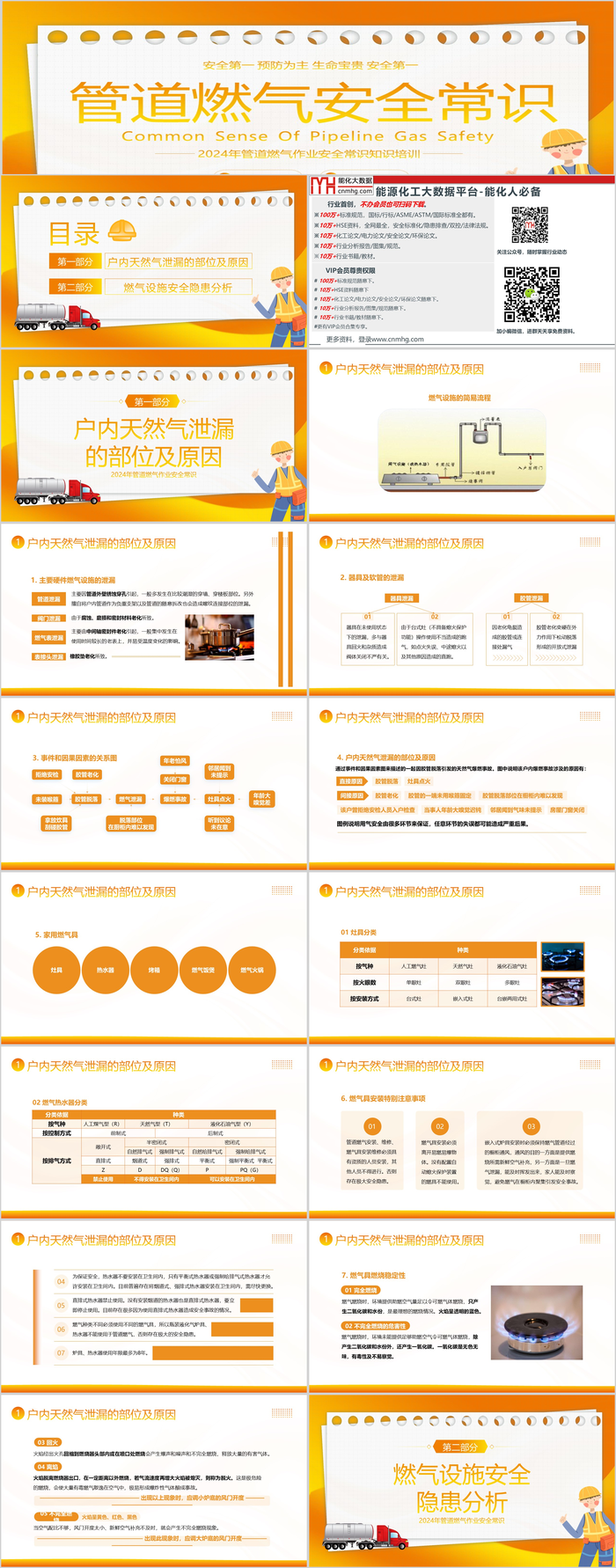

2024年最新管道燃气安全常识培训课件丨30页pptx

管道燃气安全常识Common Sense Of Pipeline Gas Safety安全第一 预防为主 生命宝贵 安全第一目录第一部分户内天然气泄漏的部位及原因第二部分燃气设施安全隐患分析能源化工大数据平台-能化人必备 行业首创，不办会员也可扫码下载。 ※100万+标准规范，国标/行标/ASME/ASTM/国际标准全都有。 ※10万+HSE资料，全网最全，安全标准化/隐患排查/双控/法律法规。 ※10万+化工论文/电力论文/安全论文/环保论文。 ※10万+行业分析报告/图集/规范。 ※10万+行业书籍/教材。更多资料，登录www.cnmhg.com VIP会员尊贵权限 # 100万+标准规范随意下。 # 10万+HSE资料随意下 # 10万+化工论文/电力论文/安全论文/环保论文随意下。 # 10万+行业分析报告/图集/规范随意下。 # 10万+行业书籍/教材随意下。 #更有VIP会员合集专享。关注公众号，随时掌握行业动态加小编微信，进群天天享免费资料。户内天然气泄漏 的部位及原因2024年管道燃气作业安全常识燃气设施的简易流程主要因管道外壁锈蚀穿孔引起，一般多发生在比较潮湿的穿墙、穿楼板部位。另外擅自将户内管道作为负重支架以及管道的随意拆改也会造成螺纹连接部位的泄漏。由于腐蚀、磨损和密封材料老化所致。主要由中间轴密封件老化引起，一般集中发生在使用时间较长的老表上，并易受温度变化的影响。橡胶垫老化所致。1. 主要硬件燃气设施的泄漏管道泄漏阀门泄漏燃气表泄漏表接头泄漏2. 器具及软管的泄漏器具泄漏胶管泄漏器具在未使用状态下的泄漏，多与器具回火和杂质造成阀体关闭不严有关。由于台式灶（不具备熄火保护功能）操作使用不当造成的跑气，如点火失误、中途熄火以及其他原因造成的直跑。因老化龟裂造成的胶管或连接处漏气胶管老化变硬在外力作用下松动脱落形成的开放式泄漏01020102拒绝安检胶管老化爆燃事故邻居闻到 未提示听到议论 未在意脱落部位 在厨柜内难以发现拿放炊具 刮碰胶管关闭门窗年老怕风未装喉箍胶管脱落燃气泄漏灶具点火年龄大 嗅觉差3. 事件和因果因素的关系图通过事件和因果因素图来描述的一起因胶管脱落引发的天然气爆燃事故。图中说明该户内爆燃事故涉及的原因有：4. 户内天然气泄漏的部位及原因图例说明用气安全由很多环节来保证，任意环节的失误都可能造成严重后果。直接原因胶管脱落灶具点火间接原因胶管老化胶管的一端未用喉箍固定胶管脱落部位在橱柜内难以发现该户曾拒绝安检人员入户检查当事人年龄大嗅觉迟钝邻居闻到气味未提示房屋门窗关闭5. 家用燃气具灶具热水器烤箱燃气饭煲燃气火锅01 灶具分类 02 燃气热水器分类\6. 燃气具安装特别注意事项管道燃气安装、维修、燃气具安装维修必须具有资质的人员安装，其他人员不得进行。否则存在极大安全隐患。燃气具安装必须离开易燃易爆物体。没有配置自动熄火保护装置的燃具不能使用。嵌入式炉具安装时必须保持燃气管道经过的橱柜通风，通风的目的一方面是提供燃烧所需新鲜空气补充，另一方面是一旦燃气泄漏，能及时挥发出来，家人能及时察觉，避免燃气在橱柜内聚集引发安全事故。010203为保证安全，热水器不要安装在卫生间内，只有平衡式热水器或强制给排气式热水器才允许安装在卫生间内。目前普遍存在将烟道式、强排式热水器安装在卫生间内，需尽快更换。直排式热水器禁止使用。没有安装烟道的热水器也是直排式热水器，要立即停止使用。目前存在很多因为使用直排式热水器造成安全事故的情况。炉具、热水器使用年限最多为8年。燃气种类不同必须使用不同的燃气具，所以瓶装液化气炉具、热水器不能使用于管道燃气，否则存在极大的安全隐患。04050607燃气燃烧时，环境提供助燃空气量足以令可燃气体燃烧，只产生二氧化碳和水份，是最理想的燃烧情况。火焰呈透明的蓝色。燃气燃烧时，环境未能提供足够助燃空气令可燃气体燃烧，除产生二氧化碳和水份外，还产生一氧化碳。一氧化碳是无色无味，有毒性及不易察觉。7. 燃气具燃烧稳定性01 完全燃烧02 不完全燃烧的危害性火焰经出火孔回缩到燃烧器头部内或在喷口处燃烧会产生爆声和噪声和不完全燃烧，释放大量的有害气体。火焰脱离燃烧器出口，在一定距离以外燃烧，若气流速度再增大火焰被熄灭，则称为脱火。这是极危险的燃烧，会使大量有毒燃气散逸在空气中，极易形成爆炸性气体酿成事故。03 回火04 离焰———————————————— 出现以上现象时，应调小炉底的风门开度 ————————————————当空气配比不够，风门开度太小、新鲜空气补充不及时，就会产生不完全燃烧现象。05 不完全燃烧火焰呈黄色、红色、黑色————————————————— 出现此现象时，应调大炉底的风门开度—————————————————燃气设施安全 隐患分析2024年管道燃气作业安全常识户内天然气泄漏扩散形式户内天然气泄漏的危害性 户内三种泄漏的危险性比较户内天然气泄漏 与 事故发生关联度1231. 户内天然气泄漏扩散形式 天然气的相对密度约为，比空气轻，发生泄漏后在空气中的扩散非常快，不容易产生聚集现象。在户内天然气的扩散常会受到房屋结构、门窗开启程度及气候条件的影响。依据《城镇燃气设计规范》中的相关要求，面积小于2平方，高度小于2米（无窗或通风条件不具备）的简易厨房不得安装燃气设施；地下室和较大型的工商业用户宜安装燃气报警器或自动切断阀门,木制房屋结构屋顶是不符合燃气使用条件的。小提示2. 户内天然气泄漏的危害性天然气虽然本身无毒，但在室内泄漏会降低空气中氧的浓度，当天然气含量达到10% 时，人会感到呼吸困难，浓度再高会有窒息的危险。 天然气在泄漏后，会形成一个局部着火爆炸区，即使整个环境空间没有达到爆炸浓度，这个局部着火爆炸区如果遇到火源，也会造成局部爆燃着火，并可能点燃附近的可燃物，引发火灾。泄漏的天然气在密闭空间内达到爆炸浓度，遇明火会发生爆炸。爆炸的破坏力与混合气体的体积、浓度和房屋结构有关。爆炸造成损失和破坏的主要原因在于产生的高温、高压和冲击波。经计算100㎡的住宅发生天然气爆炸的破坏力与100kgTNT炸药爆炸的威力相当。01 影响室内空气质量02 局部爆燃03 爆炸3. 户内三种泄漏的危险性比较户内天然气泄漏的情况随泄漏的途径、程度、时间和环境条件的不同呈现出较大的差异，下面以单元厨房为例，对三种泄漏的危险性作简要的对比说明。假设厨房的面积为4㎡，高，门窗关闭，厨房内物体所占的有效空间按10%考虑。通常情况下，泄漏量不超过 ／h ，天然气的爆炸下限按5%计算，要达到产生爆炸的最少气量，须连续泄漏1整天的时间。在现实生活中，即使是冬季，房间的换气次数至少在1次以上，这在很大程度上减缓甚至根本无法达到爆炸浓度。正是由于自然通风的存在使得这种泄漏的危险性处于较低的程度。因此在日常生活中稍加留意，通常不会造成爆燃事故。但对于长期无人居住的空房户来说还是比较危险的。01 燃气设施、器具渗漏的危险性在单眼、旋钮全开情况下，泄漏量约为 ／h，对于4㎡的厨房来说理论上小时能够达到爆炸下限，考虑到自然换气的影响，时间还要更长。通常情况下，人们会通过浓重的臭味发现问题，一般不会造成爆炸事故。但由于在泄漏过程中存在着一个局部着火爆炸区，如遇明火可能造成局部爆燃而引发火灾。据统计，目前约有30%的燃气用户仍在使用这种灶具，对于使用不当造成泄漏的危险性应给与足够的重视。(要购买带自动保护熄火装置的燃气灶)02 台式灶使用不当发生泄漏的危险性03 胶管脱落造成泄漏的危险性胶管脱落后，天然气以3m3／h的流量泄出，4㎡的厨房只需10分钟就能达到爆炸下限，半个小时达到爆炸上限。考虑换气次数的影响，时间会适当延长，但在这个时间段内一旦出现火源就会发生爆炸。因此胶管脱落造成的泄漏危险性最大的，不但会造成生命财产损失，甚至危及公众利益和公共安全。通过以上三种泄漏危害性的比较可知，胶管脱落形成的泄漏危险性最大，是造成户内爆燃事故的主要原因。这一点也被大量事实所证明。因此为了确保居民用气安全，必须着重研究此种泄漏产生的原因，积极采取防范措施，最大限度地控制胶管脱落的发生。牢记报修电话：2225522、3369013 在开户、通气点火、安全检查、安全宣传等任何工作环节，不忘对用户进行燃气报修电话宣传。燃气安装过程中，强调施工队对户内立管警示标志的张贴。开户前，让后勤物业下达通知，用户各自检查户内立管是否存在改动。通气点火前，检查燃气管道阀门是否处于“关闭”位置，做好严密性检查。入户检查时查看有无私自拆除、改装、迁移燃气管道及设施，是否在燃气设施上吊挂杂物。在用户装修时是否将燃气表、燃气管道进行密闭包装。（家庭装修时暗埋燃气管道非常危险）为确保用气安全，严禁将有燃气设施的房间改为卧室及堆放杂物，或将燃气设施置于潮湿的地方（如洗手盆下方）。4. 燃气设施安全隐患分析01020304连接灶具的胶管必须采用合格产品，建议长度不要超过1.5M，对使用一年半以上的胶管应及时建议用户进行更换。使用燃气时，应开启通风设施换气或开窗通风。使用燃气时家中须留人监管，做到“人走火灭”。 无检测合格标识或与气种不匹配的燃气具禁止使用。050607可以对怀疑漏气的地方可用肥皂水涂在管道上进行检查，如发现冒气泡，则此处就是漏点，并立即拨打抢修电话报修；严禁使用明火检查是否有燃气泄漏。发现室内燃气设施或燃器具异常、燃气泄漏、意外停气时，应立即关闭阀门、开窗通风，在安全的地方切断电源；严禁动用明火；切勿使用市内电话或无线电话、门铃；切勿触动任何电器开关，并及时拨打抢修电话报修。如果事态严重，应立即撤离现场，在安全的地方打119电话报警。注意：每次燃气使用完毕要关闭燃气阀，临睡前检查确保已经关闭燃气阀。长期外出要关闭表前阀（户内总阀）。0809105. 燃气事故案例上海XX区发生煤气中毒事故造成4人死亡20XX年12月7日上午网友报料称，7日10时许，在本市XX区XX路XX弄XX号XX室居民家中发生煤气中毒事件，新民网记者随即赶往现场，并从自称是死者家属的人口中得知，此次事故造成现场4人死亡。事故原因是热水器超期使用，热水器老化。 案例一重庆:婆给孙洗澡时煤气中毒双亡，安全隐患不容忽视 案例二时间：20XX年10月28日 事故原因：使用直排式热水器，洗澡时吸入直排式热水器产生的一氧化碳，造成中毒。直排式热水器禁止使用，如果不装烟道就是直排式。使用燃气必须保持通风。燃气安全培训管道燃气安全常识。图例说明用气安全由很多环节来保证，任意环节的失误都可能造成严重后果。天然气与空气形成混合物燃烧速度为9---12米/秒，在火灾的情况下其燃烧速度更快，容易在瞬间形成立体燃烧，造成所有部位全部着火的格局 。因为天然气热值大，所以在燃烧时火焰温度高达2800℃以上，天然气中的甲烷和少量的氢气在空气中燃烧时，火焰最高温度可达2130--2850℃，产生强烈的辐射热，能使火源周围附近的可燃物质很快着火，且燃烧面积迅速扩大 。6. 内容总结燃烧速度快火焰温度高天然气泄漏浓度比例危害浓度达到5%～15% 遇到明火发生爆炸浓度超过15% 遇到明火造成火灾事故。浓度达到25～30% 造成人员中毒伤害管道燃气安全常识Common Sense Of Pipeline Gas Safety安全第一 预防为主 生命宝贵 安全第一
