2024高处作业吊篮安全管理培训课件丨59页pptx 2024高处作业吊篮安全管理培训课件丨59页pptx

2024高处作业吊篮安全管理培训课件丨59页pptx

  • HSE类别:
  • 文件大小:26.88MB
  • HSE编号:
  • HSE状态:
  • 更新时间:2024-05-06
  • 下载次数:
HSE资料简介

高处作业吊篮安全管理一、 吊篮结构、分类及规范标准一、吊篮结构、分类及规范标准定义:悬挂机构架设于建筑物或构筑物上,提升机驱动悬吊平台通过钢丝绳沿立面上下运行的一种非常设悬挂设备。 (高处作业吊篮GB/T 19155-2017)应用范围:主要用于建筑的外墙施工及装修,如抹灰浆、贴墙砖、刷涂料以及幕墙玻璃的安装清洗等,也可用于船舶修建、电梯的安装作业以及油库、大型罐体、高大烟囱、桥梁和大坝工程检查、维修施工等作业。一、吊篮结构、分类及规范标准分类: 按驱动形式分为手动、气动、电动三种。 按提升形式分为爬升式、卷扬式。 按吊篮结构层数分为单层、双层和三层。 按外形形式分为一字型、L型、扇形吊篮、三角形、圆形、U型等。 按材质分为镀锌钢和铝合金等。 按吊点数量可分为单吊点、双吊点、多吊点。一、吊篮结构、分类及规范标准分类: 按驱动形式分为手动、气动、电动三种。 按提升形式分为爬升式、卷扬式。 按吊篮结构层数分为单层、双层和三层。 按外形形式分为一字型、L型、扇形吊篮、三角形、圆形、U型等。 按材质分为镀锌钢和铝合金等。 按吊点数量可分为单吊点、双吊点、多吊点。一、吊篮结构、分类及规范标准一、吊篮结构、分类及规范标准一、吊篮结构、分类及规范标准型号示意: 500500500载重量一、吊篮结构、分类及规范标准型号示意: 一、吊篮结构、分类及规范标准常用型号: 建设工程施工使用最多的是电动爬升式高处作业吊篮。施工现场最常用的是ZLP630型和ZLP800型高处作业吊篮。此两款高处作业的额定载重量适中、技术工艺成熟、性能稳定可靠、维修保养便捷、大批量生产、性价比最高。一、吊篮结构、分类及规范标准一、吊篮结构、分类及规范标准高处作业吊篮常用规范标准: 二、吊篮施工方案编制要点二、吊篮施工方案编制要点危大工程: 《住房城乡建设部办公厅关于实施<危险性较大的分部分项工程安全管理规定>有关问题的通知》(建办质〔2018〕31号)以下脚手架工程属于危险性较大的分部分项工程,需编制专项方案: (一)搭设高度24m及以上的落地式钢管脚手架工程(包括采光井、电梯井脚手架) (二)附着式升降脚手架工程 (三)悬挑式脚手架工程 (四)高处作业吊篮 (五)卸料平台、操作平台工程 (六)异型脚手架工程二、吊篮施工方案编制要点《房屋市政工程生产安全重大事故隐患判定标准(2022版)》: 第四条 施工安全管理有下列情形之一的,应判定为重大事故隐患: (四)危险性较大的分部分项工程未编制、未审核专项施工方案,或未按规定组织专家对“超过一定规模的危险性较大的分部分项工程范围”的专项施工方案进行论证。二、吊篮施工方案编制要点《危险性较大的分部分项工程安全管理规定》(建设部37号令): 第三章 专项施工方案: 第十条 施工单位应当在危大工程施工前组织工程技术人员编制专项施工方案。   实行施工总承包的,专项施工方案应当由施工总承包单位组织编制。危大工程实行分包的,专项施工方案可以由相关专业分包单位组织编制。   第十一条 专项施工方案应当由施工单位技术负责人审核签字、加盖单位公章,并由总监理工程师审查签字、加盖执业印章后方可实施。   危大工程实行分包并由分包单位编制专项施工方案的,专项施工方案应当由总承包单位技术负责人及分包单位技术负责人共同审核签字并加盖单位公章。二、吊篮施工方案编制要点《高处作业吊篮安装、拆卸、使用技术规程》 JB/T 11699-2013 4.6吊篮安装、拆卸工程专项施工方案应根据使用说明书的要求、作业场地及周边环境的实际情况、吊篮使用要求等编制。专项施工方案应包括以下主要内容: (a)工程概况; (b)编制依据; (c)作业人员组织和职责; (d)吊篮安装位置平面布置图; (e)吊篮技术参数、主要零部件外形尺寸和重量; (f)特殊悬挂支架受力及抗倾覆计算分析和钢丝绳安全系数校核; (g)安装、拆卸工具及仪器; (h)安装、拆卸工艺程序与方法; (i)安全装置的调试说明; (j)重大危险源和安全技术措施; (k)安全应急预案。二、吊篮施工方案编制要点《危险性较大的分部分项工程专项施工方案编制指南》建办质〔2021〕48号的主要内容, 脚手架工程专项施工方案的主要内容应当包括: (九)计算书及相关施工图纸 1、计算书 (3)吊篮计算:吊篮基础支撑结构承载力核算、抗倾覆验算、加高支架稳定性验算。 2、相关设计图纸 (2)吊篮平面布置、全剖面图,非标吊篮节点图(包括非标支腿、支腿固定稳定措施、钢丝绳非正常固定措施),施工升降机及其他特殊部位(电梯间、高低跨、流水段)布置及构造图等。二、吊篮施工方案编制要点专项施工方案的基本内容: (1)工程概况   包括但不限于:工程名称、工程地址、建筑面积、最大标高、工程特点、安装单位、便用甲位、作业项目、预计工期、施工要求和技术保证条件等。 (2)编制依据 包括但不限于:相关法律、法规、规范性文件、标准、规程;与高处作业吊篮安装相关的建筑图样、工程项目施工组织设计等。 (3)投入安装的设备说明 包括但不限于:高处作业吊篮的制造厂商,待安装的高处作业吊篮的出厂年限、规格型号、主要技术参数等。 (4)机位平面布置设计方案 在机位平面布置图上,包括但不限于:各机位编号、相邻悬吊平台之间净距离,列表标明各机位采用高外作业吊篮的规格型号、平台长度、安装高度、悬挂装置型式、横梁外伸长度、前后支座间距、配重数量等基木参数及专用配电箱的数量与安装位置等。 (5)建筑或构筑结构支撑能力校核 包括但不限于:计算悬挂装置在最不利条件下,对建筑或者构筑结构施加的最大作用力;(若有)预埋或者锚固件的相关计算;委托相关单位校核建筑或者构筑结构及整体能否承受高处作业吊篮施加的作用力;(必要时)提供局部或者整体结构的加强措施。二、吊篮施工方案编制要点专项施工方案的基本内容: (6)特制高处作业吊篮安全要求与措施 包括但不限于:提供设计计算书、专家论证/评估报告:结构型式与特点、安装位置、安全技术措施等详细说明。 (7)施工作业计划 包括但不限于:劳动组织人员计划〔包括专职安全生产管理人员、安装与拆卸特种作业人员和其他配套施工人员的配备计划)、材料设备进场计划、供配电计划、安装与拆卸施工进度计划等。 (8)施工安全技术措施 包括但不限于:施工人员岗位责任制、施工准备工作、安全技术交底要点、施工作业流程、调试程序与技术要求、自检与检测验收安排等。 (9)安装与拆卸施工安全注意事项 包括但不限于:劳动保护用品使用规定、人员安全防护注意事项、安全警戒措施、恶劣气候条件处置措施、作业安全操作规程、特殊季节应采取的相应措施等。 (10)安装与拆卸过程的应急措施与安全事故教援预案 包括但不限于:应急救援组织机构,各类紧急情况出现或事故发生时(例如:平台或人员坠落、物体打击、触电、骨折、出血过多、休克,以及现场火灾等》的具体应急救援措施及预案。三、吊篮使用安全管理及常见隐患三、吊篮使用安全管理--安装安装过程安全管理: 1、进场报审: 1)生产厂家: ①营业执照 ②设备出厂制造监督检验证明书 ③设备出厂起重机械制造生产许可证 ④设备合格证、出厂检测报告、钢丝绳合格证等 ⑤设备使用说明书 ⑥安全锁合格证及第三方检测报告(有效期) 2)安装单位: ①营业执照 ②安装资质 ③安全生产许可证 ④三类人员及安拆人员证书、身份证、网查记录 ⑤合同及安全管理协议三、吊篮使用安全管理--安装安装过程安全管理: 2、进场验收: 1)吊篮本体及构件不得有扭曲,变形和裂纹。 2)钢丝绳、安全绳是否存在缺陷。 3)电箱、电线是否符合要求。 4)配重是否破损。 5)安全锁编号是否与所报合格证、检测报告对应。 3、验收人员: 1)产权单位:相关负责人 2)专业分包:相关负责人、专职安全员 3)总包单位:专业工程师、机械员、专职安全员 4)监理单位:专业工程师、安全工程师 以上确认无误,专业分包将相关资料报审监理单位审批签字后,允许入现场。三、吊篮使用安全管理--安装安装过程安全管理: 1 、用于架设吊篮标准悬挂支架的屋面承载能力应满足使用说明书的要求。 2、 特殊悬挂支架安装作业前,应对基础支撑结构进行承载验算。安装单位应根据工程总包单位提供的吊篮基础验收表、隐蔽工程验收单和混凝土强度报告等基础资料,确认所安装的吊篮特殊悬挂支架的基础、屋面结构承载能力、预埋件、锚固件等符合吊篮安装、拆卸工程专项施工方案的要求。总包单位、监理单位和安装单位应在吊篮安装前参见附录A对基础进行验收,合格后方能安装。(《高处作业吊篮安装、拆卸、使用技术规程》 JB/T 11699-2013 中5.1.2条)三、吊篮使用安全管理--安装安全技术交底: 《危险性较大的分部分项工程安全管理规定》(建设部37号令)第十五条    专项施工方案实施前,编制人员或者项目技术负责人应当向施工现场管理人员进行方案交底。   施工现场管理人员应当向作业人员进行安全技术交底,并由双方和项目专职安全生产管理人员共同签字确认。 《高处作业吊篮安装、拆卸、使用技术规程》 JB/T 11699-2013中5.1.7 条   安装作业前,安装技术人员应根据吊篮安装、拆卸工程专项施工方案和使用说明书的要求,对安装作业人员进行安全技术交底,并由安装作业人员在交底书上签字。在施工期间,交底书应留存备查。安全技术交底: 安全技术交底应主要包括以下技术内容: a)吊篮的性能参数; b)安装、拆卸的程序和方法; c)各部件的连接形式及要求; d)悬挂机构及配重的安装要求; e)作业中的安全操作措施和应急预案。三、吊篮使用安全管理--检查重点(悬挂机构)悬挂装置:作为吊篮的一部分用于悬挂平台的装置。(不包括轨道系统) (《高处作业吊篮》GB/T19155-2017中3.2.58条) 悬挂机构包括:配重块、后底座、前支架、上立柱、预紧绳、前横梁、中横梁、后横梁等组成。 技术要求: (1)配重应标有质量标记,应准确、牢固的安装在配重点上。有防丢失措施。 (2)悬挂机构两吊点间距应与悬吊平台两点间距相等(A-B偏差5cm以内)。 (3)连接轴、螺栓等要齐全。高度调节范围1150-1750mm,前梁伸出量1100-1700mm。(ZLP系列)(以厂家说明书为准)三、吊篮使用安全管理--检查重点(基础支撑点)《建筑施工工具式脚手架安全技术规范》 JGJ202-2010 关于悬挂机构支撑点的规定: 5.2.9 当支承悬挂机构前后支撑点的结构的强度不能满足使用要求时,应采取加垫板放大受荷面积或在下层采取支顶措施。 5.2.10固定式悬挂支架(指后支架拉结型)拉结点处的结构应能承受设计拉力;用锚固钢筋作为传力结构时,其钢筋直径应大于16mm;在混凝土中的锚固长度应符合该结构混凝土强度等级的要求。 5.2.11悬挂吊篮的支架支撑点处结构的承载能力,应大于所选择吊篮各工况的荷载最大值。 5.4.7悬挂机构悬挂机构前支架严禁支撑在女儿墙上、女儿墙外或建筑物挑檐边缘。《高处作业吊篮》 GB/T19155-2017 5.2对安装吊篮的建筑物要求 5.2.1建筑物结构应能承受吊篮工作时对结构施加的最大作用力。 5.2.2楼面上设置安全锚固环和/或安装吊篮用的预埋螺栓公称直径应不小于16 mm。 5.2.3在建筑物的适当位置,应设置供吊篮使用的电源配电箱。该配电箱应防雨、安全、可靠,在紧急情况时能方便切断电源。三、吊篮使用安全管理--检查重点(基础支撑点)1、前支架应与支撑面垂直; 2、上立柱应固定在前支架与挑梁连接节点位置; 3、条件限制不能使用后支座的应保证横梁有可靠的搁置点且不会滑移; 4、支架高度超出使用说明书应联系厂家定做支架,严禁私自加长,并应采取可靠的防倾措施; 5、支架各连接螺栓应齐全、紧固,销轴应有可靠的防脱装置。《建筑施工升降设备设施检验标准》 JGJ 305-2013 5.2.5:本条中所规定悬挂机构前梁不应支撑在非承重建筑结构上,是指悬挂机构前梁不能支撑在未经承载能力复核确认的非承重建筑结构上。如前梁直接支撑在可承重结构上,前梁支撑中心点须和前支架位置相一致,且提供相应的建筑结构承载能力核准计算书,以确认该建筑物结构能承担前梁所施加的全部荷载,并应有专项施工方案。前支架不宜支撑在女儿墙上三、吊篮使用安全管理--检查重点(横梁)1、悬挂机构前梁外伸长度应符合产品说明书规定,吊篮悬挂机构的抗倾覆力矩与倾覆力矩的比值不得小于2; 2、当使用两个以上的悬挂机构时,悬挂机构吊点水平间距与吊篮平台的吊点间距应相等,其误差不应大于50mm; 3、不使用前支架的,上立柱应与前梁上的搁置支撑中心点相重合; 4、要有可靠的防前梁前、后、左、右滑移的措施及吊篮专项施工方案。《建筑施工工具式脚手架安全技术规范》 JGJ202-2010 关于横梁的规定: 5.4.8前梁外伸长度应符合高处作业吊篮使用说明书的规定。 5.4.9悬挑横梁应前高后低,前后水平高差不应大于横梁长度的2%。 5.4.12当使用两个以上的悬挂机构时,悬挂机构吊点水平间距与吊篮平台的吊点间距应相等,其误差不应大于50mm。A-B偏差5cm以内三、吊篮使用安全管理--检查重点(配重)1、严禁使用破损的配重块或其他替代物; 2、配重块应固定可靠,重量应符合设计规定; 3、配重件应稳定可靠地安放在配重架上,并应有防止随意移动的措施; 4、采用其它方式进行配重应保证受力明确、配重等效力大于设计配重。《高处作业吊篮安装、拆卸、使用技术规程》 JB/T 11699-2013 5.2.10 特殊悬挂支架的安装要求如下: a)当悬挂机构的载荷由屋面预埋件或锚固件承受时,其预理件和错固件的安全系数应不小于3;《高处作业吊篮》 GB/T19155-2017 9.2悬挂机构各部分的部件应遵循下列原则: a)经常移动且由一人搬运的部件最大质量为25kg。 b)由两人搬运的部件最大质量为50kg。 c)用作悬挂装置配重的所有重物应是实心的(每块质量最大25kg)且有永久标记,禁止采用注水或散状物作为配重。 d)如采用混凝土配重,混凝土强度应不低于C25;内部应浇注加强钢筋等,适合长途运输和搬运。××√无防盗措施配置倾斜三、吊篮使用安全管理--检查重点(钢丝绳)高处作业吊篮钢丝绳由工作钢丝绳(动力钢丝绳、主绳,φ≥6mm)、安全钢丝绳、加强钢丝绳三部分组成。 安全钢丝绳宜选用与工作钢丝绳相同的型号、规格。 (1)安全钢丝绳必须独立于工作钢丝绳另行悬挂。 (2)在正常运行时,安全钢丝绳应处于悬垂状态。 (3)钢丝绳不得拉伤、变形或扭曲,端部的绳夹数量、间距、固定方法应符合标准。 安全钢丝绳加强钢丝绳工作钢丝绳三、吊篮使用安全管理--检查重点(钢丝绳)1、钢丝绳不应存断丝、断股、松股、锈蚀、硬弯及油污和附着物; 2、安全钢丝绳直径应不小于工作钢丝绳直径; 3、吊篮运行时安全钢丝绳应张紧悬垂; 4、电焊作业时应对钢丝绳采取保护措施; 5、安全钢丝绳、工作钢丝绳应分别独立悬挂,并不得松散、打结; 6、钢丝绳的绳端固结应符合产品说明书的规定; 7、加强钢丝绳应处于受力状态,钢丝绳应采取防脱措施。 《建筑施工升降设备设施检验标准》 JGJ 305-2013 5.2.3.4 安全钢丝绳、工作钢丝绳应分别独立悬挂,并不得松散、打结,且应符合现行国家标准《起重机钢丝绳保养、维护、安装、检测和报废》GB/T 5972-2016×√一个销轴缺失安全绳、工作绳公用一销轴三、吊篮使用安全管理--检查重点(钢丝绳)安全钢丝绳的下端必须安装重砣,重砣底部至地面高度宜为100 mm~ 200 mm,且应处于自由状态。三、吊篮使用安全管理--检查重点(钢丝绳)鸡心环连接绳夹数量、固定方式正确花篮螺栓√钢丝绳在做回弯时,必须使用鸡心环保护使其圆滑过渡;固定钢丝绳时,绳夹数量及安装方式满足要求;三、吊篮使用安全管理--检查重点(安全大绳)1、吊篮生命绳应固定在建筑物可靠位置上,不得与吊篮上的任何部位连接,在各尖角过渡处应有保护措施; 2、生命绳不得有松散、断股、打结现象; 3、安全锁扣的配件应完好、齐全,规格和方向标识应清晰可辨。 《高处作业吊篮安装、拆卸、使用技术规程》 JB/T 11699-2013 5.2.12品篮的整机组装与调试要求 i)安全大绳安装应符合下列规定: 1)安全大绳的性能指标应符合GB 6095的规定。 2)安全大绳安装前应逐段严格检查有无损伤。将确定合格的安全大绳独立地固定在屋顶可靠的固定点上:不得固定在吊篮的悬挂机构上,绳头固定应牢靠。 3)在安全大绳与女儿墙或建筑结构的转角接触处应采取有效保护措施。 4)将安全带扣到安全大绳上时,应采用专用配套的自锁器或具有相同功能的单向自锁卡扣,自锁器不得反装。安全绳破损或打结使用安全绳固定在悬挂机构上独立固定棱角有保护√三、吊篮使用安全管理--检查重点(安全大绳)《高处作业吊篮》 GB/T19155-2017 7.1.10应根据平台内人员数配备独立的防坠落安全绳,与每根防坠落安全绳相系的人数不应超过两人。锁绳器《建筑施工工具式脚手架安全技术规范》JGJ202-2010 5.5.8吊篮内的作业人员不应超过2个。一个安全锁扣只能供一个人挂设。三、吊篮使用安全管理--检查重点(悬挂平台)《高处作业吊篮》 GB/T19155-2017 3.2.29悬吊平台:通过钢丝绳悬挂于空中,四周装有护栏,用于搭载操作者、工具和材料的工作装置(以下简称平台或TSP)。安全锁限位装置平台结构提升机配电箱三、吊篮使用安全管理--检查重点(平台结构)《高处作业吊篮》 GB/T19155-2017 7.1.2平台底板应为坚固、防滑表面(如格形板或网纹板),并固定可靠。底板上的任何开孔应设计成能防止直径为15mm的球体通过,并有足够的排水措施。 7.1.3平台四周应安装护栏、中间护栏和踢脚板。护栏高度应不小于1000 mm,测量值为护栏上部至平台底板表面的距离。中间护栏与护栏和踢脚板间的距离应不大于500mm。如平台外部有包板时,则不需要中间护栏。 7.1.4踢脚板应高于平台底板表面150 mm。如平台包板则不需要踢脚板。 7.1.5平台各承载材料应采用防锈蚀处理。 7.1.6应在平台明显部位永久醒目地注明额定载重量和允许乘载的人数及其他注意事项。双吊点平台结构三、吊篮使用安全管理--检查重点(提升机)1、提升机运行时应无异响; 2、提升机的手动释放装置应有效; 3、提升机应有独立标牌,并应标明产品型号、技术参数、出厂编号、出厂日期、标定期、制造单位。 4、保持提升机清洁,防止砂浆、真石漆等杂物污染钢丝绳入口。手动释放装置三、吊篮使用安全管理--检查重点(配电箱)高处作业吊篮的电气控制箱主要由漏电保护器、相序继电器、接触器、热继电器、熔断器、控制变压器、万能转换开关、限位开关、极限开关普通按钮和急停按钮等元器件组成。 电气控制箱上设有上行、下行操作按钮、转换开关和急停按钮,并设有手持开关。操作系统的电压通常为24~36V安全电压。 符合以下要求: (1)“三级配电两级保护”系统。 (2)必须设置过热、短路、漏电保护等装置。 (3)必须设置紧急状态下切断主电源控制回路的急停按钮。三、吊篮使用安全管理--检查重点(安全锁)1、安全锁必须在有效标定期限内使用,有效标定期限不大于一年; 2、对离心触发式安全锁,达到安全锁锁绳速度时,即能自动锁住安全钢丝绳,使悬吊平台在200 mm范围内停住; 3、对摆臂式防倾斜安全锁,悬吊平台工作时纵向倾斜角度不大于8°时,能自动锁住并停止运行; 4、安全锁在锁绳状态下应不能自动复位。 安全锁是高处作业吊篮的安全保护装置,作用是在高处作业吊篮升空作业时,一旦提升机失效,悬吊平台下降失控或工作钢丝绳破断,造成平台过渡倾斜或坠落时,安全锁会立即锁定自安全钢丝绳上,避免悬吊平台倾翻或坠落。三、吊篮使用安全管理--检查重点(限位器)1、吊篮应安装上限位装置,宜安装下限位装置; 2、限位装置应灵敏,动作可靠; 3、限位装置应固定可靠。行程限位器三、吊篮使用安全管理--拆除《高处作业吊篮安装、拆卸、使用技术规程》 JB/T 11699-2013 7 吊篮的拆卸 7.1 吊蓝拆卸时应按照专项施工方案,并在专业人员的指导下实施。 7.2 吊篮拆卸应遵循“光装的部件后拆”的拆卸原则。 7.3 拆除前应将吊篮悬吊平台落地,并将钢丝绳从提升机、安全锁中退出,先收到屋面,再切断总电源。 7.4 拆卸吊篮的屋面部件时,其安全防护措施版符合JGJ80的规定。 7.5 拆卸分解后的零部件不得放置在建筑物边缘,并采取防止坠落的措施。零散物品应放置在容器中。 7.6 不得将吊篮的任何部件从高处抛下。 7.7 在拆卸现场应设置警示标志或安全护栏。拆除申请表三、吊篮使用安全管理--常见安全隐患1、未使用前支架或夹钳型悬挂机构,前梁搁置在女儿墙上,无防倾覆措施。三、吊篮使用安全管理--常见安全隐患2、平台长度超出安装高度限定的长度,或私自加长平台。三、吊篮使用安全管理--常见安全隐患3、配重数量不足或有破损,未锁死。三、吊篮使用安全管理--常见安全隐患4、安全锁应在检验有效期(一年)内。三、吊篮使用安全管理--常见安全隐患5、安全绳系挂不牢固、系挂位置错误、经过阳角处无保护措施四、吊篮事故案例分析四、吊篮事故案例分析案例一: 2009年4月7日,由深圳市光华中空玻璃工程有限公司北京分公司承包的金域中心外墙装饰工程,在对2号楼西立面装饰施工过程中,两名工人操作使用的ZLP800型作业吊篮从约11层楼的高度坠落,致使2名吊篮使用工人当场死亡。 四、吊篮事故案例分析主要原因: (1)吊篮没有按照高处作业吊篮国家标准进行安装,吊篮存在7处安装错误,后支架插杆装错,配重没有起到作用。 (2)对吊篮租赁审核把关不严。 (3)吊篮安装验收不到位。 《建筑施工工具式脚手架安全技术规范》(JGJ202-2010) 5.4.1:高处作业吊篮安装时应按专项施工方案,在专业人员的指导下实施。 《建筑施工工具式脚手架安全技术规范》(JGJ202-2010) 8.2.1:高处作业吊篮在使用前必须经过施工、安装、监理等单位的验收,未经验收或验收不合格的吊篮不得使用。四、吊篮事故案例分析四、吊篮事故案例分析案例二: 2000年8月13日13日45分左右,某工地电动吊篮在上升过程中,悬挑机构的两根挑梁突然从连接处折断,连同悬吊平台一起从8层坠落在3层顶板上,1死、2重伤、1轻伤。平台为小天鹅机械厂生产的ZLD800四、吊篮事故案例分析 屋面南侧挑梁严重弯扭变形。且未安装前支架。屋面北侧挑梁严重扭曲变形。且未安装前支架。严重弯扭变形悬挂机构为北辰机械 厂生产的ZLD500四、吊篮事故案例分析 未安装前支架。挑梁下面垫三块方木,一旦有干扰力作用,即会失稳。 未安装前支架, 而垫三块方木57挑梁两吊点的距离(8150mm)超过吊篮宽度(7500mm)四、吊篮事故案例分析四、吊篮事故案例分析原因分析: (1)吊篮混装,悬吊平台ZLD800,悬吊机构为ZLD500,且两个生产厂家生产的; (2)未安装前支架; (3)挑梁两吊点的距离大于悬吊平台宽度650mm。 《建筑施工工具式脚手架安全技术规范》(JGJ202-2010) 5.4.3:高处作业吊篮组装前应确认结构件、紧固件已经配套且完好,其规格型号和质量应符合设计要求。 《建筑施工工具式脚手架安全技术规范》(JGJ202-2010) 5.4.4 高处作业吊篮所用的构配件应是同一厂家的产品。 《高处作业吊篮安装拆卸使用技术规程》(JB/T 11699-2013) 5.2.9:不允许不安装前支架而将横梁直接担在女儿墙上或其他支撑物上作为支点。 《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)5.4.12:当使用两个以上的悬挂机构时,悬挂机构吊点水平间距与吊篮平台的吊点间距应相等,其误差不应大于50mm。

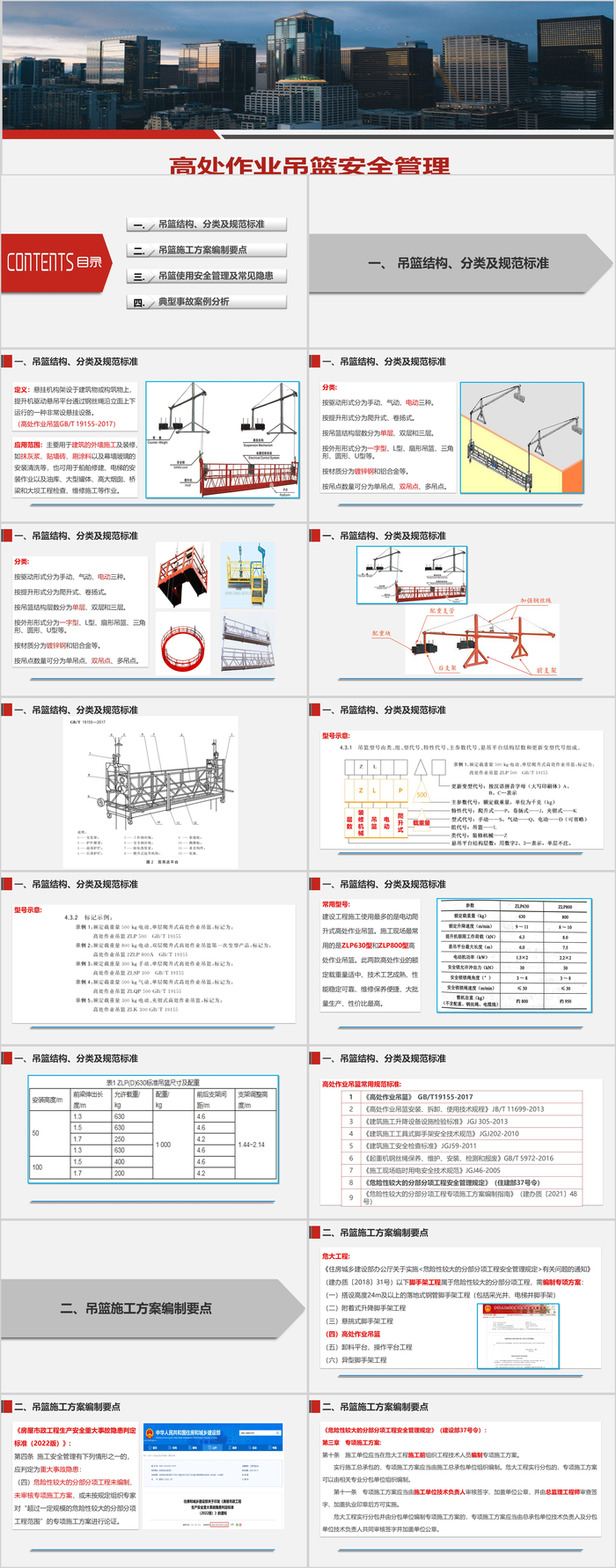

HSE资料截图
