施工现场临电安全与常见隐患丨58页pptx

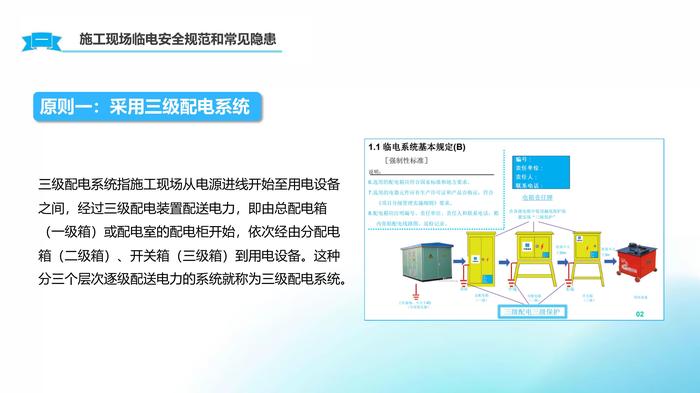

施工现场临电安全规范和常见隐患汇报人：汇报日期：能源化工大数据平台-能化人必备 行业首创，不办会员也可扫码下载。 ※100万+标准规范，国标/行标/ASME/ASTM/国际标准全都有。 ※10万+HSE资料，全网最全，安全标准化/隐患排查/双控/法律法规。 ※10万+化工论文/电力论文/安全论文/环保论文。 ※10万+行业分析报告/图集/规范。 ※10万+行业书籍/教材。更多资料，登录www.cnmhg.com VIP会员尊贵权限 # 100万+标准规范随意下。 # 10万+HSE资料随意下 # 10万+化工论文/电力论文/安全论文/环保论文随意下。 # 10万+行业分析报告/图集/规范随意下。 # 10万+行业书籍/教材随意下。 #更有VIP会员合集专享。关注公众号，随时掌握行业动态加小编微信，进群天天享免费资料。01施工临时用电三项原则原则一：采用三级配电系统三级配电系统指施工现场从电源进线开始至用电设备之间，经过三级配电装置配送电力，即由总配电箱（一级箱）或配电室的配电柜开始，依次经由分配电箱（二级箱）、开关箱（三级箱）到用电设备。这种分三个层次逐级配送电力的系统就称为三级配电系统。原则一：采用三级配电系统1、配电箱、开关箱设置应符合下列要求： ⑴ 总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱； ⑵ 总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域； ⑶ 分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m；原则一：采用三级配电系统⑷ 配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。 2、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上的用电设备。 3、配电箱的电器安装板上必须设N线端子和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。原则二：采用TN-S 接零保护系统1 — 工作接地 2 — PE重复接地 3 — 电气设备金属外壳 （正常不带电的外露可导电部分） L1、L2、L3 — 相线 N — 工作零线 PE — 保护零线 RCD — 总漏电保护器 H— 照明器; W— 电焊机； M—电动机； T — 变压器原则二：采用TN-S 接零保护系统什么是TN-S？ 为什么要用TN-S？TN-S系统：工作零线与保护零线分开设置的接零保护系统（三相五线制）。 施工现场的临时用电采用TN-S接零保护系统，设置专用保护零线，电气设 备的金属外壳必须与专用保护零线连接。T电源中性点直接接地N电气设备外露可导电部份通过保护零线（PE线）接地S工作零线（N线）与保护零线（PE线）分开的系统原则三：采用二级漏电保护系统采用二级漏电保护系统是指在施工现场基本供配电系统的总配电箱（配电柜）和开关箱首、末二级配电装置中，设置漏电保护器。其中，总配电箱（配电柜）中的漏电保护器可以设置于总路，也可以设置于各分路，但不必重叠设置 。 思考：分配电箱中需要接漏电保护器吗？临时用电施工组织设计电气专业技术人员电工、维护人员02配电线路及电器标准接线标准接线施工现场实行TN-S三项五线制供电系统， L1(A)、L2(B)、L3(C)相序的颜色分别为黄、绿、红色； 工作零线N为淡蓝色；保护零线PE为绿/黄双色线。一般规定1、室外配电线路应采用电缆敷设。不宜采用单根绝缘导线架空敷设方式。 2、配电箱、开关箱应采用由专业厂家生产的定型化产品，应符合《低压成套开关设备和控制设备第4部分：对建筑工地用成套设备(ACS)的特殊要求》（GB7251.4）、《施工现场临时用电安全技术规范》（JGJ46）和《建筑施工安全检查标准（JGJ59）的要求，并取得“3C”认证证书，配电箱内使用的隔离开关、漏电保护器及绝缘导线等电器元件也必须取得“3C”认证。隔离开关、空气开关、断路器、漏电保护器、漏电断路器之间的区别1、隔离开关（Isolating switch）是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。有明显的断开点，凭目视就可看到是否完全切断电源，因为没有灭弧装置所以不能带负荷拉闸。　　隔离开关、空气开关、断路器、漏电保护器、漏电断路器之间的区别2、空气开关：是断路器的一种，内有灭弧装置可以带负荷拉、合闸，当设备发生短路或超过负荷时可以自动断开(有的还有欠压保护，当电压低于一定值时自动掉闸)。空气开关没有有明显的断开点，凭目视不知是否完全切断电源。 3、断路器：包括空气开关、真空断路器......功能同空气开关。漏保类型如何区分漏电保护器和空气开关隔离开关、空气开关、断路器、漏电保护器、漏电断路器之间的区别4、漏电保护器：当输出端发生漏电时(一般情况是漏电电流≥30mA时自动电源切断输出，防止发生人员触电事故。分为带过载保护和不带过载保护之分，漏电保护灵敏度分为15mA与30mA之分　　5、漏电断路器：带漏电保护功能的断路器，功能同断路器就是多了漏电保护功能。每月按一次合闸前按下漏电保护器扩展知识：按《施工现场临时用电安全技术规范》(JGJ46—2005)第8.2.10条“开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定动作时间不应大于0.1s”。“使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时问不应大于0.1s”。因此，三级（末级）漏电动作电流的选择必须按标准要求选择。I△n 0.03A I△n （额定漏电动作电流） t≤0.1s t（额定漏电动作时间） 临时用电线路接法：1.线路由外电变压器低压输出 及中性点接地引入到总配电房。 2.分别采用黄绿红三相线和淡 蓝色中性接地线从外电引入。3. 线路的黄、绿、红 三相线接入到总配电 箱的总隔离开关。4. 隔离开关必须选 用分断时有明显可见分断点的开关。一、外电变压器低压输出到总配电房线路接法临时用电线路接法：5、淡蓝色线N（零线）接入到第一级漏电保护器上的接线端。 6、接地线PE（黄绿色）用导线引出到PE端子作为保护零线。7、从第一级漏电保护器“N”出线端接引到工作零线接线端。8、从第一级总漏电保护器引 出相线到多路分路隔离开关。一、外电变压器低压输出到总配电房线路接法临时用电线路接法：9、从总配电箱的分配电开关分别引出黄、绿、红（L1、L2、L3）三相线。淡蓝色工作零线N从工作零线接线端引出，黄绿双色PE保护零线从PE端子引出。一、外电变压器低压输出到总配电房线路接法配 电 箱 门 与 箱 体 间 必 须 采 用 编 织 软 铜 线 可 靠 连 接 作 保 护 接零。临时用电线路接法：1.线路的黄、绿、红三相线接入到二级分配电箱的总隔离 开关上淡蓝色N线接入到漏电保护器的N端上，通过漏保 后接到工作零线端子板。 2、黄绿双色的PE线接入到保护零端子板PE板上。二、总配电箱到二级配电箱的接法：三路分三路为例3.从二级分配电箱的总隔离开关引出三相线到漏电保护器。临时用电线路接法：4、从漏电保护器接线端引出相 线到分路隔离开关，PE线不能 进入漏电保护器。因为线路末 端漏电保护器动作会使前级漏 电保护器跳闸造成大范围停电。5、黄、绿、红三相线分别 从分配电箱的分路隔离开关引出。从N板接线端子引出淡蓝色的工作零线。从PE板接线端子引出黄绿双色保护零线。6、分配电箱门与箱体间必须采用编织软铜线作保护连 接。二、总配电箱到二级配电箱的接法：三路分三路为例临时用电线路接法：1、引入线可选用任意一条相线（以红色线为例），接入到单相开关箱的隔离开关。 2、将淡蓝色的N线也接入到单相开关箱的隔离开关。 3、将黄绿双色的PE线接入到PE板接线端子上。三、单相末级开关箱线路接法4、从隔离开关的接线端引出红色相线和蓝色N 线到漏电保护器的上接线端子。 5.红色相线和蓝色N线从漏电保护器接线端引出。 黄绿双色PE线从PE板的接线端子引出 至用电设备。03接零和接地保护系统接零和接地保护系统：接地基础知识接零和接地保护系统：1、在施工现场专用变压器供电的TN—S接零保护系统中，电气设备的金属外壳必须与专用保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。 2、当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护与既有系统保持一致。不得一部分设备作保护接零，另一部分设备作保护接地。采用TN系统做保护接零时，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。总配电箱内接线接零和接地保护系统：3、 PE线上严禁装设开关或熔断器。严禁PE线与N线混用，且PE线严禁断线。 4、配电箱金属箱体，施工机械、照明器具、电器装置的金属外壳及支架等不带电的外露导电部分应做保护接零，与保护零线的连接应采用铜鼻子连接。接零和接地保护系统：垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。 思考：螺纹钢为什么不能作为接地材料？ 1、螺纹钢有纹路，做接地他和土壤接触不密实，增加接地电阻值； 2、螺纹纲材质硬和脆，易断。不易做接地线，安全性能差； 3、螺纹钢筋的耐腐蚀性能差，寿命短，不能保证接地的安全性； 4、螺纹纹由于存在棱容易出现尖端电荷积聚放电，对接地电流的均匀散布不利； 5、螺纹钢的含碳量较高，导电性能较差。应急处理：触电后的急救原则分为拉、挑、拽、切、垫5种。拉：就近拉开电源开关，使电源断开。 挑：如果导线搭落在触电者身上或压在身下，可用干燥的木棒、竹竿将导线挑开。 拽：救护人戴上手套或在手上包缠干燥的衣物等绝缘物品拖拽触电者脱离电源。 切：用带有可靠绝缘柄的电工钳、锹、镐、刀、斧等利器将电源切断，切断时应注意防止带电导线断落碰触周围人。 垫：如果触电人由于痉挛手指紧握导线或导线绕在身上，这时可先用干燥的木板或橡胶绝缘垫塞进触电人身下使其与大地绝缘，隔断电源的通路。04常见隐患及正确做法常见隐患及正确做法编织软铜线断裂应完好无缺跨接线使用pe线常见隐患及正确做法进线端无pe线正确示范pe线断裂常见隐患及正确做法无巡检记录表 一闸多机一机一闸巡检记录表 电路图 常见隐患及正确做法用电设备使用两芯线用电设备使用两芯线，使用插板常见隐患及正确做法1、使用拖线板 2、电线直供；3、无保护零线使用电箱供电，且应使用三芯插头常见隐患及正确做法电缆线敷设未做保护措施添加防护及电缆方位标识常见隐患及正确做法潮湿环境中应使用15毫安的漏电保护器正确做法常见隐患及正确做法1、接线不规范，无保护零线；2、接线端防护面板遗失。正确做法常见隐患及正确做法私自修改漏保参数不允许修改常见隐患及正确做法架空电缆采用金属裸线绑扎使用塑料挂钩并套管常见隐患及正确做法单相负荷漏电保护器三极三线总配电箱、分配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数匹配。常见隐患及正确做法配电箱前材料堆放应有充足的操作空间常见隐患：1.电线泡水2.三级电箱二次接地错误3.三级电箱二次接地无效，接在绝缘板上4.电线无防护套接触导体不锈钢水箱， 漏电将使整个水箱带电。1234常见隐患：现场临时用电存在，现场一闸多接隐患常见隐患：临时用电存在不符合‘一机、一闸、一箱、一漏保’要求，直接从民用住户内插座上取电隐患常见隐患：现场临时用电配电箱一闸多接现场开关箱一箱多闸现场接线端子绝缘防护板缺失常见隐患：配电箱从民用插座取电，且开关箱一闸多接常见隐患：非电工人员违规在电箱接配电临时用电开关箱与路边路灯共用电源常见隐患：开关箱内1P+N漏电保护器进线端 零相线反接负载PE线未连接漏电保护器损坏复杂隐患分析：1、箱体损坏； 2、箱内电器元件损坏； 3、用电线路未接保护零线。复杂隐患分析：1、一桩多用 2、使用保护零线作为相线 3、使用两芯线复杂隐患分析：1、一桩多接； 2、保护零线未接； 3、用电线路拆除时强行拉断留有铜丝； 4、接线端子防护面板未使用。复杂隐患分析：1、未设置支架； 2、箱门损坏； 3、电器元件损坏； 4、用电线路未经漏保； 5、使用非标箱（线路3为照明线路）； 6、并线使用； 7、保护零线未接。结语各项目要结合实际情况，开展临时用电安全隐患排查整治，严防触电安全事故发生。重点排查整治内容： 1.制度建设情况。检查责任主体单位临时用电管理制度、巡查检查制度是否健全、是否落实。 2.临时用电组织设计情况。检查是否按规范要求编制并审批施工现场临时用电组织设计，组织设计是否具有针对性和可操作性，是否建立并完善施工现场临时用电安全技术档案。 3.人员配备情况。检查施工单位是否配备临时用电专业管理人员，建筑电工是否持证上岗，施工、监理单位是否明确临时用电安全管理责任人员，相关责任人员是否熟悉临时用电标准规范及相关专业知识。 4.验收情况。临时用电工程是否经编制、审核、批准部门和使用单位共同验收，检查相关验收记录。 5.临时用电执行情况。检查施工现场是否执行三级配电系统、TN-S接零保护系统和二级漏电保护系统；是否存在安全用电保护措施不到位、随意配电、私拉乱接、电线拖地泡水等行为；是否落实外电线路防护相关措施；是否执行潮湿等特殊场所的照明使用安全电压等要求；是否存在使用不符合要求的配电箱、开关箱及电器装置的情况。 6.生活区用电管理。检查工地生活区是否规范临时用电管理，是否明确责任人员，是否设置临时用电安全提醒、警示标志；宿舍内是否规范使用安全电压、是否存在电线私接乱拉以及使用插座、花线、大功率电器等现象；是否按规定配备临时消防设施；是否存在私自生火做饭等情况。好好做安全一定有人因你而安全汇报人：汇报日期：
