年电气安全培训丨72页pptx

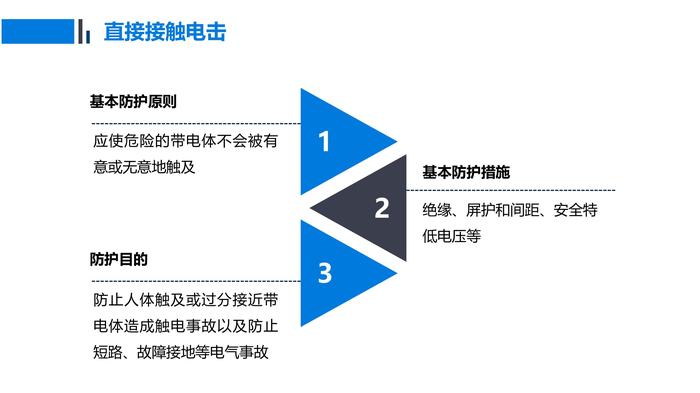

年电气安全培训能源化工大数据平台-能化人必备 行业首创，不办会员也可扫码下载。 ※100万+标准规范，国标/行标/ASME/ASTM/国际标准全都有。 ※10万+HSE资料，全网最全，安全标准化/隐患排查/双控/法律法规。 ※10万+化工论文/电力论文/安全论文/环保论文。 ※10万+行业分析报告/图集/规范。 ※10万+行业书籍/教材。更多资料，登录www.cnmhg.com VIP会员尊贵权限 # 100万+标准规范随意下。 # 10万+HSE资料随意下 # 10万+化工论文/电力论文/安全论文/环保论文随意下。 # 10万+行业分析报告/图集/规范随意下。 # 10万+行业书籍/教材随意下。 #更有VIP会员合集专享。关注公众号，随时掌握行业动态加小编微信，进群天天享免费资料。直接接触电击直接接触电击绝缘 绝缘是指利用绝缘材料对带电体进行封闭和隔离。长久以来， 绝缘一直是作为防止电事故的重要措施，良好的绝缘也是保证电气系统正常运行的基本条件。 常用的绝缘材料（囚禁“电老虎”的笼子）：瓷、 玻璃、云母、橡胶、木材、胶木、塑料、布、纸和矿物油等。 应当注意：在机械制造行业，绝缘失效大多是因为受到机械力损伤和绝缘材料受热变性造成的！另外，很多绝缘材料受潮后也会丧失绝缘性能，或在强电场作用下会遭到破坏,丧失绝缘性能。直接接触电击直接接触电击直接接触电击直接接触电击手持电动工具选用 具有双重绝缘和加强绝缘的设备属于Ⅱ类设备，Ⅱ类设备无须再采取接地、接零等安全措施 标志：“回”——作为Ⅱ类设备技术信息一部分 手持电动工具应优先选用Ⅱ类设备 分类的数字只表示设备防触电保护所采用的方式,并不反映设备的安全等级直接接触电击直接接触电击屏护即采用遮栏、护罩、护盖、箱体等把带电体同外界隔离开来。 电器开关的可动部分一般不能使用绝缘，而需要屏护。高压设备不论是否绝缘，均应采取屏护 护装置的种类：永久性屏护装置和临时性屏护装置；固定屏护装置和移动屏护装置直接接触电击直接接触电击遮栏高度不应低于 1.7m，下部边缘离地不应超过 0.1m栅遮栏的高度户内不应小于 1.2 m ,户外不应小于 1.5m ，栏条间距离不应大于 0.2 m 对于低压设备，遮栏与裸导体之间的距离不应小于 0.8 m 。户外变配电装置围墙的高度一般不应小于 2.5 m直接接触电击常见屏护装置: 开关的灭弧罩、胶盖、外壳 配电箱、开关柜 变配电装置遮拦、栅栏 围拦、围墙 天车滑线或母线的护网直接接触电击间距：是指带电体与地面之间，带电体与其他设备和设备与设施之间，带电体与带电体之间的必要安全距离，距离的大小取决于电压高低、设备类型、安装方式和周围环境等。是防止人体触及或接近带电体造成触电事故；防止电压放电和各种短路故障导致火灾事故，避免车辆或其他器具碰撞或过分接近带电体造成事故。直接接触电击导线与地面或水面的最小距离m 起重机具与线路导线的最小距离m 直接接触电击导线与建筑物的距离m 架空线路与铁路、公路交叉时最小距离m 直接接触电击同杆架设线路间的最小距离m 电气线路与管道间的最小距离m 直接接触电击电气检修安全距离m 导线与树木的距离m 直接接触电击直接接触电击间接接触电击间接接触电击即故障状态下的电击这种电击在电气死亡事故中约占二分之一，而这种电击尚未导致死亡的伤害在电击伤害中所占的比例要大得多。 保护接地/接零、加强绝缘、电气隔离、不导电环境、等电位联结和漏电保护都是防间接接触电击的技术措施。保护接地和保护接零是防止间接接触电击的基本技术。间接接触电击目前常见的电力供电系统有三种：IT、TT、TN。其中前两种采取的就是保护接地间接接触电击IT系统 在380V不接地低压系统中，一般要求保护接地电阻RE≤10Ω。要求RE≤4Ω在不接地的10kV配电网中，如果高压设备与低压设备公用接地装置，要求接地电阻不超过4Ω。间接接触电击IT系统保护原理 因接地电阻较小,可将漏电设备的外壳电压限制在安全范围内 人体接触漏电设备接地电阻的分流作用使漏电电流绝大部分从接地电阻通过,从而一定程度上保证了人体的安全。 RE与RP （人体电阻） 呈并联关系，且RE 远小于 RP ，∵ RE＜＜│Z│，∴ UP （人体电压）↓↓——在安全范围内间接接触电击间接接触电击IT系统保护原理 在设备无接地保护（无RE即RE为∞）的情况下，发生碰壳故障时人体电压?危险否?而当有RE保护时，人体电压近似取决于RE在与RN分配相电压时的分压大小，同①相比，可见危险性得到了降低。但是! 危险并未消除 IT系统的接地RE也能大幅度降低漏电设备上的故障电压，但一般不能降低到安全范围以内。因此，采用TT系统必须装设漏电保护装置或过电流保护装置，并优先采用前者间接接触电击间接接触电击间接接触电击IN系统保护原理 TN系统——将电气设备的金属外壳与工作零线相接的保护系统，也称作保护接零系统。保护接零的安全原理是当某相带电部分碰连设备外壳时，形成该相对零线的单相短路；短路电流促使线路上的短路保护元件迅速动作，从而把故障设备电源断开，消除电击危险。 虽然保护接零也能降低漏电设备上的故障电压，但一般不能降低到安全范围以内。其第一位的安全作用是迅速切断电源间接接触电击TN-S系统正常工作条件下，外露导电部分和保护导体呈零电位——最“干净”的系统间接接触电击间接接触电击通用防电击技术通用—电气隔离电气隔离的安全条件，单独的供电电源有的仅对单一设备供电，有的同时对多台设备供电。对这两种情况，从安全条件上有通用的要求，也有各自特殊的要求通用防电击技术通用—电气隔离电气隔离防护原理电气隔离实质上是将接地的电网转换为一范围很小的示接地电网。电气隔离的原理图。分析两人的触电危险性可以看出：正常情况下，由于N线(或PEN线)直接接地，使流经左侧人员的电流沿系统的工作接地和重复接地构成回路，其的危险性很大；而流经右侧人员的电流只能沿绝缘电阻和分布电容构成回路，电击的危险性可以得到抑制。通用防电击技术电气隔离通用技术要求通用防电击技术电气隔离通用技术要求通用防电击技术01对单一电气设备隔离的特殊要求 当实行电气隔离的为单一电气设备时，设备的外露可导电部分严禁与系统或装置中的保护导体或其他回路的外露可导电部分连接，以防止从隔离回路以外引入故障电压。若形成接触，则触电防护就不应再仅仅依赖于电气隔离，而必须采取电击防护措施，例如实行以外露可导电部分接地为条件的自动切断电源的防护通用防电击技术02对多台电气设备隔离的补充要求 当实行电气隔离的为多台电气设备时，必须用绝缘和不接地的等电位联结导体相互连接，这里的等电位联结导体严禁与其他回路的保护导体、外露可导电部分或任何可导电部分连接.除了为Ⅱ类设备供电的软电缆外，所有软电缆都必须包含一根用于等电位联结的保护芯线 设置自动切断供电的保护装置，用于在隔离回路中两台设备发生不同相线的碰壳故障时，按规定的时间自动切断故障回路的供电通用防电击技术通用—漏电保护漏电保护原理某三相四线制供电系统的漏电保护电气原理图。图中TA为零序电流互感器，GF为主开关，TL为主开关GF的分励脱扣器线圈 漏电保护装置的功能：提供间接接触电击保护，而额定漏电动作电流不大于30mA 的漏电保护装置，在其他保护措施失效时，也可作为直接接触电击的补充保护，但不能作为基本的保护措施通用防电击技术通用—漏电保护010203通用防电击技术通用—漏电保护 带金属外壳的Ⅰ类设备和手持式电动工具 安装在潮湿或强腐蚀等恶劣场所的电气设备 建筑施工工地的电气施工机械设备 宾馆客房内的插座 触电危险性较大的民用建筑物内的插座通用—漏电保护 临时性电气设备 游泳池、喷水池、浴池的电气设备 安装在水中的供电线路和设备 医院中可能直接接触人体的电气医用设备 其他需要安装剩余电流保护装置的场所通用防电击技术通用防电击技术通用防电击技术防止人身触电事故通用防电击技术通用防电击技术通用防电击技术通用—漏电保护 安装要求：安装漏电保护装置时必须严格区分中性线和保护线。使用三极四线式和四极四线式漏电保护装置时，中性线应接入漏电保护装置。经过漏电保护装置的中性线不得作为保护线、不得重复接地或连接设备外露可导电部分 漏电保护装置安装完毕后应操作试验按钮试验3次，带负载分合3次，确认动作正常后，才能投入使用 保护线不得接入漏电保护装置通用防电击技术通用—等电位联结通用防电击技术通用—等电位联结通用防电击技术通用—等电位联结主等电位联结（Main Equipotential Bonding）——在建筑物的进线处将PE干线、设备PE干线、进水管、总煤气管、采暖和空调竖管、装置外露可导电部分等相连结 辅助等电位联结（Supplementery Equipotential Bonding）——在某一局部将上述管道构件相连结。（作为补充，进一步提高安全水平）通用防电击技术通用—等电位联结 1-接地体；2-接地线；3-保护导体端子排；4-保护导体；5-主等电位联结导体；6-装置外露导电部分；7-局部等电位联结导体；8-可连接的自然导体；9-装置以外的接零导体 通用防电击技术通用—等电位联结 超高压输电线路，由于输送容量大，工作电压高，多采用分裂导线，架空地线主要用于防止架空线路遭受雷闪袭击所引起的事故，它与接地装置共同起防雷作用 等电位作业一般适用于66kv以上高压输电线路。35kv及以下，由于相间、相地净空距离小不适合采用等电位通用防电击技术通用—安全电压 人体电阻 一般情况下，人体电阻可按1000－2000欧考虑 。由于安全电流取30mA.因此，人体允许持续接触的安全电压为50V，人体电阻由体内电阻和皮肤电阻两部分组成。皮肤电阻随皮肤表面的干湿洁污状态及接触电压而发生很大变化，不利情况下只有几百欧姆。又称特低电压，是属于兼有直接接触电击和间接接触电击防护的安全措施保护原理通过对系统中可能会作用于人体的电压进行限制，从而使触电时流过人体的电流受到抑制，将触电危险性控制在没有危险的范围内通用防电击技术国家标准《安全电压》（GB3805-83）中规定我国的安全电压等级分五个等级，42V、36V、24V、12V和6V当电气设备采用了超过24V的安全电压时，必须采取预防直接接触带电体的保护措施（绝缘或隔离防护）通用防电击技术通用—安全电压 安全特低电压 SELV ，只作为不接地系统的安全特低电压用防护， 安全性能最佳 保护特低电压PELV ，只作为保护接地系统的安全特低电压用防护 功能特低电压 FELV ，由于功能上的原因 ( 非电击防护目的 )，采用了特低电压，但不能满足或没有必要满足 SELV 和 PELV 的所有条件 不能认为仅采用了“安全”特低电压电源就能防止电击事故的发生！安全特低电压必须由安全电源供电可以作为安全电源的主要有：电气防火防爆电气防火防爆电气防火防爆危险物质和危险环境电气防火防爆危险物质和危险环境电气防火防爆电气防火防爆电气防火防爆电气防火防爆电器线路敷设 在选择电气线路敷设时，应当考虑在爆炸危险性较小或距离释放源较远的位置，敷设电气线路。电气线路宜沿有爆炸危险的建筑物的外墙敷设当爆炸危险气体或蒸气比空气重时，电气线路应在高处敷设，电缆则直接埋地敷设或电缆沟充砂敷设 当爆炸危险气体或蒸气比空气轻时，电气线路宜敷设在低处，电缆则采取电线沟敷设 当电气线路沿输送易燃气体或易燃液体的管道栈桥敷设时，应尽量沿危险程度较低的管道—侧敷设。当易燃气体或蒸气比空气重时，电气线路应在管道上方 在爆炸性粉尘环境，电缆应沿粉尘不易堆积并且易于粉尘清除的位置敷设电气防火防爆电器线路敷设 电气线路应避开可能受到机械损伤、振动、污染、腐蚀及受热的地方；否则，应采取防护 架空电力线路严禁跨越爆炸性气体环境，架空线路与爆炸性气体环境的水平距离，不应小于杆塔高度的1.5 倍。在特殊情况下，采取有效措施后，可适当减少距离 爆炸危险环境中，电气线路主要有防爆钢管配线和电缆配线。爆炸危险环境不得明敷绝缘导体。 电缆配线的保护管管口与电缆之间，应使用密封胶泥进行密封。在两级区域交界处的电缆沟内应采取充砂、阻火材料或加设防火隔墙电气防火防爆电气防火防爆电气防火防爆
