电气安全知识培训pptx

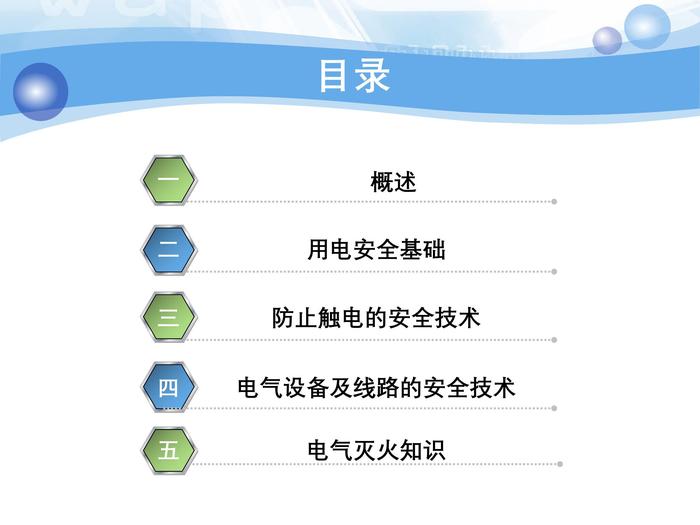

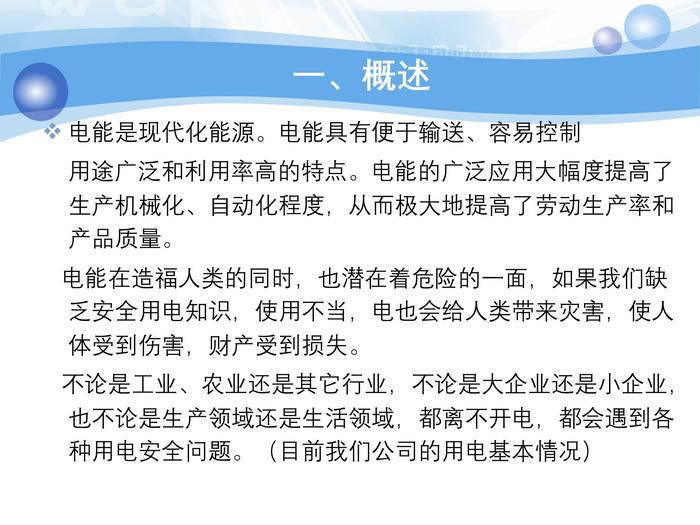

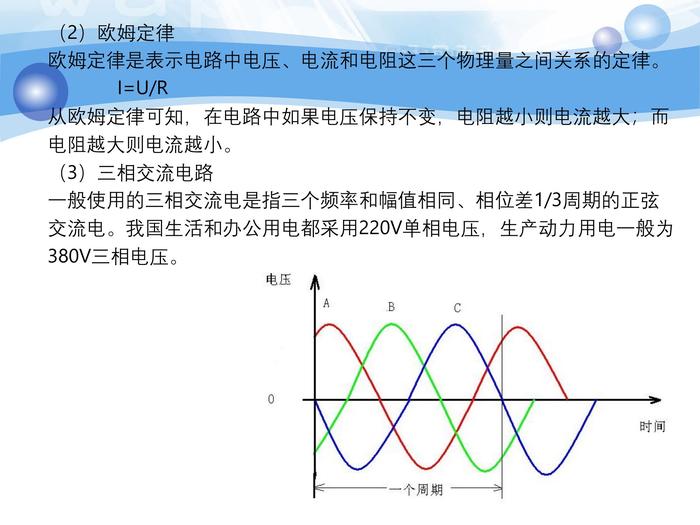

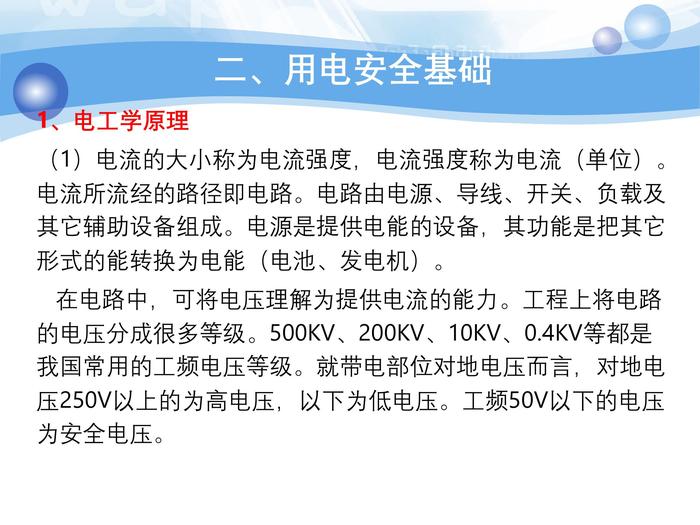

目录概述一用电安全基础二防止触电的安全技术三电气设备及线路的安全技术四电气灭火知识五一、概述电能是现代化能源。电能具有便于输送、容易控制 用途广泛和利用率高的特点。电能的广泛应用大幅度提高了生产机械化、自动化程度，从而极大地提高了劳动生产率和产品质量。 电能在造福人类的同时，也潜在着危险的一面，如果我们缺乏安全用电知识，使用不当，电也会给人类带来灾害，使人体受到伤害，财产受到损失。 不论是工业、农业还是其它行业，不论是大企业还是小企业，也不论是生产领域还是生活领域，都离不开电，都会遇到各种用电安全问题。（目前我们公司的用电基本情况）能源化工大数据平台-能化人必备 行业首创，不办会员也可扫码下载。 ※100万+标准规范，国标/行标/ASME/ASTM/国际标准全都有。 ※10万+HSE资料，全网最全，安全标准化/隐患排查/双控/法律法规。 ※10万+化工论文/电力论文/安全论文/环保论文。 ※10万+行业分析报告/图集/规范。 ※10万+行业书籍/教材。更多资料，登录www.cnmhg.com VIP会员尊贵权限 # 100万+标准规范随意下。 # 10万+HSE资料随意下 # 10万+化工论文/电力论文/安全论文/环保论文随意下。 # 10万+行业分析报告/图集/规范随意下。 # 10万+行业书籍/教材随意下。 #更有VIP会员合集专享。关注公众号，随时掌握行业动态加小编微信，进群天天享免费资料。二、用电安全基础1、电工学原理 （1）电流的大小称为电流强度，电流强度称为电流（单位）。电流所流经的路径即电路。电路由电源、导线、开关、负载及其它辅助设备组成。电源是提供电能的设备，其功能是把其它形式的能转换为电能（电池、发电机）。 在电路中，可将电压理解为提供电流的能力。工程上将电路的电压分成很多等级。500KV、200KV、10KV、0.4KV等都是我国常用的工频电压等级。就带电部位对地电压而言，对地电压250V以上的为高电压，以下为低电压。工频50V以下的电压为安全电压。（2）欧姆定律欧姆定律是表示电路中电压、电流和电阻这三个物理量之间关系的定律。 I=U/R从欧姆定律可知，在电路中如果电压保持不变，电阻越小则电流越大；而电阻越大则电流越小。（3）三相交流电路一般使用的三相交流电是指三个频率和幅值相同、相位差1/3周期的正弦交流电。我国生活和办公用电都采用220V单相电压，生产动力用电一般为380V三相电压。 2、触电及触电急救 （1）电流对人体的伤害 触电可以分为电击和电伤两种类型。 电击 电击是由于电流通过人体内而造成的内部器官在生理上的反应和病变。如刺痛、灼热感、昏迷、呼吸困难或停止等现象。 电伤 电伤是指电流对人体造成的外伤。如电灼伤、电烙印、皮肤金属化等。人身触电事故往往伴随着高空坠落或摔跌等机械创伤。这类创伤不属于电流对人体的直接伤害，可称为触电二次伤害事故。（2）影响触电后果的因素 电流强度 通过人体的电流越大，人体的生理反应越强烈，对人体的伤害就越大。 按照人体对电流的生理反应强弱和电流对人体的伤害程度，可将电流大致分为感知电流、摆脱电流和致命电流三级。当工频电流通过人体时，平均感知电流为1毫安，摆脱电流为10毫安，致命电流为50毫安。在一般情况下，可取30毫安为安全电流。 电流通过人体的持续时间 电流通过人体的持续时间越长，越容易引起心室颤动，触电的后果也越严重。由于心脏在收缩与舒张的时间间隙（0.1S)对电流最为敏感，通电时间一长，重合这段时间间隙的可能性越大，心室颤动的可能性也就越大。电流频率 工频电流对人体的 伤害最为严重； 高频电流对人体的 伤害程度远不及工 频电流严重。 人体状况 人体电阻的大小是影响触电后果的重要因素。当触电电压一定时，人体电阻越小，流过人体的电流越大，触电者越危险。 在电气工程安全计算中，通常取人体电阻为1700欧。人体电阻只对低压触电有限流作用，而对高压触电，人体电阻的大小就不起什么作用了。 作用于人体的电压 触电伤亡的直接原因在于电流在人体内引起的生理病变，一般环境中的一秒钟安全电流可按30毫安考虑，人体电阻在一般情况下可按1000~2000欧计。由此可以计算出安全电压范围为0.03×（1000~2000）=30~60伏，所以，我国规定适用于一般环境的安全电压为36伏。（3）人体触电方式 一般可分为直接触电和间接触电两种方式。 直接触电包括单相触电、两相触电、电弧伤害等。 1.直接触电 单相触电 人体直接接触带电设备或线路的一相导体时，电流通过人体而发生的触电现象称为单相触电。在TN-C电网中发生单相触电情况如图所示。对于三相四线制电网，Ux=220V，Rg=4欧，取人体电阻Rr=1700欧，我们可以计算出流过人体的电流Ir=129毫安，远大于安全电流30毫安，足以危及触电者的生命安全。 显然，单相触电的后果与人体和大地间的接触状况有关。如果人体部在干燥的绝缘地板上，由于人体与大地间有很大的绝缘电阻，通过人体的电流就会很小，不会有触电危险，但如果地面潮湿，那就有触电危险。UxRgNCABRrIr两相触电 人体同时触及带电设备或线路中的两相导体而发生的触电方式称为两相触电，如图所示，两相触电时，作用于人体上的电压为线电压，电流从一相导体经人体流入另一相导体，这种情况是很危险的。以380/220伏三相四线制为例，这时加在人体的电压为380伏，人体电阻以1700欧考虑，则流过人体内部的电流达224毫安，足以致人死亡。两相触电要比单相触电严重得多。Ir电弧伤害 人体过分接近高压带电体所引起的电弧放电以及带负载分合刀闸造成的弧光短路，对人体的危害往往是致命的。电弧不仅使人受电击，而且由于弧焰温度极高，将对人体造成严重烧伤，烧伤部位多见于手部、胳膊、脸部及眼睛。电弧辐射对眼睛的刺伤，后果更为严重。此外，被电弧熔化了金属颗粒侵蚀皮肤还会使皮肤组织金属化，这种伤疤往往是经久不愈。2.间接触电 电气设备在正常运行时，金属外壳或结构不带电的。当电气设备绝缘损坏而发生接地短路时，其金属外壳便带有电压，人体触及便会发生触电，称为间接触电。 接触电压 人站在发生接地短路故障的设备旁边，触及漏电设备的外壳时，其手脚之间所承受的电压。称为接触电压。如图所示，中间电动机绝缘损坏，人体离接地极越远，受到的接触电压越高。 左边人承受的接触 电压等于电动机外 壳电位与地电位之 差，接近于零；右 边人承受的接触电 压几乎为相电压。 20m距离（m）100接触电压电位分布220v215v100v10v220v220v跨步电压触电 电气设备发生接地故 障时，在接地电流流 入点周围电位分布区 （以电流入地点为圆 心，半径为20米的范 围内）行走的人，其 两脚将处于不同的电 位，两脚之间的电位差称为跨步电压。 对地电位％距离m（4）触电急救 脱离电源 触电急救，首先要使触电者迅速脱离电源，越快越好。因为电流作用的时间越长，伤害越重 。 触电急救必须分秒必争，立即就地迅速用心肺复苏法进行抢救，并坚持不断地进行，同时及早与医疗部门联系，争取医务人员接替救治。在医务人员未接替救治前，不应放弃现场抢救，更不能只根据没有呼吸或脉搏擅自判定伤员死亡，放弃抢救。只有医生有权做出伤员死亡的诊断。 有资料指出，触电1分钟开始救治者，有90％有良好效果；从触电6分钟开始救治者，10 ％有良好效果；从触电12分钟开始救治者，救活的可能性很小。由此可见，动作迅速非常重要。 1.脱离电源就是把带电设备的开关、刀闸断开；或设法将触电者与带电设备脱离。在脱离电源中，救护人员既要救人，也要注意保护自己。 触电者未脱离电源前，救护人员不准直接用手触及伤员，因为有触电的危险。救护人员应设法迅速切断电源，或使用绝缘工具解脱触电者；戴绝缘手套解脱触电者；也可站在绝缘垫上或干木板上，绝缘自己进行救护。 如果触电者紧握电线，可设法用干木板塞到身下，与地隔离，也可用绝缘柄的钳子等将电线剪断。剪断电线要分相，一根一根地剪断，并尽可能站在绝缘物体或干木板上。 救护触电伤员切除电源时，有时会同时使照明失电，因此应考虑事故照明、应急灯等临时照明。照明工具要符合使用场所防火、防爆的要求。切除电源和急救可以同时进行。 如果触电发生在架空线杆塔上，如系低压带电线路，若可能立即切断线路电源的，应迅速切断电源，或者由救护人员迅速登杆，束好自己的安全皮带后，用带绝缘胶柄的钢丝钳、干燥的不导电物体或绝缘物体将触电者拉离电源；如系高压带电线路，又不可能迅速切断电源开关的，可采用抛挂足够截面的适当长度的金属短路线方法，使电源开关跳闸。抛挂前，将短路线一端固定在铁塔或接地引下线上，另一端系重物，但抛掷短路线时，应注意防止电弧伤人或断线危及人员安全。不论是何级电压线路上触电，救护人员在使触电者脱离电源时要注意防止发生高处坠落的可能和再次触及其它有电线路的可能。 如果触电者触及断落在地上的带电高压导线，且尚未确证线路无电，救护人员在未做好安全措施(如穿绝缘靴或临时双脚并紧跳跃地接近触电者)前，不能接近断线点至8～10m范围内，防止跨步电压伤人。触电者脱离带电导线后亦应迅速带至8～10m以外后立即开始触电急救。只有在确证线路已经无电，才可在触电者离开触电导线后，立即就地进行急救。 脱离电源后的处理 1．伤员的应急处置 触电伤员如神志清醒者，应使其就地躺平，严密观察，暂时不要站立或走动。 触电伤员如神志不清者，应就地仰面躺平，且确保气道通畅，呼叫伤员或轻拍其肩部，以判定伤员是否意识丧失。禁止摇动伤员头部呼叫伤员。 需要抢救的伤员，应立即就地坚持正确抢救，并设法联系医疗部门接替救治。2. 呼吸、心跳情况 触电伤员脱离电源后，应在10s内，用看、听、试的方法，判定伤员呼吸心跳情况。 看、听、试 看——看伤员的胸口、 腹部有无起伏动作；听——用耳贴近伤员的口鼻处，听有无呼气声音； 试——试测口鼻有无呼气的气流。再用两手指轻试一侧(左或右)喉结旁凹陷处的颈动脉有无搏动。 若看、听、试结果，既无呼吸又无颈动脉搏动，可判定呼吸心跳停止。 心肺复苏 1．触电伤员呼吸和心跳均停止时，应立即按心肺复苏法进行抢救，首先保持通畅气道；口对口(鼻)人工呼吸；胸外按压。 2.触电伤员呼吸停止，重要的是始终确保气道通畅。如发现伤员口内有异物，可将其身体及头部同时侧转，迅速用一个手指或用两手指交叉从口角处插入，取出异物；操作中要注意防止将异物推到咽喉深部。 3.通畅气道可采用仰头抬颏法。用一只手放在伤员前额，另一只手的手指将其下颌骨向上抬起，两手协同将头部推向后仰，舌根随之抬起，气道即可通畅。仰头抬颏法   严禁用枕头或其它物品垫在伤员头下，会加重气道阻塞，造成胸外按压时流向脑部的血流减少，甚至消失。(a)气道通畅 (b)气道阻塞  4.口对口(鼻)人工呼吸 在保持伤员气道通畅的同时，救护人员用手指捏住伤员鼻翼，救护人员深吸气后，与伤员口对口紧合，在不漏气的情况下，先连续大口吹气两次，每次1～1．5s。如两次吹气后试测颈动脉仍无搏动，可判定心跳已经停止，要立即同时进行胸外按压。 吹气和放松时要注意伤员胸部应有起伏 的呼吸动作。吹气时如有较大阻力，可能 是头部后仰不够，应及时纠正。 口对口人工呼吸  5.胸外按压 正确的按压位置是保证胸外按压效果的重要前提。确定正确按压位置的步骤： 右手的食指和中指沿触电伤员的右侧肋弓下缘向上，找到肋骨和胸骨接合处的中点； 两手指并齐，中指放在切迹中点(剑突底部)，食指平放在胸骨下部； 另一只手的掌根紧挨食指上缘，放在胸骨上，即为正确按压位置。 正确的按压位置  正确的按压姿势： 使触电伤员仰面躺在平硬的地方，救护人员跪在伤员一侧，两臂伸直，肘关节固定不屈，两手掌根相叠，手指翘起，不接触伤员胸壁； 以髋关节为支点，利用上 身的重力，垂直将正常成 人胸骨压陷3～5cm； 压至要求程度后，立即全 部放松，但放松时救护人 员的掌根不得离开胸壁。按压姿势与用力方法按压有效的标志是按压过程中可以触及颈动脉搏动。 操作频率：胸外按压要以均匀速度进行，每分钟80次左右，每次按压和放松的时间相等； 胸外按压与口对口(鼻)人工呼吸同时进行，其节奏为：单人抢救时，每按压15次后吹气2次(15：2)，反复进行；双人抢救时，每按压5次后由另一人吹气1次(5：1)，反复进行。三、防止触电的安全技术1、保 护 接 零 所谓保护接零（又称接零保护）就是在中性点接地的系统中，将电气设备在正常情况下不带电的金属部分与零线作良好的金属连接。采用保护接零情况下故障电流的 示意图如下。当某一相绝缘损坏使相线碰壳，外壳带电时，由于外壳采用了保护接零措施，因此该相线和零线构成回路，单相短路电流很大，线路上的保护装置（如熔断器）迅速熔断，从而将漏电设备与电源断 开，从而避免人身触电的可能性。       在电源的中性点接地的配电系统中，只能采用保护接零，如果采用保护接地则不能有效 地防止人身触电事故。 若采用保护接地，电源中性点接地电阻与电气设 备的接地电阻均按４欧考虑，而电源电压为220Ｖ，那么当电气设备的绝缘损坏使电气设备外壳带电时，则两接地电阻间的电流将为： 在保护接零系统中，零线起着十分重要的作用。一旦出现零线断线，接在断线处后面一段线路上的电气设备，相当于没作保护接零或保护接地。如果在零线断线处后面有的电 气设备外壳漏电，则不能构成短路回路，使熔断器熔断，不但这台设备外壳长期带电，而且使接在断线处后面的所有作保护接零设备的外壳都存在接近于电源相电压的对地电压，触电的危险性将被扩大 。 2、漏电保护 漏电保护器工作原理，正常工作时电路中除了工作电流外没有漏电流通过漏电保护器，此时流过零序互感器(检测互感器)的电流大小相等，方向相反，总和为零，互感器铁芯中感应磁通也等于零，二次绕组无输出，自动开关保持在接通状态，漏电保护器处于正常运行。当线路发生漏电或有人触电时，就有一个接地故障电流，使流过检测互感器内电流量和 不为零，互感器铁芯中感应出现 磁通，其二次绕组有感应电流产 生，经放大后输出，使漏电脱扣 器动作推动自动开关跳闸达到漏 电保护的目的。漏电保护器工作原理虽然比较简单，但在实际使用中会出现这样或那样的错误，造成不必要的误动作。 图2是因安装人员的不规范接线，将该插座的零线N端子误连接上保护接地(PE)端子，如图2中b所示，当使用该插座时，电流不经过零线而经过保护接地线返回电源，造成漏电保护器动作。改正方法见如图2中a所示。 图3误用了三相三线制漏电保护器，因零线不经过漏电保护器，漏电保护器检测到的不是漏电电流而是三相不平衡电流，故在三相线路中只要有一相接通任意负载，电流就远远超过漏电动作电流而跳闸，改正方法是将漏电保护器换成三相四线漏电开关。 图4两只漏电保护器线路混同，图4a当灯接通后1LDB出现差流，2LDB出现三相不平衡电流，造成1LDB和2LDB跳闸，在图4b中两只漏电保护器共用一根零线，单独合上3LDB或4LDB时不会跳闸。但当同时使用时，两只漏电保护器将同时跳闸，结果造成二条线路不能同时供电，因为二个负载不会大小相同。　图5在安装漏电保护器时不能重复接地，否则通过零序互感器电流减少，导致漏电保护该跳闸时而不能跳闸。四、电气设备及线路的安全技术1、电动机的安全技术 安装电动机的基础必须牢固，以免电机产生振动。 拉合开关时操作人员应站在开关的一侧，防止被电弧烧伤。 合闸后如果电机不转或转速很慢，声音异常，应迅速拉闸检查，找出原因方可再行起动。运行时注意电机的振动、声音和气味。 一台电机连续启动次数应尽量减少，一般不宜超过3到5次，每次间隔适当的时间，以防电机过热。 电气灭火知识1、电气设备引发火灾的原因： 短路、操作等原因造成的电弧和电火花 导体连接不良造成分发热 电气充油设备着火。 2、电气火灾的特点（与其他一般性火灾相比） 着火区域可能存在跨步电压 充油电气设备受热后可能喷油、甚至爆炸。 3、电气灭火 尽可能先切断电源，切断电源后的电气火灾，多数可按照一般性火灾来扑救。 电气灭火应使用不导电的灭火剂，如二氧化碳、四氯化碳和化学干粉等灭火剂。泡沫灭火剂禁止用在带电火灾扑救。 使用水枪带电扑救时，应穿绝缘靴、戴绝缘手套并将金属喷嘴接地。其他人员要防止因地面积水的导电而触电。 旋转电机着火时可用喷雾水、二氧化碳灭火，但不宜用泥沙、干粉灭火，以免沙土落入内部，损坏机件，并给事后清理带来困难。
