电气系统现场隐患图集（138页）pptx

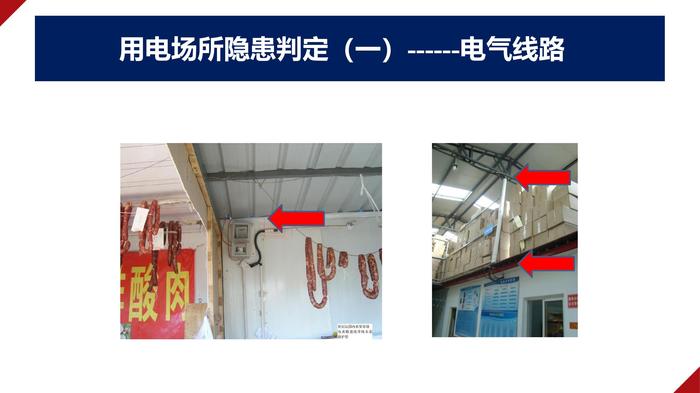

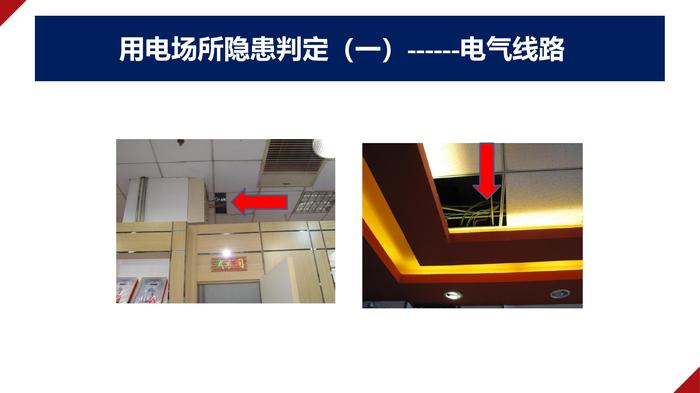

电气系统现场隐患图集第四十一条 生产经营单位应当建立健全并落实生产安全事故隐患排查治理制度，采取技术、管理措施，及时发现并消除事故隐患。 用电场所——隐患判定能源化工大数据平台-能化人必备 行业首创，不办会员也可扫码下载。 ※100万+标准规范，国标/行标/ASME/ASTM/国际标准全都有。 ※10万+HSE资料，全网最全，安全标准化/隐患排查/双控/法律法规。 ※10万+化工论文/电力论文/安全论文/环保论文。 ※10万+行业分析报告/图集/规范。 ※10万+行业书籍/教材。更多资料，登录www.cnmhg.com VIP会员尊贵权限 # 100万+标准规范随意下。 # 10万+HSE资料随意下 # 10万+化工论文/电力论文/安全论文/环保论文随意下。 # 10万+行业分析报告/图集/规范随意下。 # 10万+行业书籍/教材随意下。 #更有VIP会员合集专享。关注公众号，随时掌握行业动态加小编微信，进群天天享免费资料。用电场所隐患判定（一）------电气线路用电场所隐患判定（一）------电气线路用电场所隐患判定（一）------电气线路用电场所隐患判定（一）------电气线路用电场所隐患判定（一）------电气线路用电场所隐患判定（一）------电气线路用电场所隐患判定（一）------电气线路用电场所隐患判定（一）------电气线路用电场所隐患判定（一）------电气线路用电场所隐患识别（一）------电气线路用电场所隐患判定（一）------电气线路用电场所隐患判定（一）------电气线路导线无保护损失3百万！2013年6月3日吉林宝源丰禽业公司发生火灾事故造成121人死亡直接原因是部分电气线路短路引燃周围可燃物。原因：房间西墙及 其对应吊顶内，给电视机供电的电气线路接触不良发热 ，高温引燃周围的电线绝缘层、聚苯乙烯泡沫、吊顶木龙骨等易燃可燃材料。 后果：39死、6伤 问责：58人 （31人司法、27人党纪政纪）河南鲁山养老院 2015.5.25特别重大火灾事故GB 50575—2010 3.0.12 配线工程用的塑料绝缘导管、塑料线槽及其配件必须由阻燃材料制成，导管和线槽表面应有明显的阻燃标识和制造厂厂标。用电场所隐患判定（一）------电气线路DB11/065—2010 5.1.7配电线路敷设在有可燃物的闷顶内时，应采取穿金属管等防火保护措施。用电场所隐患判定（一）------电气线路DB11 065—2010 5.1.7 配电线路敷设在有可燃物的吊顶内时，宜采取穿金属管、采用封闭式金属线槽或难燃材料的塑料管等防火保护措施。用电场所隐患判定（一）------电气线路DB11 065—2010 5.2.1.7 配电线路设置在可燃装饰夹层时，应穿金属导管保护，若受装饰构造条件限制局部不能穿金属管时，必须采用金属软管，其长度不宜大于2m，导线不得裸露用电场所隐患判定（一）------电气线路GB50575—2010 塑料护套线应明敷，严禁直接敷设在建筑物 顶棚内、墙体内、抹灰层内、保温层内或装饰面内。 塑料护套线不应沿建筑物木结构表面敷设，可沿经阻燃处理的合成木材 （型材）构成的建筑物表面敷设。用电场所隐患判定（一）------电气线路GB50575—2010 5.5.4塑料护套线与接地 导体或不发热管道等紧贴交叉处及易受机械损伤的部位，应采取保护措施。 5.5.8 电线的接头应设在 盒（箱）或器具内。用电场所隐患判定（一）------电气线路DB11∕065—2010 5.2.1.3护套绝缘电线不 应直接敷设在建筑物顶棚内及其抹灰层、灰幔角落和墙体、保温层及装饰面板内。用电场所隐患判定（一）------电气线路DB11 ∕ 065—2010 5.2.1.3 护套绝缘电线进入接线盒（箱）或与设备、器具连接时，护套层应引入接线盒（箱）或设备、器具内。 护套绝缘电线敷设在易受机械损伤的场所时，应采用刚性阻燃塑料导管、塑料槽板或金属导管保护。用电场所隐患判定（一）------电气线路火灾造成10人死亡，16人受伤。事故的直接原因：位于建筑一层东南角存放鞋类的仓库电线短路导致。天津市 蓟县 莱德商厦仓库火灾2012.06.30GB50016—2014 10.2.5 可燃材料仓库配电箱及开关应设置在仓库外。用电场所隐患判定（一）------电气线路DB11 065—2010 6.1.1.3 库房内照明灯具 下方不应堆放可燃物品，其垂直下方与储存物品 水平间距不应小于0.5m，不应设置移动式照明灯 具。用电场所隐患判定（一）------电气线路GA 1131—20148.3 仓储场所的电器设备应与可燃物保持不小于0.5m的防火间距，架空线路的的下方不应堆放物品。 仓储场所的每个库房应在库房外单独安装电气开关 箱，保管人员离库时，应切断场所的非必要电源。 室内储存场所内敷设的配电线路，应穿金属管或难 燃硬塑料管保护。 室内储存场所内不应使用电炉、电烙铁、电熨斗、电热水器等电热器具和电视机、电冰箱等家用电器。用电场所隐患判定（二）------导线接头○ ○用电场所隐患判定（二）------导线接头用电场所隐患判定（二）------导线接头○ ○GB50617—2010 4.2.3 接线盒引向灯具的电线应采用导管保护，电线不得裸露；当采用金属软管时，其长度不宜大于 1.2m。用电场所隐患判定（二）------导线接头○○○○用电场所隐患判定（二）------导线接头○○用电场所隐患判定（二）------导线接头用电场所隐患判定（二）------导线接头○○山东寿光龙源食品公司2014.11.16重大 火灾事故起火原因：保鲜恒温库沿墙敷设制冷机供电线路接头过热短路，引燃保温材料。1个接头 伤亡几十18死、13伤过火面积5000m²GB50575—2010 5.1.2 电线接头应设置在盒（箱）或器具内，严禁设置在导管和线槽内，专用接线盒的设置位置应便于检修。用电场所隐患判定（二）------导线接头用电场所隐患判定（三）------插头插座用电场所隐患判定（三）------插头插座用电场所隐患判定（三）------插头插座用电场所隐患判定（三）------插头插座用电场所隐患判定（三）------插头插座用电场所隐患判定（三）------插头插座用电场所隐患判定（三）------插头插座GB50303—200222.2.1 暗装的插座面板紧贴墙面，四周无缝隙，无碎裂，安装牢固。JGJ 16—200810.8.1 厨房、卫生间应选用防溅水型插座。。 10.8.1电源插座底边距地低于1.8m时，应选用安全型插座。 10.8.1电源插座回路均应设置剩余电流动作保护 器。（壁挂式空调器除外）用电场所隐患判定（四）------移动插座用电场所隐患判定（四）------移动插座用电场所隐患判定（四）------移动插座DB11 065—2010 5.4.1 多功能移动插座电源线应采用铜芯电缆或护套软线;绝缘无磨损，导线无外露现象; 长度不宜超过2m; 应具有保护接地线（PE）用电场所隐患判定（四）------移动插座DB11/ 065—2010 5.4.1 不应放置在可燃物上或被可燃物覆盖； 不应串接使用；不应超负荷使用。用电场所隐患判定（四）------移动插座用电场所隐患判定（五）------电气开关DB11 065—2010 5.5.2.7 在使用低于B1级装修材料的房间内，配电箱和开关箱必须采用不燃材料制作，其壳体和底板应采用A级材料。GB50303—2002 6.2.8 照明配电箱（盘） 不采用可燃材料制作。用电场所隐患判定（五）------电气开关用电场所隐患判定（五）------电气开关用电场所隐患判定（五）------电气开关用电场所隐患判定（五）------电气开关用电场所隐患判定（五）------电气开关用电场所隐患判定（五）------电气开关用电场所隐患判定（五）------电气开关GB50303—2002 6.1.9 箱（盘）内配线整齐，垫圈下螺丝两侧压的导线截面相同，同一端子上导线连接不多于2根。用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜配电箱开关--------------用途标识清晰完整用电场所隐患判定（六）------配电箱柜GB50303—2002 6.2.4柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称或操作位置。用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜第三十五条生产经营单位应当在有较大危险因素的生产经营场所和有关设施、设备上，设置明显的安全警示标志。用电场所隐患判定（六）------配电箱柜公共场所配电箱、柜应有-------警示标志公共场所配电间强电间应有----警示标志生产场所配电箱应有-------------警示标志经营场所配电箱应有-------------警示标志第九十九条 生产经营单位有下列行为之一的，责令限期改正，处五万元以下的罚款；逾期未改正的，处五万元以上二十万元以下的罚款，对其直接负责的主管人员和其他直接责任人员处一万元以上二万元以下的罚款；情节严重的，责令停产停业整顿；构成犯罪的，依照刑法有关规定追究刑事责任: （一）未在有较大危险因素的生产经营场所和有关设施、设备上设置明显的安全警示标志的。用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜用电场所隐患判定（六）------配电箱柜DB11 065—2010 5.5.2.7 配电箱（盘）和开关箱周围0.3m内，不应有可燃物；箱门操作方便，不得被它物遮挡；箱体内和下方不得搁置和堆放可燃物。用电场所隐患判定（六）------配电箱柜用电场所隐患判定（七）--------保护地线用电场所隐患判定（七）--------保护地线O用电场所隐患判定（七）--------保护地线O用电场所隐患判定（七）--------保护地线OOOO用电场所隐患判定（七）--------保护地线O用电场所隐患判定（七）--------保护地线用电场所隐患判定（七）--------保护地线O用电场所隐患判定（七）--------保护地线用电场所隐患判定（七）--------保护地线O用电场所隐患判定（七）--------保护地线用电场所隐患判定（七）--------保护地线用电场所隐患判定（七）--------保护地线NPE用电场所隐患判定（七）--------保护地线用电场所隐患判定（七）--------保护地线XX圣福元水泥制品厂触电事故破损电源线缠绕在切割机的铁质推手上，漏电致使切割机整体带电，切板工陈某某触电身亡 。电源线为四芯橡胶绝缘软线，切割机只接了三根电源线，未接保护 线，漏电断路器跳闸时间延缓。GB50303-2002 6.1.1 装有电器的可开启门，门和框架的接地端子间应用裸编制铜线连接，且有标识。 GB50575—2010 4.1.5需接地的金属导管，进入配电箱时应与箱体上的专用接地（PE）端子做电气连接。用电场所隐患判定（七）--------保护地线==========墨菲定律==========“凡是可能出错的事有很大几率会出错”。指的是任何一个事件，只要具有大于零的机率，就不能够假设它不会发生。第一百零一条 生产经营单位有下列行为之一的，责令限期改正，处十万元以下的罚款 （五）未建立事故隐患排查治理制度的。========用电场所隐患判定 ========用电场所隐患判定（八)----------淘汰产品第三十八条 国家对严重危及生产安全的工艺、设备实行淘汰制度，具体目录由国务院应急管理部门会同国务院有关部门制定并公布。用电场所隐患判定（八）--------淘汰产品淘汰依据：机械工业第一至第十七目录 淘汰理由：技术性能落后，安全性差，保护单一淘汰日期：1997.12.31DW10系列用电场所隐患判定（八）--------换代产品DW15系列MT系列ABB系列用电场所隐患判定（八）--------淘汰产品淘汰依据：机械工业第一至第十七目录 淘汰理由：技术性能落后，使用不安全 淘汰日期：1997.06.30 DZ10系列用电场所隐患判定（八）--------换代产品DZ20NSXABB用电场所隐患判定（八）--------淘汰产品淘汰依据：机械工业第一至第十七目录 淘汰理由：结构落后，不符合国标 淘汰日期：1990.13.31 DZ6系列用电场所隐患判定（八）--------换代产品DZ47ic65ABB用电场所隐患判定（八）--------淘汰产品淘汰依据：机械工业第一至第十七目录 淘汰理由：技术性能落后，触头银氧化镉对人体危害大淘汰日期：1997.12.31CJ10系列用电场所隐患判定（八）--------换代产品CJ20LC1DB系列淘汰理由：性能差，结构陈旧 淘汰日期：1988.12.31DD28系列用电场所隐患判定（八）--------淘汰产品淘汰依据：机械工业第一至第十七目录用电场所隐患判定（八）--------换代产品用电场所隐患判定（八）--------换代产品DD862系列DD862系列淘汰理由：没做过试验，质量差 淘汰日期：1988.01BSL系列用电场所隐患判定（八）--------淘汰产品淘汰依据：机械工业第一至第十七目录用电场所隐患判定（八）--------换代产品用电场所隐患判定（八）--------换代产品GGDGCKMNS （GCS）用电场所隐患判定（八）--------弃用产品用电场所隐患判定（八）--------弃用产品用电场所隐患判定（八）--------更新产品2011年6月1日开始，所有生产的排插必须执行新国家标准GB2099.3－20082011年6月1日开始，所有生产的排插必须执行新国家标准GB2099.3－2008已退出市场的长城标志电气产品强制认证3C标志的电气产品列入工业和信息化部《高耗能落后机电设备(产品)淘汰目录》的其他设备 未达到国家强制性能效标准要求的用能设备危及生产和人身安全 不具备安全生产条件的设备 国家和本市明令淘汰的其他设备京政办发【2014】56号文规定第九十九条生产经营单 位有下列行为之一的，责令限期改正，处五万元以下的罚款 （七） 使用应当淘汰的危及生产安全的工艺、设备的。用电场所隐患判定（八）--------淘汰产品用电场所 制度 规定 记录1、岗位责任制 2、巡视检查制度 3、维护检修制度 4、临时用电制度 5、隐患排查治理制度 6、应急预案编制管理 7、其他制度 编制日期、明示。安全生产法 第四条 生产经营单位必须遵守本法和其他有关安全生产的法律、法规，加强安全生产管理，建立健全全员安全生产责任制和安全生产规章制度用电场所 制度 规定 记录1、巡视检查记录 2、维护检修记录 3、临时用电记录 4、电气操作规定 5、双电源切换记录 6、漏电保护试跳记录 7、应急预案演练记录 8、其他记录安全生产法 第二十一条 生产经营单位的主要负责人对本单位安全生产工作负有下列职责： （一）建立健全并落实本单位全员安全生产责任制，加强安全生产标准化建设； （二）组织制定并实施本单位安全生产规章制度和操作规程；海因里希事故因果连锁理论遗传因素人的缺点物的不安全状态 人的不安全行为事故伤亡海因里希法则1:29:3001件29件 轻伤害300件 未产生 伤害 每330起同类事件中死亡、重伤害事故的直接原因：人的不安全行为、物的不安全状态。 海因里希分析工伤事故发生概率，一件重大的事故背后- 服务目的：告知生产经营单位，落实安全生产主体责任，消除人的不安全行为和物的不安全状态 。监督生产经营单位落实266号 《XX市生产安全事故隐患排查治理办法》
