锅炉作业人员安全培训丨40页pptx

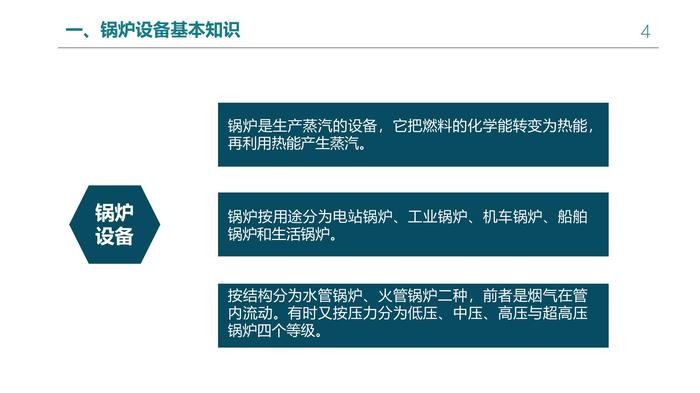

锅炉作业人员安全教育培训 一切事故皆可避免contents目 录一二三锅炉设备基本知识锅炉常见的危险因素锅炉运行的安全防护能源化工大数据平台-能化人必备 行业首创，不办会员也可扫码下载。 ※100万+标准规范，国标/行标/ASME/ASTM/国际标准全都有。 ※10万+HSE资料，全网最全，安全标准化/隐患排查/双控/法律法规。 ※10万+化工论文/电力论文/安全论文/环保论文。 ※10万+行业分析报告/图集/规范。 ※10万+行业书籍/教材。更多资料，登录www.cnmhg.com VIP会员尊贵权限 # 100万+标准规范随意下。 # 10万+HSE资料随意下 # 10万+化工论文/电力论文/安全论文/环保论文随意下。 # 10万+行业分析报告/图集/规范随意下。 # 10万+行业书籍/教材随意下。 #更有VIP会员合集专享。关注公众号，随时掌握行业动态加小编微信，进群天天享免费资料。PART 01锅炉设备基本知识锅炉设备锅炉是生产蒸汽的设备，它把燃料的化学能转变为热能，再利用热能产生蒸汽。锅炉按用途分为电站锅炉、工业锅炉、机车锅炉、船舶锅炉和生活锅炉。按结构分为水管锅炉、火管锅炉二种，前者是烟气在管内流动。有时又按压力分为低压、中压、高压与超高压锅炉四个等级。一、锅炉设备基本知识一、锅炉设备基本知识自备电厂锅炉的主要参数123456锅炉出力：600T/H过热蒸汽压力：9.81MPa过热蒸汽温度：535±5℃锅筒水位：±50 mm给煤粒度：≤10mm温度：温度是表示物体冷热程度的物理量。锅炉铭牌上标明的温度是锅炉出口处介质的温度。一、锅炉设备基本知识一、锅炉设备基本知识锅炉机组异常情况的处理遇有下列情况应紧急停炉：锅炉缺水，水位低至-180mm不能恢复正常时。锅炉满水，水位高至＋180mm不能恢复正常时。锅炉爆管，不能维持正常水位或危及人身及设备安全时。燃料在燃烧室后部烟道内再燃烧，使排烟温度不正常升高时。所有水位计损坏时。一、锅炉设备基本知识锅炉机组异常情况的处理遇有下列情况应紧急停炉：单台炉运行，所有蒸汽压力表损坏时。锅炉超压，安全阀不动作，排汽阀又打不开时。主要运转设备故障，危及人身设备安全时。DCS控制系统故障，锅炉无法控制时。PART 02锅炉常见的危险因素二、锅炉常见的危险因素 锅炉在运行时，不仅要承受一定的温度和压力，而且要遭受介质的侵蚀和飞灰磨损，因此具有爆炸的危险。如果锅炉在设计制造及安装过程中存在缺陷或因年久失修，或违反操作规程都可能出现严重的事故。江苏一浴室锅炉爆炸造成1死4伤二、锅炉常见的危险因素 1、水位异常。主要是在运行过程中发生缺水和满水。当严重缺水时，水冷壁管已部分干烧、过热，如果此时强行进水，使温度很高的气包和水冷壁管发生急冷，产生巨大的热应力，同时水大量气化会造成管子大面积损坏甚至炉管爆裂。为此锅炉严重缺水时绝不能立即加水，应立即熄火停炉。满水也会使蒸汽压力严重波动造成锅炉损坏，此时应减少给水或及时排水，必要时也应停炉。二、锅炉常见的危险因素2、汽水共腾。主要是锅炉水位波动幅度异常，水面翻腾程度大。原因是炉水中含盐量高，管壁结垢严重，水汽化受扰动使蒸汽系统压力严重波动，有时还可引起锅炉承压系统部件损坏，甚至造成炉管爆裂。二、锅炉常见的危险因素3、炉膛爆炸。炉膛爆炸是指炉膛内发生可燃物瞬时爆燃的现象。其原因主要是点火前炉膛内存在可燃物，一般是点火不成功没有及时清理炉膛而留存下来的，当再次点火时就可导致炉膛内的可燃气体、可燃物发生爆燃。为此，锅炉点火前必须通风置换，清除可燃物，使其浓度远远低于爆炸界限。二、锅炉常见的危险因素4、锅炉严重缺水。《电力工业技术管理法规》规定，锅炉在运行时，如果发现锅炉严重缺水时，应紧急停止锅炉运行，同时严禁向锅炉进水。 因为锅炉发生严重缺水时，炉管得不到很好的冷却而过热，被过热的炉管耐压强度降低。如果错误地继续向锅炉进水，水流到被过热的炉管壁上会迅速汽化，使汽压骤然上升，当超过管壁耐压强度时，就会引起炉管或锅筒爆破。另外因为给水温度大大低于被过热的炉管壁温度。给水将会对锅筒或炉管造成骤然冷却，冷却不均匀也会造成爆破。二、锅炉常见的危险因素运行人员疏忽大意，对床温监视不够或调整不及时。床温指示不正确，引起误操作。煤粒度过大或灰熔点过低。一次风量过低。加煤过多， 造成爆燃超温。5、炉膛结焦二、锅炉常见的危险因素床温保持过高，风煤配比不当，调整不及时。启动时升温太快，调整不当，造成局部高温结焦。床层控制太薄或太厚。风帽堵塞或损坏。煤质变化， 发现不及时， 调整不当。5、炉膛结焦10PART 03锅炉运行的安全防护01.02.锅炉房，每层至少应有两个出口，分别设在两侧，门应向外开，在锅炉运行期间不准锁住或栓住，锅炉房内的工作室或生活室的门应向锅炉房内开。锅炉运行要有操作规程、交接班制度、水质管理制度、定期检验制度等。03.运行锅炉应每年进行一次停炉内外部检验，每6年进行一次水压试验。三、锅炉运行的安全防护三、锅炉运行的安全防护4、蒸汽锅炉运行中遇有下列情况之一时， 应立即停炉： ①锅炉水位降到规定的水位极限以下时；②不断加大向锅炉给水及采取其他措施，但水位仍继续下降时；③锅炉水位已经升到运行规程规定的水位上位极限以上时；④给水机械全部失效；三、锅炉运行的安全防护4、蒸汽锅炉运行中遇有下列情况之一时， 应立即停炉： ⑤水位表或安全阀全部失效；⑥锅炉元件损坏，危机运行人员安全；⑦燃烧设备损坏，炉膛倒塌或锅炉构架被烧红；⑧其它异常运行情况。锅炉在运行中始终保持着一种微负压或微正压的状态，因而为了保证设备的安全运行，引风机、送风机、给煤机等必须按一定顺序启动，否则就启动不起来。三、锅炉运行的安全防护另外，为了保证主要转动设备、大型主设备的安全，主设备的振动值、轴承温度、锅炉燃烧温度，主蒸汽温度、压力、汽包液位也会根据相应重要程度设入联锁报警系统。在设备启动前及日常检查中都要试验和检查，确保联锁和报警系统好用。三、锅炉运行的安全防护 锅炉做为一种特殊的压力容器，每台炉压力表、水位计、安全阀都不止一个，在运行中，一定要检查、校对到位，确保指示正确。冬季时压力表、水位计防冻，防止误操作。这个问题我们每年都遇到。安全阀：弹簧式、杠杆式、脉冲式、静重式安全阀的起跳压力：工作压力≤5.88MPa时，安全阀动作压力按工作压力的1.04和1.06倍选取，工作压力≥5.88MPa时，安全阀动作压力按工作压力的1.05倍和1.08倍计算。三、锅炉运行的安全防护安全阀投入后，电气部分正常，安全阀不动作原因有：①阀芯与活塞的有效作用截面差太小，冲力不够；②活塞胀圈卡涩，影响动作； ③脉冲小安全阀开启行程不够； ④脉冲阀漏汽严重或缓冲阀（疏水阀）开度过大； ⑤脉冲管漏泄或管道阻力大（管内结垢或有杂物）；三、锅炉运行的安全防护安全阀投入后，电气部分正常，安全阀不动作原因有：⑥脉冲安全阀电磁铁芯杠杆被杂物卡死； ⑦活塞胀圈太软，胀圈数量不够，在汽缸内活塞上下密封不好，以及汽封间隙太大漏泄严重，使活塞室上部作用力减小； ⑧活塞装配不合适，活塞位置过高影响脉冲汽进入； ⑨阀芯导向叶片与阀座间隙太小，在热态下发生卡涩； ⑩弹簧性能不好，同样压缩度时需加大开启安全阀冲力。三、锅炉运行的安全防护 其它检查所有平台、楼梯、围栏、盖板、门窗等应齐全、完整。地沟、孔洞有盖板。 设备周围及通道不得堆积杂物，地面不得有积水、积油、积灰等杂物。检修中临时拆除的平台、围栏、盖板等应复位、孔洞应修补。检修后的物品应清除，场地应打扫。 锅炉房内应配备有足够的合格消防器材。上述检查完毕后，应将检查结果记录在记录本上。对发现的问题及时通知检修、电气、仪表等单位人员予以消除。并汇报班长或车间、调度室等相关人员。三、锅炉运行的安全防护水压试验 工作压力试验和超水压试验锅炉承压部件经过检修，需进行水压试验，以检验受热面，汽水管道、阀门的严密性。试验压力为过热器工作压力。三、锅炉运行的安全防护水压试验前应按启动前的检查项目对设备进行全面检查，并确认与锅炉水压试验有关的汽水系统检修工作已结束。并将阀门置于以下状态。 上水前对空排汽阀，所有空气阀均开启。 所有压力表、水位计要投入。 给水阀、包括旁路门均关闭。省煤器再循环关闭。 锅炉所有放水门、疏水门、排污门、化学取样门、一道阀均开启，二道阀关闭。 炉顶主汽门、八米并汽阀及其旁路均关闭，要保证与系统断开。 三、锅炉运行的安全防护转动机械联锁试验 高压电气设备经过检修或停运超过24小时，再启动时应通知电气测绝缘，合格后方可启动。高压设备的启停要及时通知调度室。停运时间较长的低压电气设备也应联系电工检查，无问题方可启动。转动机械经过检修，需进行不少于2小时的试运行。新装设备需进行不少于8小时的试运行，以检验其工作可靠性。三、锅炉运行的安全防护转动机械联锁试验 联锁试验前，要先做事故按钮试验，依次启动设备，在运转稳定后试验各事故按钮，要求开关均能跳闸，红灯熄灭，绿灯亮，事故报警响。 确认转动机械及其电气设备检修调试完毕，附属仪表、DCS控制系统投运正常，对设备进行全面检查，无问题后通知调度，通知电气人员检查送电。三、锅炉运行的安全防护对于压力容器操作人员，安全要求如下：操作人员必须遵守压力容器安全操作规程；压力容器操作人员必须是受过培训，经过考核并取得操作资格证书的人员，必须了解压力容器基本结构和主要技术参数，熟悉操作工艺条件；应做到平稳操作，缓慢加压和卸压，缓慢地升温和降温，运行期间，保持压力和温度的相对稳定；一二三三、锅炉运行的安全防护对于压力容器操作人员，安全要求如下：严禁超温、超压运行；做好班前、班中和班后的检查工作，及时发现设备的不正常状态，及时采取措施进行处理；认真填写操作记录。四五六三、锅炉运行的安全防护锅炉运行人员安全防护注意事项1.司炉工必须持证上岗，锅炉、安全阀、压力表每年报（送）检一次。2.蒸汽压力基本达到设计要求或劳动部门批准的标准。3.炉壳、炉筒、炉胆、炉管部位无严重腐蚀，炉墙密封完整，保温完好，无冒烟现象。4.传动和供水系统操作可靠、一台锅炉配置两台供水泵、每周循环使用一次。三、锅炉运行的安全防护锅炉运行人员安全防护注意事项5.锅炉必须保证在负压下运行。6.各控制阀门装置齐全，动作灵敏可靠。7.每班冲洗水位表一次、冲洗要戴好防护手套，脸部不要正对水位表。8.每班冲洗压力表一次、应冲洗压力表的存水弯管，防止污垢堵塞。三、锅炉运行的安全防护锅炉运行人员安全防护注意事项9.每班排污两次，排污选在高水位、低负荷时进行。10.每周最少手动试安全阀一次。当压力升至供汽压力时，手动操作两只安全阀排汽一次。 每月升压操作安全阀自动排汽一次。11.发现锅炉人孔、手孔、观察孔漏水漏汽，应及时紧固，损坏严重的应更换。更换时应将锅炉水温降到60度以下。12.锅炉需配置水处理器、每班试纸检查一次水质、每周抽样送品管部检测一次、水质达标数据：给水总硬度＜0.03 PH值≥7、炉水总碱度6-12 PH值10-12 氯化物＜ 44.5。 三、锅炉运行的安全防护 13、锅炉爆炸产生原因①超压：使受压元件应力超过强度极限而破裂。②超温：受压元件材料超过其允许使用温度，强度下降或严重缺水的情况下进水而开裂。③磨损、腐蚀：磨损使材料减薄，承压能力降低；腐蚀使钢板发生苛性脆化。三、锅炉运行的安全防护 ④裂纹：锅炉频繁启停或压力、负荷波动频繁，产生疲劳开裂。 主要原因是先天性缺陷（锅炉本身的问题）和运行管理不善（安全附件不全、不灵，违章操作和擅离岗位，设备带病运行和未及时发现裂纹、腐蚀等隐患，无水处理设施或水处理设施失效等）。三、锅炉运行的安全防护14、锅炉爆炸预防措施：防止超压（定期人工和自动排污，防止安全阀锈死；定期冲洗压力表下的存水弯管；长期停用的设备要定期做水压试验）。防止超温过热（防止缺水、防止积垢）。防止腐蚀（水处理达标保证给水、炉水质量合格，加强停炉保养、及时清除烟灰）。①②③三、锅炉运行的安全防护14、锅炉爆炸预防措施：④防止裂纹和起槽（燃烧稳定，禁止骤冷骤热）。⑤杜绝先天性缺陷（严把新锅炉和锅炉维修后的验收关）。 好好做安全一定有人因你而安全
