作业现场安全标志标识pptx

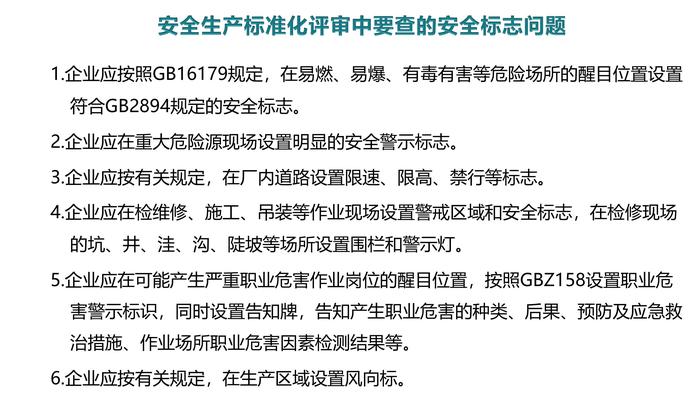

2024/8/23作业场所安全标志标识设置的那些事儿 能源化工大数据平台-能化人必备 行业首创，不办会员也可扫码下载。 ※100万+标准规范，国标/行标/ASME/ASTM/国际标准全都有。 ※10万+HSE资料，全网最全，安全标准化/隐患排查/双控/法律法规。 ※10万+化工论文/电力论文/安全论文/环保论文。 ※10万+行业分析报告/图集/规范。 ※10万+行业书籍/教材。更多资料，登录www.cnmhg.com VIP会员尊贵权限 # 100万+标准规范随意下。 # 10万+HSE资料随意下 # 10万+化工论文/电力论文/安全论文/环保论文随意下。 # 10万+行业分析报告/图集/规范随意下。 # 10万+行业书籍/教材随意下。 #更有VIP会员合集专享。关注公众号，随时掌握行业动态加小编微信，进群天天享免费资料。 安全生产标准化评审时需要查“安全标志一览表，载明每个安全标志使用的场所；装置现场、仓库、罐区、装卸区等危险场所安全标志设置情况；重大危险源现场安全警示标志和告知牌。厂区道路限速、限高、禁行等标志；职业危害岗位警示标志和告知牌。”等安全生产标准化评审中要查的安全标志问题1.企业应按照GB16179规定，在易燃、易爆、有毒有害等危险场所的醒目位置设置符合GB2894规定的安全标志。 2.企业应在重大危险源现场设置明显的安全警示标志。 3.企业应按有关规定，在厂内道路设置限速、限高、禁行等标志。 4.企业应在检维修、施工、吊装等作业现场设置警戒区域和安全标志，在检修现场的坑、井、洼、沟、陡坡等场所设置围栏和警示灯。 5.企业应在可能产生严重职业危害作业岗位的醒目位置，按照GBZ158设置职业危害警示标识，同时设置告知牌，告知产生职业危害的种类、后果、预防及应急救治措施、作业场所职业危害因素检测结果等。 6.企业应按有关规定，在生产区域设置风向标。安全生产标准化评审中要查的安全标志问题二、关于危险化学品安全周知牌（卡）的设置 危险化学品从业单位应严格按照《安全标志及其使用导则》（GB2894-2008）和《常用危险化学品安全周知卡编制导则》（HG23010-1997）等要求，组织技术人员制作“危险化学品安全周知牌（卡）”，并在易燃、易爆、有毒有害等作业场所醒目位置悬挂或张贴。“危险化学品安全周知牌（卡）”应以规范的文字、图形符号和数字及字母的组合形式表示该危险化学品所具有的危险、有害特性、安全使用的注意事项及防护措施、紧急情况下的应急处置办法等相关内容，不得简单采用代码、符号等替代。 危险化学品从业单位还应按有关规定在厂内道路设置限速、限高、禁行等安全警示标志牌，在生产区域设置风向标，在车间、仓库的重要设施或通道位置设立有标注其功能用途及火灾危险性的标志牌。 三、关于重大危险源场所标志牌的设置 危险化学品从业单位应在构成重大危险源的场所设立“重大危险源安全警示标志牌”、“重大危险源危险物质安全周知牌”。“重大危险源安全警示标志牌”应由禁止标志、警告标志、警示用语等组合构成，重大危险源场所要根据其危险物质以及其它危险化学品的危险特性选取一个或多个禁止标志、警告标志；警示用语为重大危险源生产区域或重大危险源储存区域。“重大危险源危险物质安全周知牌”应标注相关重大危险源的成分、特性、最大存放数量以及应急救援方式等。 一、基本概念 安全色 ：传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色。 红色 蓝色　　 黄色　　 绿色 安全色的使用 对比色 ：使安全色更加醒目的反衬色，包括黑、白两种颜色。 黑色　　黑色用于安全标志的文字、图形符号和警告标志的几何边框。　　 白色　　白色作为安全标志红、蓝、绿的背景色，也可用于安全标志的文字和图形符号。 安全色的使用安全色与对比色同时使用时，应按下表规定搭配使用。　　 安全色的使用安全色与对比色的相间条纹 安全色的使用二、使用导则 红色　　各种禁止标志（参照GB2894）；交通禁令标志；消防设备标志；机械的停止按钮、刹车及停车装置的操纵手柄；机器转动部件的裸露部分；仪表刻度盘上极限位置的刻度；各种危险信号旗等。 黄色　　各种警告标志（参照GB2894）；道路交通标志和标线中警戒标志；警告信号旗等。 安全色的使用 蓝色　　各种指令标志（参照GB2894）；道路交通标志和标线中指令标志。 　　 绿色　　各种提示标志（参照GB2894）；机器启动按钮；安全信号旗；急救站、疏散通道、避险处、应急避难场所等。 安全色的使用安全色与对比色相间条纹 红色与白色相间条纹 　　应用于交通运输等方面所使用防护栏杆及隔离墩；液化石油气汽车槽车的条纹；固定禁止标志的标志杆上的色带等。 安全色的使用黄色与黑色相间条纹 应用于各种机械在工作或移动时容易碰撞的部位，如移动式起重机的外伸腿、起重臂的端部、起重吊钩和配重；剪板机的压紧装置；冲床的滑块等有暂时或永久危险的场所或设备；固定警告标志的标志杆上的色带 。 安全色的使用蓝色与白色相间条纹 　 应用于道路交通的指示性导向标志，固定指令标志的标志杆下部的色带。安全色的使用绿色与白色相间条纹 应用于固定提示标志杆上的色带。安全色的使用三、检查与维修 凡涂有安全色的部位，最少半年至一年检查一次，应经常保持整洁、明亮，如有变色、褪色等不符合安全色范围，逆反射系数低于70%的要求或安全色的使用环境时，应及时重涂或更换，以保证安全色正确、醒目，达到安全警示的目的。 安全色的使用作业场所安全标志标识设置要求一、基本识别色1 根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样（强制性条款）。 工业管道的基本识别色、识别符号和安全标识 二、 基本识别色标识方法 工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。　　a)管道全长上标识；　　b)在管道上以宽为150mm的色环标识；　　c)在管道上以长方形的识别色标牌标识；　　d)在管道上以带箭头的长方形识别色标牌标识；　　e)在管道上以系挂的识别色标牌标识。工业管道的基本识别色、识别符号和安全标识1 当采用 二 中b），c），d），e）方法时，二个标识之间的最小距离应为10m。 2 二 中c），d），e）的标牌 最小尺寸应以能清楚观察识别色来确定。 3 当管道采用 二 中b），c），d），e） 基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。工业管道的基本识别色、识别符号和安全标识 三、 识别符号　　工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：　　4.1 物质名称的标识　　a）物质全称。例如：氮气、硫酸、甲醇。　　b）化学分子式。例如：N2、H2SO4、CH3OH。 工业管道的基本识别色、识别符号和安全标识四、 物质流向的标识　　a）工业管道内物质的流向用箭头表示（见a）图），如果管道内物质的流向是双向的，则以双向箭头表示（见b）图）。　　b）当基本识别色的标识方法采用d）和e）时，则标牌的指向就作为表示管道内的物质流向（见c）和d）图），如果管道内物质流向是双向的，则标牌指向应做成双向的（见e）图）。 工业管道的基本识别色、识别符号和安全标识 五 安全标识1 危险标识（强制性条款）　 a）适用范围：管道内的物质，凡属于GB13690所列的危险化学品，其管道应设置危险标识。　　b）表示方法：在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带，安全色范围应符合GB2893的规定。　　c）表示场所：基本识别色的标识上或附近。 工业管道的基本识别色、识别符号和安全标识 2 消防标识（强制性条款）　　工业生产中设置的消防专用管道应遵守“消防安全标志GB13495-1992”的规定，并在管道上标识“消防专用”识别符号。 工业管道的基本识别色、识别符号和安全标识作业场所安全标志标识设置要求一、规范性引用文件　　　　GB 2893安全色　　GB/T 10001(所有部分) 标志用公共信息图形符号　　GB 10436作业场所微波辐射卫生标准　　GB 10437 作业场所超高频辐射卫生标准　　GB 12268-2005危险货物品名表　　GB/T 15566(所有部分) 公共信息导向系统 设置原则与要求 安全标志及其使用二、术语和定义　　下列术语和定义适用于本标准。　　1 安全标志 　　用以表达特定安全信息的标志，由图形符号、安全色、几何形状(边框)或文字构成。　　2 安全色 　　传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色。　　3 禁止标志 　　禁止人们不安全行为的图形标志。　　4 警告标志 　　提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。　　5 指令标志 　　强制人们必须做出某种动作或采用防范措施的图形标志。　　6 提示标志 　　向人们提供某种信息(如标明安全设施或场所等)的图形标志。　　安全标志及其使用 7 说明标志 　　向人们提供特定提示信息(标明安全分类或防护措施等)的标记，由几何图形边框和文字构成。　　8 环境信息标志 　　所提供的信息涉及较大区域的图形标志。标志种类代号：H。　　9 局部信息标志 　　所提供的信息只涉及某地点，甚至某个设备或部件的图形标志。标志种类代号：J。安全标志及其使用 三、标志类型　　安全标志分禁止标志、警告标志、指令标志和提示标志四大类型。安全标志及其使用38　1 禁止标志（40个）　 禁止标志的基本形式是带斜杠的圆边框。安全标志及其使用安全标志及其使用安全标志及其使用安全标志及其使用安全标志及其使用安全标志及其使用2 警告标志（39个） 警告标志的基本型式是正三角形边框。 安全标志及其使用安全标志及其使用安全标志及其使用安全标志及其使用安全标志及其使用安全标志及其使用503 指令标志（16个）　指令标志的基本型式是圆形边框。安全标志及其使用安全标志及其使用安全标志及其使用4 提示标志（9个）　 提示标志的基本型式是正方形边框。 安全标志及其使用安全标志及其使用55提示标志的方向辅助标志：　　提示标志提示目标的位置时要加方向辅助标志。按实际需要指示左向时，辅助标志应放在图形标志的左方；如指示右向时，则应放在图形标志的右方。 安全标志及其使用5 文字辅助标志　5.1 文字辅助标志的基本型式是矩形边框。　5.2 文字辅助标志有横写和竖写两种形式。　　安全标志及其使用 5.2.1 横写时，文字辅助标志写在标志的下方，可以和标志连在一起，也可以分开。　　禁止标志、指令标志为白色字；警告标志为黑色字。禁止标志、指令标志衬底色为标志的颜色，警告标志衬底色为白色。安全标志及其使用 5.2.2 竖写时，文字辅助标志写在标志杆的上部。　　禁止标志、警告标志、指令标志、提示标志均为白色衬底，黑色字。　　标志杆下部色带的颜色应和标志的颜色相一致。 5.2.3 文字字体均为黑体字。 安全标志及其使用四、安全标志牌的要求　　1 标志牌的衬边　　安全标志牌要有衬边。除警告标志边框用黄色勾边外，其余全部用白色将边框勾一窄边，即为安全标志的衬边，衬边宽度为标志边长或直径的0.025倍。　　2 标志牌的材质　　安全标志牌应采用坚固耐用的材料制作，一般不宜使用遇水变形、变质或易燃的材料。有触电危险的作业场所应使用绝缘材料。 　　3 标志牌表面质量　　标志牌应图形清楚，无毛刺、孔洞和影响使用的任何疵病。 安全标志及其使用五、 标志牌的设置高度　　标志牌设置的高度，应尽量与人眼的视线高度相一致。悬挂式和柱式的环境信息标志牌的下缘距地面的高度不宜小于2m；局部信息标志的设置高度应视具体情况确定。 安全标志及其使用 六、安全标志牌的使用要求　　1 标志牌应设在与安全有关的醒目地方，并使大家看见后，有足够的时间来注意它所表示的内容。环境信息标志宜设在有关场所的入口处和醒目处；局部信息标志应设在所涉及的相应危险地点或设备(部件)附近的醒目处。 安全标志及其使用 2 标志牌不应设在门、窗、架等可移动的物体上，以免标志牌随母体物体相应移动，影响认读。标志牌前不得放置妨碍认读的障碍物。 3 标志牌的平面与视线夹角应接近90°，观察者位于最大观察距离时，最小夹角不低于75°。安全标志及其使用 4 标志牌应设置在明亮的环境中。　5 多个标志牌在一起设置时，应按警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列。　6 标志牌的固定方式分附着式、悬挂式和柱式三种。悬挂式和附着式的固定应稳固不倾斜，柱式的标志牌和支架应牢固地联接在一起。　7 其他要求应符合“图形标志使用原则与要求 GB/T 15566”的规定。安全标志及其使用 七、 检查与维修　　1 安全标志牌至少每半年检查一次，如发现有破损、变形、褪色等不符合要求时应及时修整或更换。　　2 在修整或更换激光安全标志时应有临时的标志替换，以避免发生意外的伤害。 安全标志及其使用作业场所安全标志标识设置要求一、 图形标识 图形标识分为禁止标识、警告标识、指令标识和提示标识。 工作场所职业病危害警示标志根据图形标识的设置位置，可将其分为：　　环境信息标识(H)：所提供的信息涉及较大区域的图形标识。　　局部信息标识(J)：所提供的信息只涉及某地点，甚至某个设备或部件的图形标识。工作场所职业病危害警示标志禁止标识 —— 禁止不安全行为的图形，如“禁止伸入”标识。 工作场所职业病危害警示标志警告标识 —— 提醒对周围环境需要注意，以避免可能发生危险的图形，如“当心坠落”标识。 工作场所职业病危害警示标志70指令标识 —— 强制做出某种动作或采用防范措施的图形，如“戴防毒面具”标识。 工作场所职业病危害警示标志提示标识 —— 提供相关安全信息的图形。 工作场所职业病危害警示标志图形标识可与相应的警示语句配合使用。图形、警示语句和文字设置在作业场所入口处或作业场所的显著位置。工作场所职业病危害警示标志二、警示线　　警示线是界定和分隔危险区域的标识线，分为红包、黄色和绿色三种。按照需要，警示线可喷涂在地面或制成色带设置。工作场所职业病危害警示标志三 警示语句　　警示语句是一组表示禁止、警告、指令、提示或描述工作场所职业病危害的词语。警示语句可单独使用，也可与图形标识组合使用。工作场所职业病危害警示标志75 除基础警示语外，在特殊情况下，可自行编制适当的警示语句。警示语句既可单独使用，又可组合使用，也可构成完整的句子。工作场所职业病危害警示标志 四、 有毒物品作业岗位职业病危害告知卡　　根据实际需要，由各类图形标识和文字组合成《有毒物品作业岗位职业病危害告知卡》（以下简称告知卡）。 《告知卡》是针对某—职业病危害因素，告知劳动者危害后果及其防护措施的提示卡。 《告知卡》设置在使用有毒物品作业岗位的醒目位置。 工作场所职业病危害警示标志有毒物品作业岗位职业病危害告知卡　　 内容与说明　　《告知卡》是设置在使用高毒物品作业岗位醒目位置上的一种警示，它以简洁的图形和文字，将作业岗位上所接触到的有毒物品的危害性告知劳动者，并提醒劳动者采取相应的预防和处理措施。《告知卡》包括有毒物品的通用提示栏、有毒物品名称、健康危害、警告标识、指令标识、应急处理和理化特性等内容。　　工作场所职业病危害警示标志1 通用提示栏　　在《告知卡》的最上边一栏用红底白字标明“有毒物品，对人体有害，请注意防护”等作为通用提示 2 有毒物品名称　　用中文标明有毒物品的名称。名称要醒目清晰，位于《告知卡》的左上方，可能时应提供英文名称。 3 健康危害　　简要表述职业病危害因素对人体健康的危害后果，包括急、慢性危害和特殊危害。此项目位于《告知卡》的中上部位。 工作场所职业病危害警示标志4 警告标识　　在名称的正下方，设置相应的警示语句或警告标识，有多种危害时，可设置多重警告标识或警示语句。 5 应急处理　　简要表述发生急性中毒时的应急救治与预防措施。 6 指令标识　　用警示语句或指令标识表示要采取的职业病危害防护措施。 工作场所职业病危害警示标志7 理化特性　　简要表述有毒物品理化、燃烧和爆炸危险等特性。 8 救援电话　　设立用于在发生意外泄漏或者其他可能引起职业病危险情况下的紧急求助电话，便于组织相应力量进行救援工作。 9 职业卫生咨询电话　　为劳动者设立的提供职业病危害防范知识和建议的咨询电话。 工作场所职业病危害警示标志五、使用有毒物品作业场所警示标识的设置 在使用有毒物品作业场所入口或作业场所的显著位置，根据需要，设置“当心中毒”或者“当心有毒气体”警告标识，“戴防毒面具”、“穿防护服”，“注意通风”等指令标识和“紧急出口”、“救援电话”等提示标识。 工作场所职业病危害警示标志依据《高毒物品目录》，在使用高毒物品作业岗位醒目位置设置《告知卡》。 卫生部卫法监发[2003]第142号《高毒物品目录》界定的高毒物品共54种，包括：氨、苯、苯胺、甲醛、硫化氢、氯化汞等。工作场所职业病危害警示标志在高毒物品作业场所，设置红色警示线。在一般有毒物品作业场所，设置黄色警示线。警示线设在使用有毒作业场所外缘不少于30cm处 在高毒物品作业场所应急撤离通道设置紧急出口提示标识。在泄险区启用时，设置“禁止入内”、“禁止停留”警示标识，并加注必要的警示语句。 可能产生职业病危害的设备发生故障时，或者维修、检修存在有毒物品的生产装置时，根据现场实际情况设置“禁止启动”或“禁止入内”警示标识，可加注必要的警示语句。 工作场所职业病危害警示标志六、其他职业病危害工作场所警示标识的设置 在产生粉尘的作业场所设置“注意防尘”警告标识和“戴防尘口罩”指令标识。 工作场所职业病危害警示标志2024/8/2386在可能产生职业性灼伤和腐蚀的作业场所，设置“当心腐蚀”警告标识和“穿防护服”、“戴防护手套”、“穿防护鞋”等指令标识。工作场所职业病危害警示标志87在产生噪声的作业场所，设置“噪声有害”警告标识和“戴护耳器”指令标识。 工作场所职业病危害警示标志88在高温作业场所，设置“注意高温”警告标识。工作场所职业病危害警示标志在可引起电光性眼炎的作业场所，设置“当心弧光”警告标识和“戴防护镜”指令标识。工作场所职业病危害警示标志存在生物性职业病危害因索的作业场所，设置“当心感染”警告标识和相应的指令标识。 存在放射性同位素和使用放射性装置的作业场所，设置“当心电离辐射”警告标识和相应的指令标识。 工作场所职业病危害警示标志七、设备警示标识的设置　　在可能产生职业病危害的设备上或其前方醒目位置设置相应的警示标识。 八、产品包装警示标识的设置　　可能产生职业病危害的化学品、放射性同位素和含放射性物质的材料的，产品包装要设置醒目的相应的警示标识和简明中文警示说明。警示说明载明产品特性、存在的有害因素、可能产生的危害后果，安全使用注意事项以及应急救治措施内容。 工作场所职业病危害警示标志 九、贮存场所警示标识的设置　　贮存可能产生职业病危害的化学品、放射性同位素和含有放射性物质材料的场所，在入口处和存放处设置相应的警示标识以及简明中文警示说明。 工作场所职业病危害警示标志十、职业病危害事故现场警示线的设置 在职业病危害事故现场，根据情况，设置临时警示线，划分出不同功能区。 红色警示线设在紧邻事故危害源周边。将危害源与其他的区域分隔开来，限佩戴相应防护用具的专业人员可以进入此区域。 黄色警示线设在危害区域的周边，其内外分别是危害区和洁净区，此区域内的人员要佩戴适当的防护用具，出入此区域的人员必须进行洗消处理。 绿色警示线设在救援区域的周边，将救援人员与公众隔离开来。患者的抢救治疗、指挥机构设在此区内。 工作场所职业病危害警示标志2024/8/23让安全成为一种习惯
