文|CAD自学网，作者：摩尔

之前有朋友碰到这样一个问题，通常cad匹配工具会将源对象的特性都匹配给，被刷到的对象，包括且不限于颜色、图层。但是，朋友想要匹配颜色，不想匹配线型。

安排！

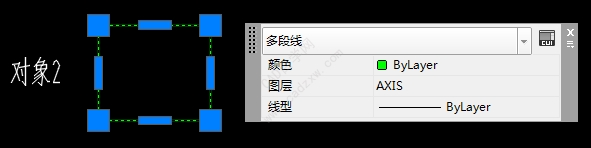

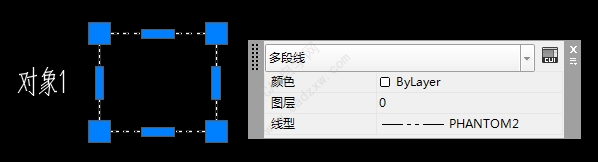

有如下两个矩形对象，每个的颜色、图层和线型不一样。

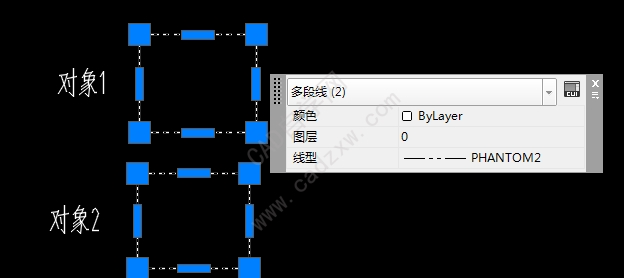

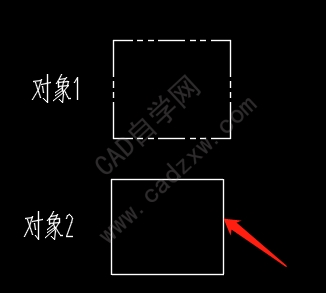

选择对象1，命令行输入ma，然后选择对象2。可以看到，对象2变成了与对象1一模一样了。

如果只想匹配对象1的颜色，而且其他特性不变如何做呢？

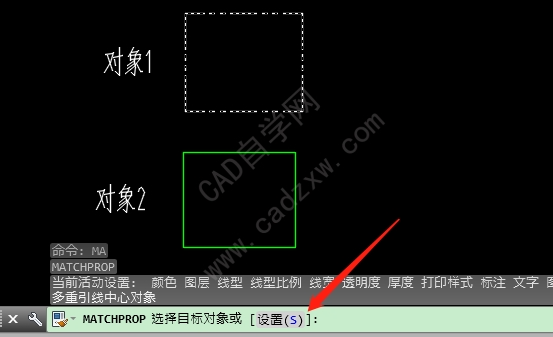

选择对象1，命令行输入 ma，可见对话框有个设置选项，输入s。

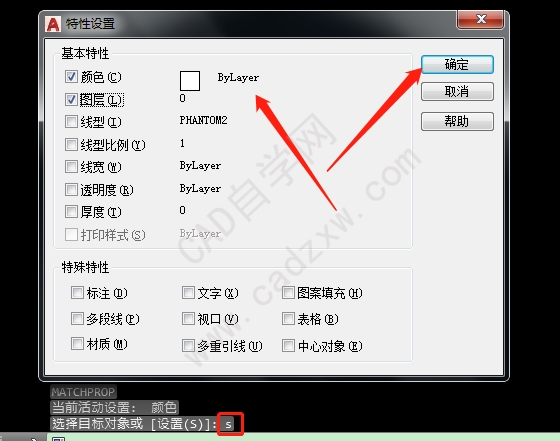

输入s后，随之便会弹出特性设置窗口，将除“颜色”以外的特性，取消勾选，然后单击确定。

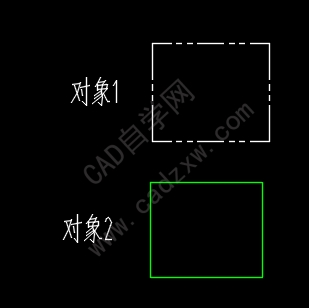

然后选择对象2，可见对象2改变了颜色，线型并没有改变。

动图演示：

再次，学废了吗？

（完）
