管道安装中的支架和保温如何做才算好？

↓ 一个 管道样板 实例 ↓

↓看看细节↓

1、支架制作时采用钢板作为支架的底座，在安装时不会造成支架底座在刷粉或装饰面产生半明半暗现象。

2、门型支架在900转角时，采用450倒角拼焊而且在型钢割900角时不要割透，采用气焊进行整体转角，然后用电焊进行拼缝焊接。

3、采用管线综合平衡电脑模拟技术，做到集中布管统一支架。

↓集中布管统一支架↓

↓支架做法实例欣赏↓

关键工序：墙面管道支架底座应采用钢板底座。

↓工程实例欣赏↓

↓反面实例解读↓

管道保温做法：

1、将顺着管道方向保温板接口由原来的900改为，采用300~450裁口粘胶连接,从而提高粘胶接触面1.4~2倍。

2、垂直管道保温接口处， 外包一层100~150mm宽相同保温层，以提高接口处保 温的薄弱环节。

3、方形风管保温900转角 处采用45度拼装，保温板 裁900角时不要割透，预留 5mm厚作为整体转角用， 然后用胶水进行拼缝。

↓ 管道金属保护壳做法 实例欣赏↓

↓管道金属保护壳做法解读↓

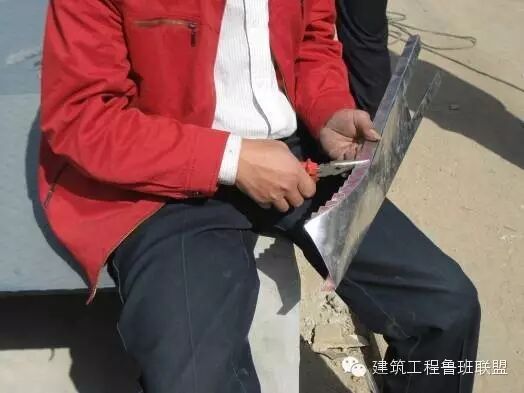

测量下料、弯头处制作模具

↓

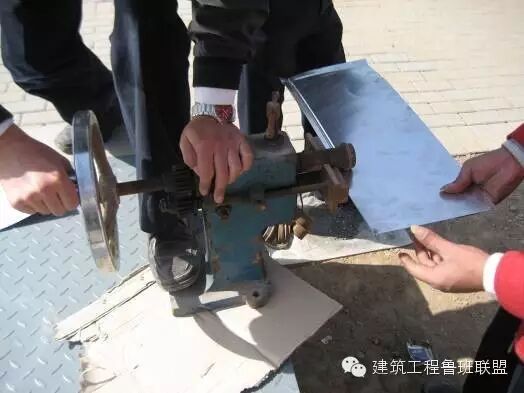

机械翻边

↓

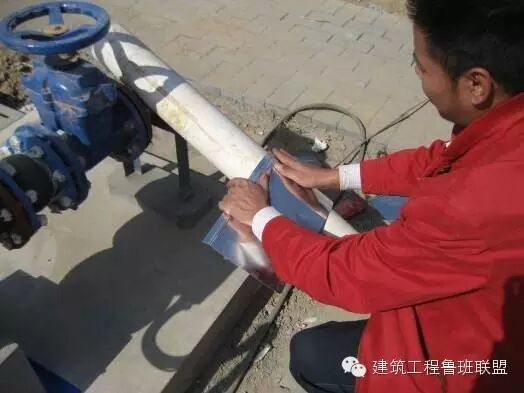

沿管弯弧

↓

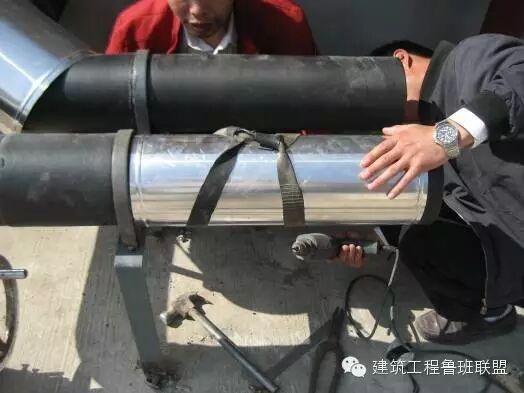

安装固定（铆 丁）

↓

法兰、支架处制作安装

↓

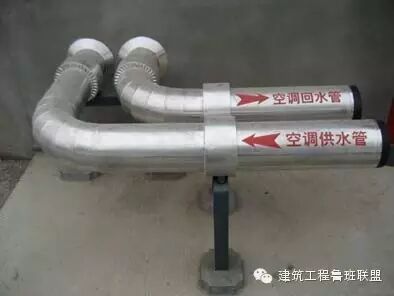

标识、成品保护

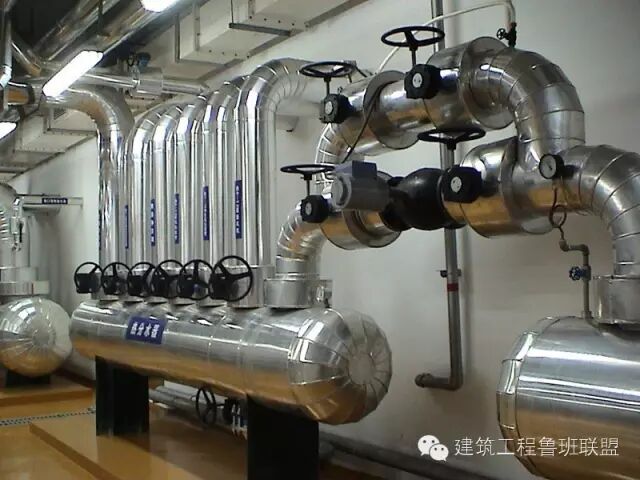

↓成品工程↓

保温保护层外观精美
