独家 | 只需1分钟合成钠离子电池正极材料，先进方法登上《自然》



在世界著名的《自然》期刊上，最近刊登了由埃及亚历山大市科学研究与技术应用城的研究人员开发的一种新方法。极大的降低了每个制备步骤所需的成本和时间。

科研人员使用埃及稻草灰作为微波吸收剂，合成、结晶和碳包覆磷酸铁钠-碳复合材料 (NaFePO  ₄  -C) 的混合物。

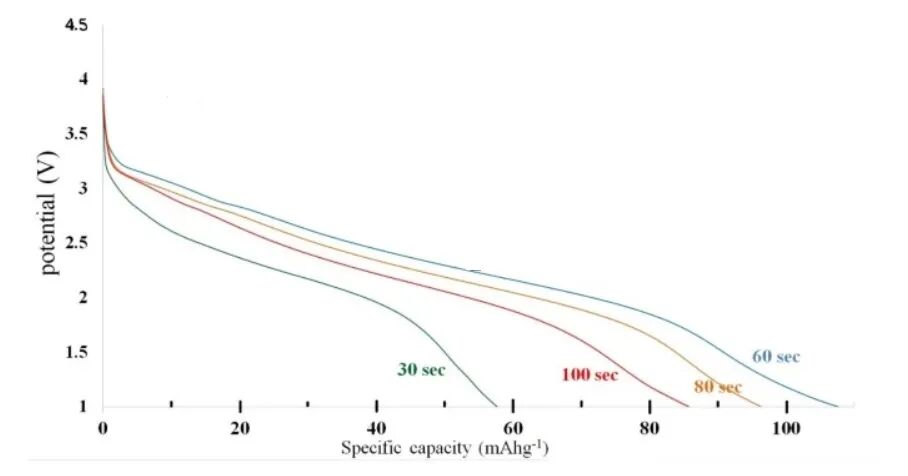

图1：显示不同时间微波加热制备的样品的放电容量（0.2 C 倍率）的第一次放电曲线

这种正极活性材料可以使用不同的微波加热时间制备。研究人员发现，对于钠离子电池而言，最佳合成时间是1分钟。合成后的材料，在0.2C下放电，可以获得接近110mAh/g的能量密度。40个循环后，容量还可以保持93%。

这种方法最大的特点是不需要高纯度惰性气体，从而降低了成本。

“康桥电池能源CamCellLab”公众号发现：这种方法的快速加热不允许晶体生长完成，产生的颗粒的形状和尺寸不规则且不均匀。而这些颗粒往往会团聚，形成平均尺寸约为 300 nm 的较大颗粒，这限制了钠离子的扩散性。这是以后这种方法需要改进的，同时，制造这种钠离子电池正极材料的极短合成时间以及低消耗能量是以前任何一种制造方法所无法比拟的。
