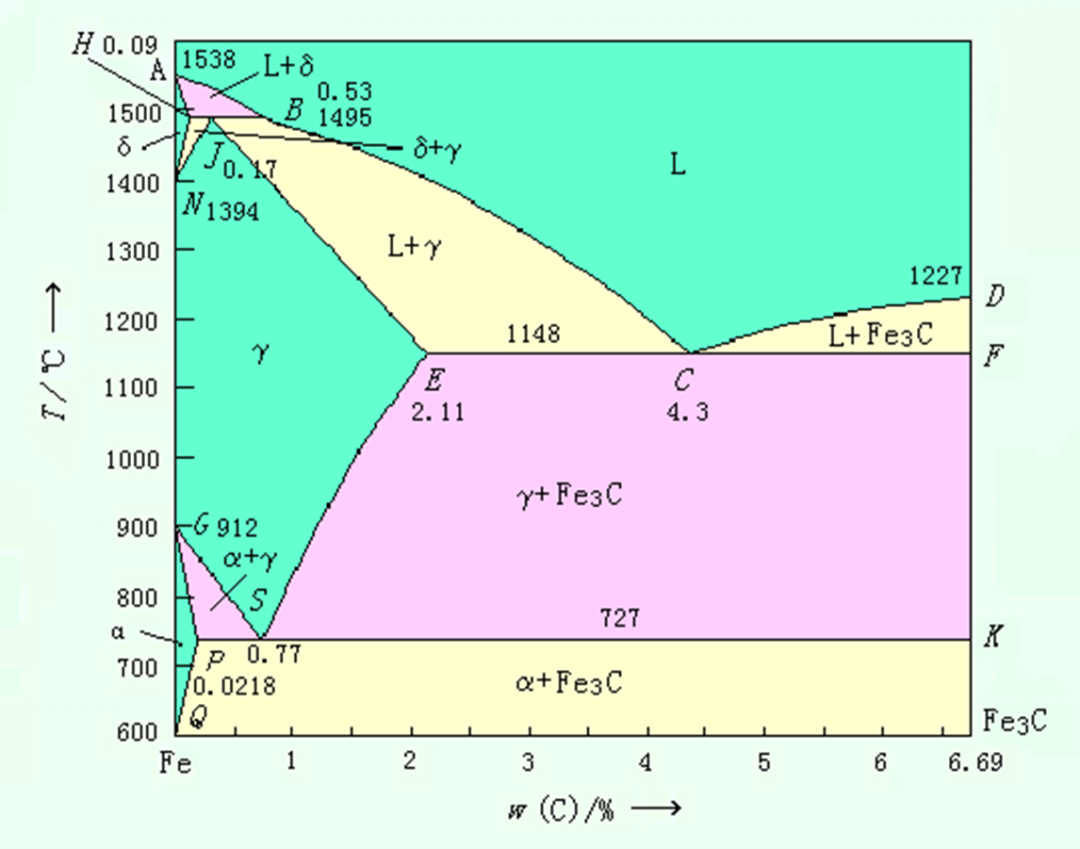

相图中特性点符号及含义
|
特性点 |
温度（℃） |
含碳量（ % ） |
特性点的含义 |
|
A |
1538 |
0 |
纯铁的熔点 |
|
B |
1495 |
0.53 |
包晶转变的液相成分 |
|
C |
1148 |
4.30 |
共晶点 |
|
D |
1227 |
6.69 |
渗碳体熔点 |
|
E |
1148 |
2.11 |
碳在奥氏体中最大溶解度 |
|
F |
1148 |
6.69 |
共晶渗碳体成分点 |
|
G |
912 |
0 |
a-Fe← →r-Fe 同素异构转变点 |
|
H |
1495 |
0.09 |
碳在 a-Fe 中最大溶解度 |
|
J |
1495 |
0.17 |
包晶成分点 |
|
K |
727 |
6.69 |
共析渗碳体成分点 |
|
N |
1394 |
0 |
r-Fe ← → σ -Fe 同素异构转变点 |
|
P |
722 |
0.00218 |
碳在铁素体中最大溶解度 |
|
S |
727 |
0.77 |
共析点 |
|
Q |
600 |
0.008 |
碳在铁素体中溶解度 |
相图主要特性线
|
序号 |
线名及含义 |
|
1 |
AC线，液体向奥氏体转变的开始线，即：L→A |
|
2 |
CD线，液体向渗碳体转变的开始线，即：L→Fe3CI ACD线统称为液相线，在此线以上合金全部处于液相状态，用符号L表示。 |
|
3 |
AE线，液体向奥氏体转变的终止线。 |
|
4 |
ECF线，水平线、共晶线。 AECF线统称为固相线，液体合金冷却至此线，全部结晶为固体，此线下为固相区 |
|
5 |
ES线，又称Acm线，是碳在奥氏体中溶解度曲线，即：L→Fe3CII |
|
6 |
GS线，又称A3线。 |
|
7 |
GP线，是奥氏体向铁素体转变的终止线。 |
|
8 |
PSK线，共析线，又称A1线。 |
|
9 |
PQ线，碳在铁素体中的溶解度曲线。 |
相图的相区

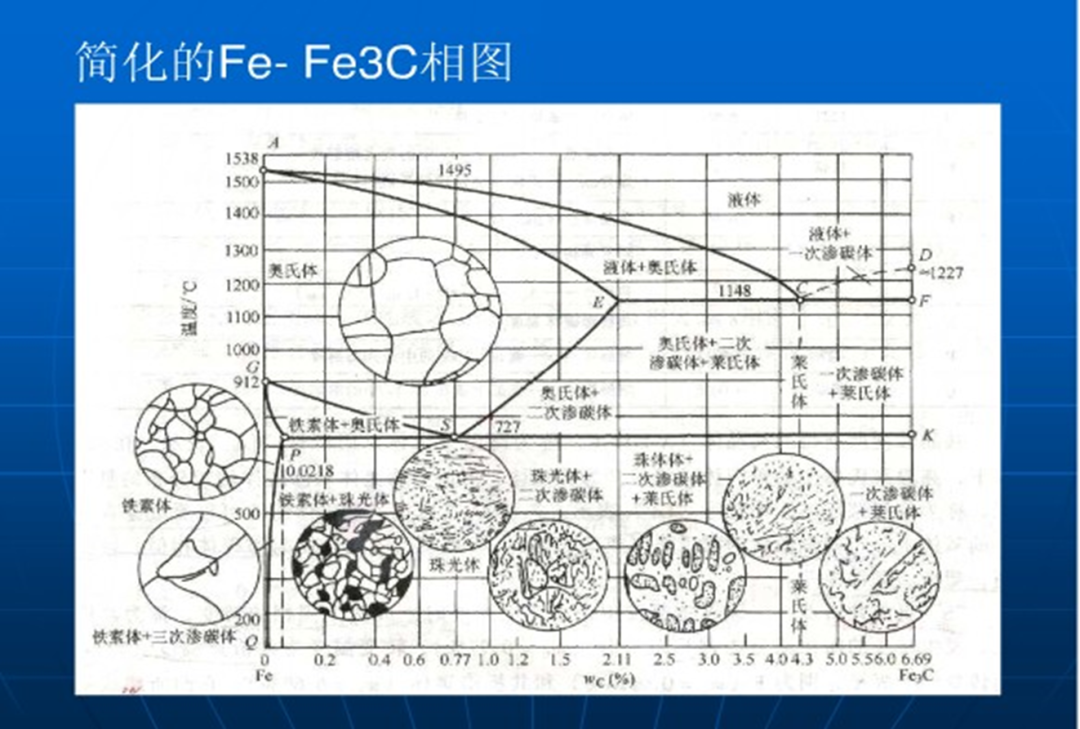

1.单相区，简化的Fe-Fe3C相图中有F、A、L和Fe3C四个单相区。
2.两相区，简化的Fe-Fe3C相图中有L+A、L+Fe3C、A+F、A+FeC和F+Fe3C五个两相区。
每个两相区都与相应的两个单相区有相邻两条三相共存线，即：
共晶线：ECF、L、A和Fe3C三相共存。
共析线：PSK、A、F和Fe3C三相共存。
