正文：
2021年6月8日新疆某发电有限公司（以下简称“新疆某公司”）4号机组因一次风机跳闸，处理措施不当、人员误操作，将运行一次风机入口门关闭，加之火检保护配置不当，触发锅炉炉膛负压高三值保护动作，导致机组非计划停运。为吸取事件教训，避免同类事件重复发生，现将事件有关情况通报如下：
新疆某公司2×330MW机组锅炉型号为B&WB-1192/17.5-M，亚临界、自然循环、单汽包、单炉膛、一次中间再热、平衡通风、连续固态排渣，全钢构架悬吊结构煤粉炉。一次风机为单级离心式通风机，型号SFG20.5F-C5A，风机采用变频调节。
炉膛负压情况：光字牌报警定值±1000Pa，炉膛压力高高及低低MFT保护动作定值为±1960Pa。
2021年06月08日，220kVⅠ、Ⅱ母运行，4号机组负荷191MW，AVC、CCS投入，主汽压力14MPa、主汽温度538℃、再热器温度521℃，锅炉水位+5mm、主汽流量578t/h、给水流量622t/h，A、B、D、E磨煤机运行，A、B一次风机、引风机、送风机运行。
03:20:334号炉A一次风机跳闸，6kV开关综保装置报“A、B相故障，Ⅰ段电流保护动作”。
03:20:36A一次风机出口插板门联关（03:22:15关闭）。
03:20:51运行汽机人员切除汽机自动，快速减负荷至134MW。
03:21:00运行锅炉主操作员关闭A一次风机入口调节挡板，一次风机母管压力保持至2.9kPa。
03:21:07运行锅炉副操作员关闭B一次风机入口调节挡板，一次风机母管压力下降至1.2kPa。
03:21:11运行锅炉主操作员紧急停止D磨煤机运行，启动4号炉B层等离子。
03:21:404A、4E磨煤机火检消失，4A、4E磨煤机跳闸。
03:22:40增加B一次风机频率至45Hz时，一次风压母管压力为0kPa，运行副操作员发现误关B一次风机入口调节挡板，立即打开B一次风机入口挡板调节门。
03:22:544号炉炉膛负压高三值开关动作触发锅炉MFT，4号机组与系统解列。
1）A磨正常模式火检保护配置：A磨不在等离子模式与给煤机运行60秒且A磨煤火检四取四与B磨煤火检四取二延时3秒A磨煤机失去煤火检跳闸。
3）A、B磨等离子模式保护配置：在等离子模式等离子断弧4取2磨煤机跳闸。

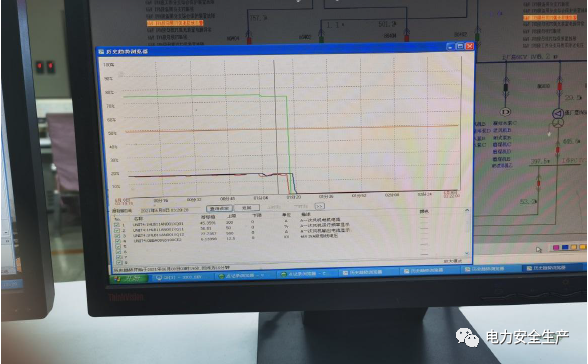

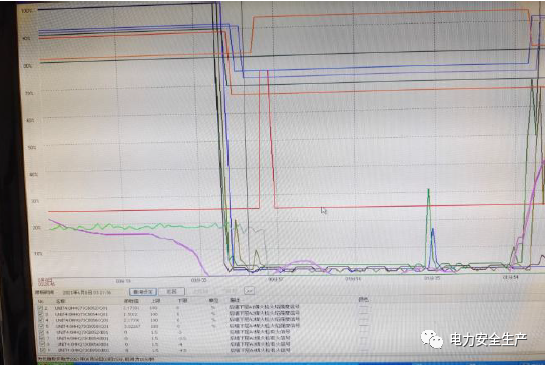

5）03:21:36A磨4个开关量火检均消失，同时模拟量值分别是2.1%、1.5%、2.1%、3.8%。延时3秒后A磨跳闸，保护动作正确。A磨火检动作见图1。
6）03:21:33E磨2号、3号和4号开关量火检消失，同时

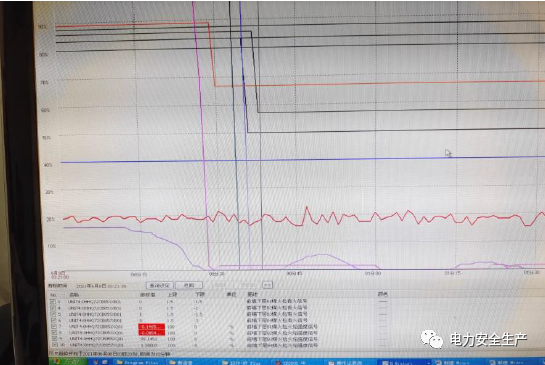

模拟量值分别是1.8%、-0.1%、2.7%、3.8%。延时3秒后E磨跳闸。保护动作正确，E磨火检动作见图2。

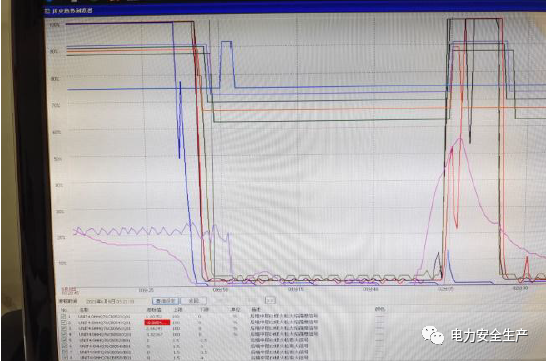

7）03:21:38B磨1号、2号和4号开关量火检消失，模拟量分别是-0.1%、-0.1%、99.1%，1.4%。3号火检存在缺陷，火检信号一直存在。导致B磨未跳闸。B磨火检动作见图3。
1）全炉膛无火保护配置：A层点火正常模式下，且任一煤层或油层投运，且A-E层煤火焰消失，且A-E层油火焰丧失。
2）A-E层煤火焰丧失：A磨煤火检四取四与B磨煤火检四取二延时3秒，B磨煤火检四取四与A磨煤火检四取二延时3秒，C磨煤火检四取四，D磨煤火检四取四，E磨煤火检四取四，五个条件同时满足。
3）A-E层油火焰丧失：A-E层油火检四取三无火。
4）03:21:38B磨1号、2号和4号开关量火检消失，此时
3号火检也本应该消失，若3号火检消失就满足全炉膛无火条件，触发全炉膛无火保护动作。但因3号火检有缺陷，导致保护未动作，因此说明全炉膛无火保护设置不合理，存在拒动的可能。
03:22:39运行人员开始打开B一次风机入口挡板。
03:22:47A3、A4、B1、B2、B4火检有火。
03:22:51A1、A3、A4、E3、E4、B4火检有火。
B一次风机入口挡板开启过程中有部分火检有火，表明锅炉内部存在局部爆燃的情况，03:22:51炉膛压力高高开关动作。
因A一次风机出口挡板关闭不严，主操人员担心一次风泄压，想将A一次风机入口挡板关闭，03:20:53误将运行风机（B一次风机）入口调节挡板指令直接输入0%，入口挡板快速关闭。
03:21:27B一次风机入口挡板关到位，热一次风母管压力降至0kPa，炉膛负压-1106Pa、-1042Pa。
03:21:38B磨1号、2号和4号开关量火检消失，未跳闸。
03:22:24主操人员将B一次风机入口调节挡板指令直接输入99%，挡板快速打开，残留在煤粉管道和磨煤机里面的煤粉快速进入炉膛，发生局部爆燃。

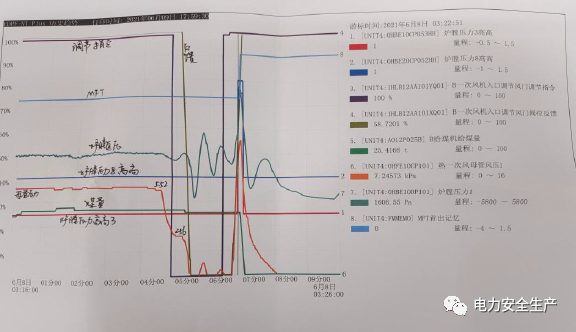

03:22:513个炉膛压力高高开关动作，同时负压模拟量是1606Pa、1131Pa动作，此时一次风机母管压力达到7.24kPa，03:22:55锅炉MFT，负压模拟量是3009Pa、3030Pa，机组解列。

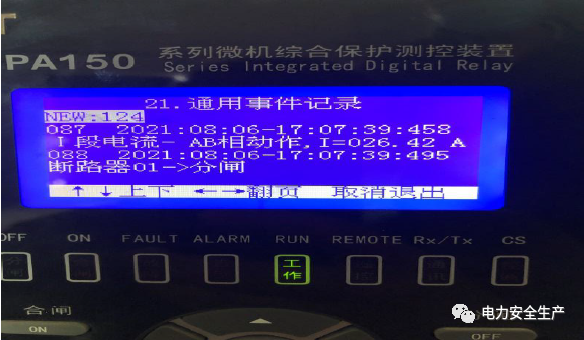

A一次风机高压柜跳闸后综合保护装置报A、B相故障，速断保护动作，动作值26.4A（一次值约为1584A）定值设定25A，0秒。
根据故障情况对A一次风机电缆、电流互感器、真空断路器、避雷器进行检查，绝缘测试均正常。对变频器移相式变压器、电机绝缘及直阻进行测量均正常，校验综保装置正常，检查开关柜及变频器、电缆等一次设备均未发现过热放电痕迹。查阅6kV配电室监控记录，故障时间无运行人员巡检及使用通讯设备。
根据现场设备情况分析能够监测电流的设备有四套分别是：机组故障录波、DCS、厂用电管理系统电压、6kV综保装置，其中只有6kV综保装置监测到故障电流，其他装置均未监测到故障电流、电压。
因快速开机更换了6kV综保装置、避雷器，只对6kV配电设备做了常规检查，还未检查的项目有电缆耐压试验、电流互感器励磁特性试验、电流互感器的变比测试。

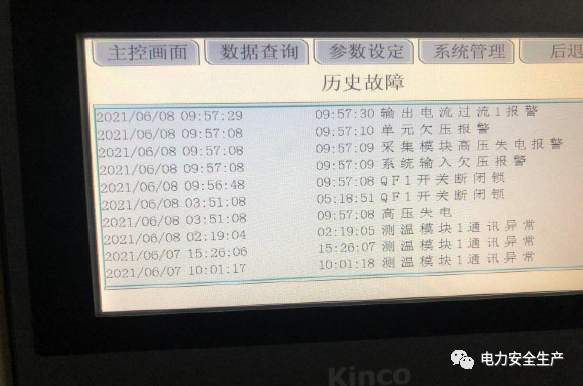

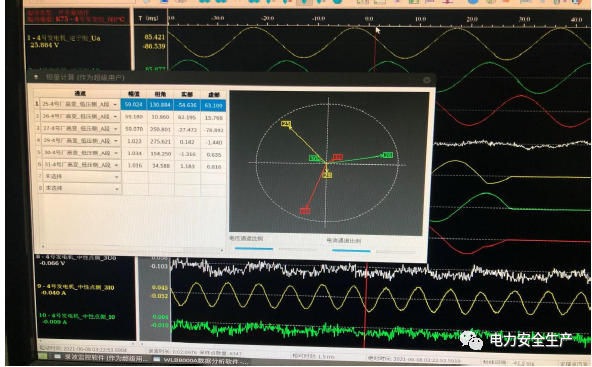

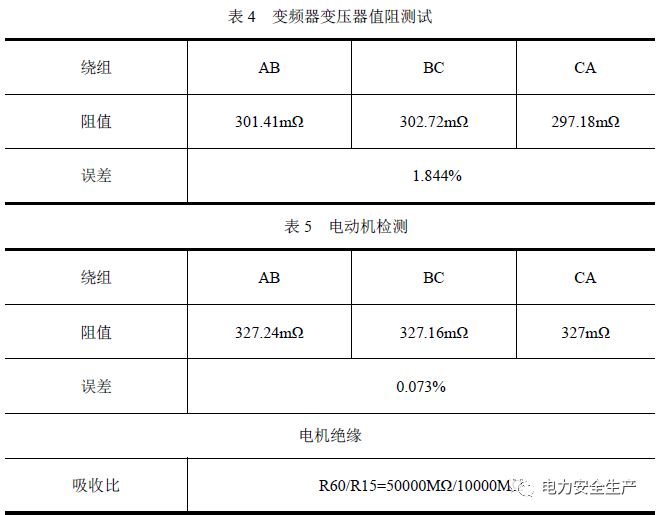

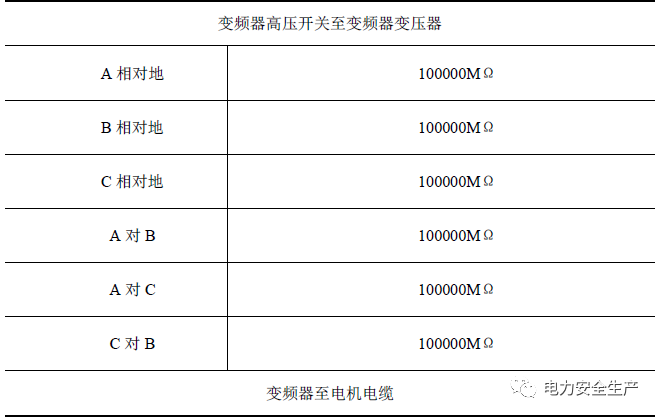

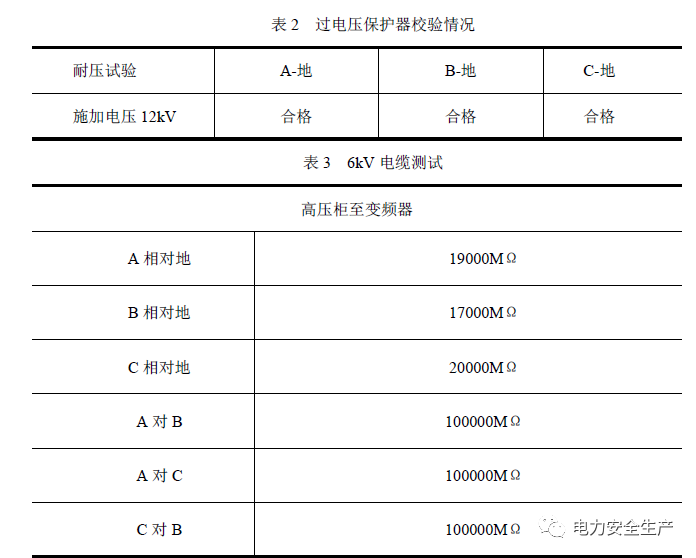

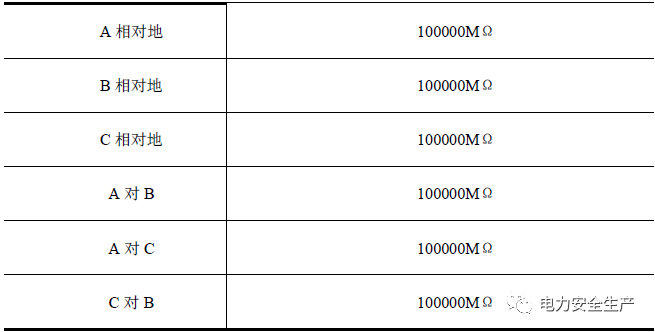

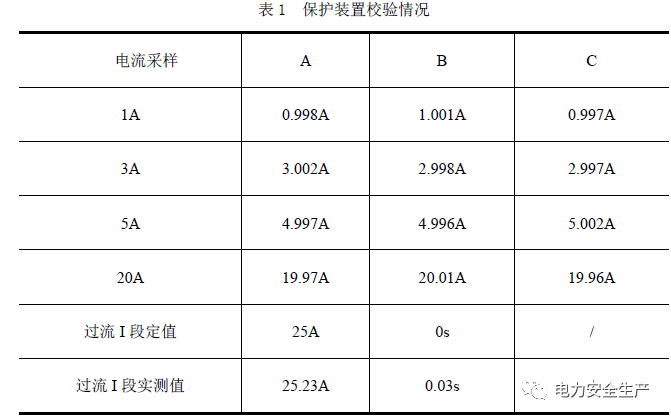

各项设备校验及测试情况见表1~表5，校验和测试结果均显示正常。故障录波情况、6kV保护装置动作记录、DCS动作记录、变频器动作记录依次见图5~图8。
A一次风机因综保装置误动原因跳闸后，运行人员误操作将B一次风机入口调节门关闭，一次风压快速下降，炉膛负压大幅波动，后续又将B一次风机入口调节门全开，残留在煤粉管道和磨煤机内部煤粉快速进入炉膛，发生局部爆燃，炉膛负压高三值保护动作，机组跳闸。
1.保护配置错误，加之设备故障保护拒动。全炉膛无火逻辑中每层火焰丧失是4取4，B3火检因光电转化器故障显示有火，未能触发B层火焰丧失4取4条件，全炉膛无火保护无法触发。
1月21日和2月5日在两次停机阶段未发现B3火检故障。
2.一次风机综保装置故障，一次风机跳闸。综保装置故障原因仍待进一步分析。
1.应急处突能力差，运行人员安全意识淡薄。一是A一次风机跳闸后，错误关闭B一次风机入口调节门，进一步恶化机组运行状态。二是发现误操作后，未分析全开B一次风机入口调节挡板风险，煤粉再次进入炉膛，发生爆燃，触发炉膛负压高三值保护动作，机组跳闸。
2.生产基础管理薄弱。一是生产人员对联锁保护不清晰，且火检保护组态修改错误，未能正确辨识出修改后组态严重违反规程问题，存在重大管理失误；二是火检信号故障缺陷未及时发现，1月21日、2月5日在两次停机阶段未发现B3火检故障缺陷，运行基础管理薄弱；三是现场核查主保护存在13处不符项。
3.控非停措施执行不到位。未深刻吸取哈密热电公司5月23日6号机组人员误操作非停事件教训，重复发生人员误操作事件，控非停措施落实不到位；2021年新疆某公司因事故处突不力，造成非停事件4起，未能深刻吸取本厂事故教训，未能充分辨识风险，未能制定有效防范措施。
1.此次事件暴露出新疆某公司在生产管理上存在诸多不足，针对此次及前4次非停事件新疆某公司应开展全员再学习、再讨论、再治理活动，在思想上态度上提高安全生产意识，深刻吸取事件教训，组织摸排现存管理上不足，制定整改措施，强基础堵漏洞。
2.深入开展运行培训工作，强化风险意识，定期开展辅机故障、复杂工况事故处理演练及机组联锁保护培训，纳入月度考试科目，切实提高运行操作技能。
3.专项开展运行规范化提升工作，重点对交接班、巡回检查、规范操作等基础工作查缺补漏，确保实现上标准岗、干标准活，实现安全生产可控、在控。
4.按照《新疆发电有限公司火电设备可靠性提升专项行动工作方案》要求，重新梳理“设备隐患及薄弱环节清单”，明确治理措施，明确人员责任，明确时间节点，具备条件的立查立改，暂无法整治的制定防范措施。加强设备缺陷管理工作，对于带病运行设备，制定预控措施，编制消缺计划，结合机组停备、设备倒运立即组织消除。
5.继续开展保护定值、逻辑说明、报警梳理工作，确保定值准确、说明清晰、报警有效，同时将保护定值清册及逻辑说明印发生产一线。
6.结合电科院专项排查及安全生产管理督导查评问题，逐项落实整改，落实各岗位管理职责，制定生产管理提升规划，提高生产管理水平。
