1 引言
在过去的文章中，曾经介绍过一个二维边坡稳定性分析模块pyslope【 二维边坡稳定性分析模块pyslope ; 学习工具pyslope---二维边坡稳定性分析软件 】, pyslope使用了Bishop方法进行边坡稳定性分析。本文为大家介绍另一个与之类似的二维边坡稳定性分析模块pyCSS (V0.1.0, 10/8/2022)，这个模块提供了两种计算方法: Fellenius 和 Bishop。 Fellenius方法求解的条件是力矩平衡，但力不平衡；简化的 Bishop方法求解的条件是力矩平衡，力仅在x方向平衡，在y方向不平衡。应当指出的是在目前实践的边坡稳定性分析中，Ordinary/ Fellenius 方法已经很少使用，4种流行的分析方法分别为： GLE/M-P, 简化的Janbu, 简化的 Bishop和 Spencer方法。
本文描述了 pyCSS 模块的安装方法和使用方法，计算结果的精度没有与标准的极限平衡法软件进行比较，有兴趣的同学可以检查其结果的可靠性。
2 安装pyCSS
为了方便起见，pyCSS安装在pyslope环境下面，由于这两个模块使用的库很简单，二者不会发生冲突。pyCSS使用的库包括numpy, matplotlib和scipy。使用下面的命令行安装。
pip install pycss-lem
计算结果函数有两个，一个是get_fos，计算指定滑动面的安全系数；另一个是get_min_fos，计算所有滑动面中的最小安全系数。
from pycss_lem import get_fos, get_min_fos
slopeHeight
= [
5
,
’m’
]
slopeDip
= [
1.5
,
1.0
]
crownDist
= [
10
,
’m’
]
toeDist
= [
5
,
’m’
]
wantAutomaticToeDepth
=
False
toeDepth
= [
5
,
’m’
]
wantWatertable
=
True
wtDepthAtCrown
= [
4.0
,
’m’
]
toeUnderWatertable
=
False
waterUnitWeight
= [
9.8
,
’kN/m3’
]
materialUnitWeight
= [
17
,
’kN/m3’
]
frictionAngleGrad
= [
27
,
’degrees’
]
cohesion
= [
5
,
’kPa’
]
wantConstSliceWidthTrue
=
True
numSlices
=
15
# Number of discretizations of slip surface
nDivs
= numSlices # Number of discretizations of circular arcs
methodString
=
’Allm’
# Select the method to calcualte Fs [
’Flns’
,
’Bshp’
or
’Allm’
]
outputFormatImg
=
’.svg’

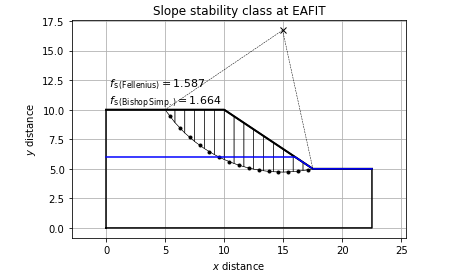

(5) 单一滑动面的安全系数
hztDistPointAtCrownFromCrown = [-5, ’m’]
hztDistPointAtToeFromCrown = [7.5, ’m’]
slipRadius = [12, ’m’]
%matplotlib inline
msg = get_fos(
projectName,
projectAuthor,
projectDate,
slopeHeight,
slopeDip,
crownDist,
toeDist,
wantAutomaticToeDepth,
toeDepth,
hztDistPointAtCrownFromCrown,
hztDistPointAtToeFromCrown,
slipRadius,
wantWatertable,
wtDepthAtCrown,
toeUnderWatertable,
waterUnitWeight,
materialUnitWeight,
frictionAngleGrad,
cohesion,
wantConstSliceWidthTrue,
numSlices,
nDivs,
methodString,
outputFormatImg
)

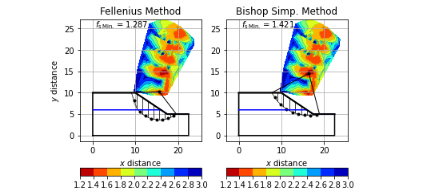

(6) 最小滑动面的安全系数
numSlices = 8 # Number of discretizations of slip surface
numCircles = 500 # Number of surfaces to assess
radiusIncrement = [3, ’m’] # Length of radius increment
numberIncrements = 5 # Number of radius increment
maxFsValueCont = 3 # Mask to plot fs at screen
%matplotlib inline
get_min_fos(
projectName,
projectAuthor,
projectDate,
slopeHeight,
slopeDip,
crownDist,
toeDist,
wantAutomaticToeDepth,
toeDepth,
numCircles,
radiusIncrement,
numberIncrements,
maxFsValueCont,
wantWatertable,
wtDepthAtCrown,
toeUnderWatertable,
waterUnitWeight,
materialUnitWeight,
frictionAngleGrad,
cohesion,
wantConstSliceWidthTrue,
numSlices,
nDivs,
methodString,
outputFormatImg,
)
