首页 > 行业资讯 > 刘又年&王立强J. Catal.：不对称N、S配位的单原子钴与电子再分布用于催化加氢喹啉

刘又年&王立强J. Catal.：不对称N、S配位的单原子钴与电子再分布用于催化加氢喹啉

时间：2022-10-06 来源： 浏览：

刘又年&王立强J. Catal.：不对称N、S配位的单原子钴与电子再分布用于催化加氢喹啉

大分子 催化开天地
催化开天地

catalysisworld

催化开天地（Catalysis Opens New World），分享催化基本知识，关注催化前沿研究动态，我们只专注于催化！

收录于合集

【做计算 找华算】 理论计算助攻顶刊，10000+成功案例，全职海归技术团队、正版商业软件版权！
经费预存选华算，高至15%预存增值！
中南大学刘又年和郑州大学王立强等人 报道一种蛋白质-金属-离子网络策略，用于制备负载在分级多孔碳（SA-Co/NSPC）上的单原子Co。SA-Co/NSPC具有不对称的N/S配位金属中心，即Co 1 –N 3 S 1 。此外，碳基质具有超薄的二维形态和分级多孔结构。具有Co 1 -N 3 S 1 活性位点的SA-Co/NSPC催化剂对N-杂环的加氢表现出优异的催化性能。

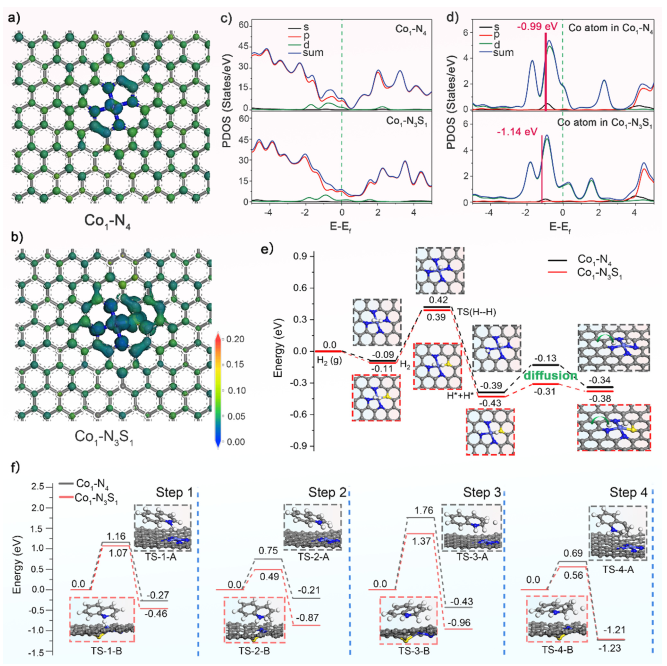

为了了解SA-Co/NSPC催化剂的加氢机理，DFT理论计算研究Co 1 -N 4 （A）和Co 1 -N 3 S 1 位点（B）的加氢反应。与Co 1 -N 4 相比，Co 1 -N 3 S 1 的不对称配位环境导致Co中心和相邻碳原子的电子密度重新分布，导致Co中心上的电子分布更多。与Co 1 -N 4 位点中的Co原子相比，Co 1 -N 3 S 1 位点中的Co原子表现出下移的d带中心（1.14eV对0.99eV）。
由于d带中心介于反键和成键之间，可以用来描述H-金属键的强度。当d带中心下移时，反键态能级降低，容易被填充，可能导致解离H的解吸能低。氢原子在Co 1 -N 4 和Co 1 -N 3 S 1 上的脱附能(E d )分别为2.71和2.42eV。较低的氢原子脱附能有利于后续加氢反应的扩散。此外，还研究喹啉在Co 1 -N 4 和Co 1 -N 3 S 1 表面的吸附行为。 Co 1 -N 4 和Co 1 -N 3 S 1 上的喹啉吸附能分别为-1.23和-0.67eV，较低的吸附能可以促进喹啉的活化，从而有利于其进一步加氢 。
然后，进一步研究H 2 在Co 1 -N 4 和Co 1 -N 3 S 1 位点上的吸附/解离和解离氢(H*)的扩散。H 2 在Co 1 -N 3 S 1 上的吸附能比Co 1 -N 4 稍高（0.11对0.09eV），表明H 2 的吸附能力几乎相同。然后，我们进一步研究Co 1 -N 4 和Co 1 -N 3 S 1 上的H 2 解离和H*扩散。 Co 1 -N 3 S 1 上的H 2 解离能垒为0.50eV，而Co 1 -N 4 上的解离能垒为0.51eV，表明Co 1 -N 3 S 1 和Co 1 -N 4 的H 2 解离能力相似 。 Co 1 -N 3 S 1 上的H*扩散比Co 1 -N 4 上的势垒低得多（0.12对0.26eV），这表明H*在Co 1 -N 3 S 1 上比在Co 1 -N 4 上更容易扩散 。 较低的扩散势垒有利于氢化过程。因此，Co 1 -N 3 S 1 的活性位点可能比Co 1 -N 4 对加氢反应具有更好的催化活性。
Feiying Tang, Guangji Zhang et al . Unsymmetrically N, S-coordinated single-atom cobalt with electron redistribution for catalytic hydrogenation of quinolines. Journal of Catalysis 414 (2022) 101–108
https://doi.org/10.1016/j.jcat.2022.08.033
TEM、球差云视频，加急测！
球差、冷冻电镜、原位TEM、HR-TEM、EDS-Mapping、SAED、HADDF-STEM、EELS、ABF-STEM应有尽有！
Science、Nature级别水平！发顶刊，拍TEM，找我们就对了！
添加下方微信好友，咨询张老师：18165785257（电话同微信）

  点击阅读原文，提交计算需求！

版权：如无特殊注明，文章转载自网络，侵权请联系cnmhg168#163.com删除！文件均为网友上传，仅供研究和学习使用，务必24小时内删除。
相关推荐
热门信息
