OriginPro上下两层的三维瀑布图

时间:2020-05-31 来源:煤化工网 浏览:

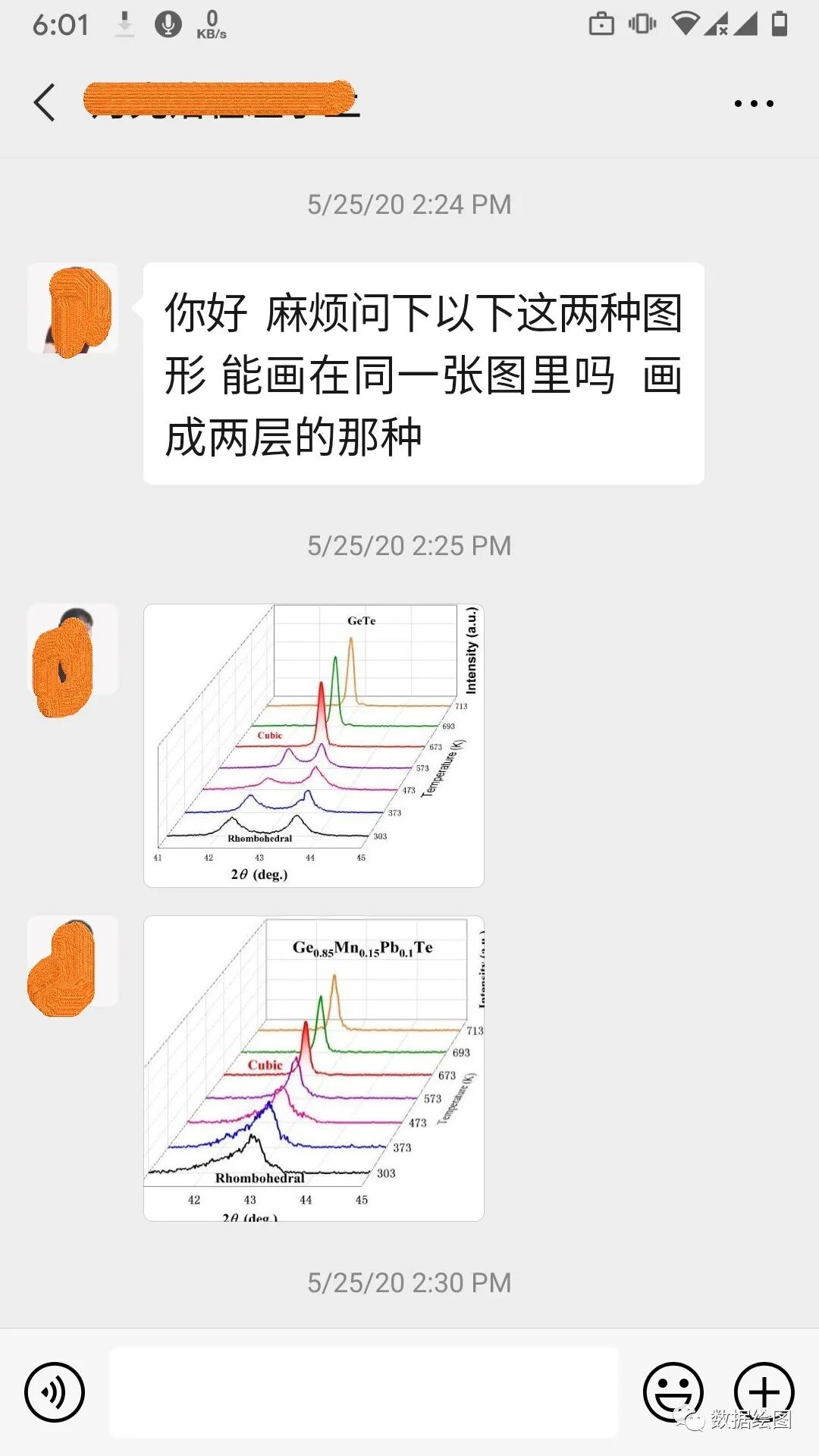

有同学问:上下两层的三维图怎么绘制?

OriginPro上下两层的三维瀑布图

绘图思路

  • 对于二维图,可以使用多面板Multi-Panel)的方法来实现上下两层的图形,或者分别绘制好后使用组合Merge)的方式叠加起来。

  • 但对于三维图,上述方法均不可行。

  • 如果使用二维瀑布图Waterfall)分别绘制上下两层的图形,可以使用组合Merge)的方式叠加起来,但叠加后无法调整视角,不能将图形更好的显示。

  • 解决方法就是使用三维瀑布图3D Waterfall),通过构造数据实现双层图形,同时可以任意调整视角,便于更好地展示图形。

数据构造

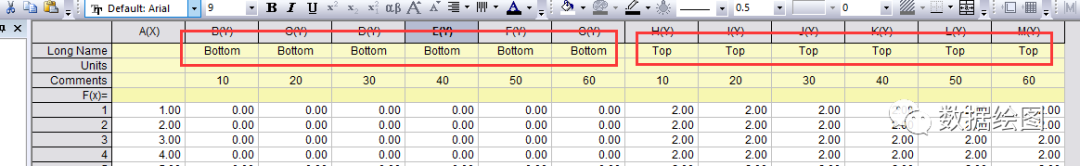

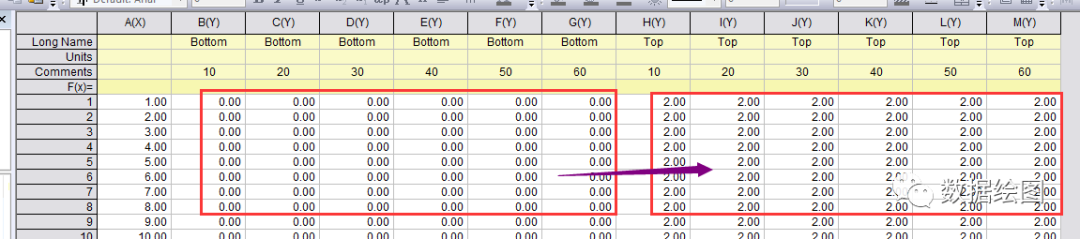

  • 数据的格式为XYY类型,其中分为上下两组,以列数据的Long Name来区分;列数据的Comments为每条数据的标识。

    OriginPro:上下两层的三维瀑布图

  • 将上层的数据加上一个常数,以便使其在上部显示。本例中增加了2,比下层数据的最大值稍大一些。

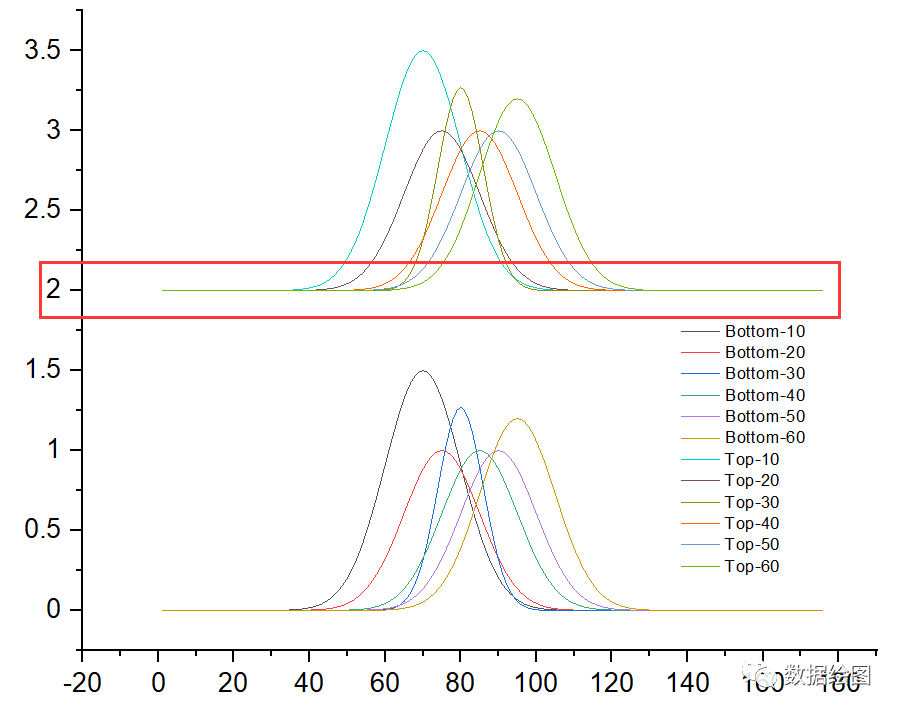

  • 画个图看看效果。

    OriginPro:上下两层的三维瀑布图

图形绘制

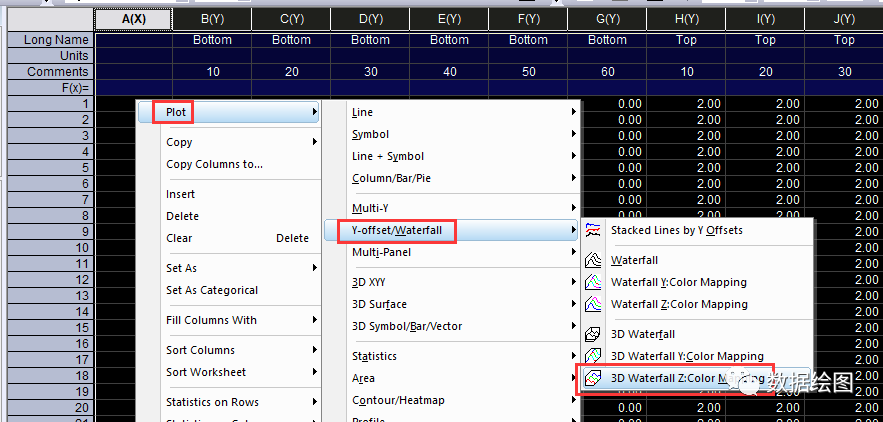

  • 选中所有的数据,绘制3D Waterfall

    OriginPro:上下两层的三维瀑布图

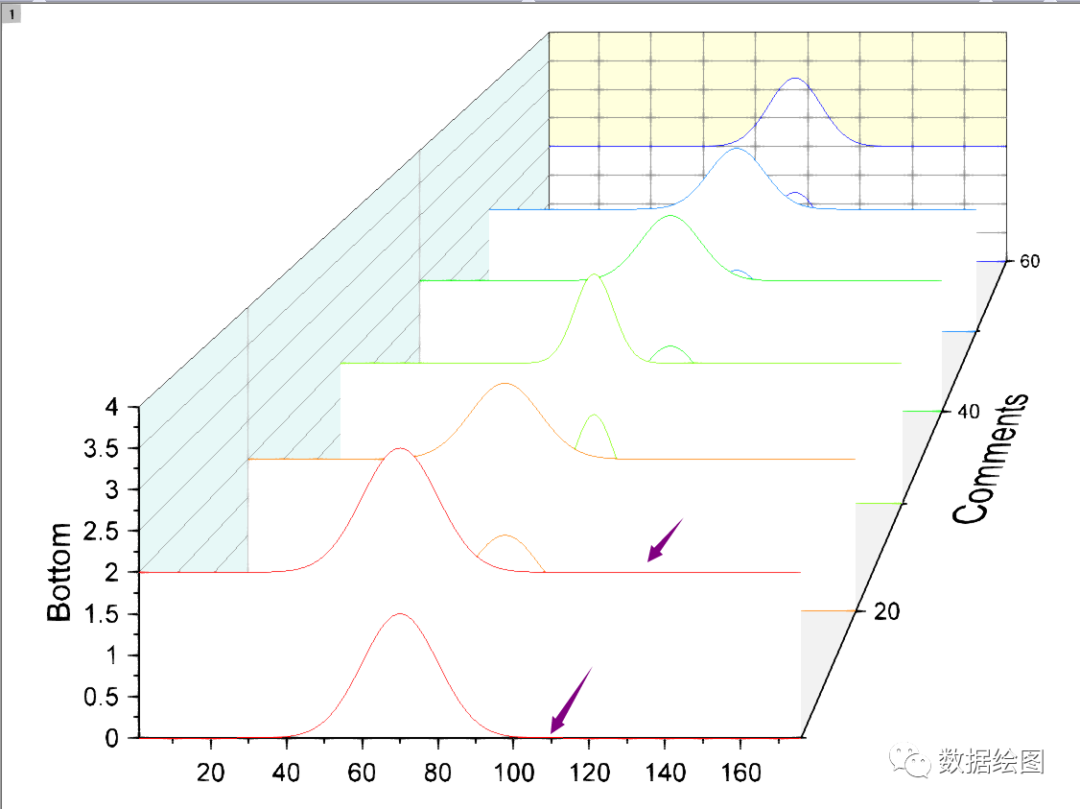

  • 结果是下图所示。

    OriginPro:上下两层的三维瀑布图

格式设置

  • 曲线格式

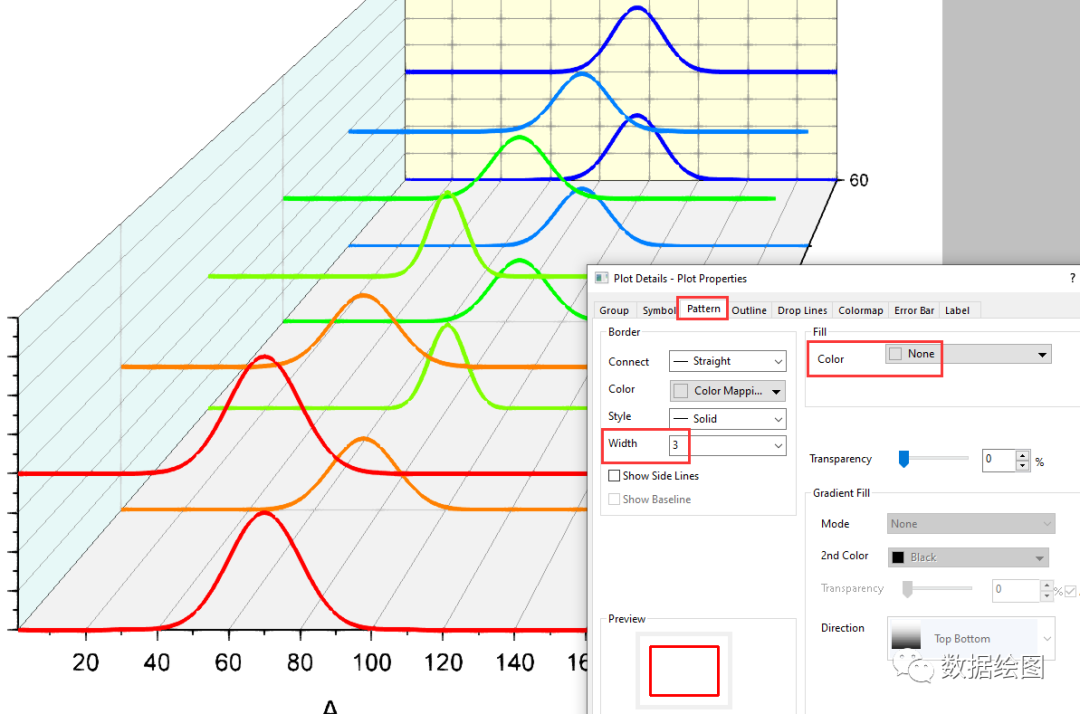

    • 双击图形,打开Plot Properties对话框,切换到Pattern页面,将Border下的Width改为3,使线条粗一些。将Fill改为None

      OriginPro:上下两层的三维瀑布图

  • 图层格式

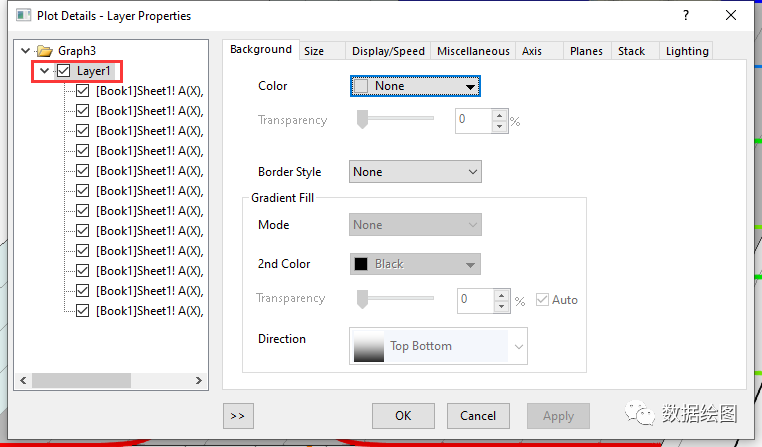

    • 在左侧选中Layer1,激活Layer Properties对话框。

      OriginPro:上下两层的三维瀑布图

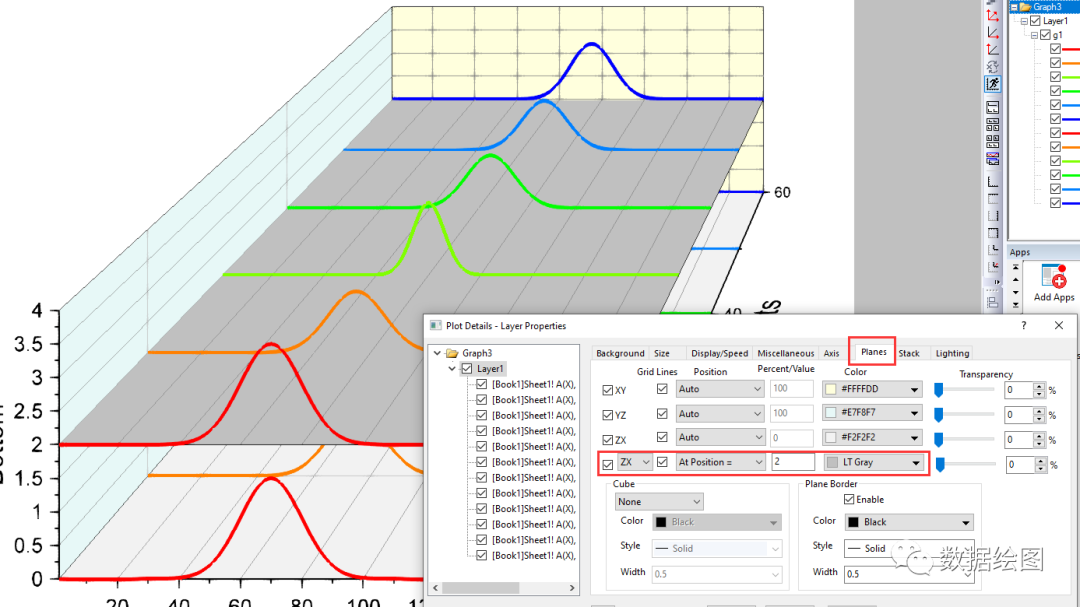

    • 切换到Planes页面,勾选第四个,并选为ZX,同时将位置设为At Postion =模式,数值为2(根据数据设计时增加的数值来设定)。

      OriginPro:上下两层的三维瀑布图

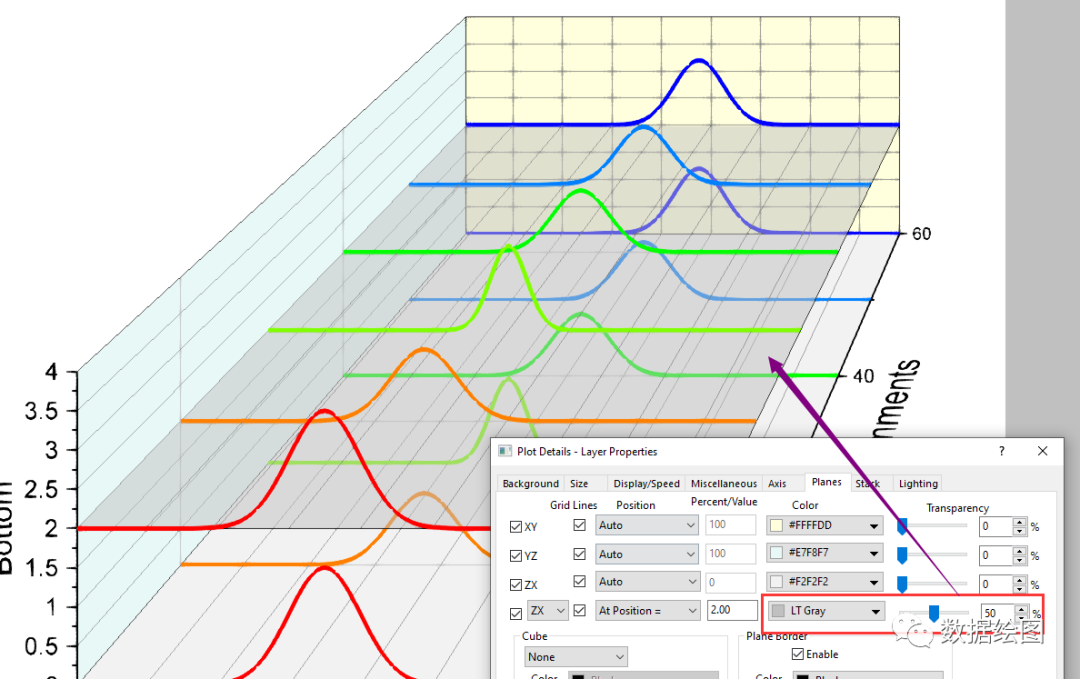

    • 颜色选为LTGrey,透明度设为50%,以便能看到下层的图形。

      OriginPro:上下两层的三维瀑布图

  • 坐标轴格式

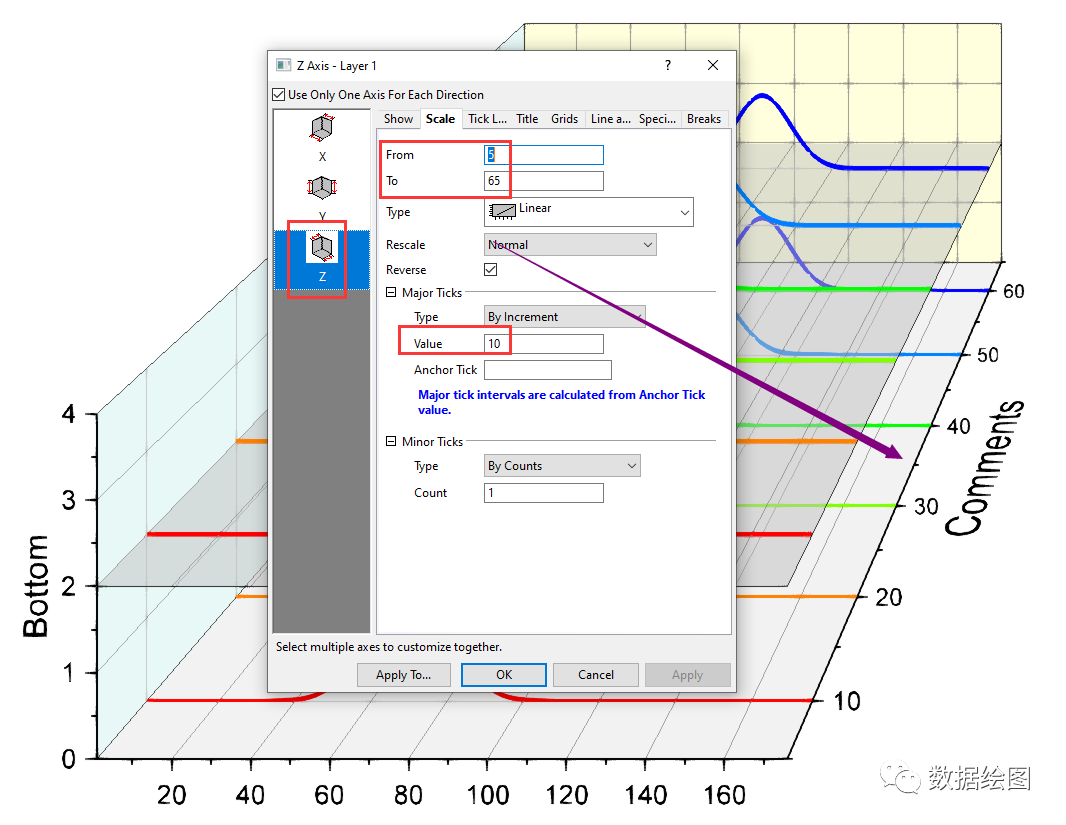

    • 双击坐标轴打开Axis Properties对话框,设置坐标轴的格式。

      OriginPro:上下两层的三维瀑布图

    • 在微公号【数据绘图】后台回复坐标轴,查看坐标轴格式设置的详细教程。

  • 旋转视角

    • 虽然设置了透明度,但下层的数据还是看不清楚。可以通过设置视角的方式来完善。

      OriginPro:上下两层的三维瀑布图

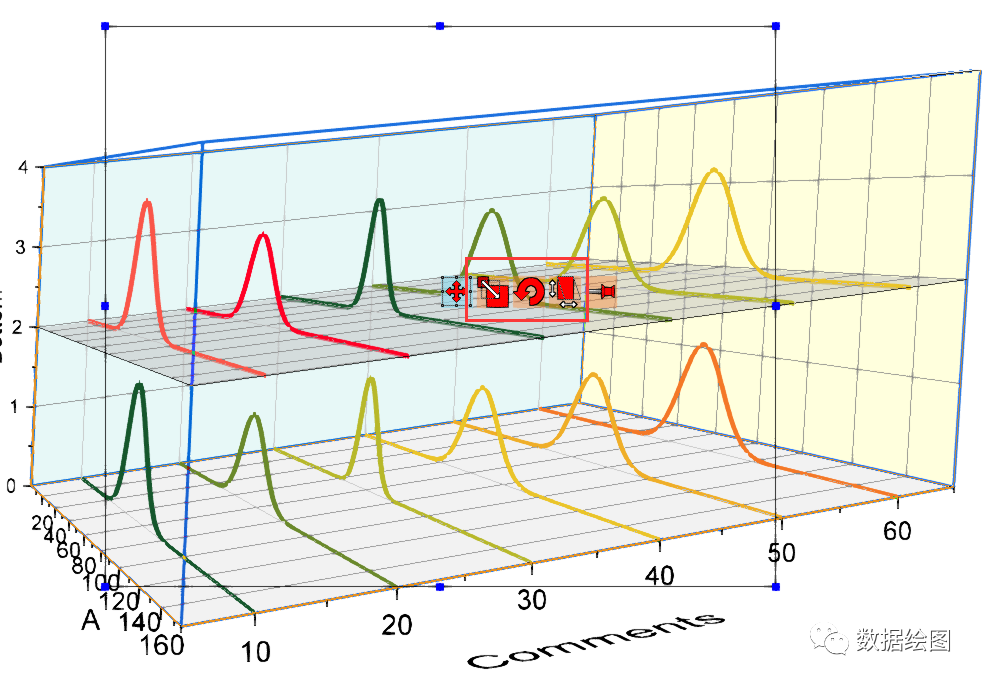

    • 也可以单击图形,激活三维旋转工具,手动调整。

      OriginPro:上下两层的三维瀑布图

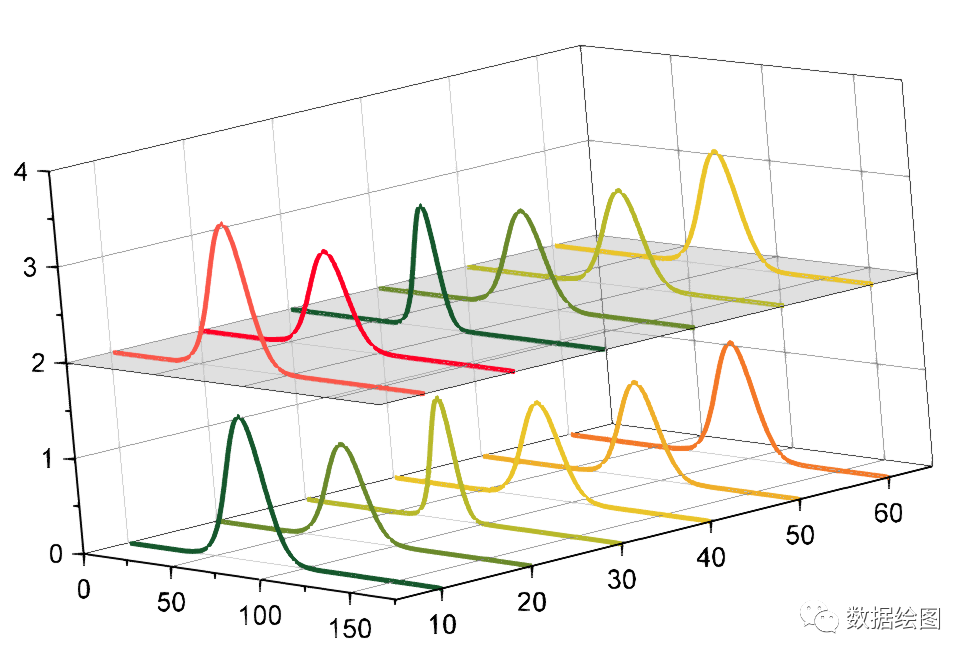

完工!

OriginPro:上下两层的三维瀑布图

所用软件:OriginLab OriginPro 2020b@Windows 10 pro 。
