OriginPro旋转楼梯—不同厚度的3D饼图

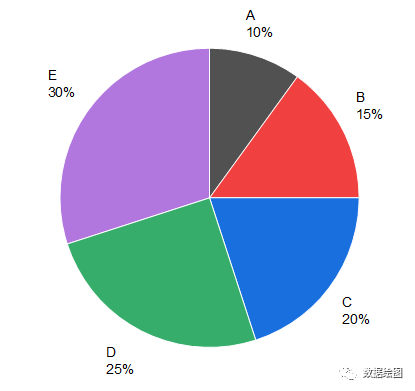

2D饼图看起来比较常规,

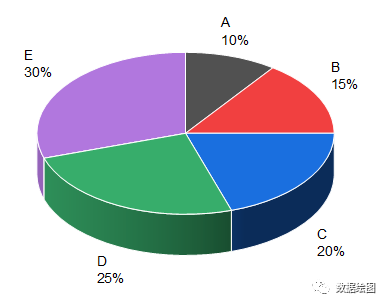

3D饼图看起来不错,但还是不够酷炫。
今天给大家介绍像旋转楼梯的不同厚度的3D饼图。
-

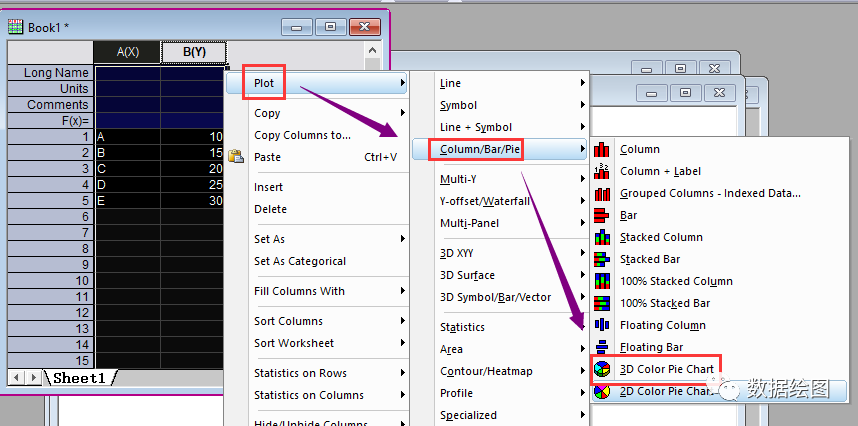

选中数据,右击,在Plot中选择Column/Bar/Pie下的3D Color Pie Chart,绘制3D Pie Chart。
-

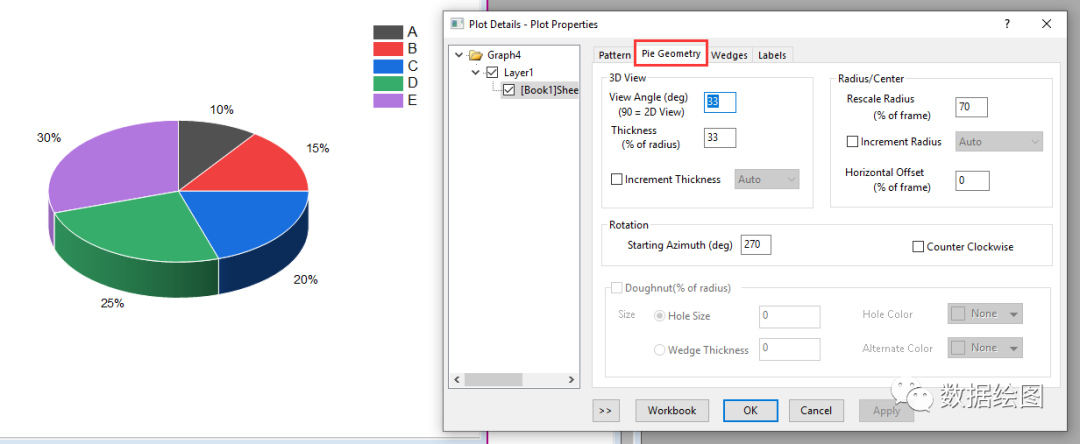

双击绘制的3D饼图,打开Plot Properties对话框,切换到Pie Geometry页面,Pie Geometry页面主要用于修改饼图的视角、选择、以及尺寸等格式。
-

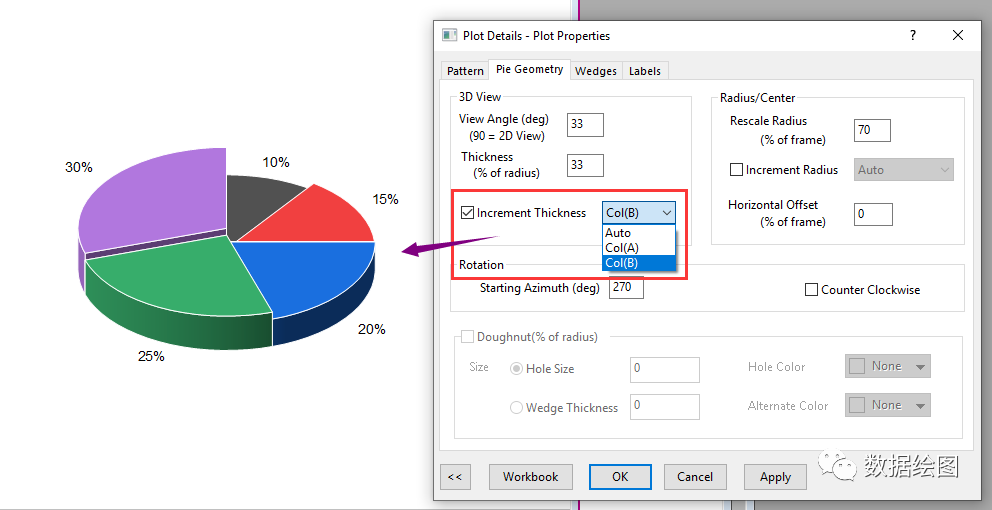

勾选3D View下的Increment Thickness,并选为Col(B),即按B列数据的值来定义3D饼图的厚度。
-

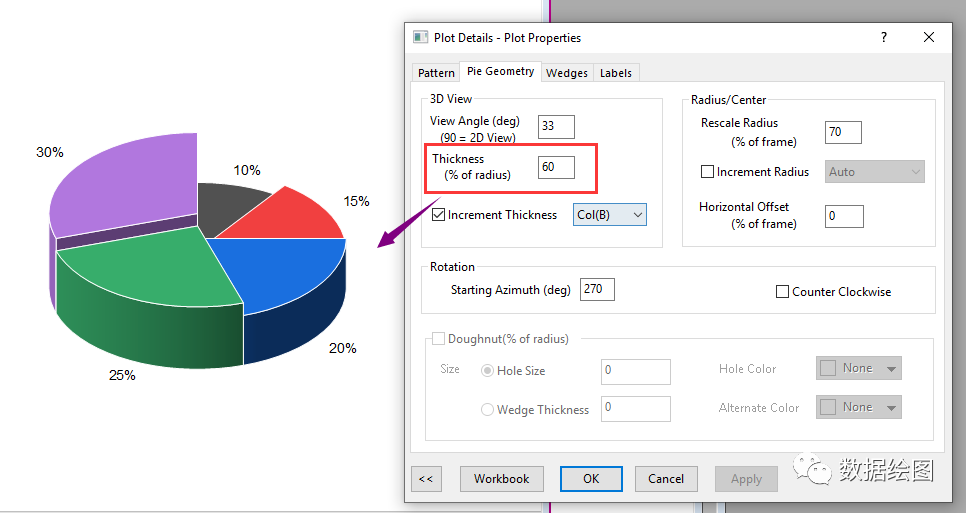

修改Thickness值,使得3D饼图的看起来厚一些。这里设为60,即厚度是饼图半径的60%。
-

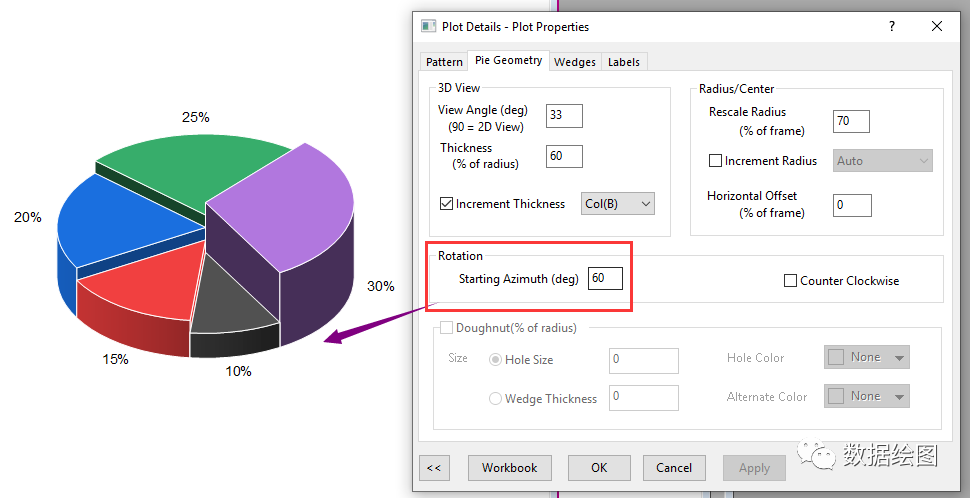

修改Rotation下Start Azimuth的数值,调整3D饼图的视角,使得比例小的部分显示在前面。
-

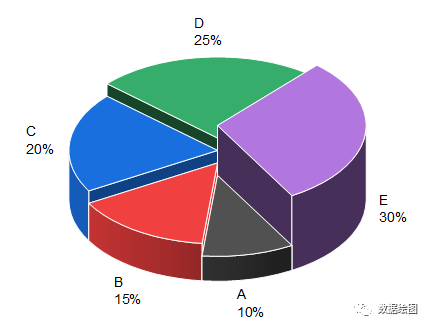

可以进一步修改3D饼图的颜色、线条、标签等格式。不同厚度的3D饼图完成了,是不是像旋转楼梯一样?
所用软件:OriginLab OriginPro 2020@Windows 10 pro。
