如何分享定制的CAD工具选项板
之前发过介绍工具选项板的文章，重点介绍了如何创建工具选项板，如何往里面添加图块来创建自己的图库。文章最后随口提了一句共享自己工具选项板的方法，说是直接将相关文件复制给别人就可以了，但当时并没有仔细研究。有网友发现按照我说的方法无法将工具选项板分享给同事，问我该怎么办。当时我简单看了一下，由于有事就搁置了。前两天这位网友再次问起，又花时间研究了一下，由于时间和条件有限，有些方法并没有实际验证，讲得不一定都对，如果有错误，请大家指正！
每日一贴——你用CAD的工具选项板吗?
关于AUTOCAD工具选项板文件
AUTOCAD的工具选项板可以添加各种工具，包括命令、图块、填充、材质、光源等，但我想大家更多定制和分享添加图块的工具选项板。而之所以大家简单复制工具选项板（*ATC）文件后发现图库并无法使用，是因为在添加图块的时候，AutoCAD并没有将这些图块保存到工具选项板的文件和目录中，只是记录图块所在的图纸文件名和图块名，也就是说工具选项板文件只是一个目录或索引。
大家可以找到工具选项板所在的目录，如AUTOCAD 2017版的工具选项吧路径为：C:Users用户名AppDataRoamingAutodeskAutoCAD 2017R21.0chsSupportToolPalette，在这个目录下首先有一个工具选项板的总目录文件：AcTpCatalog.atc，下面有一个Palettes文件夹，文件夹里则是单个工具选项板的索引，如下图所示。
这些文件通常只有几十K到一百多K，显然不可能保存那么多图块数据。我们不妨将其中一个文件用记事本打开，看看文件中的内容，如下图所示。
虽然文字很乱，但从中不难看出有图纸的目录和文件名，当然还有图块的名字。
因为工具选项板文件只是一个索引，在本机不同版本间复制工具选项板目录的文件，如果版本差别不大，工具选项板格式兼容的话，问题不大。但如果直接将工具选项板的目录文件复制给其他人，因为没有图块所在的原图纸文件，这个工具选项板即使能显示，图块也无法正常调用。
--提示：下面是广告，不是本文图片--
工具选项板的目录文件有多种方法可以分享，可以整体进行分享，可以单个选项板进行分享，如果版本相同或相近，直接复制工具选项板目录也是可以的，这里先简单介绍一下。
1、输出和输入设置
在安装CAD时，如果本机之前装过低版本，可以从低版本移植配置，如下图所示。
我们可以移植全部设置，也可以只选择移植工具选项板，但如果版本差别太大，工具选项板也可能出现兼容的问题。

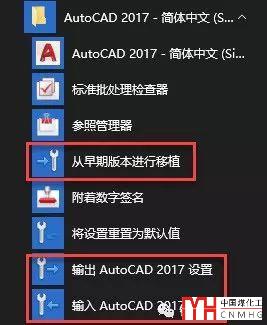

除此以外，在CAD高版本的程序项里还提供了输出和输入设置的功能，如下图所示。
选择输出设置后会弹出输出自定义设置对话框，单击输出按钮，就可以将自定义设置输出成一个*.ZIP的压缩文件。
这个自定义设置的ZIP文件只能用于同版本输入，可以作为本机重装软件的备份，也可以在其他安装相同版本CAD的机器上输入。在程序项里选择输入设置后选择压缩文件就会自动完成设置的输入。
如果感兴趣也可以解开这些压缩包看一下，里面也只是包含了工具选项板文件夹下的所有文件，也就是只是输入了工具选项板的目录文件。
工具选项板文件的目录不太好找，如果嫌找目录，自己拷贝文件麻烦，不妨使用这种方式。
2、手动复制工具选项板目录文件
如果对WINDOWS操作比较熟悉，对CAD有一定了解，不妨自己手动去备份或复制工具选项板的目录文件。
在WINDOWS资源管理器里输入%appdata%，可以快速进入当前用户的appdata目录，然后再找工具选项板的目录AutodeskAutoCAD 20xxRxx.0chsSupportToolPalette就不难了，可以将此目录整体复制分享，也可以再到下一级Palettes文件夹中复制分享单个的工具选项板文件。
自己添加图块后，工具选项板会增加一个images目录，里面保存的是图块的索引图片，复制的时候需要带上这个目录。
如果CAD版本相差不大，这种方式复制分享是可行的，我试着将2018版的工具选项板目录文件复制到2017版目录下，是可以识别并正常使用的。我没有试拷到更低版本是否可以正常识别，但估计会有问题，因为CAD帮助里就是不建议跨版本共享工具选项板的。
3、在工具选项板中输出输入选项板
在CAD的工具选项板中右键，打开自定义选项板对话框，可以输出和输入选项板，如下图所示。
在自定义对话框中分成两个列表，一个是选项板，一个是选项板组，在左侧列表的右键菜单中有输出和输入的功能，可以输出单个的工具选项吧，文件扩展名是*.xtp。右侧列表的右键菜单有输出、全部输出和输入的功能，文件扩展名是*.xpg文件。输出的文件可以在其他版本CAD或其他机器的CAD里输入。
这两个文件跟工具选项板目录文件*.atc类似，也是一个索引文件，只是这种操作更简单一点，不必自己取找工具选项板的目录和文件了。
三、如何真正实现工具选项板的分享
前面介绍了几种方法来备份和分享工具选项板，但最终备份和分享的都只是工具选项板的目录，要想真正实现自定义的图块工具选项板的分享，还是要解决图块所在的原始图纸文件如何分享。如果在往工具选项板里添加图块的时候很随意，原始图纸位于不同的目录，那要分享起来就麻烦了。因此要想分享自定义的工具选项板，在定制工具选项板的时候就需要规划好，将图块所在图纸放到一个固定的目录下可以分享给同事。目前想到的处理方法有下面几种：
1、创建一个工具选项板图块专用的图纸路径
创建一个工具选项板专用的图纸路径，在往工具选项板添加图块时，先将图纸复制到此目录下，然后再选择此目录中的图纸往工具选项板添加图块。这样创建工具选项板以后，将工具选项板目录和图纸目录一起分享给同事就可以了，但注意图纸要拷到相同目录下，以免在工具选项板中插入图块时找不到原文件。
2、将已添加到工具选项板的图块插入到一个图纸文件中
工具选项板已经定制好了，但添加时并没有注意图纸所在位置，原图纸文件在不同目录下，现在找原图纸再添加一遍很麻烦。遇到这种情况有一种比较简单的方法，就是将此工具选项板的图块全部插入到一张空图纸中，然后将此图纸保存到一个指定的目录，然后用设计中心一次性将此图纸中的图块创建成一个新的工具选项板，再分享新保存的图纸和新创建的工具选项板就好了。
每日一贴——CAD设计中心你用过吗？
3、将工具选项板和图纸放到服务器的共享目录下
虽然默认的工具选项板路径在当前用户的APPDATA下AUTOCAD的支持路径下，但这个路径是可以修改的，因此有些单位为了共享工具选项板，会将定制的工具选项板放到服务器上的某个指定目录下，然后将图纸也放到固定的目录下，这样每个人只需将目录设置服务器上工具选项板的目录，大家就可以使用相同的工具选项板了。工具选项板的目录设置在选项OP对话框中，如下图所示。
但如果直接在服务器上共享工具选项板就必须严格控制权限，只有定制的人材可以有写的权限，其他人只能读取。如果都可以读写的话就可能导致混乱，比如某个人刚在某个选项板中添加了一个图块，另外一个人却不小心将整个选项板删掉了。在退出AUTOCAD的时候会自动保存工具选项板的设置，因此只能让一个人有保存的权限，或者定制好后放到服务器上后就只能用，不能改。
AUTOCAD在工具选项板只记录文件名和图块名的索引，这样数据量很小，对于本机备份和移植配置相对比较简单，但要与他人分享就不那么容易了。浩辰CAD的工具选项板格式不同，添加图块的时候，会生成块文件和图像放到工具选项板目录下，备份和分享工具选项板就比较见到那了，只需要复制工具选项板目录就可以了。
上面只是我研究和想到的一些方法，有些方法我也没有实际试过，如果在操作过程中有什么问题，或者大家有什么更好的办法，可以留言进行交流。
