最近接触到一份某牛AC之间公司新工艺包的设备询价，设计温度650℃材料选的800HT和304H,另一台740℃材料选的304H。

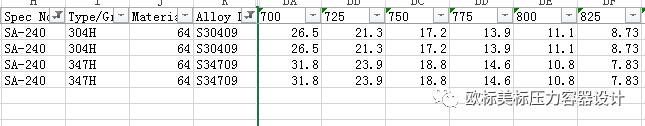

第一感觉就是选材有问题，304H怎么能用到700℃以上呢？又翻了一下GB/T 150确认没改还是最高700℃。记得只能用到700℃这个记忆特别深刻，刚工作那会公司接过一台工作温度695还是690℃的设备，设计温度开始客户要用705℃的！紧接着翻看了ASME标准，哎呦还真能用到700多℃甚至可以用到825℃！顺带和号称耐高温比较好的347H比较了一下。大于等于800℃呵呵了。

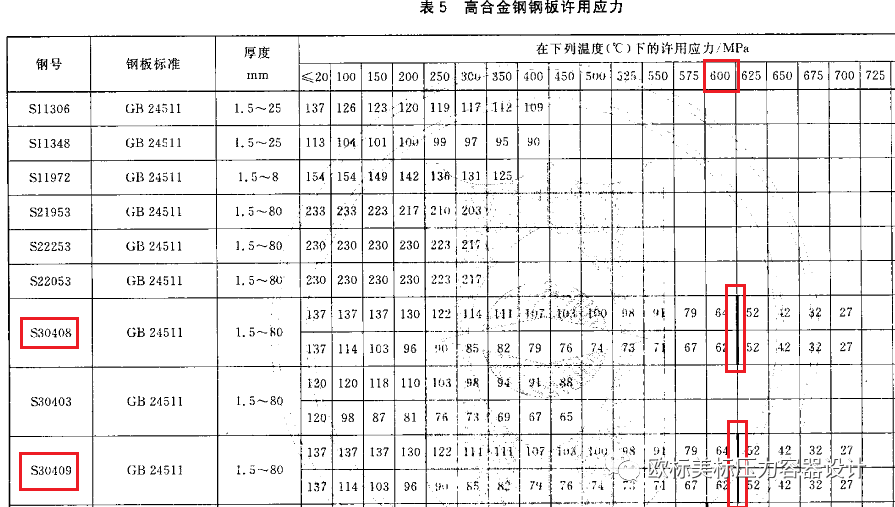

GB/T 150.2只能用到700℃
由于截图中客户要求做FEA的，第一感觉就是如果做FEA肯定是要做蠕变分析啊这么高的温度，把澄清发给美国办事处的同事后，其咨询了美国做这个行业的华人工程师，说650℃的还不到蠕变。我就奇了怪了难道全世界对同一个材料多少温度处于蠕变区的规定差别也很大？翻看了一下ASME标准，只找到了模糊的一句奥氏体不锈钢的蠕变一般在540℃以上，查了ASM handbook volume 1也只找到奥氏体钢540℃以上没有找到更详细的划分（可能标准不熟或不全没找到吧）。ASME II卷D篇屈服强度只给到525℃，欧洲板材标准EN10028-7屈服强度给到550℃/600℃（对于1.4301（304）的材料非蠕变设计温度只到550℃）。在EN 1092-1：2018的法兰标准表达看大于等于550℃就属于蠕变了；国标GB/T 150.2直接给出了各材料的蠕变温度S30409(304H)是600℃. EN13445-3的第19章（章节内的图是500℃~600℃）专门讲了蠕变设计也有针对蠕变设计的检验要求；我在讲EN13445及一些其它场合也提到过不建议接蠕变设备，因为制造检验要求太高了。

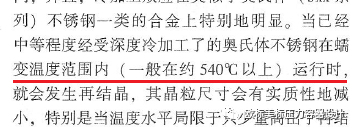

ASME 标准的规定

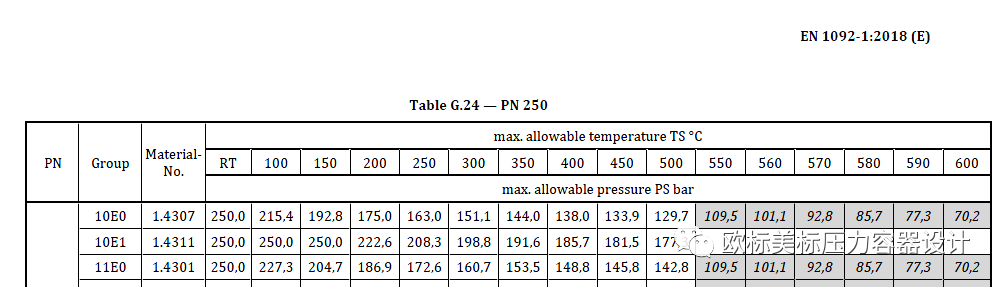

EN 1092-1：2018管法兰标准注意阴影部分

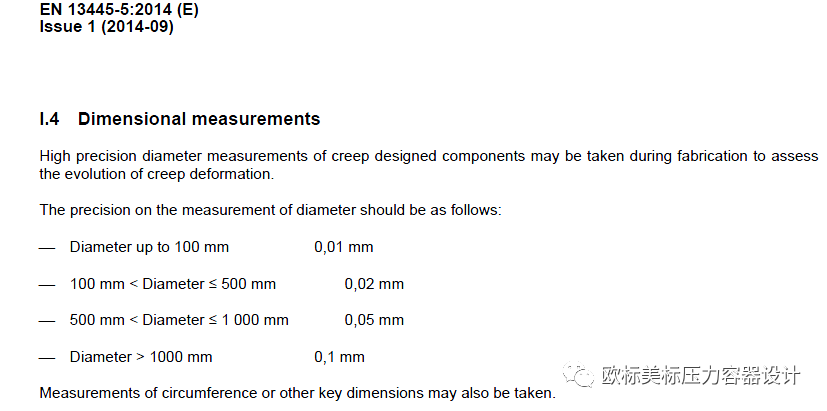

EN13445 蠕变设备直径的制造检验要求
在查蠕变温度相关规定时还看到了laves相析出（我们熟悉的是sigma相），看到了应力腐蚀的三种形式（穿晶，晶间，辐射）等过几天有时间了稍微整理一下发出来。
版权：如无特殊注明，文章转载自网络，侵权请联系cnmhg168#163.com删除！文件均为网友上传，仅供研究和学习使用，务必24小时内删除。
