OriginPro上下两层不同类型的三维图

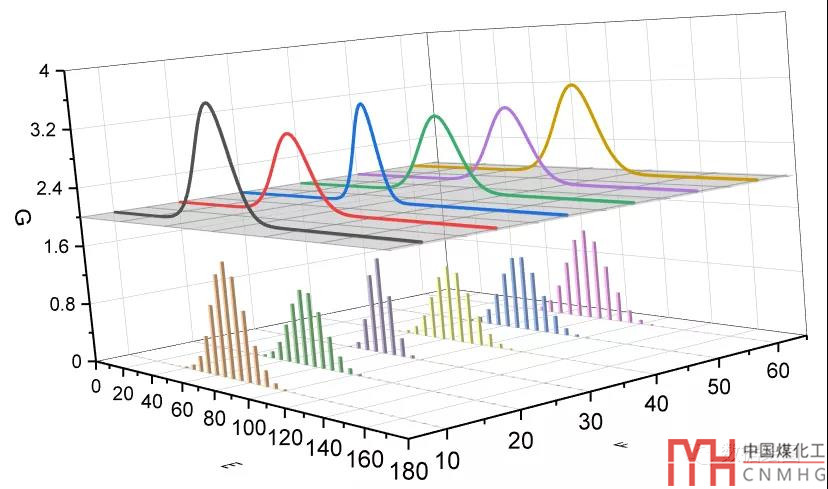

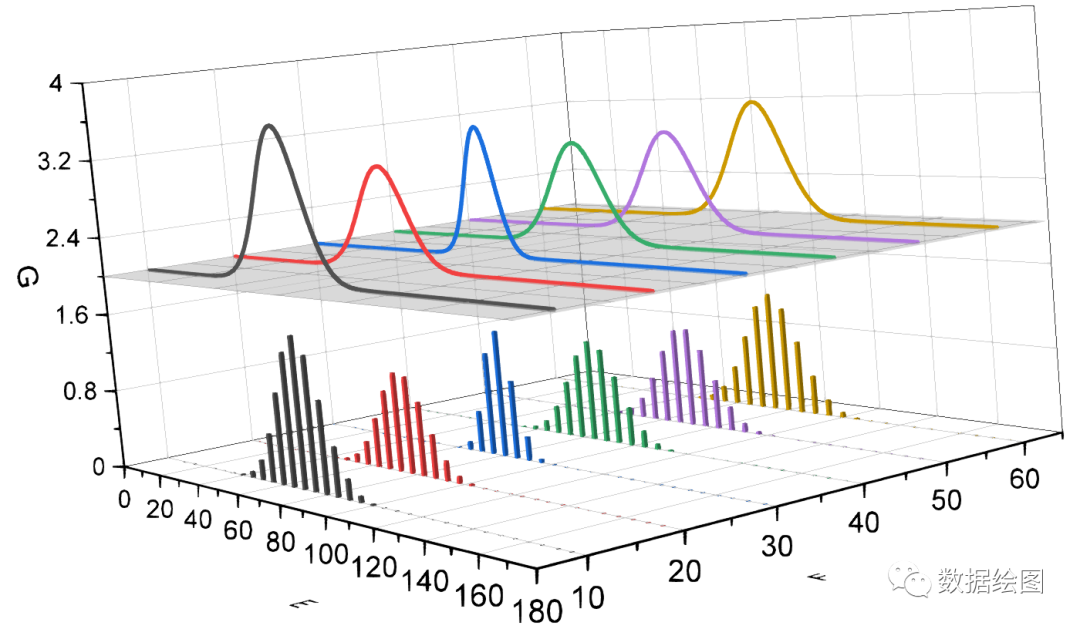

在推了 OriginPro:上下两层的三维瀑布图【数据绘图】和 OriginPro:上中下三层的三维瀑布图【数据绘图】 后,又出难题了:能不能绘制上下两层不同类型的三维图?
绘图思路
-
使用三维轨迹图(3D Trajectory),通过
New 3D Plot
来构造两个平面(生成Matrix
类型数据)或者通过三维图形中的Plane
工具,增加一个坐标平面。 -
通过修改图形类型,来实现上下两层不同类型的三维图。
数据构造
-

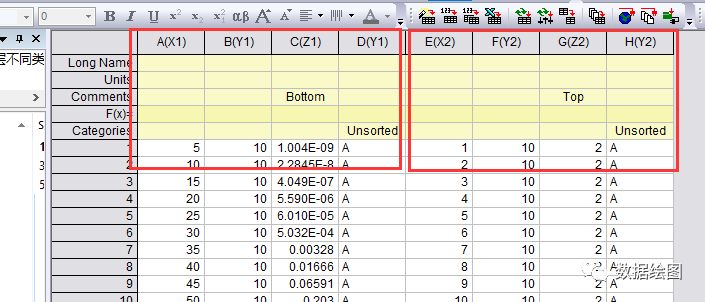

数据的格式为
XYZC XYZC
类型,第一列表示的X
的取值范围,按曲线依次重复;第二列为Y
的取值;第三列为z
的取值,第四列为辅助列,取值和第二列,即Y
值,的规律一致,用于控制每组曲线的颜色。 -
上下两层的数据按左右顺序摆放。
-

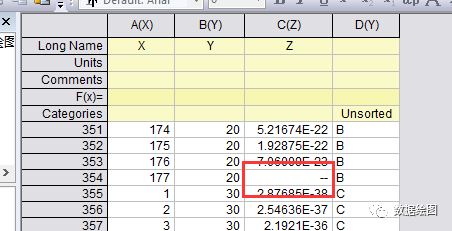

为了让三维轨迹图(3D Trajectory)不连接在一起,也要在每条曲线数据的最后添加
--
。
图形绘制
-

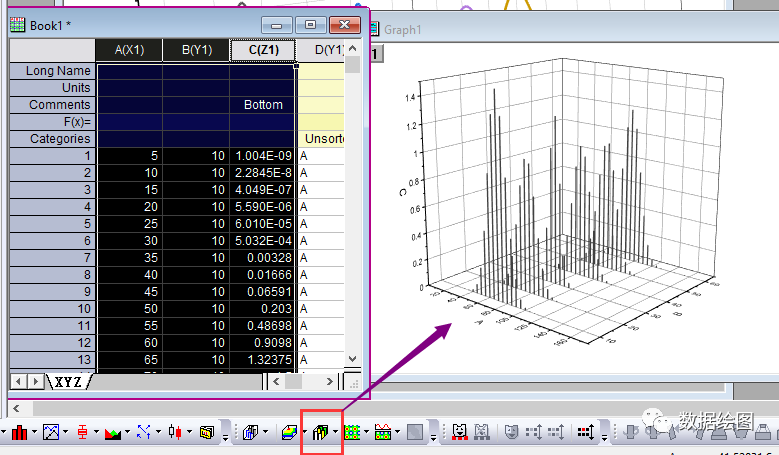

底层三维条形图:按住
CTRL
键,选中下层的XYZ
,绘制三维条形图(3D Bar)。-

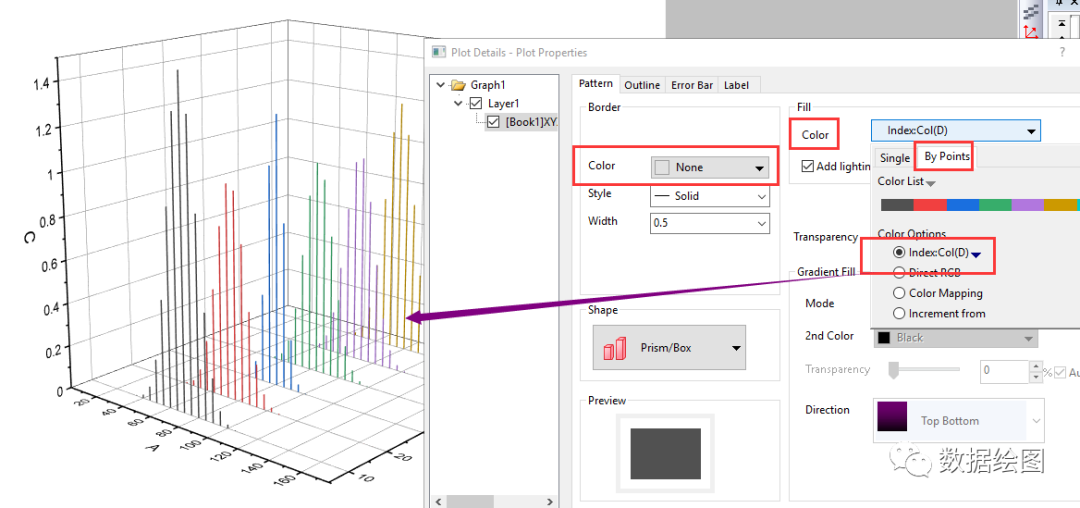

双击图形,打开
Plot Properties
对话框,切换到Pattern
页面,设置条形图的颜色。
-
-
上层三维轨迹图:使用
F12
快捷键打开Layer Contents
对话框,将上层数据添加到当前图层中。-

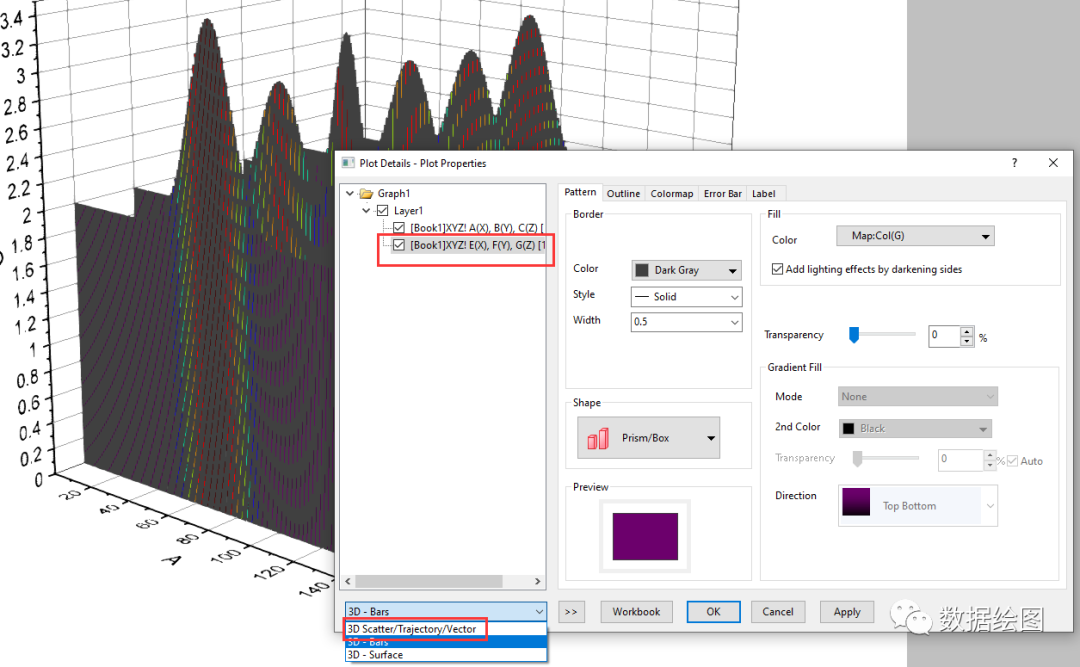

双击图形,打开
Plot Properties

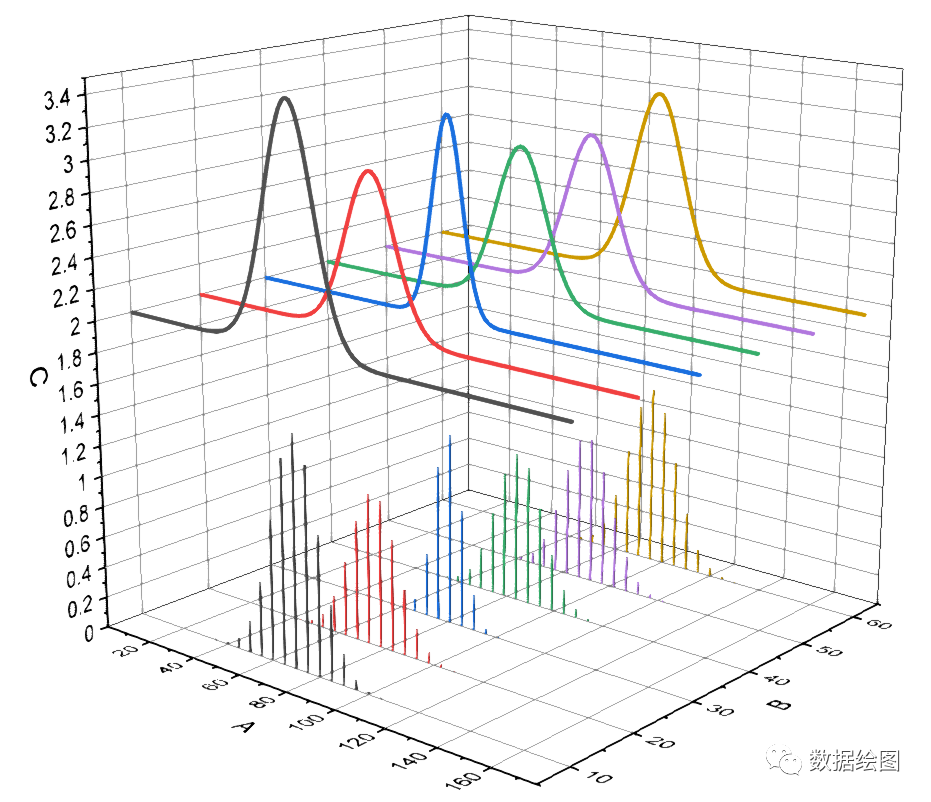

对话框,将刚添加的图形的格式改为三维轨迹图(3D Trajectory)。 -
并将其格式设置为
Line
,具体方法参见OriginPro:上中下三层的三维瀑布图【数据绘图】 。
-
-

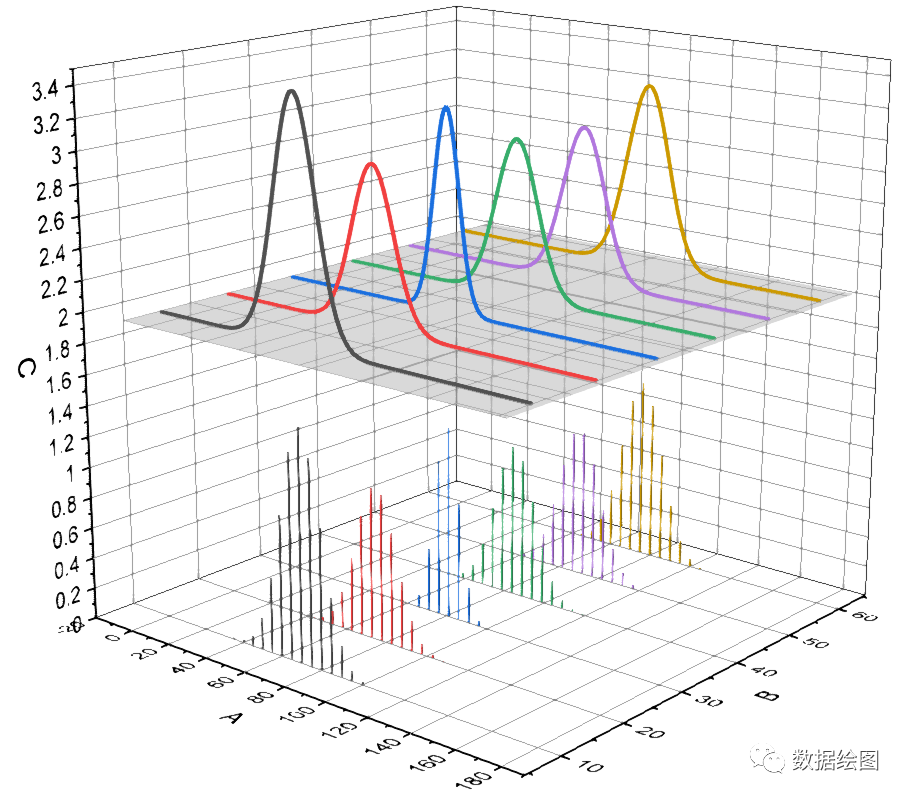

添加额外的“坐标平面”:具体方法参见OriginPro:上中下三层的三维瀑布图【数据绘图】 。
-
坐标轴格式:具体方法参见OriginPro:上中下三层的三维瀑布图【数据绘图】 。
-
旋转视角:具体方法参见OriginPro:上中下三层的三维瀑布图【数据绘图】 。
其他格式再小修一下,完工!
示例文件下载链接:https://pan.baidu.com/s/18arydZzbAbzFDFcDLNQu-A 提取码:g34i
所用软件:OriginLab OriginPro 2020b@Windows 10 pro。
-
