换热管的管束级别
GB/T 151-2014将换热管管束分为Ⅰ级管束和Ⅱ级管束两级。不同级别管束的区别在于换热管外径的允许偏差、管板管孔直径及允许偏差、折流板和支持板管孔直径及允许偏差要求不同。
1 钢换热管外径允许偏差
2 Ⅰ级管束换热管的精度要求
NB/T 47019.1 -47019.8中冷拔钢管外径允许公差符合Ⅰ级管束换热管的精度要求,具体要求如下表:
NB/T 47019.1中冷拔热交换器用管外径允许公差
而NB/T 47019.1 -47019.8标准中的焊接钢管外径允许偏差要求不满足NB/T 47019.1 -47019.8,具体要求如下表:

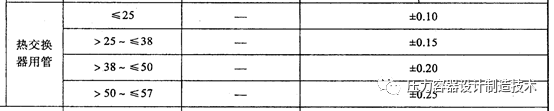

NB/T 47019.1中焊接热交换器用管外径允许公差
对于奥氏体不锈钢换热管一般选用GB/T13296《锅炉、热交换器用不锈钢无缝钢管》和GB/T24593《锅炉和热交换器用奥氏体不锈钢焊接钢管》标准,以上2个标准中的钢管外径允许偏差要求一致,均满足Ⅰ级管束钢管外径允许偏差的要求,因此奥氏体不锈钢换热钢管应该全是Ⅰ级管束,奥氏体焊接钢管做换热管时不能采用NB/T 47019.1中焊接热交换器用管外径允许公差的要求。

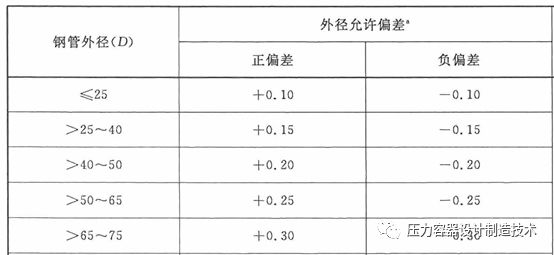

GB/T 24593中热交换器用焊接钢管外径允许公差
GB/T13296中热交换器用钢管外径允许公差
3Ⅱ级管束换热管的精度要求
对于选用GB/T9948和GB/T5310作换热管时,应选用高精度级要求,才能满足GB/T151中对于 Ⅱ级管束的换热管精度要求。
4 如何确定换热管的管束级别呢?
一般Ⅰ级管束用于无相变传热和易产生震动及工作条件苛刻的场合。Ⅱ级管束用于工作条件不太苛刻的场合。
5 不同级别管束的优缺点
Ⅰ级管束的换热管外径的允许偏差、管板管孔直径及允许偏差、折流板和支持板管孔直径及允许偏差都比Ⅱ级管束要求高,所以可获得较高的焊接质量和胀接质量,折流板上也可获得较好的支撑,但由于制造精度要求高,所以造价也较高。
Ⅱ级管束的选材和加工均低于Ⅰ级管束,所以造价较低,在一般工作条件不太苛刻的场合可选Ⅱ级管束,以减少造价。我国管子制造行业技术水平的不断提升,取消管束分组必然是将来的趋势。
-
