OriginPro在极坐标系中绘制“穿了马夹的饼图”

时间：2020-05-30 来源：煤化工网浏览：

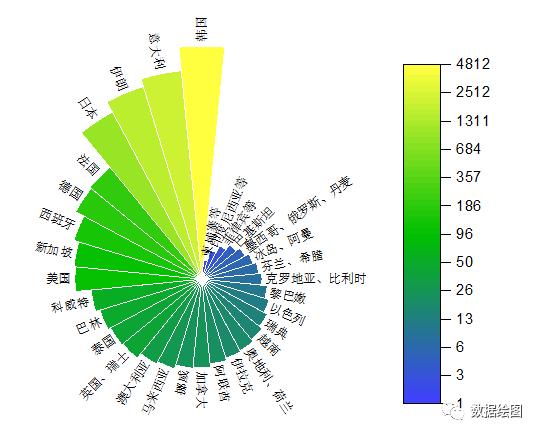

除了使用二维图中的饼图（Pie Chart）来会之外，还可以在极坐标系中绘制这类“穿了马甲的饼图”。

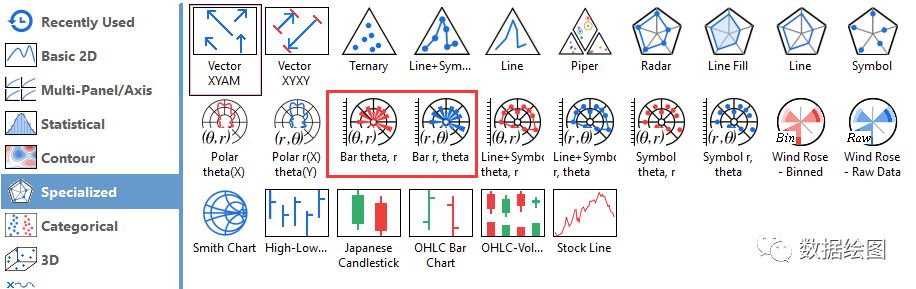

在最新的OriginLab OriginPro 2020b Beta版中，增加了极坐标系中的条形图绘图模板，正好可以用来绘制上述图形。

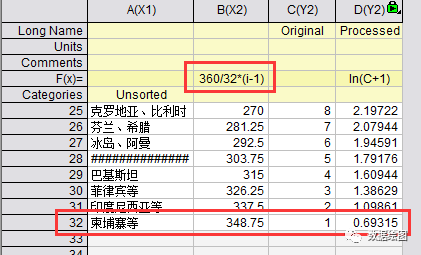

数据设计：数据还是用原来的数据，但需要对X轴数据进行设计。
- 首先统计一种有多少个分类数据，本例中为32个。
- 在分组数据后添加一列，在公示栏填入360/32*(i-1)，即将所有的分组数据均匀地分散在一个圆周上。
- 将这列设为X轴数据。

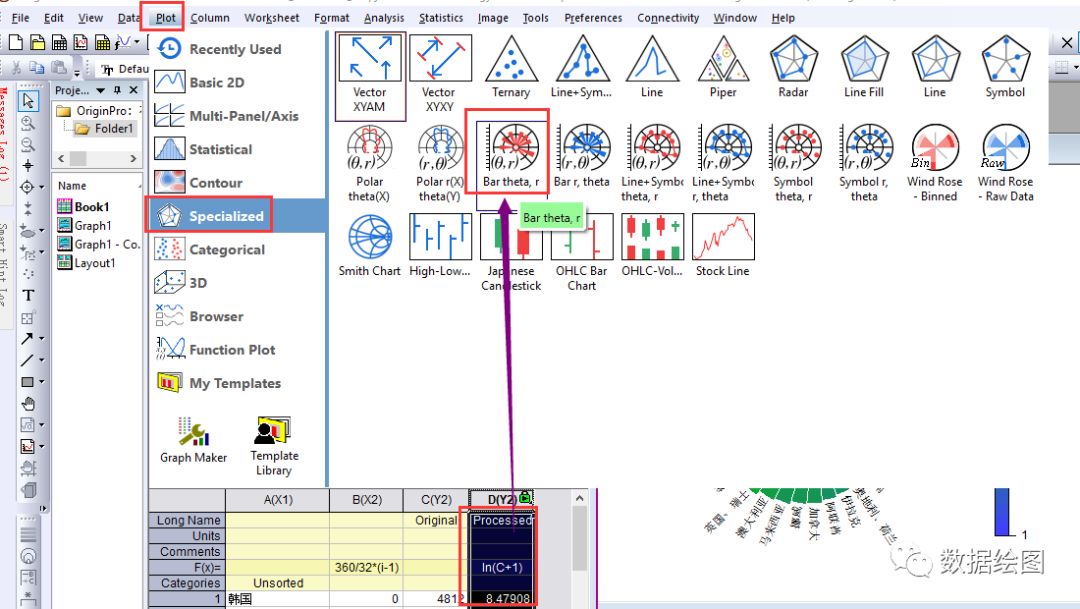

绘制图形：选中处理后的数据，选择Bar Theta r模板，绘制极坐标系下的条形图。
图形格式：双击图形打开Plot Properties对话框，设置图形格式。

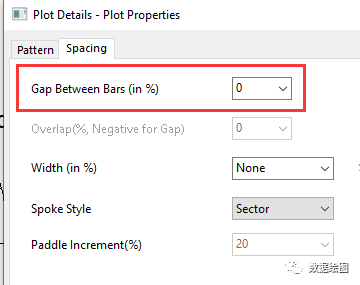

- 在Spacing中将Gap Between Bars设为0。

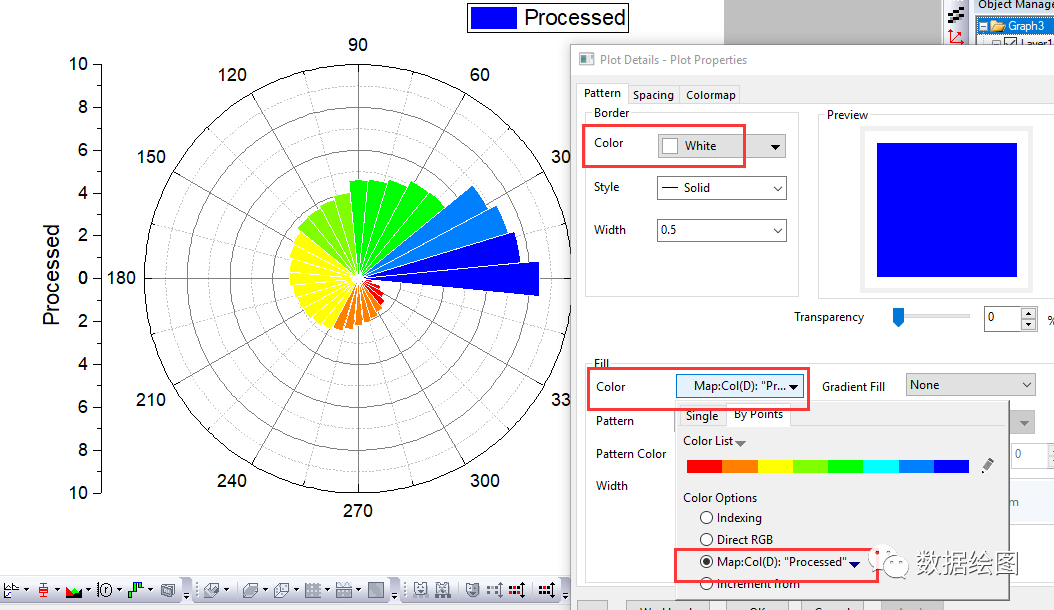

- 在Pattern中，将Border Color选为白色，将Fill Color设为Map，数据来源设为“Col(D): Processed”。
- 切换到Colormap页面，可以设置Level和Fill。
数据标签：由于Bar Theta r模板是新添加的绘图模板，很多功能都还没有完善，比如添加数据标签（Label）的功能就还没有。不过可以使用其他方式来完成。

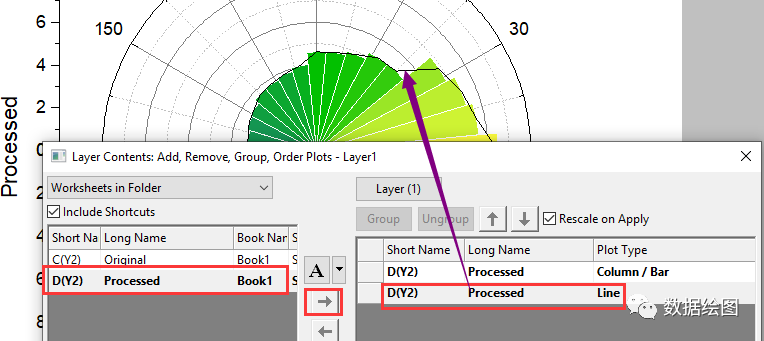

- 使用快捷键F12打开Layer Contents对话框，将处理后的数据再添加到当前图层中，默认的是Line图。

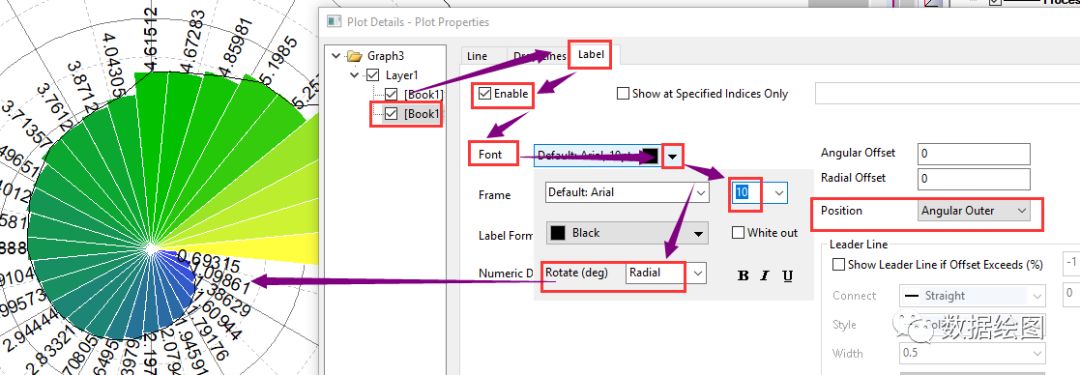

- 双击添加的曲线进入Plot Properties对话框，切换到Label页面，点击Enable，在Font中设置字号，Rotate设为Radial。同时Position设为Angular Outer。

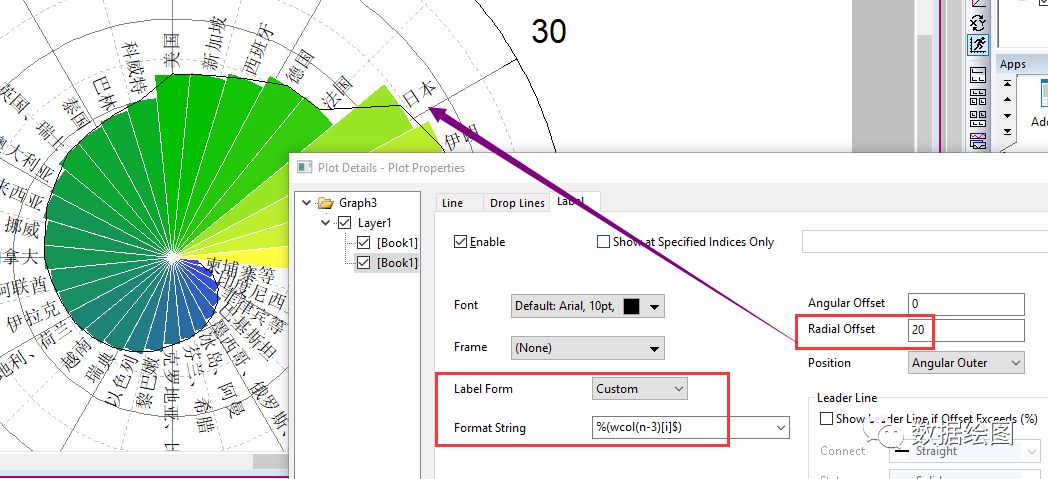

- 此时Label默认的是Y轴数据，可以通过自定义的形式显示我们需要的标签。在Label From中选为Custom，在Format String中填入“%(wcol(n-3)[i]$)”，意思是当前数据所在列往前数3列、当前数据所在行所对应的数据数据。同时可以设置Offset，调整标签的位置。

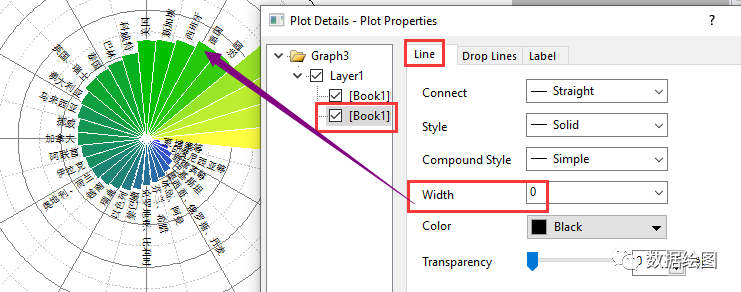

- 为了隐藏另外加入的曲线，可以将其Width设为0。
删除坐标轴：双击坐标轴，进入Axis Properties对话框。

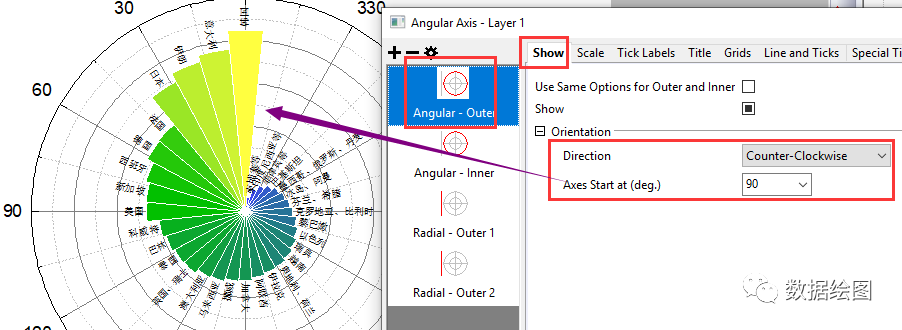

- 首先将Direction设为Counter-clockwise，Axes Start at设为90。

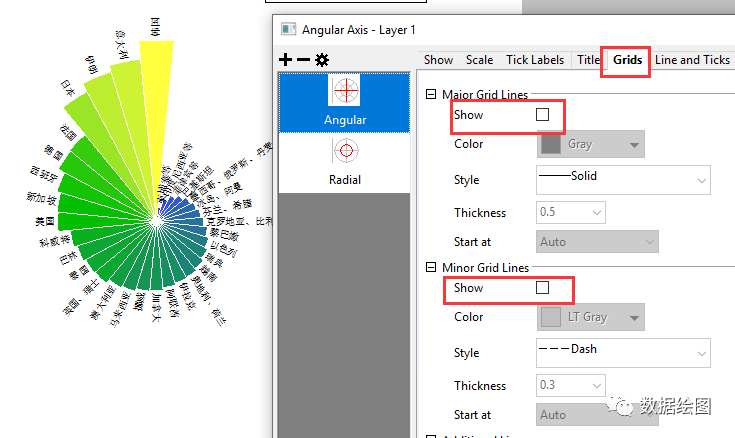

- 将各坐标轴的标签、标题、网格线等统统去掉。
Color Scale Bar：如果没有Color Scale Bar，那图形中的颜色填充就没有了意义，除了好看。本图形中Color Scale Bar的设置是颇具技巧的。

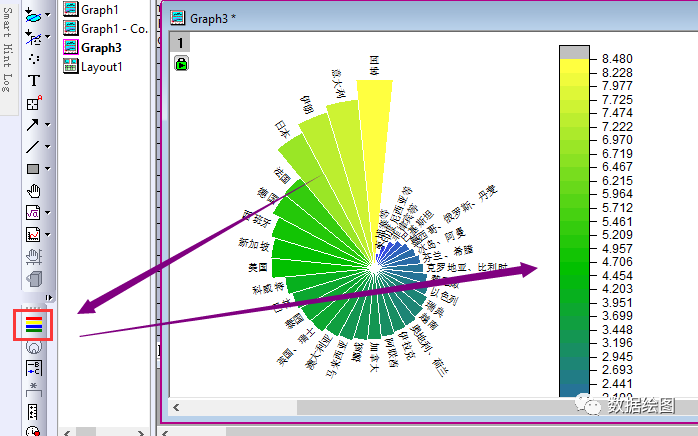

- 选中极坐标系中的条形图，点击左侧的Color Scale工具，添加Color Scale Bar。

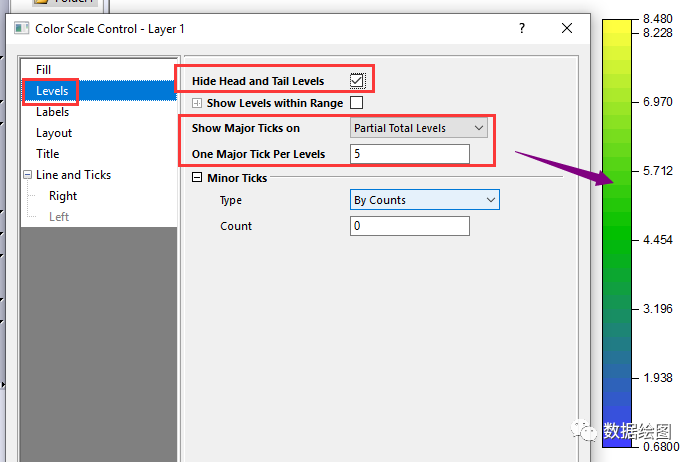

- 双击Color Scale Bar，进行格式设置。切换到Levels页面，勾选Hide Head and Tail Levels，选择Partial Total Levels，数字设为5或者其他合适的值。

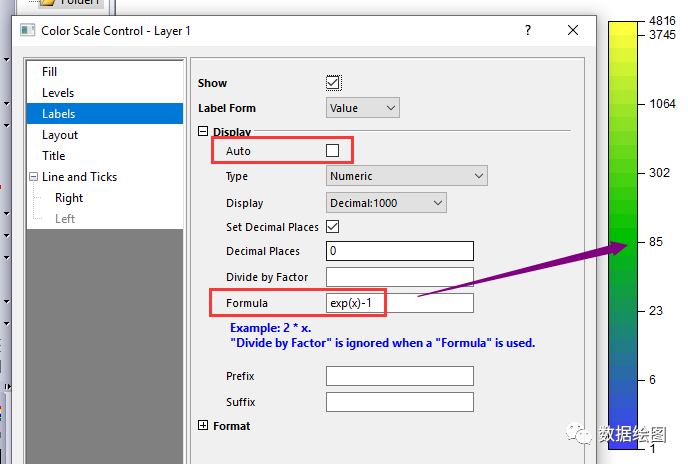

- 在Labels页面，去掉Auto的勾选，Set Decimal Places设为0，并在Formula中填入”exp(x)-1“。之所以填这个表达式，是因为最开始的数据处理中使用的“ln(C+1)”，此处填入的恰是其反函数。

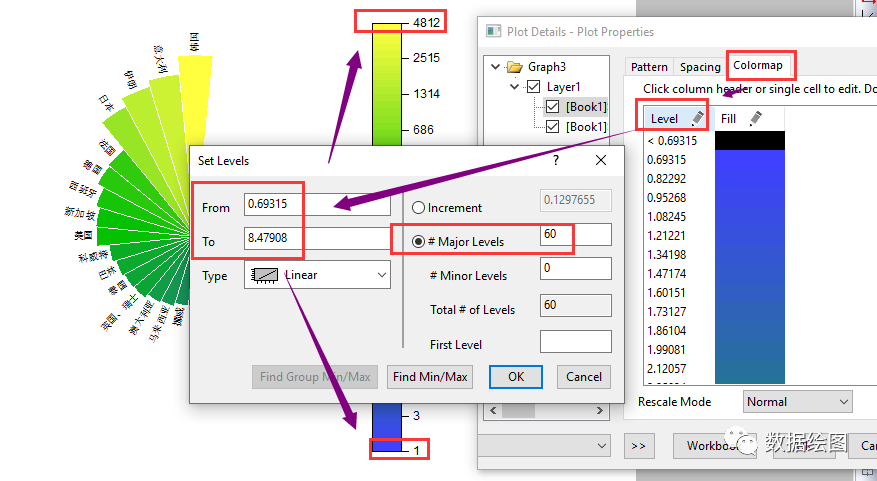

- 问题来了，Color Scale Bar的最大值和原始数据中的最大值不一致（此处为4816，原数据为4812），原因是绘图的过程中涉及了数据的变换，在小数点的取舍上出了问题。解决方法是在图形的Plot Properties/Colormap里，在Levels下的From和To中填写Y轴数据中的最小值和最大值，而且最好精确到小数点多几位，同时Major Levels中填的数尽量大一些，颜色过渡会平滑、好看。
完工！
