OriginPro使用非角度数据绘制极坐标图

时间:2020-05-30 来源:煤化工网 浏览:

OriginPro:使用非角度数据绘制极坐标图

其中OriginPro:在极坐标系中绘制“穿了马夹的饼图”教程中是使用构造的角度数据,来作为极坐标图的Theta数据

经OriginLab官方的技术指导,发现分类数据等非角度数据可以直接用作极坐标图的Theta数据,直接绘制极坐标图。

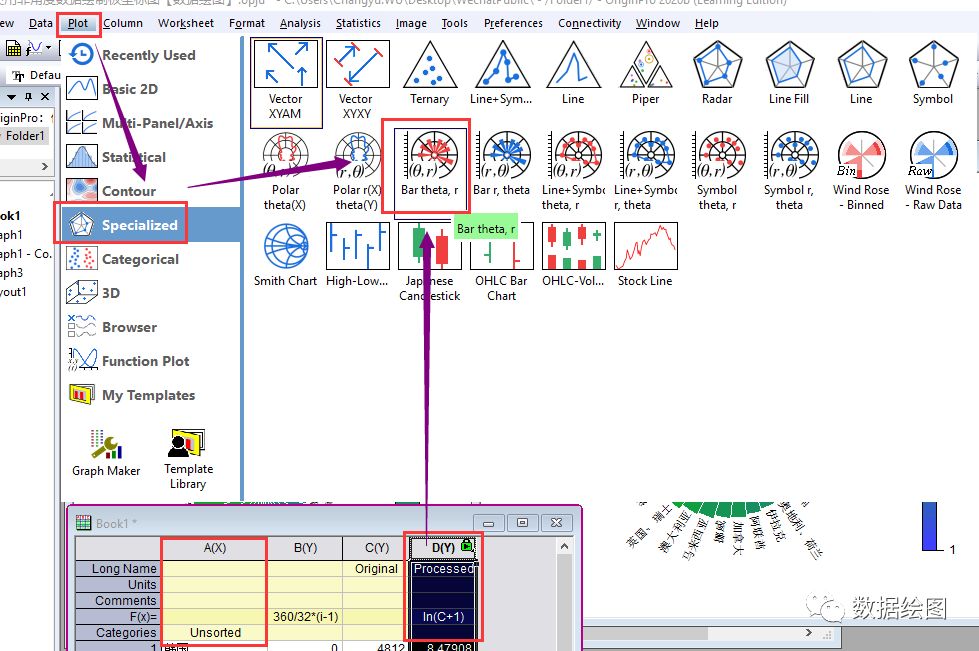

  • 将各国家所在列设为X,选中处理后的数据,使用Bar Theta, r绘图模板,绘制极坐标系下的条形图

    OriginPro:使用非角度数据绘制极坐标图

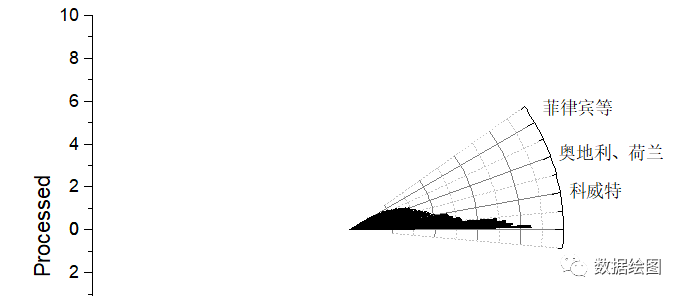

  • 极坐标图默认是使用角度数据,因此出来的图形只是一个扇形区域

    OriginPro:使用非角度数据绘制极坐标图

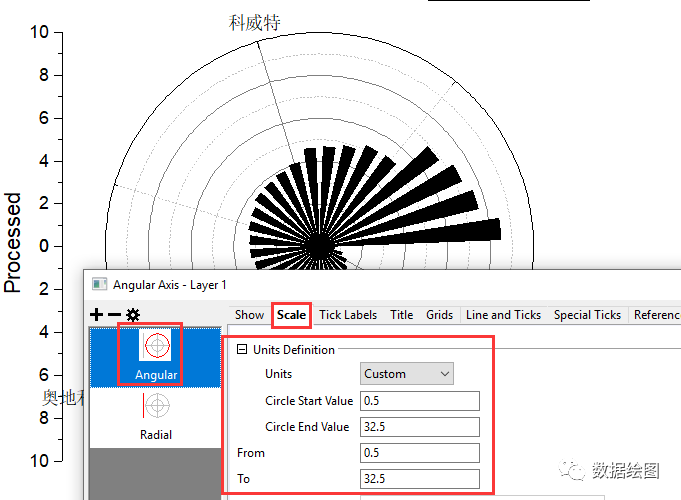

  • 双击坐标轴,打开Axis Properties对话框。

    • 选中左侧的Angular,并切换到Scale页面,将Units设为CustomCircle Start ValueCircle End ValueFromTo)分别设置为0.532.5(因为此例子中分类数据的个数为32,所以设置为0.5-32.5,这两个数值根据实际情况而定)。

      OriginPro:使用非角度数据绘制极坐标图

    • 切换到Show标签, 将Direction设为Counter-clockwiseAxes Start at设为90

    • 将各坐标轴的标签、标题、网格线等统统去掉。

  • 条形图填色数据标签Color Scale Bar的设置方法与OriginPro:在极坐标系中绘制“穿了马夹的饼图”【数据绘图】教程中的方法相同。

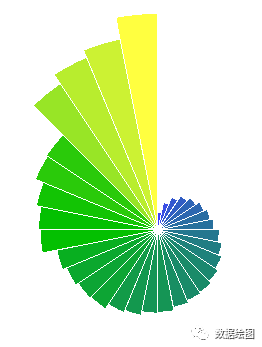

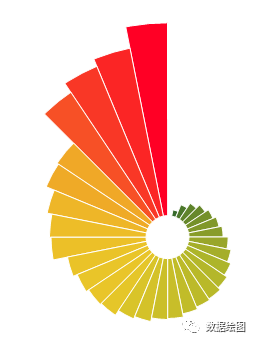

  • 完工!

    OriginPro:使用非角度数据绘制极坐标图

所用软件:OriginLab OriginPro 2020b@Windows 10 pro 。
