CAD默认比例列表如何设置?
这个问题之前曾经讲过,但其中忽略了一个问题,因此重新整理后再发一下。
有网友问我,为什么他给视口设置了1:150的比例,但到特性面板里却看到视口的注释比例是1:1,标准比例显示“自定义”,而自定义比例则显示为0,如下图所示。
他的问题中包含了三个问题:首先视口的比例和注释比例是可以不一样的,视口比例1:150,注释对象使用的比例也可以是1:1;如果我们设置的比例在CAD的标注比例列表中没有,就会显示为自定义;而他的自定义比例只所以是0,是单位设置的精度没有保留小数点后数值,四舍五入变成0了。关于注释性和单位设置的问题可以看之前的文章,下面重点介绍一下如何定定制标准比例列表。CAD的注释性怎么用?
为什么改不了文字的宽高比?相同比例的图块不一样大?
当创建视口和打印的时候,CAD提供了一个默认的比例列表,这个列表虽然很长,很多比例我们用不到,例如1:8、2:1、4:1以及一大堆的英制的比例,但有些需要用的比例却没有,比如1:150、1:200等,我们可以将将多余的比例删除,然后加上我们经常会用到的比例。
编辑比例列表

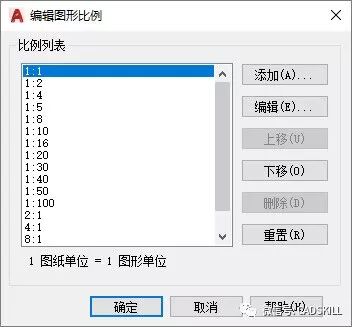

1、在经典界面菜单中选择:格式>比例缩放列表,在“二维草图与注释”工作空间的“注释“选项卡中单击“比例列表”按钮,或者直接输入命令SCALELISTEDIT,打开“编辑图形比例”对话框,如下图所示。
不同版本CAD对话框名称略有不同,AUTOCAD低版本有的叫“编辑比例缩放列表”对话框,浩辰CAD里叫“编辑比例列表”,但对话框的形式基本没有变。
2、选中不需要的比例,点“删除”按钮将他们删除。
3、单击“添加”按钮,在弹出的“添加比例”对话框中加入我们需要的比例,如下图所示。
如果经常只使用一两种比例的话,这个列表可以根据我们的需要删除得更短。

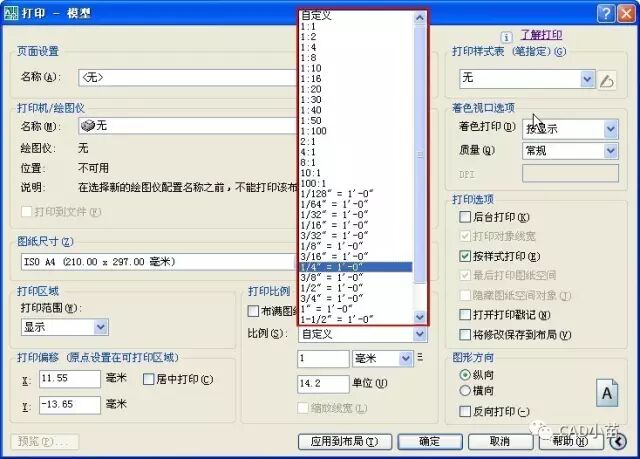

4、单击"确定",关闭此对话框。设置好后可以看看设置视口比例、打印比例时的效果,如下图所示。经过修改后列表短多了,选择比例更方便了。
为什么设置好比例列表后新建图纸时列表又变回去了?
这个问题我之前忽略了,最近有网友问我才看了一下。CAD的比例列表是保存在图纸中,我想是因为不同图纸对比例的要求不同。
如果我们的图纸都要使用相同的比例列表,又不想反复设置怎么办?
那就只能借助样板文件,新建一张空图,设置好比例列表后,另存覆盖自己常使用的样板文件,如acadiso.dwt。
新建图纸时使用这个样板,就可以直接使用设置好的比例列表了。
你会设置和使用CAD样板文件吗?
关于比例列表重置
在编辑比例列表对话框中有一个“重置”按钮,它的作用是将比例列表恢复到默认的状态。重置按钮在常规状态并不太重要,我们删错了某个比例重新添加一下也并不麻烦。但在AUTOCAD提供了注释性功能后,有不少图纸会出现图纸中有过量(数量有时会达到十几万),这种图纸图形看上去不多,但图纸特别大,打开和操作都非常困难,比如曾有图纸23MB,删除注释性比例后就剩4百多K。在CAD高版本打开此类图纸时会弹出对话框,提示图纸中有大量注释性比例,是否删除,如下图所示。
如果出现此类提示,建议点"确定"按钮。

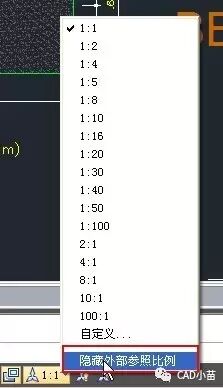

在低版本中没有类似的功能,如果图形异常大,打开和操作都比较慢的话,我们可以自己检查一下。在状态栏底部点注释性比例按钮,显示注释列表,并取消勾选“隐藏外部参照比例”,如下图所示。
如果图中有大量多余的注释性比例的话,可能会显示成下面这个样子。
其实这些图中并没有外部参照,据某位网友说这是一种CAD病毒,会不断添加注释性比例,我没有见过这个插件,因此暂时没办法教大家如何预防。但如果遇到图纸保存不断增大,打开和操作变慢这种情况,可以检查一下注释比例列表,如果确认是这个问题,而你的CAD在打开文件的时候没有提示要重置比例列表的,我们就可以打开编辑比例列表对话框,点“重置”按钮进行手动重置。
小结
CAD提供了越来越多的功能,有时会给我们带来便利,有时也会给我们制造麻烦,正常规范的操作加上合理的定制,就会让CAD运行效率更高。
-
以上技巧仅适用于AUTOCAD、浩辰CAD等提供比例列表编辑和注释性比例的版本。
-
