CAD图层的冻结跟开关有什么区别？

很久之前的文章讲过这个问题，但最近有两个网友提到图块在冻结和开关时表现不一样，发下很多问题在之前的文章中并没有讲清楚，有必要再讲一下。

CAD的图层可以开关和冻结，从表象上看，两者的功效类似，关闭图层和冻结图层后都是图层上的对象不显示，但其实CAD内部处理不一样，两者在实际工作中的用途也不一样。

图层冻结和开关从表现上有什么的不同？

       图层关闭和冻结的时候，图层上的图形不显示也不打印，两个功能从表现上看似相同，但如果自己研究会发现还是有很多不同的。

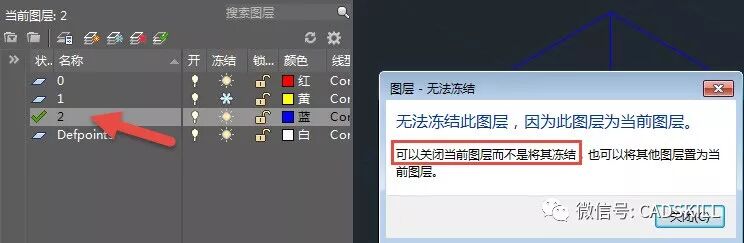

1、当前图层可以关闭不能冻结

在关闭或冻结当前当前图层的时候都会有提示，但当前图层是可以关闭的，但却是不能冻结的。

2、关闭图层上的对象在全选时也会被选中

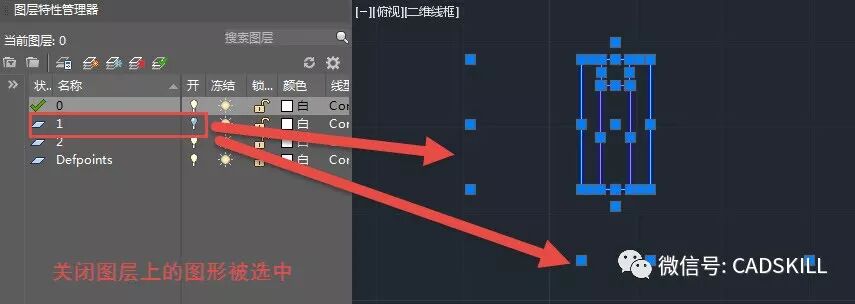

如果图层被关闭，关闭图层上的对象虽然无法通过框选选中，但如果按CTRL+A全选时，关闭图层上的对象也会被选中，如下图所示。

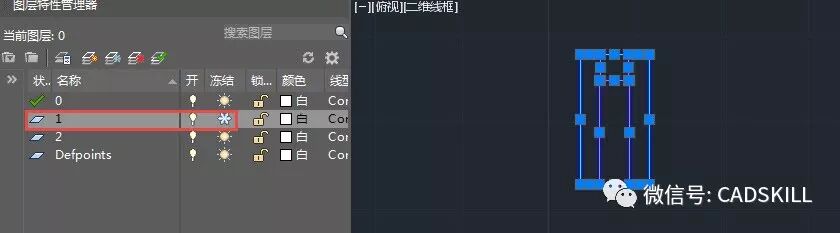

而冻结图层上的图形就不会被选中，如下图所示。

如果想通过关闭图层来过滤选择图形，就不要用全选的功能，只能用框选。

3、图块内其他图层的图形显示效果不同

很多设备或符号图块的图形是在0层绘制后创建图块的，因此图块和块内图形都位于插入的图层上。但有些图块却不是这样，如果做成图块前图形不在0层，这些图块无论插入到哪个图层，块内图形仍在原来的图层，比如我们将建筑图选中后复制粘贴成图块，虽然图块在当前图层，但图块内的墙体、门窗仍在他们之前的图层。
CAD创建图块时需要注意的问题
创建图块时应如何设置图层、颜色等特性？

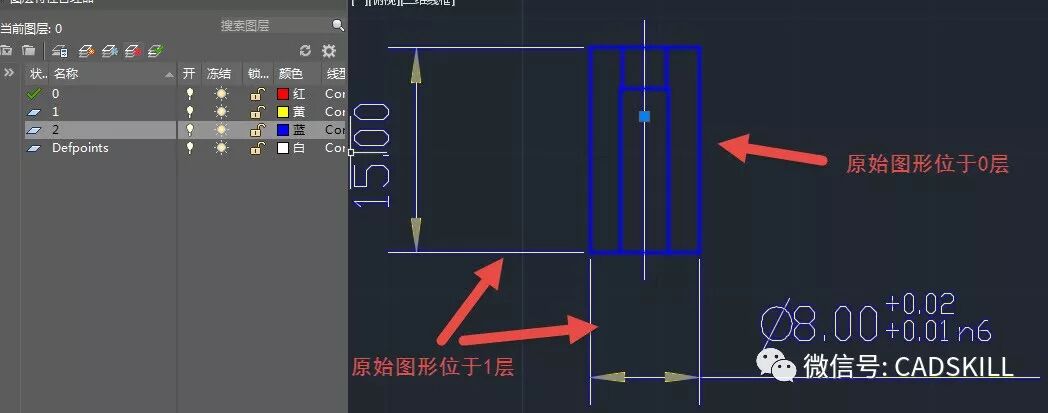

如果关闭图块所在图层，块内其他图层上的图形仍会显示，比如下面这个图块插入在2层，块中的图形之前分别在0层和1层，如下图所示。

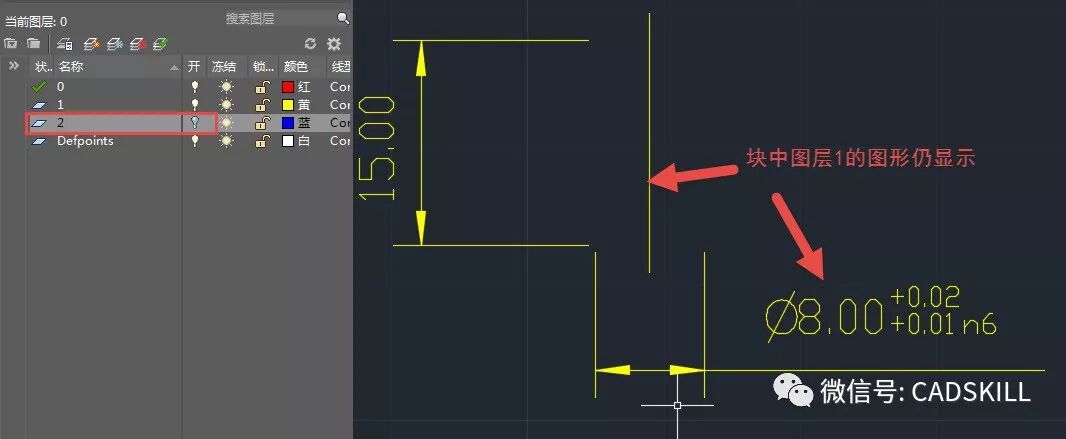

关闭图块所在的图层2，图块中原来位于0层和图层2上图形会消失，但图层1上的图形仍会显示，如下图所示。

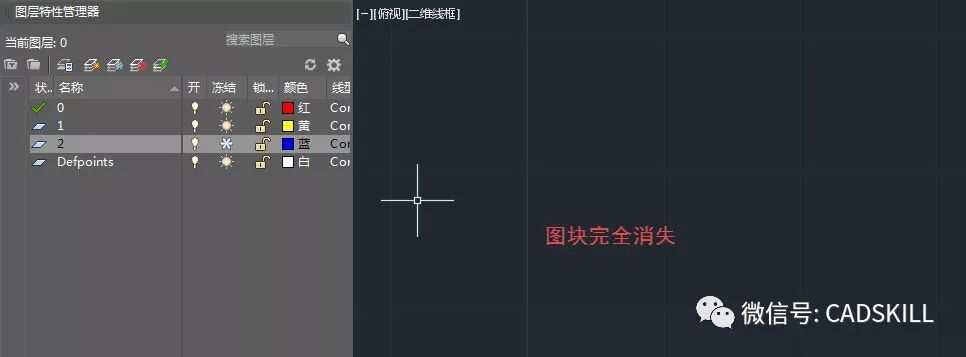

但如果冻结图块所在的图层2，整个图块都不会显示，如下图所示。

如果希望图块位于不同图层图形的显示效果可以分开控制，就用图层关闭，如果必须用冻结的话，就需要将这个图块炸开成独立的对象。

4、在消隐HIDE时关闭图层上的图形会遮挡其他图形

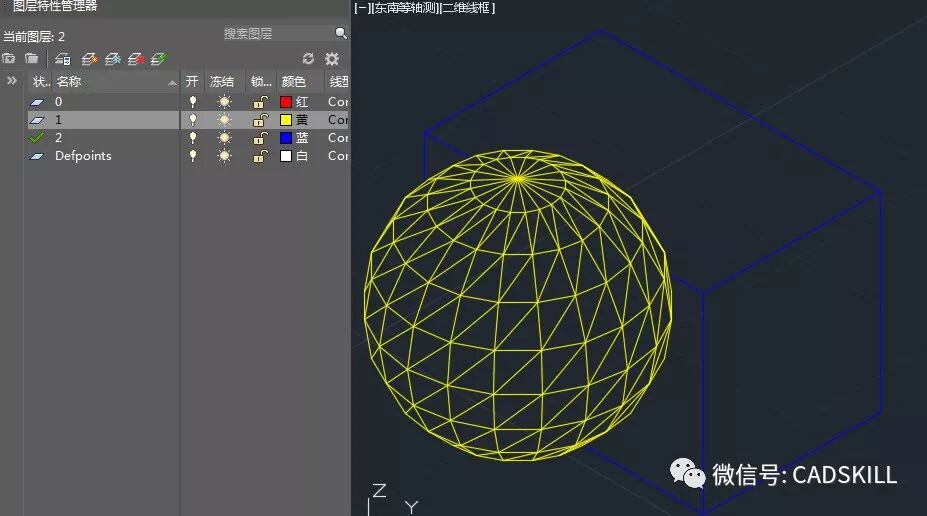

这里说的是消隐HIDE，不是视觉样式里的隐藏，比如一个球体遮挡了方体，球体位于图层1，方体位于图层2，如下图所示。

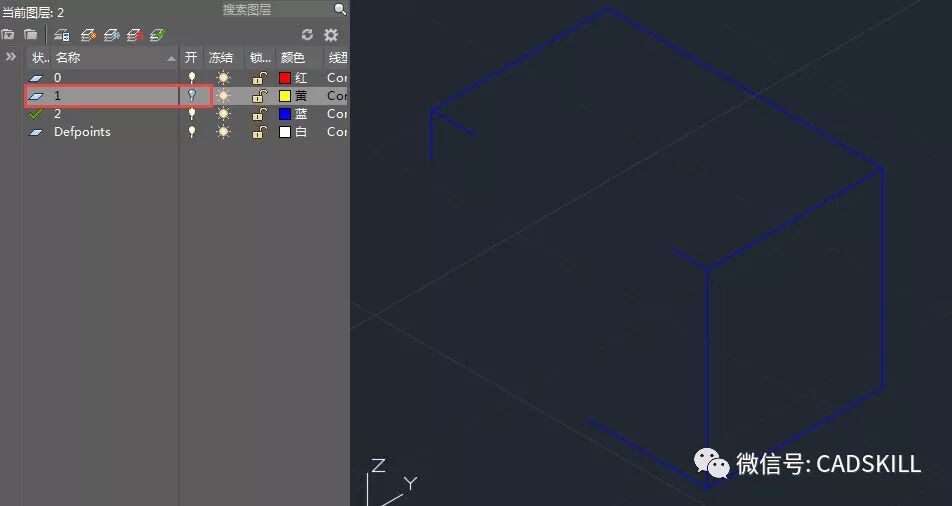

关闭图层1后，消隐效果如下图所示。

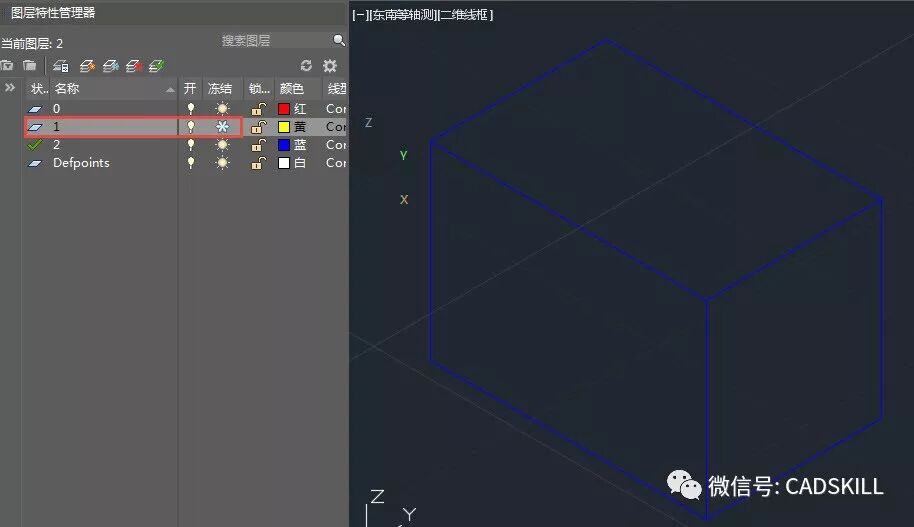

如果是冻结图层1，方体就不会被遮挡，如下图所示。

4、开关图层块、冻结图层慢

我们找一张稍微复杂一点的图纸，可以对比一下开关全部图层和冻结解冻全部图层的（当前层无法冻结）速度，会发现图层的开关很快，但图层的冻结和解冻会比较慢。

还可以从另一个角度比较一下，对比图层开关前后的操作速度差别不大，但如果将图形的很多图层冻结后，显示和操作速度会比冻结前快一些。也就是说开关图层不影响图形操作速度，但冻结一部分图层是可以提升操作速度的。

二、图层开关和冻结从本质上有什么不同？

CAD打开图纸并最终显示到屏幕上有两个过程，一个是将文件中保存的图纸数据读取出来，然后将图纸数据转换为显示数据（重生成REGEN的过程），然后才能显示到屏幕上。

为什么CAD图纸经常要重生成RE？重生成什么意思？

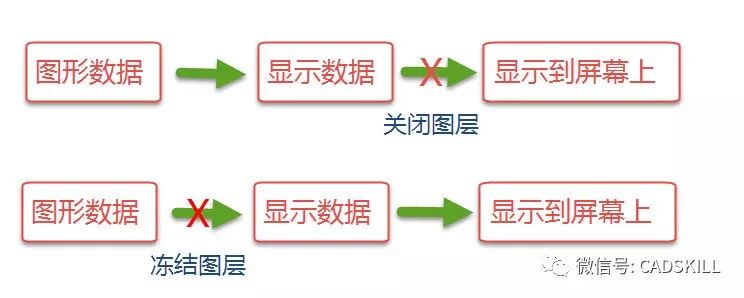

图层开关和冻结的区别就是有没有生成显示数据（有没有重生成），如下图所示。

正因为两者的处理方式不同，才有了上面各种表现上的不同。

视口冻结

而且因为处理方式不同，决定了两种功能的应用范围不同。除了前面说的一些不同的表现外，更重要的区别是冻结功能在布局中运用。

在布局视口，每个视口是可以有独立的显示数据的，因此可以设置在不同视口冻结不同的图层。在布局空间就如视口后，图层管理器会增加新视口冻结和当前视口冻结的功能，如下图所示。

这几个冻结到底有什么区别呢？

通过在布局空间不同视口冻结不同可以图层来控制打印效果，比如我们可以将水暖电的图形都绘制在同一张平面图内，然后可以分别建立三个布局，在三个布局的视口分别冻结不同专业的图层，就可以得到分开的水、暖、电的图纸了。这几个按钮也好区别，只要将全称列出来大家自然就知道了，冻结=“所有视口冻结”、视口冻结=“当前视口冻结”。当未进入某个视口时，图层管理器只显示冻结和新视口冻结按钮，新视口冻结设置让我们在建立视口前就可以设置哪些图层将在视口中被冻结。视口冻结设置只有当我们进入某一个视口时才会显示，每个不同的视口都可以有不同的设置。

最容易区别的方法就是打开一张有多个图层的图纸，进入布局空间后多建几个视口，然后将不同图层分别使用这几种设置后看看效果，这样就一清二楚了。

图层开关和冻结也许在表现上还有其他不同，但如果知道了两者的本质的区别，表现上的区别就好理解了。

以上使用技巧适用于AUTOCAD及浩辰CAD等类似的CAD软件。
