活套法兰属于松式法兰，法兰环变形时对容器或接管不产生附加力矩，制造、安装方便，可采用与容器或接管不同的材料制造，像锆制等不能与钢熔焊的容器、换热器上运用的就比较多，其法兰环用碳钢或低合金钢就行，能够节省贵重金属。但活套法兰的法兰环厚度较大，只能用于压力不高的场合。

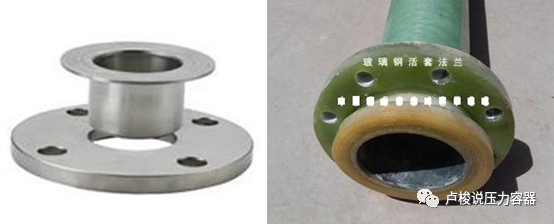

另外，活套法兰还常用在玻璃钢等非金属设备（如右下图所示），及内衬有脆性材料且压力不高的钢制设备上。

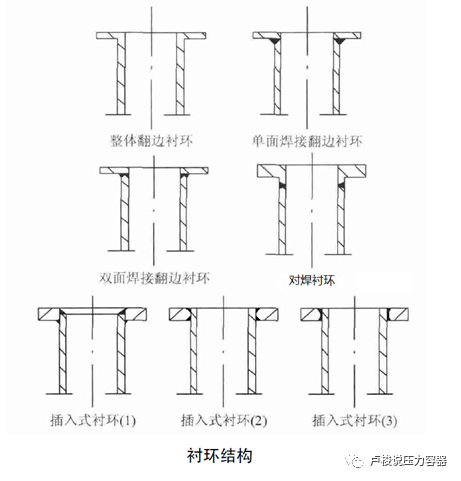

如图2所示，活套法兰可分解为三部分：衬环（翻边）、接管、法兰环。而衬环（翻边）与接管的连接可以有多种形式，如图3所示，包括整体翻边、衬环接管焊接连接两大类。

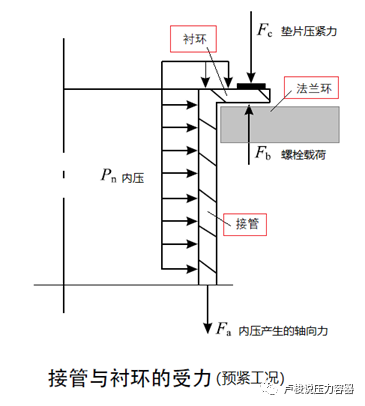

衬环+接管在垫片压紧力、螺栓载荷及压力的作用下，结构不连续处会出现较大的应力集中，如果采用图3中整体翻边、对焊衬环就可以避免应力集中最严重的地方和焊缝重叠，这两种情况是最合理的。对于插入式衬环，第（3）种为全焊透，是比较好的。
整体翻边结构没有焊缝，是最理想的，只是制造成本相对其他几种都高一点。事实上，整体翻边结构还存在一个问题，受加工能力的限制，衬环做不了太厚，而且衬环也不能撇开接管单独加厚。

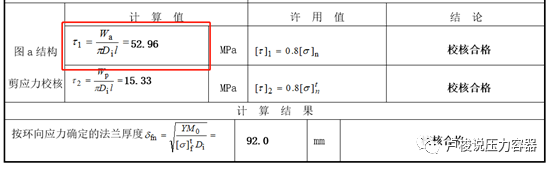

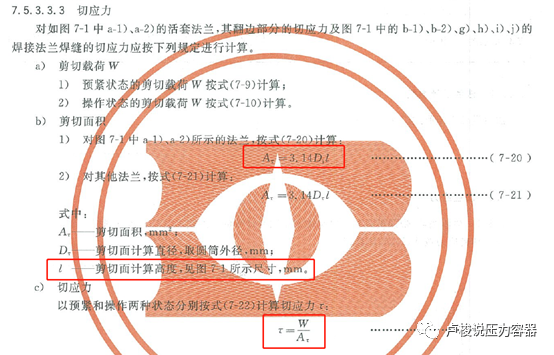

活套法兰在强度计算时，要校核翻边部分的剪应力（按0.8倍的许用应力控制），见GB/T 150.3的7.5.3.3.3，见图4、图5，翻边厚度l直接决定了这个剪应力的大小。

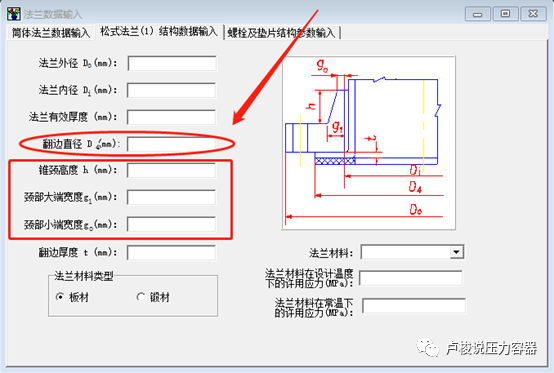

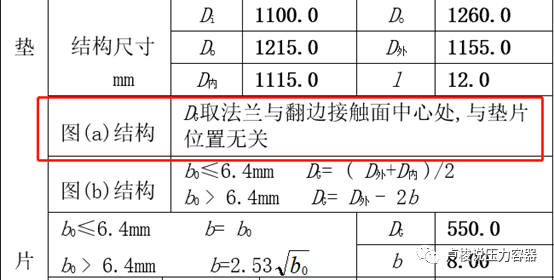

在SW6计算时，有两个小小问题要注意，一、SW6输入界面上翻边厚度符号为t，而计算书中为l。二、翻边直径D4，如果你这个值不填、或填得不合理，程序不会有任何提示，但这个值又直接影响了垫片压紧力作用中心圆直径DG，见图7圈红处。
参考文献：宁远林, 冯秋元, 张永强, 等. 锆制压力容器活套法兰接管的结构分析[J]. 化工设备与管道, 2014, 51(6).
