cad为什么切换不同图层画图颜色始终不变?当前值应该如何设置?
前几天有网友在群里问了一个问题:他用天正软件,无论是画墙体还是普通的直线、圆都是灰色的,这是怎么回事?

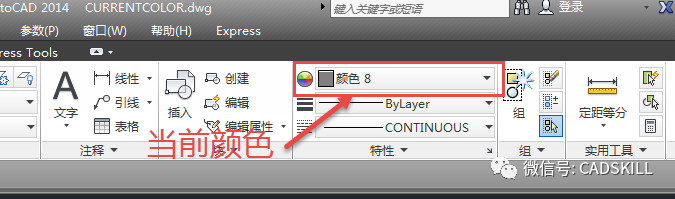

当时我决定有点奇怪,还以为是他的天正改了什么设置,让他只启动AUTOCAD看一下,结果还是如此。图纸发过来后才发现原来原因这么简单,只是因为他的当前颜色设置成了8号色,如下图所示。
什么是当前颜色?什么情况下会修改当前颜色呢?

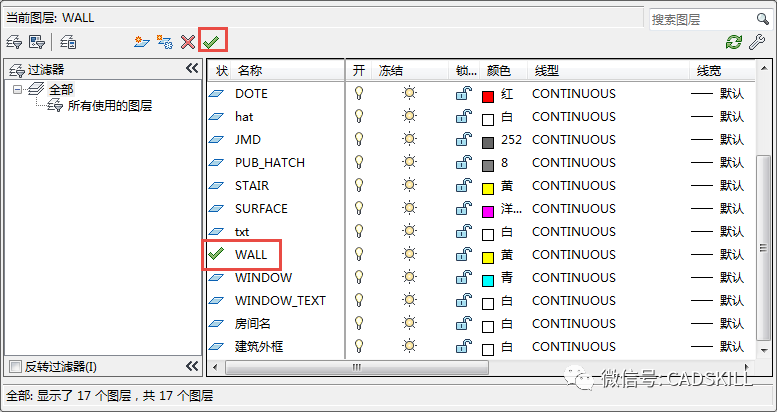

大家都知道绘图的时候需要设置当前图层,以保证图像画到自己需要的图层上。因为在图层管理器里有一个非常的明显的当前层的标记,而且还提供了设置当前层的命令,如下图所示。
其实CAD的图层、各种特性、各种样式都可以设置当前值(CURRENT),比如写文字的时候需要设置当前文字样式,标注时需要设置当前标注样式,画多线是需要设置当前多线样式等等。但对于颜色、线型、线宽等这些属性的当前值的设置大家却不太关注,通常是绘制对象后再去调整他们特性。

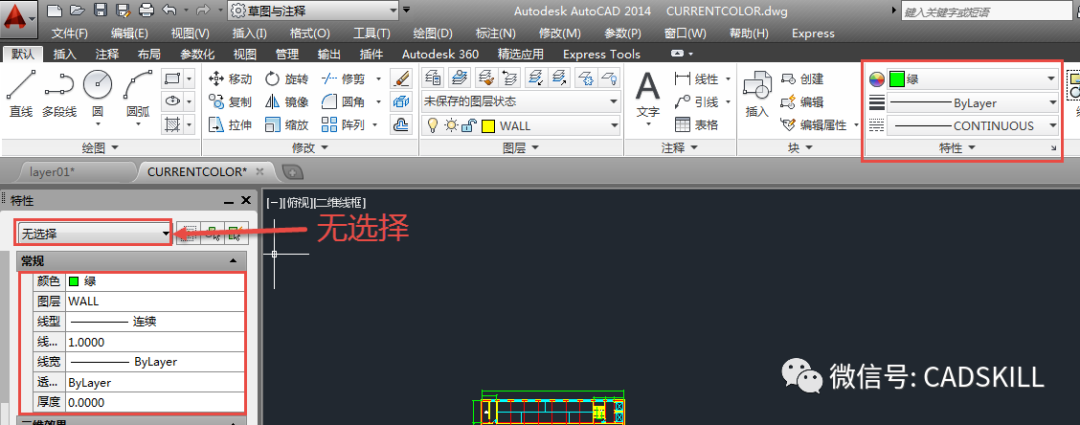

其实颜色、线型、线宽等也可以设置当前值。如果我们在没有选择任何图形的状态下在工具栏或特性面板中修改了这些特性值,就是设置了这些特性的当前值,后面绘制的图形就会直接使用这些特性,如下图所示。
上面是最有可能修改当前颜色或线型、线宽设置的两种方式,当然还可以用其他方式来修改当前颜色或其他特性的设置,比如直接输入COLOR命令,在弹出的颜色对话框中选择一种颜色,也是设置当前颜色。
估计大家平时没有关注选择对象和不选择对象调整这些特性的区别,大家不妨试一下就会发现。如果选择对象后特性面板和工具栏显示的是选定对象的颜色,如果此时修改颜色,选定对象的颜色会变,如果这时使用绘图命令画新的图形,颜色值会切换回设置的当前颜色(如果没有改过,默认值应该是Bylayer随层)。如果在没有选择对象的情况下修改成了固定的颜色,无论如何切换图层,新绘制的图形都会使用这个颜色。
关于当前值的设置
如果我们连续绘制的图形需要使用某个固定的颜色、线型、线宽,可以修改颜色和这些的特性的当前值,但画完这些图形后最好记得将这些值恢复成默认值:Bylayer随层。
样式和特性的当前设置方式各不形同,因此样式或特性当前值设置相关的问题不少。新建的文字样式、标注样式、多线样式、多重引线样式、表格样式等通常就会作为当前样式,但新加载的线型并不会作为当前线型,因此经常有人问:我加载了一个虚线的线型,为什么画出来还是实线?有一些大家不太关注的特性设置同样会给大家造成困扰,比如厚度和透明度,之前也遇到过有人问为什么画出来的是线,但切换到轴测视图后发现都是三维的、有厚度,还有人问为什么新画出来的线都非常浅,原来是不小心设置了透明度的当前值。
我们可以关注一下图形有哪些特性,默认值是多少,这样遇到类似的问题后,如果明确知道那个特性,比如颜色有问题,直接检查一下颜色设置就好了,如果不清楚,就可以在特性面板里检查一下对象的各项特性,很容易就可以找到问题出在哪儿了。为什么我画的CAD图形有厚度?如何设置CAD图形的厚度?
CAD中的当前图层、当前样式的当前是什么意思?如何切换?
为什么有时虚线显示为实线?线型比例应该怎么设置?
这些样式、特性的当前值其实都是记录在一些变量里的,并且跟图纸一起保存,下次打开图纸,还可以继续使用这些设置,比如记录当前层的变量是CLAYER,记录当前颜色的变量CECOLOR,当前线型CELTYPE,当前线型比例CELTSCALE,当前线宽CELWEIGHT等等。
图纸中保存的变量不仅仅包括这些样式、常规特性的当前值,还有一些对象的特殊特性或命令的默认值,例如多段线宽度PLINEWID、文字高度TEXTSIZE、圆角半径FILLETRAD等等。
-
