cad如何选择子对象?如何删除矩形或多段线的某条边?

时间:2020-06-05 来源:网络 浏览:

CAD中的图形被称为对象,那什么是子对象呢?

子对象就是对象的下一级对象,比如多段线中的直线段和圆弧,三维对象的面、边和顶点。选择子对象的目的就是对图形的局部进行编辑。二维图形在被选中后会显示蓝色的夹点,夹点可以直接选中后拖动,并且还可以对图形进行其他方式的编辑,相关介绍可以参看以前发布的相关文章。

什么是夹点?对夹点可进行哪些操作?

除了二维对象的夹点外,我们还可以选择对象的其他字对象,通过删除或改变子对象的位置来修改图形的形状。

如何选择子对象?

1、按住 Ctrl 键后单击对象。

这种方式适合多段线和三维对象等,但多段线因为提供了夹点编辑功能,还可以用拉伸STRETCH命令选定多个顶点进行移动,因此很少用这种方式选择子对象来调整多段线,更多的时候用于选择三维实体、曲面或网格对象的面、边或顶点。

2、设置子对象过滤器。

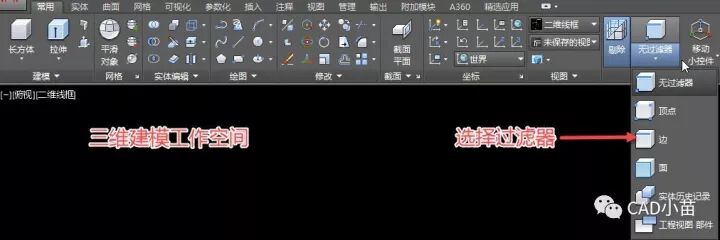

可以在多个三维功能区选项卡的“选择”面板中找到,该过滤器指定在单击三维对象时选定的默认子对象。如果无过滤器处于选定状态,将选择整个对象。

选定并删除矩形或多段线的线段

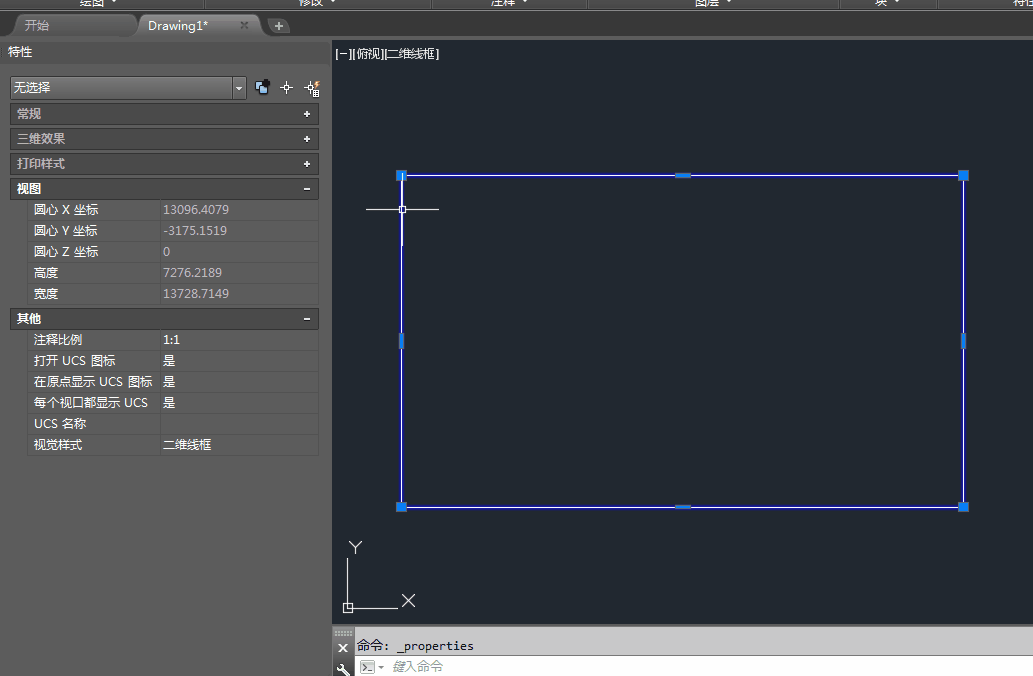

我们通过多段线的夹点可以调整多段线的顶点或线段的位置,但想删除其中一段用夹点编辑就无法实现了,删除一个顶点,相邻的顶点会自动连接。之前就有人问过类似问题,怎么将矩形的一条边删掉,如果在CAD低版本,例如2007版中不支持多段线子对象的选择,只能将举行炸开,然后删除其中的一条线段。到了高版本就简单了,按住CTRL键,单击选中要删除的线段,然后按DELETE键或输入E后回车就可以了。如下图所示。

多段线必须是一条连续的线,矩形、多边形、云线、圆环这些都是特殊的多段线,创建后选中这些图形,在特性面板都会显示为多段线。当我们删除某一条线段将多段线分成两段后,就会自动变成两个多段线对象。

选定的线段除了删除以外,还可以进行移动、旋转等操作。可以先选择子对象后执行命令,同样也可以先执行移动、旋转命令,在按CTRL键来选择线段。但并不是所有的命令都支持对子对象进行操作,比如复制、

我只是试了2007版不支持多段线的子对象选择,也不清楚CAD什么版本开始支持多段线的子对象选择,你可以在选择多段线前按住CTRL键,看看是否可以只选中其中一段,如果不支持,那你只能换装高版本或用其他方法处理了。

选择三维图形的子对象

相对来说,三维建模过程中经常需要选择三维图形的子对象,因此2007这样的低版本就已经支持了。

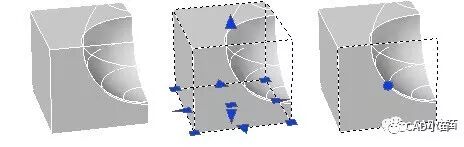

选定的子对象会根据子对象的类型显示不同类型的夹点,下面简单地看一下。

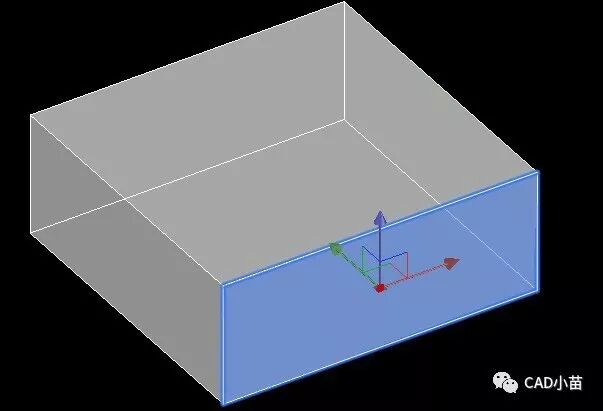

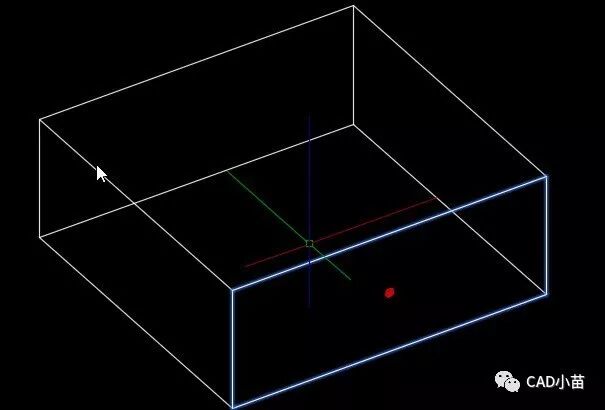

选择面后着色和二维线框模式下的显示效果如下图所示。

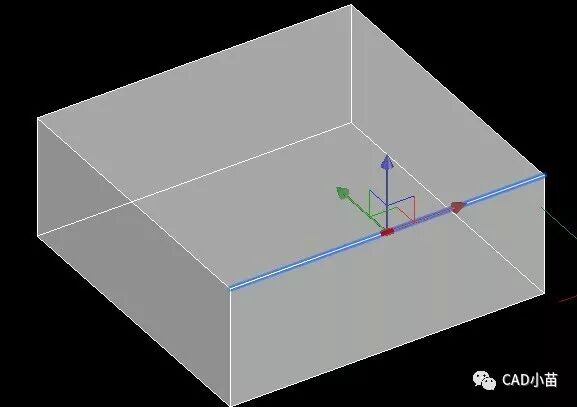

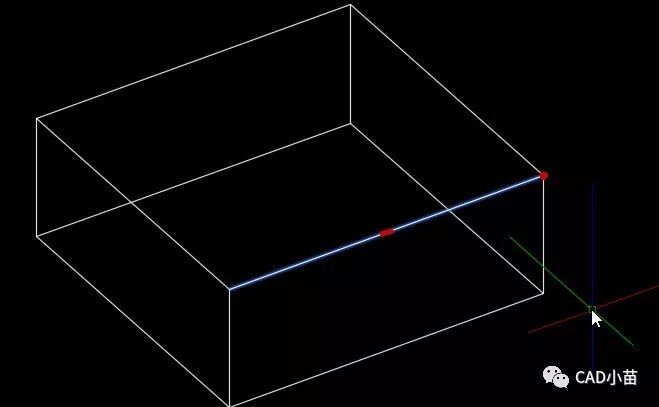

选择边在不同着色模式下的显示效果如下图所示。

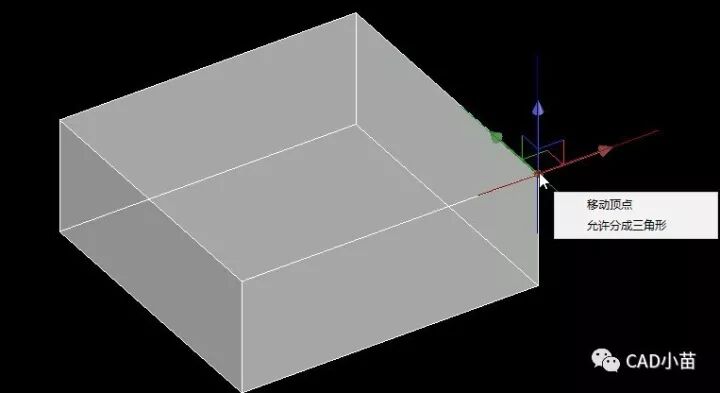

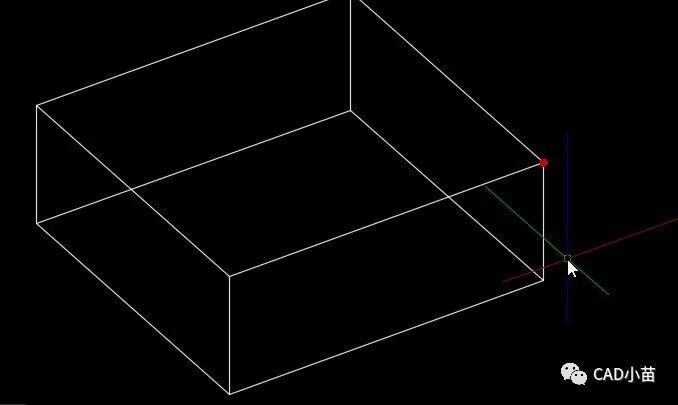

顶点子对象的显示效果如下:

可以选择任意数量的三维对象上的一个或多个子对象,选择集中可以包含多种类型的子对象。我们也可以在移动 MOVE、旋转ROTATE、缩放SCALE 和 删除命令的选择提示下按住 Ctrl 键选择子对象。

通过按住 Shift 键并再次选择某个项目,可以从选择集中删除该项目。

选择复合三维实体上的子对象

按住 Ctrl 键可以选择布尔运算后形成的复合实体上的面、边和顶点。如果将复合实体的“历史记录”特性设定为“记录”(打开),则第一个“拾取”可能会选择历史记录子对象。(历史记录子对象是并集、差集或交集操作过程中删除的原始对象的一部分。)继续按住 Ctrl 键并再次拾取可以选择原始形状上的面、边或顶点。

CAD建模之布尔运算

如果设定了子对象选择过滤器,则可以通过单击一次来选择面、边或顶点。

上面介绍了CAD中图形子对象的选择方法,以及多段线及三维实体或复合实体中子对象的选择的方法和显示效果,如果你感兴趣的话,可以试试,然后看看自己在什么情况下可以用到子对象选择。
