教程 | Origin红外光谱-自定义基线

时间:2020-06-17 来源:网络 浏览:

【导读】天津大学的谭博士提问:基线上扬,红外光谱分峰拟合,求积分面积。多数光谱曲线多为多峰叠加,峰值分析步骤类似。

例如前期推过XPS多峰拟合:
【点击阅读】Origin对曲线进行多峰拟合
属于水平基线的曲线分峰拟合。
对于基线上扬的红外光谱的多峰拟合,涉及以下技能:
■自定义基线
■多峰拟合
■积分面积
今天推出:红外光谱-自定义基线

第一步:数据处理

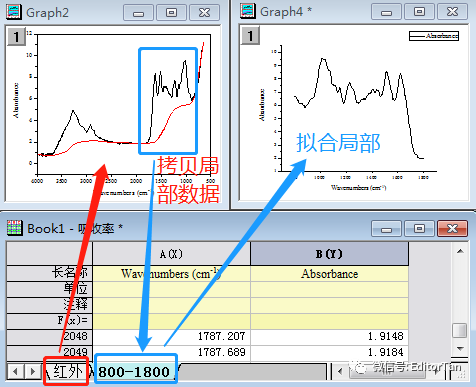

假设我们有一个红外光谱曲线的数据,我们想对某个复合峰进行分峰拟合,但这个峰所处的基线上扬,那么我们要选择基线起点和终点,一个比较大范围(1800~800 cm-1)的数据,拷贝局部数据,创建基线。
图1
上图中红色基线,是手绘上去的。基线上扬的光谱曲线,基线并非斜线,而是在起点峰下方迟缓一下,终点峰下方弯曲,其特征为S型。

第二步:自定义基线
红外光谱的X轴波数是从大到小的,双击X轴,将Scale范围颠倒一下。

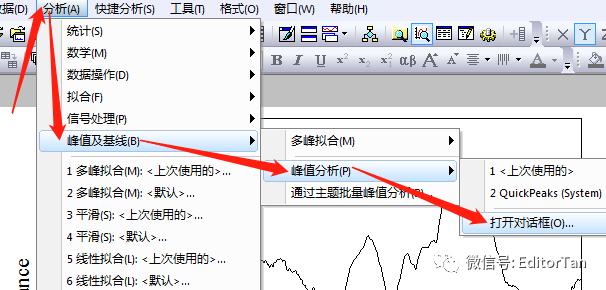

然后点击菜单“分析-峰值及基线-峰值分析”打开对话框。
图2

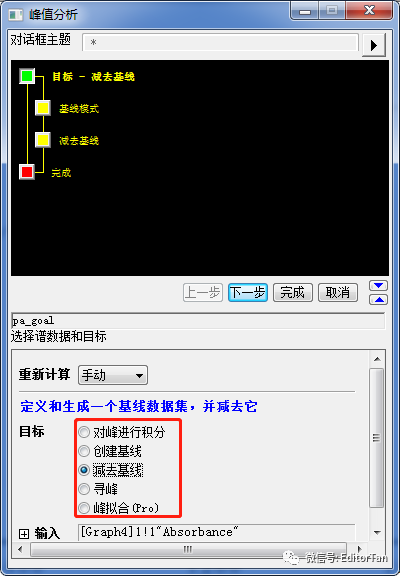

于是可以打开下图的对话框,有5项功能。
图3

根据实际需要,我们可以自定义基线,然后减去基线(得到底部平直的曲线)或者创建基线(上扬的曲线)。
(1)减去基线

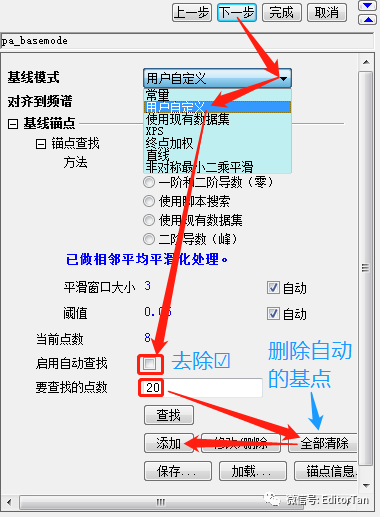

在上述步骤选择“减去基线”后,点击“下一步”后可以选择“基线模式”为“用户自定义”,去除自动查找的☑,设置20点,点击添加。

图4

这里20个点,是我们手动添加的点数,默认8个点不够。

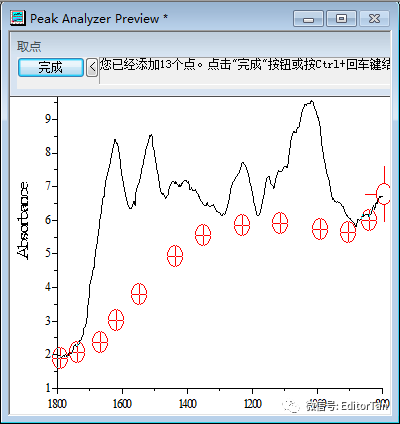

点击添加后,上图窗口自动消失,鼠标变为十字形,我们可以在基线附近依次双击,绘制基线,最后点击“完成”返回“峰值分析”对话框。

图5

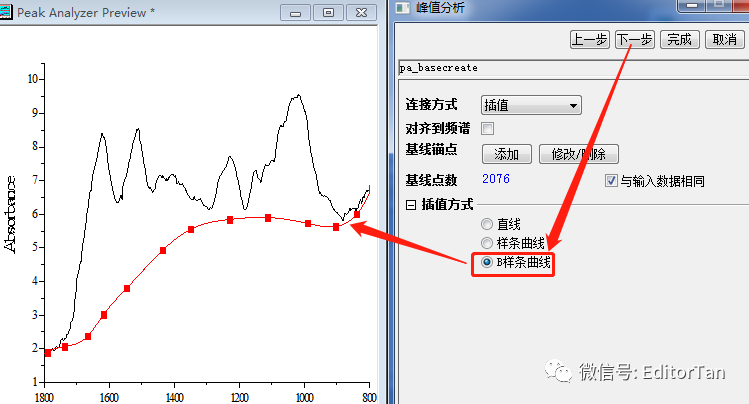

点击“下一步”,选择“B样条”使手动添加的基点之间连接为平滑的基线。
图6

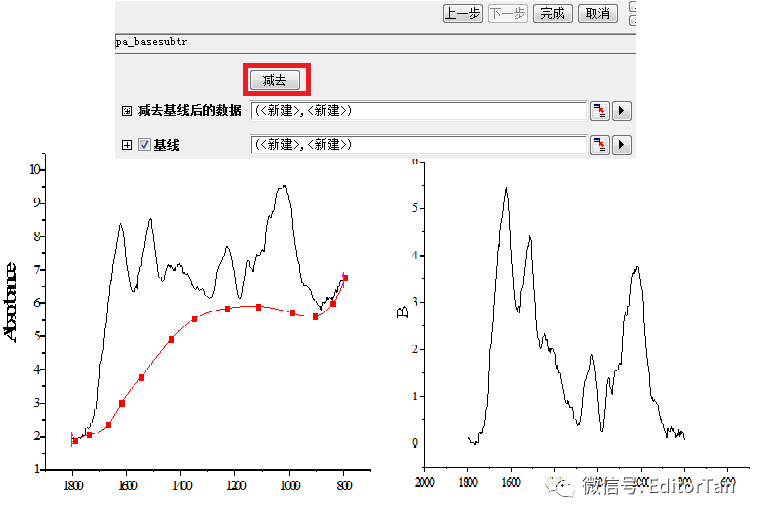

点击下一步后,有个“减去”按钮是乒乓键,点一次会扣除基线,再点一次变为“不减去”,分别得到下图的效果。
图7

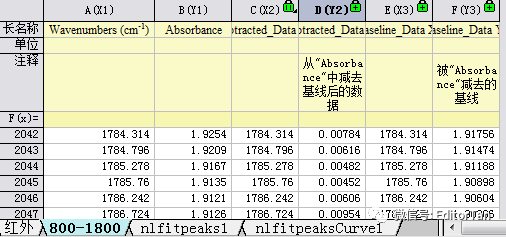

我们选择“减去”基线后,得到上图右图的曲线,同时得到下表数据。
图8
(2)创建基线

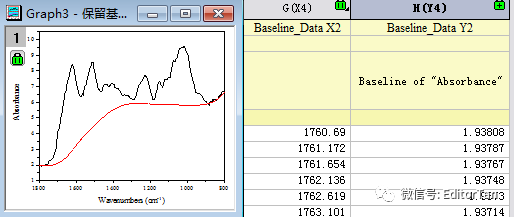

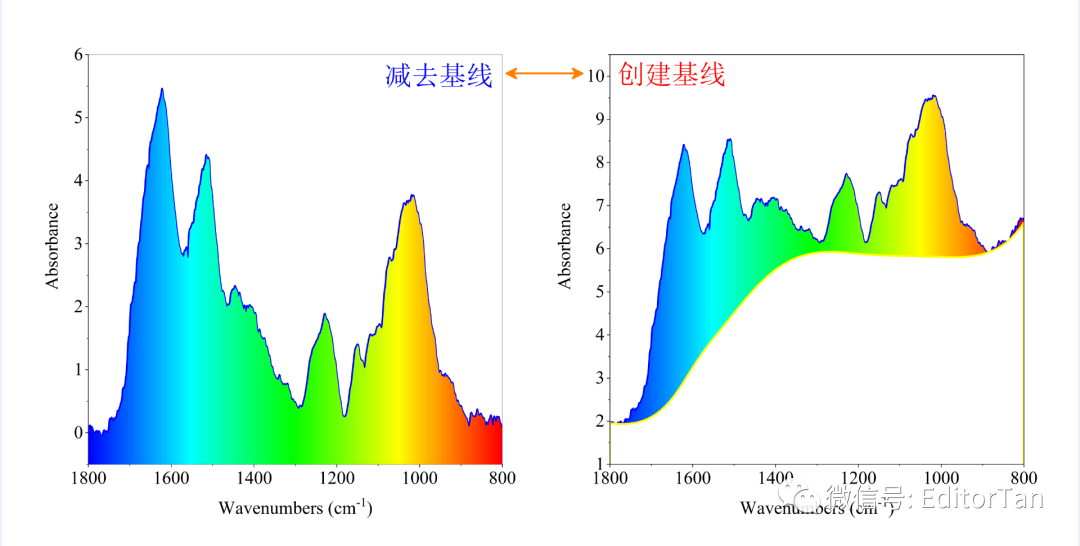

在图3中选择“创建基线”,后续步骤参考图4~6,得到下图效果及表中的基线数据。这样可以不用拉直基线,保留上扬特征,大家在XPS拟合中会经常见到基线上扬,当然有时候也有基线水平的XPS(减去基线的结果)。
