MS Excel山峰柱形图

网友投稿
后台-系统设置-扩展变量-手机广告位-内容正文顶部

ROssorigin="anonymous" data-fail="0" data-ratio="0.768" data-src="https://mmbiz.qpic.cn/mmbiz_jpg/9vPeTRM0sZ68nqJ1CcRWaDENAWQJDM3oMGP2ibUNKC99G0mQo5uGYf9gpYF8tMacV6iaiaqz8hpVEGZrHoUmqkexA/640?wx_fmt=jpeg" data-type="jpeg" data-w="500" src="/d/file/20200529/8eebfb6d68ccfe80e974321f15f0b87e.jpg" style="width: 500px; height: 384px;" />

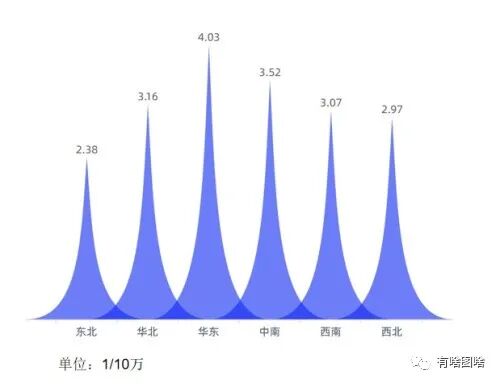

图片来源:南方都市报

示例图形叫山峰柱形图,和柱形图类似,只是柱子的形状变了,像山峰一样而得名。

微信信息【有啥图啥】已经分享了这个图形,山峰柱形图:部分地区ICU床位与人口占比 | 有啥图啥 。可以使用MS Excel或者PPT来绘制这个图形。

  1. 数据如图所示,XY两列

    MS Excel山峰柱形图

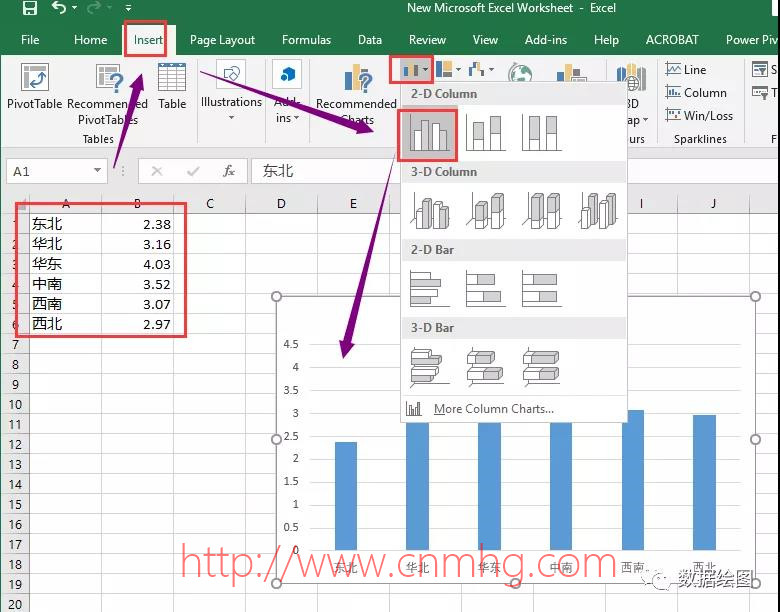

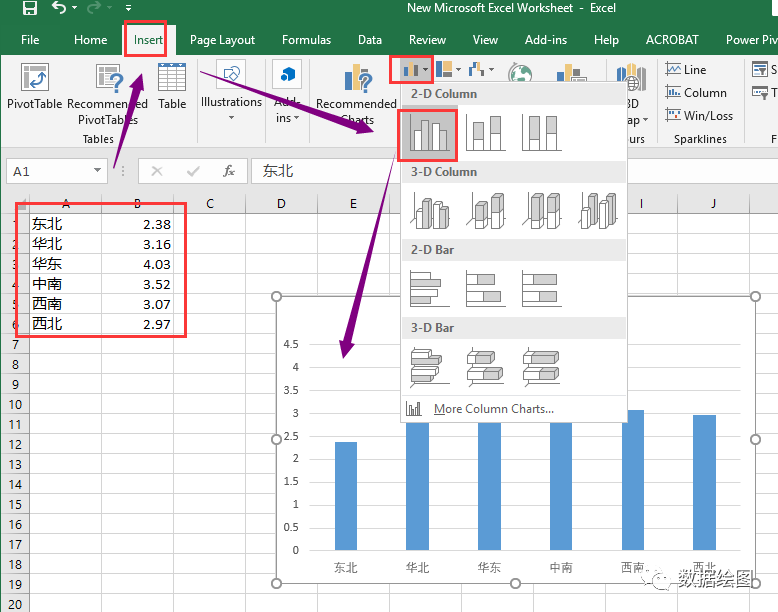

  2. 选中两列数据,插入柱形图

    MS Excel山峰柱形图

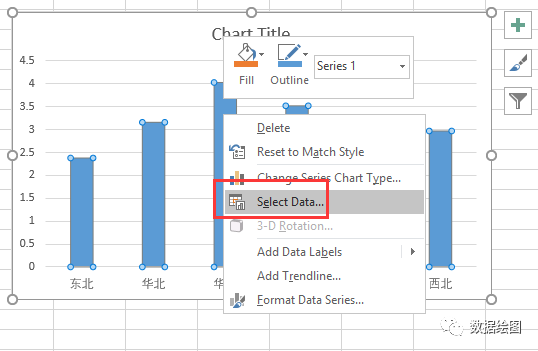

  3. 右击图形,选择Select Data Source

    MS Excel山峰柱形图

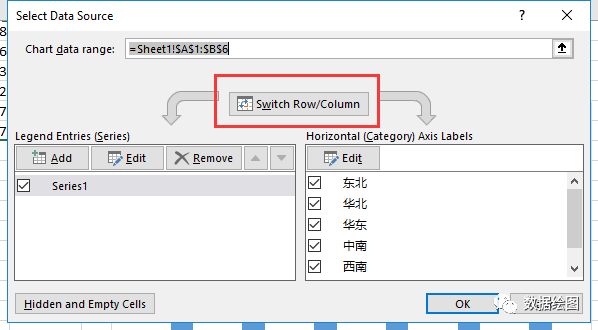

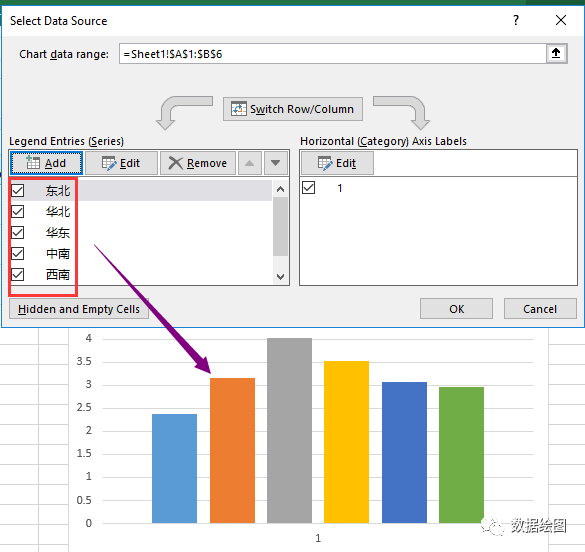

  4. 点击Switch Row/Column,将图形的数据转换为多个系列Series),目的是为了后续能够实现不同山峰的叠加显示

    MS Excel山峰柱形图

    MS Excel山峰柱形图

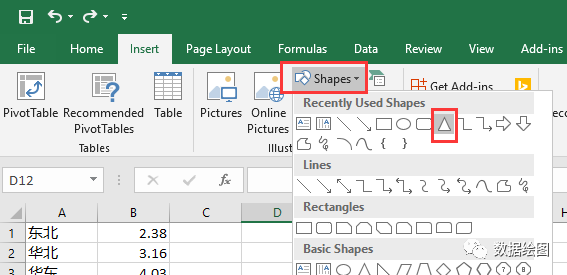

  5. 【关键步骤】使用插入菜单中的Shapes工具,插入一个三角形

    MS Excel山峰柱形图

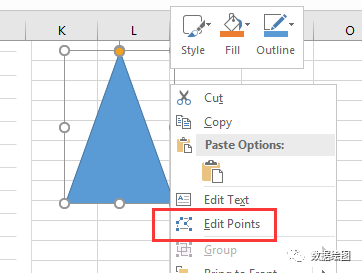

  6. 右击三角形,选择Edit Points,手动修改三角形的形状,得到“山峰”的形状。

    MS Excel山峰柱形图

    MS Excel山峰柱形图

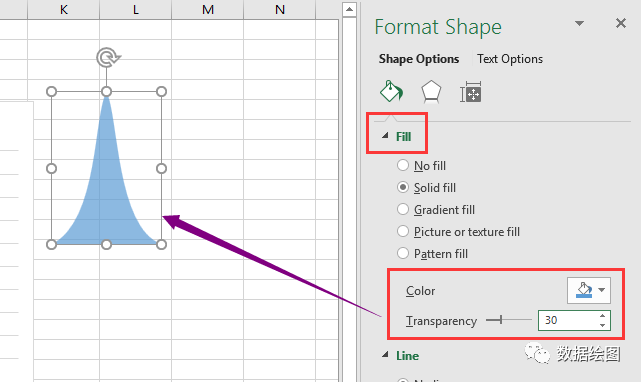

  7. 设置“山峰”的颜色透明度等,为了显示叠加的效果,需要设置透明度

    MS Excel山峰柱形图

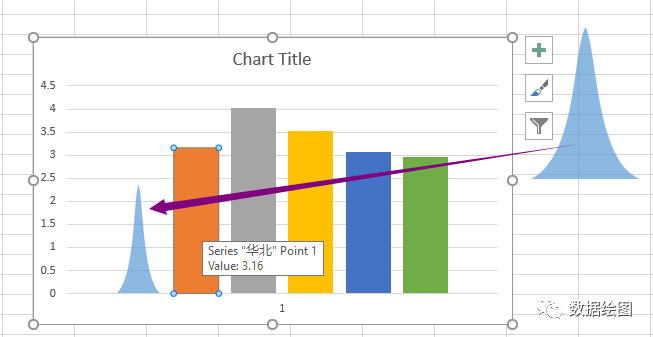

  8. 又到了Ctrl+CCtrl+V的时间,使用Ctrl+C复制修改好的“山峰”,再选中柱形图中的一个柱子,使用Ctrl+V黏贴到当前柱子上。

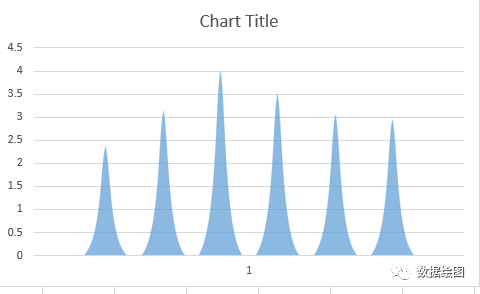

  9. 依次选中图形中的柱子,使用Ctrl+V黏贴到当前柱子上。这时,每根柱子都变成了“山峰”的形状,但颜色等格式也变了。

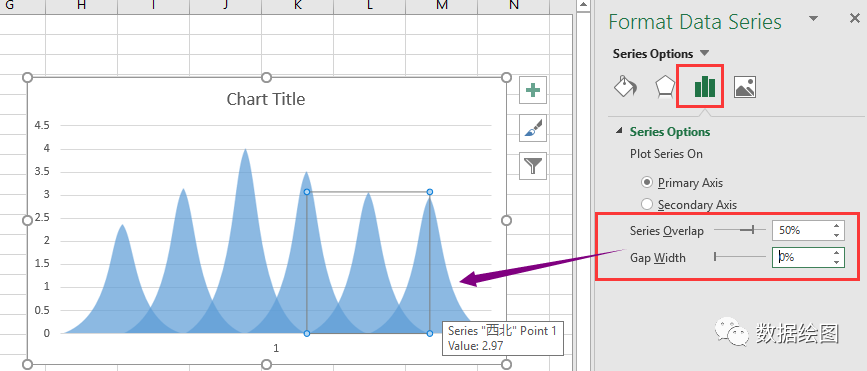

  10. 选中其中一个“山峰”,右击打开Format Data Series,将Series Overlap设为50%,将Gap Width设为0,这就实现了叠加的效果。如果前面不将数据转换为多个系列Series),不能进行此步操作。

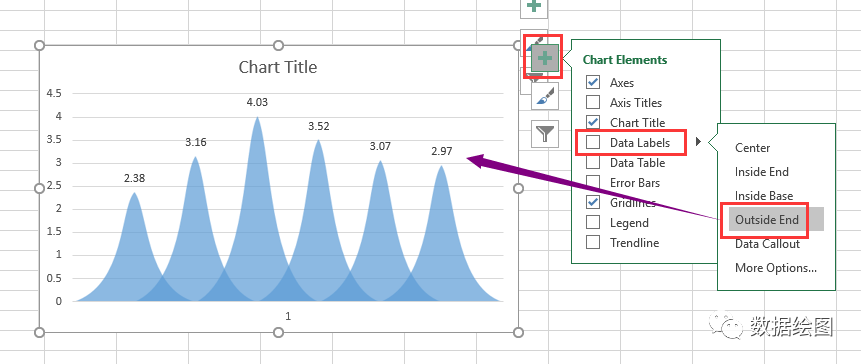

  11. 选中图形,点击右上角的加号,展开Data Labels,选中Outside End,添加标签。

  12. 进一步地进行格式设置,比如去掉坐标轴等,完成图形的绘制。

所用软件:Microsoft Excel 2019@Windows 10 pro。
