CAD为什么选择对象后执行命令还提示让选择对象?
在CAD中我们习惯于先选定对象,然后再执行编辑或修改命令,比如移动、复制等。但有时我们先选择了对象,执行编辑命令的时候,还会让我们再选择对象。遇到这个问题的人很多,前几天还有网友问类似的问题,信息之前发过相关文章, 但发现之前文章的说法是不对的,有必要更新一下。初学CAD应该掌握的选择技巧?
CAD选择对象技巧大全
一、任何情况下先选择都不起作用了
如果先选择对象后无论是在命令行输入命令,如MOVECOPY等,还是按CTRL+C快捷键,还是在工具栏、面板、菜单中选命令,都提示让重新选择对象,那就应该是“先选择后执行”选项被关掉了,也就是PICKFIRST变量被设置为0了。
解决方法:

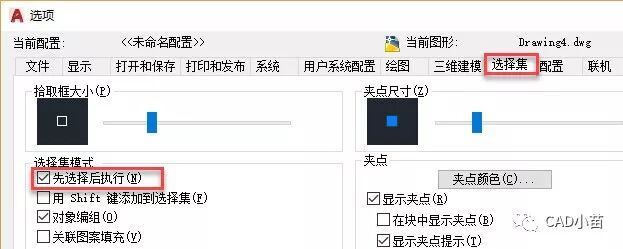

就是到选项OP对话框的“选择集”选项卡中检查“先选择后执行”选项是否被勾选了,如下图所示。
如果记得住变量,就可以直接输入PICKFIRST,回车,如果设置是0,直接改成1就好了。
二、先选择图形后用快捷键、菜单、工具栏执行命令时先选择无效了
之前网友就遇到了这样的问题,复制COPY和移动MOVE这些常用的编辑命令先选择对象是起作用的,但CTRL+C时却提示让选择对象,检查“先选择后执行”选项也是打开的,出现这种情况是因为QAFLAGS变量被设置为1了。

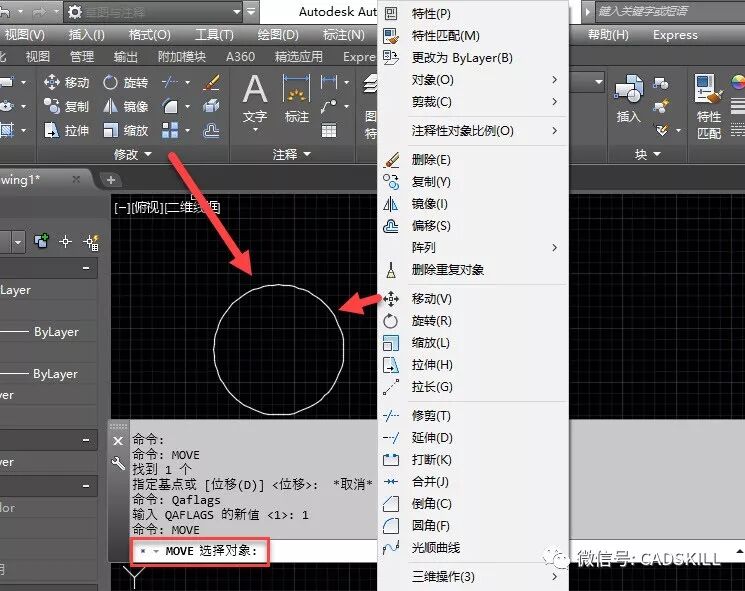

其实他说的复制和移动常用命令可以,应该是选择对象后输入的命令名或快捷键,如COPY(CO)或MOVE(M),如果输入COPYCLIP命令应该也是可以执行的,但CTRL+C却不行,另外先选择对象后,从菜单、工具栏、RIBBON命令面板调用修改命令,也同样会提示选择对象,如下图所示。

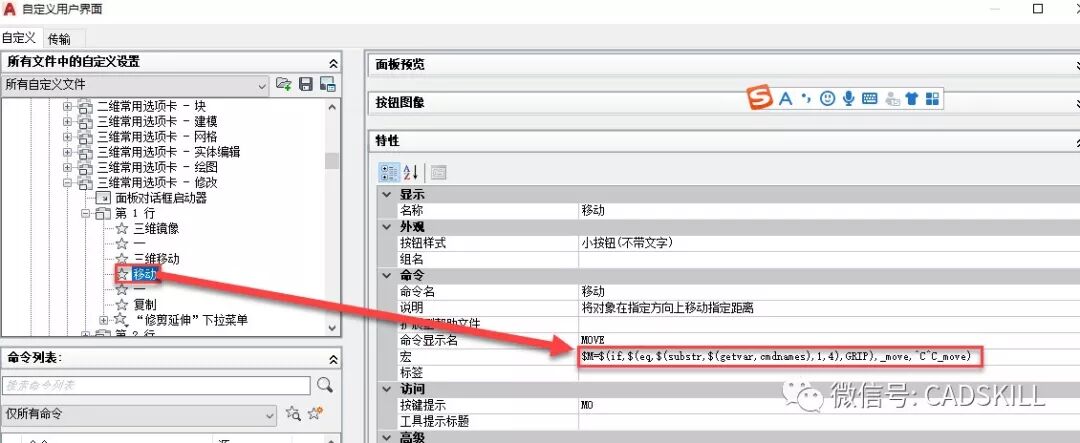

只所以这样,CTRL+C这样的组合快捷键、菜单、工具栏、面板的命令都是在CUI里定义的,并不是简单执行命令,而是通过宏语句做了一些判断和处理,如下图所示。
当QAFLAGS设置为1时,在前面判断语句执行过程中就将选择集给丢掉了。
至于为什么会如此,现在没有明确的说法,因为QAFLAGS不是一个公开的变量,在CAD里的帮助里没有任何说明,网上查到的一些信息也不知道哪些是对的。在2014以上版本输入QA,在显示的命令和变量中也找不到,如下图所示。
解决办法
输入QAFLAGS,回车,输入0,就可以了。
既然是未公开的变量,误操作也不可能修改这个变量,唯一的可能是加载的程序或插件修改了这个变量,所以要想从根本上解决这个问题,就需要找出是哪个程序导致了这个问题,否则后面还可能出现类似问题。
三、只是定义图块时先选对象不起作用

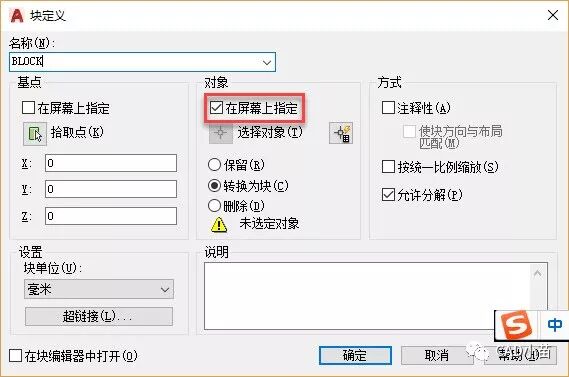

之前遇到有网友说其他命令都没有问题,只有创建图块的时候才会有这种现象,刚开始还真没有想出来是什么原因,最后从他发过来的块定义对话框截图看出了问题,原来他在图块对话框的对象参数中勾选了“在屏幕上指定”,如下图所示
当勾选“在屏幕上指定”选项后,下面的选择对象按钮也变灰了,也就是说只能在单击“确定”按钮后再到图面上选择用于创建图块的对象了。

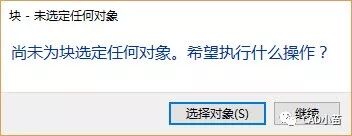

当然“先选择后执行”选项被关闭时也同样会导致创建图块时先选了对象还会让选择对象,不过两种情况在创建图块时提示不一样,当没打开“先选择后执行”时,没有勾选“在屏幕上指定”对象,会提示我们没有选定对象,如下图所示。
出现这种提示,可以在块定义对话框中单击选择对象按钮来选择图形。
而如果只是勾选了“在屏幕上指定”对象,在单击“确定”按钮关闭对话框后,会在命令行提示让选择对象,如下图所示。
上面是可以是之前网友遇到的几种情况,前两天我的AUTOCAD 2018也出现过类似的问题,但却不是上述三种情况,我依次尝试在选项对话框重置配置和菜单项将设置重置为默认值还是不正常,最后将注册表删除后重新启动才正常了,不知道是哪儿出了问题了,不知道有人遇到过没有。
-
