Origin(Pro) Digitizer插件的应用5:Log10形式坐标轴的电子化
Origin(Pro)内置的Digitizer插件,可以用于从不同类型的图形中读取数据,将图形中的数据转换成数值,并一定程度上保证了数据的准确性。
-
对于直角坐标系下的图形,参见如下教程:
-
Digitizer插件的应用1:散点图的电子化
Digitizer插件的应用2:直线图的电子化
-
-
对于三元图,参见如下教程,文后有视频操作教程:
-
Digitizer插件的应用3:三元图(Tenary)的电子化
-
-
对于极坐标图,参见如下教程:
-
Digitizer插件的应用4:极坐标图(Polar)的电子化
-
-
对于Log10形式坐标轴,能不能从图形中读取数据能?
-
答案是可以的。
-
本次教程给大家讲述如何使用Digitizer插件,实现Log10形式坐标轴下图形的电子化。
-

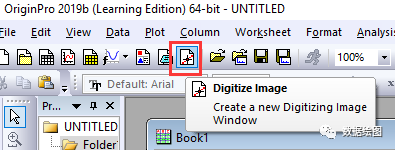

打开Digitizer插件。
-

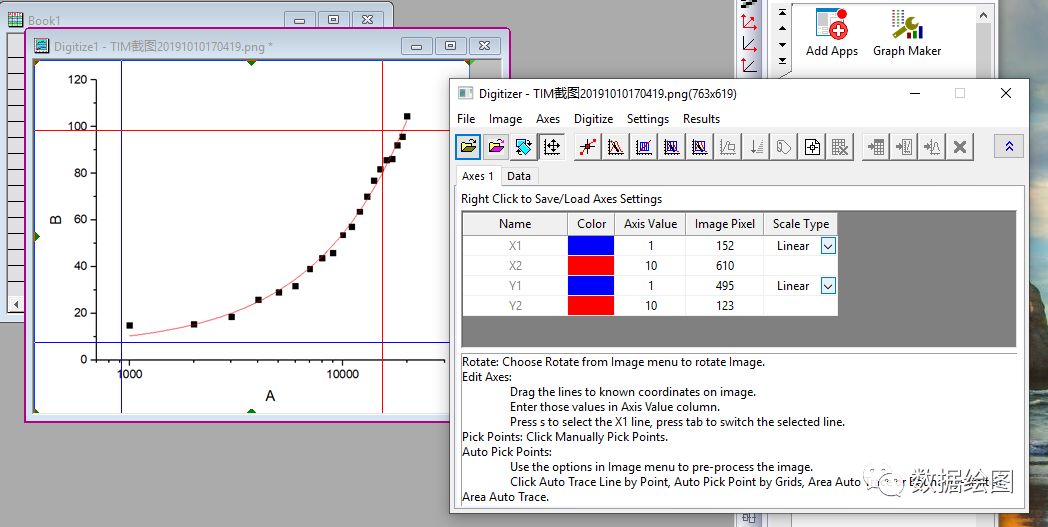

打开要处理的图形,本例使用的图形中只有X轴是Log10形式的,也可以处理XY轴都是Log10形式的。
-

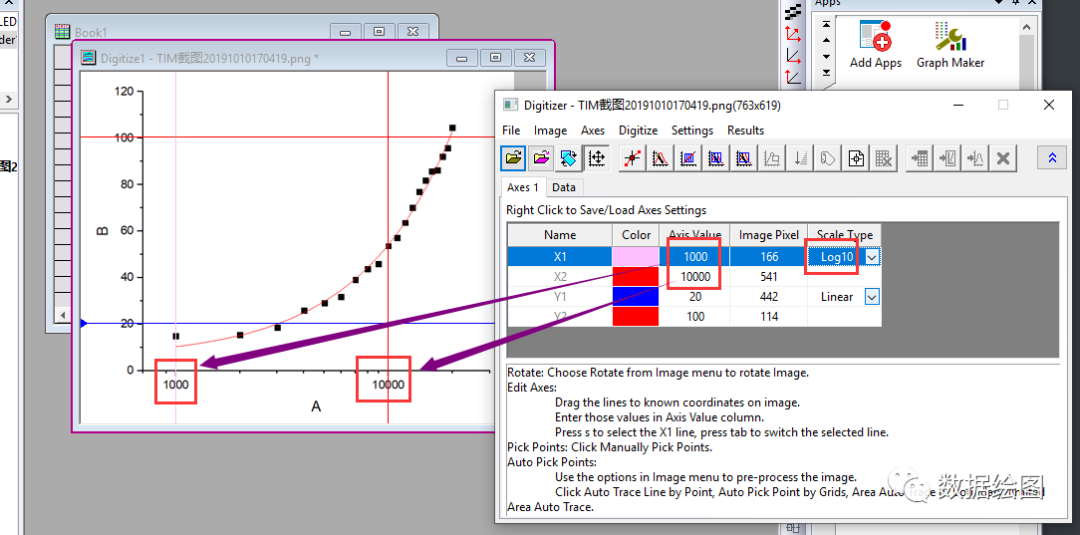

参考坐标的位置及其取值,并将X轴的样式选为Log10。
-

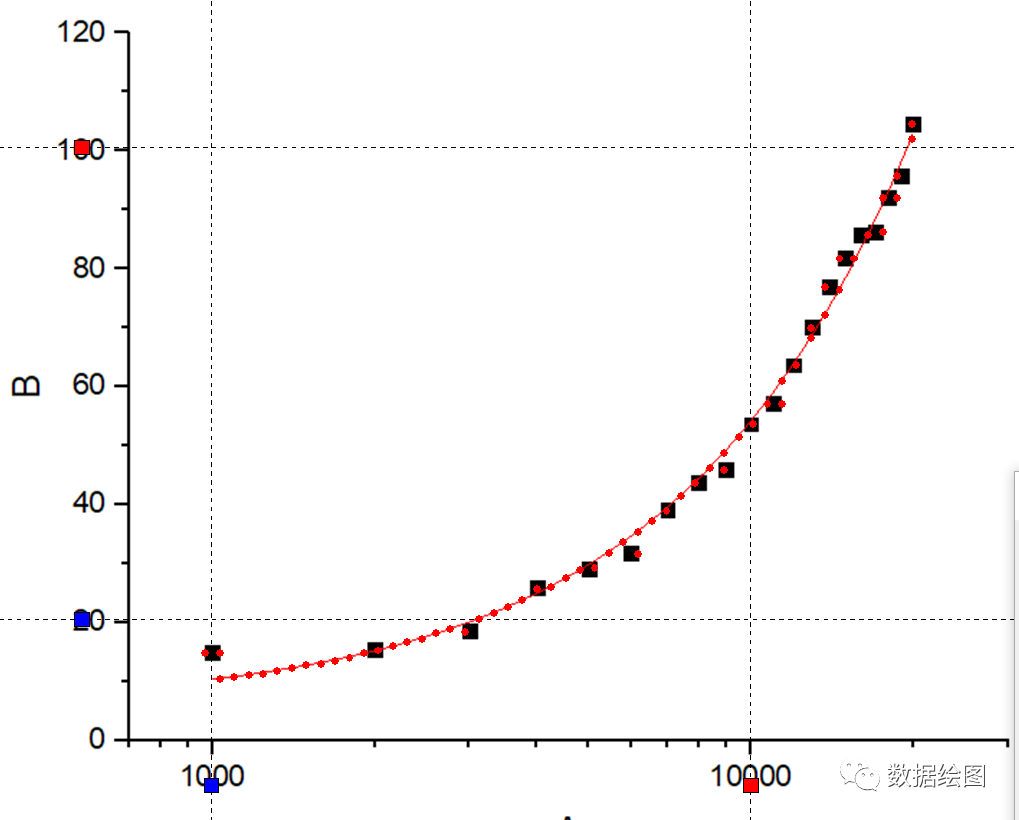

读取数据/数据电子化的方法与直角坐标系下的方法一样,有Manually Pick Points(手动选点)和Auto Trace Line by Points、Auto Pick Points by Grids等多自动识别种方法。
-

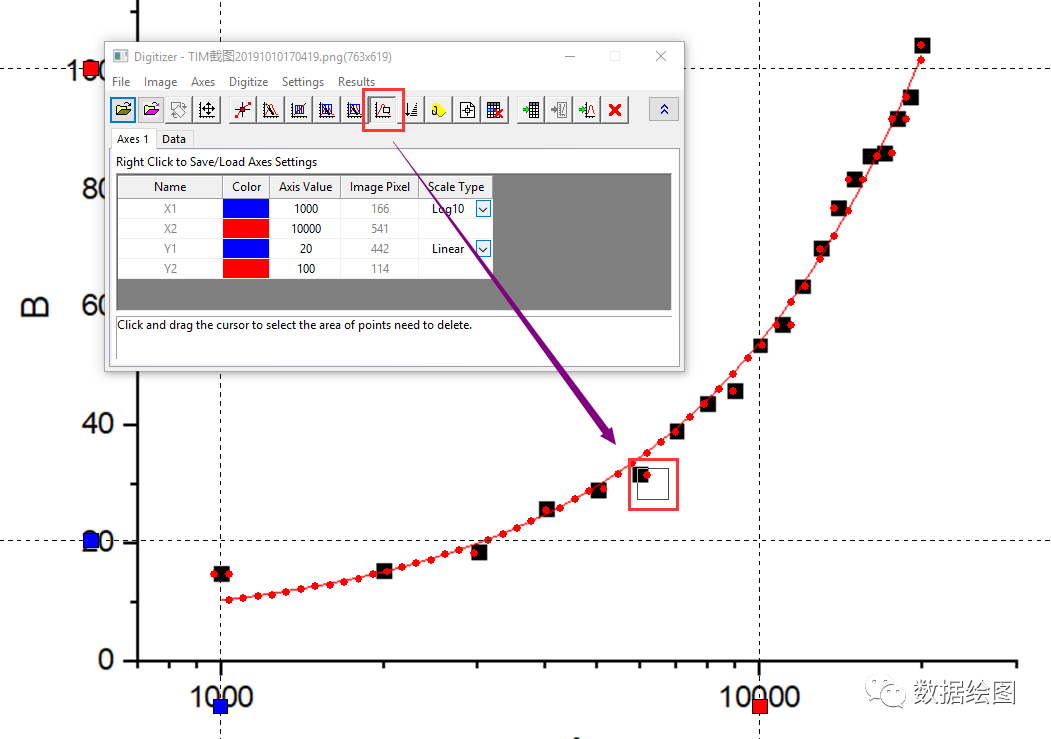

对于多读取的点,可以使用删除工具去除。
所用软件:OriginLab OriginPro 2019@Windows 10 pro。
