OriginPro穿了马甲的散点图--滑珠图

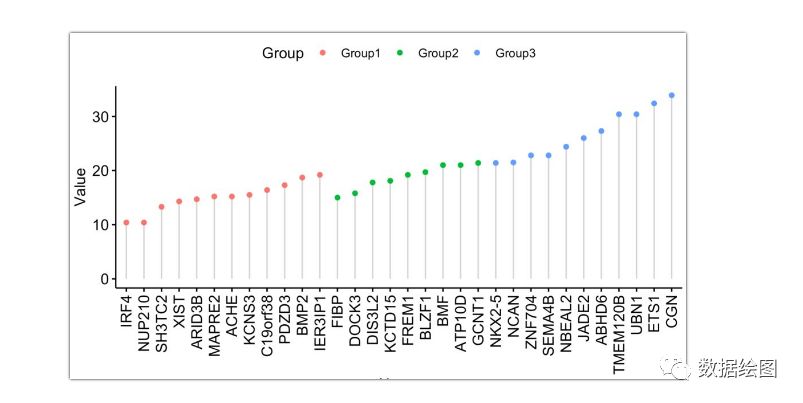

这是啥图?这只是穿了马甲的散点图,即添加了垂线的散点图。
-

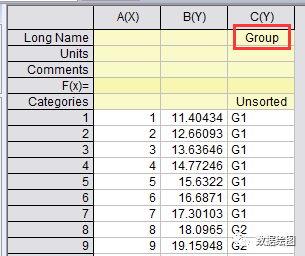

数据格式就是最简单的XY类型数据,对于例图中使用了分组填色,我们可以添加一个辅助列,来表示每个散点对应的分组信息。
-

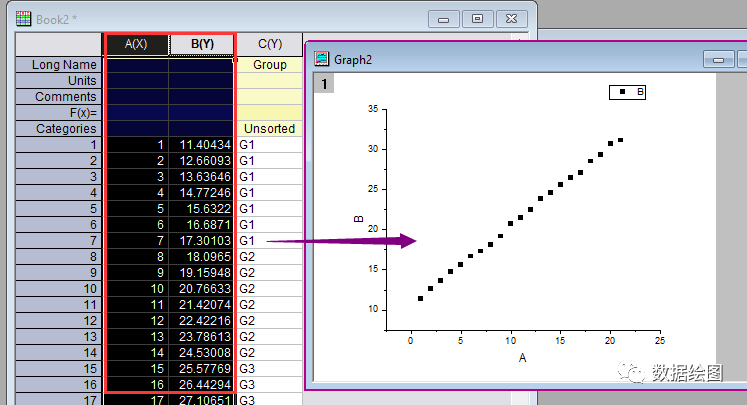

选中数据所在的AB两列,绘制散点图。
-

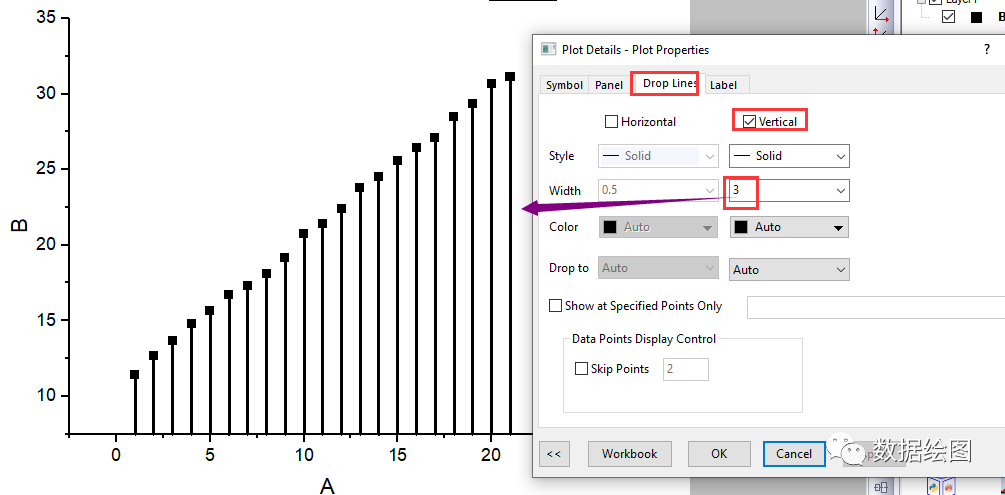

双击图形,打开Plot Properties对话框,切换到Drop Line页面,勾选Vertical,同时设置垂线的格式。
-

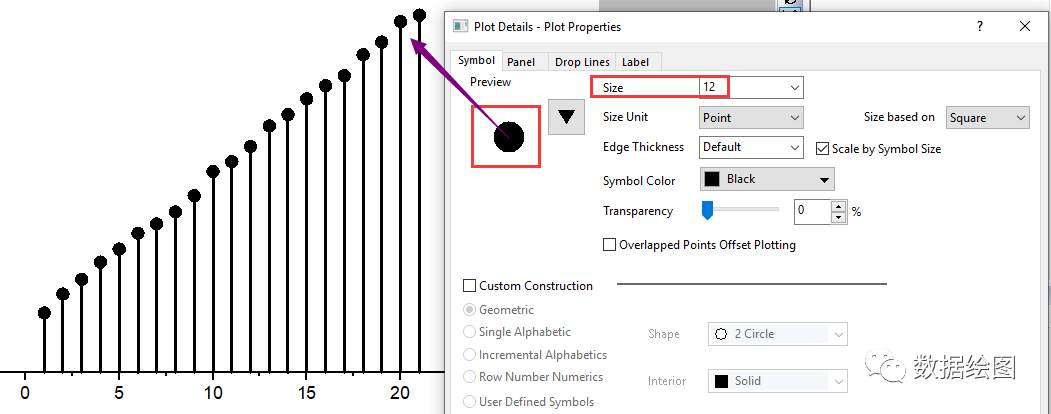

切换到Symbol页面,设置散点的形状、大小。
-

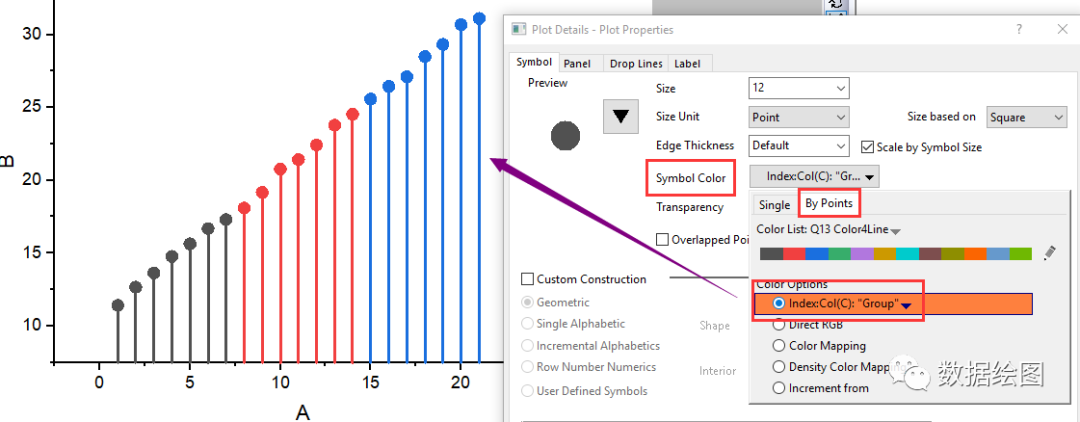

对于分组填色,可以使用Symbol Color下的By Points,Color Options里选为Indexed,数据选为辅助列,即Col(C): Group。
-

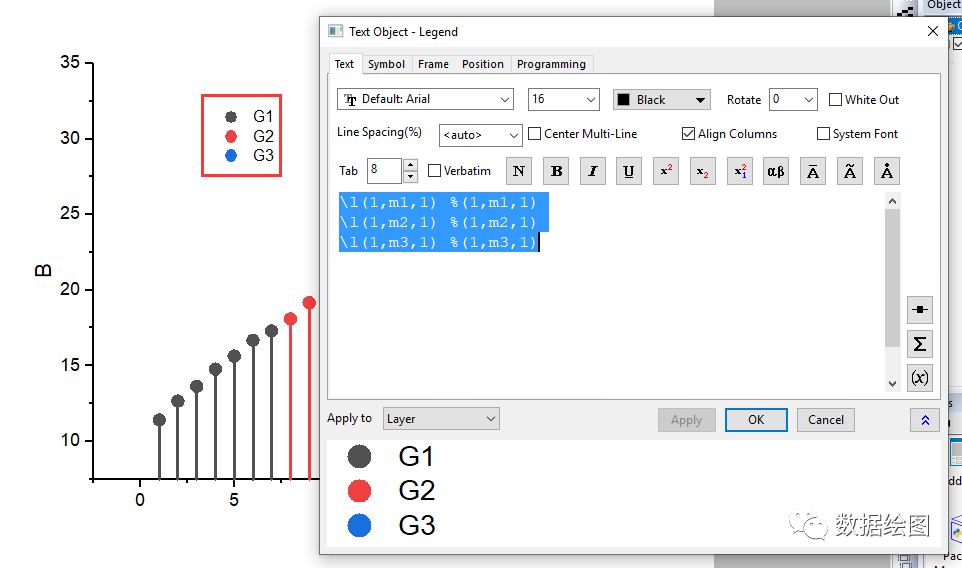

使用Ctrl+L快捷键重建图例(Legend),右击图例,打开格式设置对话框,可以设置图例的格式。【在微公号数据绘图后台回复图例,查看更多教程】
-

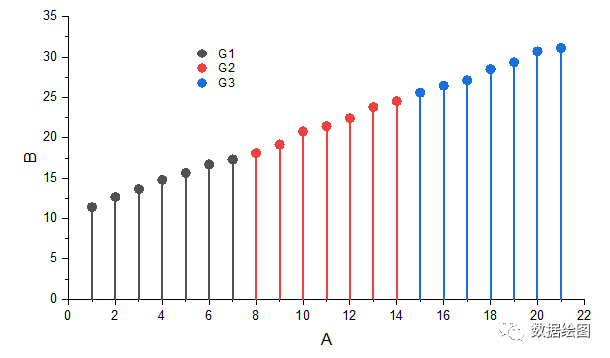

进一步地可以修改坐标轴等格式,美化图形。【在微公号数据绘图后台回复格式,查看更多教程】
所用软件:OriginLab OriginPro 2020@Windows 10 pro 。
