4张图看懂浮顶式、双膜式沼气稳压柜
沼气稳压柜是一种用于储存沼气、平衡和控制沼气流量和压力的重要设备。常用的沼气稳压柜有浮顶式稳压柜和双膜式稳压柜,今天我们来了解一下浮顶式稳压柜和双膜式稳压柜的各自优缺点。
一. 沼气稳压柜简介
沼气稳压柜是用于存储并控制沼气流量、压力的罐体设备,运行无防爆要求、性价比高,常用于存储和平衡以下行业生产废水经厌氧处理后产生的沼气:
-
轻工行业:淀粉、造纸、酒精、发酵、乳品等。
-
化工行业:钢铁 、煤化工、垃圾渗滤液等。

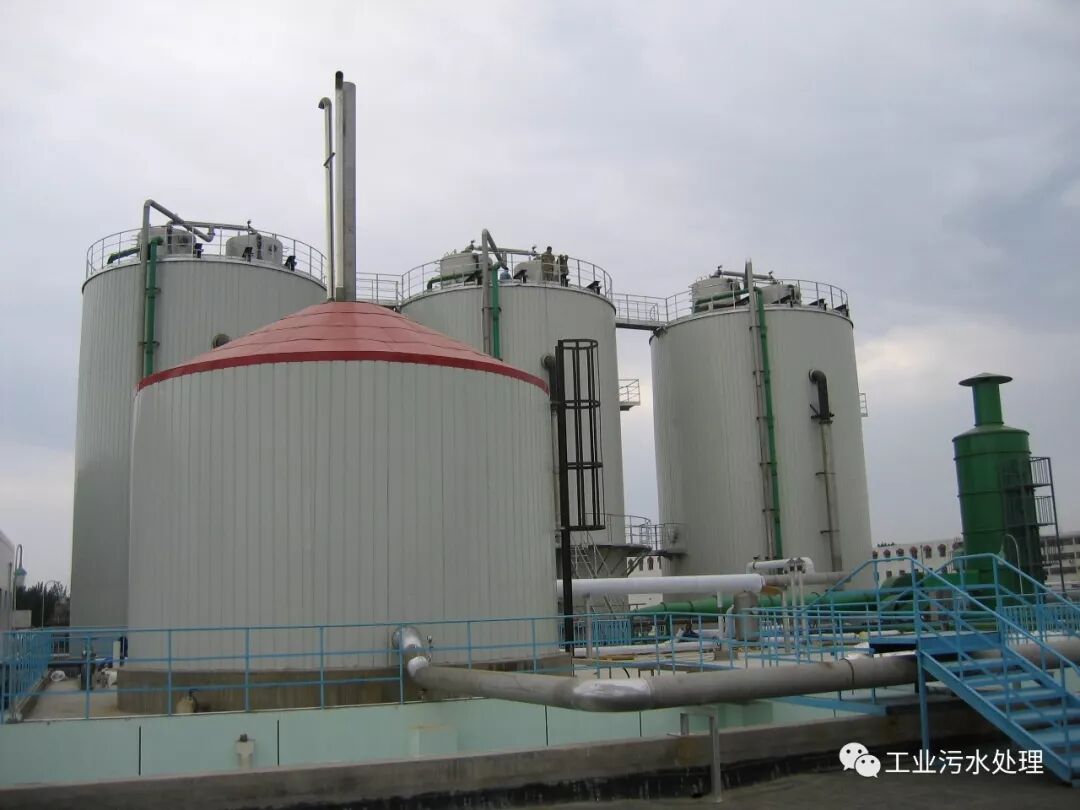

二. 浮顶式沼气稳压柜

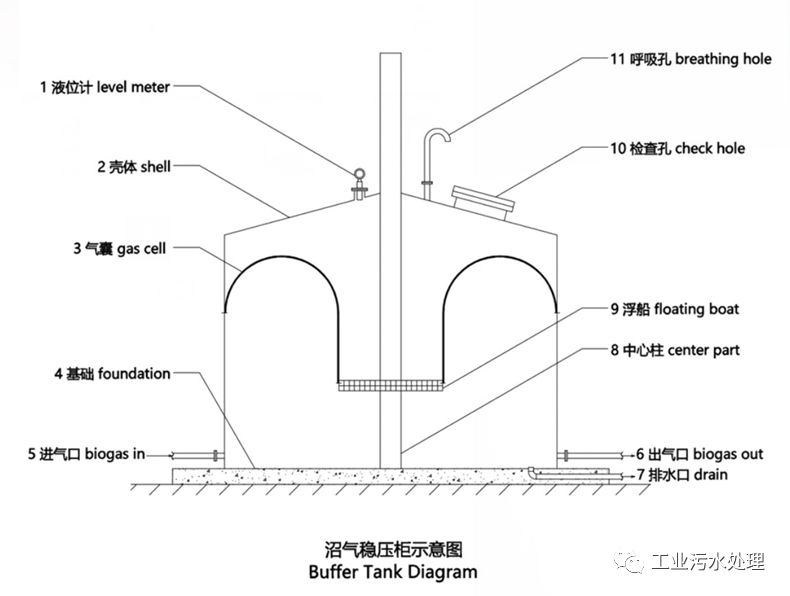

浮顶式沼气稳压柜一般采用钢制(碳钢)壳体,内设气囊、导杆和浮船,气囊用于存储沼气,当气量增加时,浮船沿导杆上升,当气量减少时,浮船沿导杆下降。可配置液位计和风机连锁控制送气量,达到自动运行的目的。
1. 优点
-
外部采用钢制壳体,安全性高。
-
内部膜材免受紫外线直射,使用寿命长。
-
压力稳定可靠,通过配重实现压力调节。
-
无需防爆电机,整套过程无动力设备,能耗低。
2. 缺点
-
成本相对较高。
-
储气气囊内的冷凝水会影响气囊及整个沼气稳压柜的使用寿命。

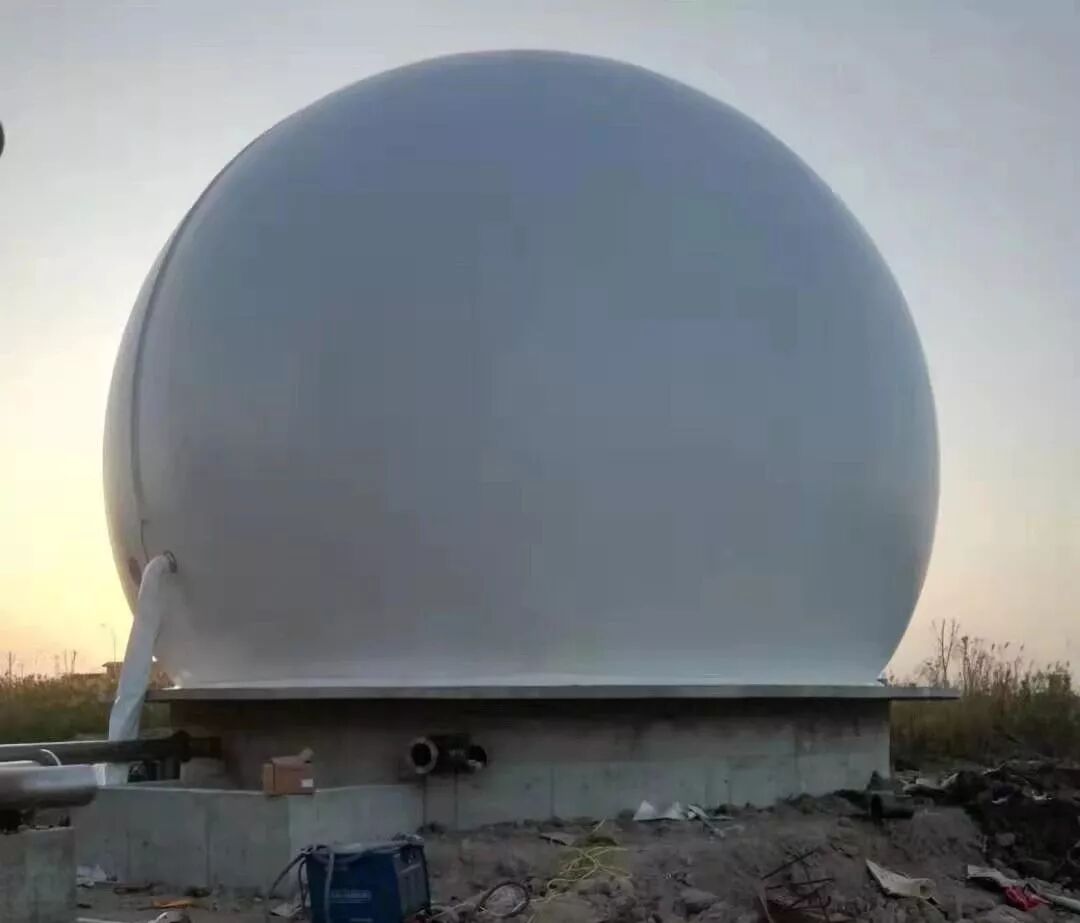

三. 双膜式沼气稳压柜

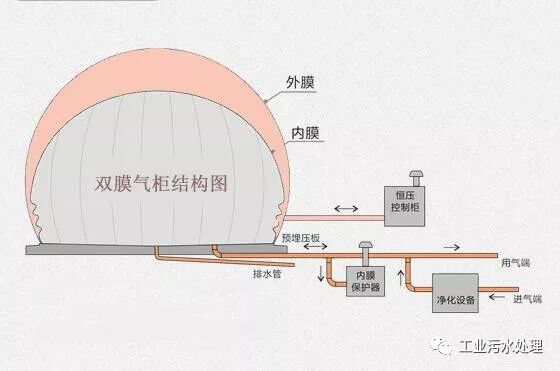

双膜式沼气稳压柜由内、外层双膜构成,利用外膜进气鼓风机恒压,当内膜气量减少时,外膜通过鼓风机进气到内外膜之间,保持内膜气体的设计压力,当气量增加时,内膜正常伸张,通过安全阀将外膜多余空气排出,使内膜气体压力始终恒定在一个需要的设计压力。
1. 优点
-
适用温度范围广,-40℃至+70℃,抗风,抗雪,抗地震。
-
气罐无水封/油封/弹簧,不怕结冰,不需加温,不需调整。
-
没有导轨,没有升降活塞,无须配重。
-
安装方便、施工周期短、成本低。
-
自重轻,大大简化及节省基座土建费用。
-
几乎不产生污染。
2. 缺点
-
容易出现供风量过大,稳压柜被吹爆的事故。
-
对膜的材质要求高,一般膜材被太阳光直射,造成紫外线照射和膜材表面温度高,易老化,寿命短。
