ASME Ⅷ-1气压试验的相关要求
国标设备如果做气压试验会有很多区别于水压试验的要求,今天来聊聊ASME Ⅷ-1设备气压试验的要求,以及分布在标准各部分的气压试验的相关要求.
1.气压试验的压力及要求是在UG-100:试验压力为1.1MAWP×LSR(水压1.3).对升压过程是给出了明确要求的(水压的没有要求,各工厂实际执行有要求):压力逐渐增加到不超过试验压力的一半,然后在按10%的增量逐步增加,直到达到要求的试验压力(保压时间没有给出明确要求),然后降低到试验压力除以1.1的值,并维持足够的时间以便检查容器。其它同水压试验不再重复。

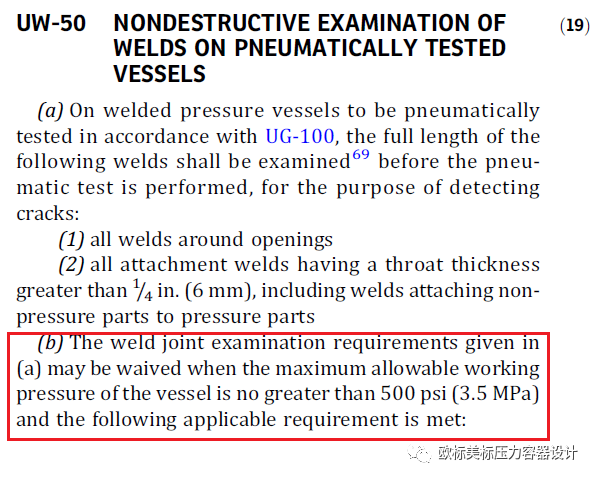

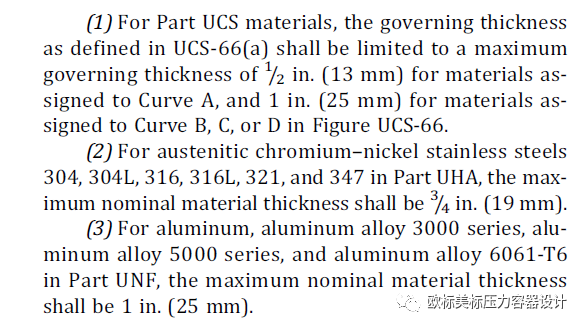

2.气压试验并不像国标一样要求一定焊接接头系数取1.0,但在UW-50中规定所有管口及附件的焊脚大于1/4in.(6mm)焊缝至少要做100%PT或MT检测。在2019版中对压力不高(MAWP不大于500psi(3.5MPa))相对来说常用的材料上面的表面检测给出了豁免条款,也就是说常用碳钢,低合金钢及奥氏体不锈钢不太厚的情况下是不再需要做。

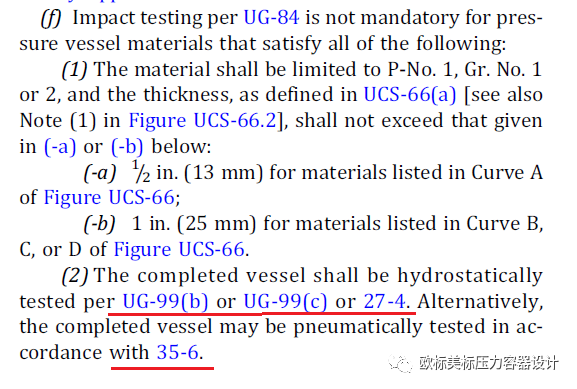

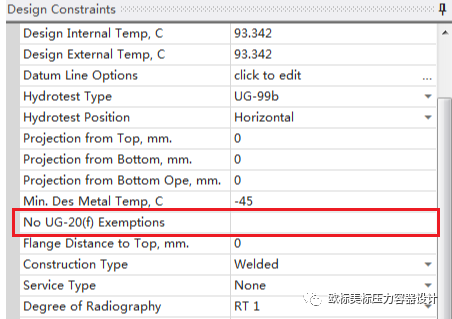

3.UG-20(f)的冲击试验的豁免条款是不适用于气压试验的(批量容器的气压试验除外),注意适用的里面不包含UG-100。所以如果做气压试验一定记得要在软件中把UG-20(f)豁免不考虑。
下面的三条不是ASME Ⅷ-1标准中的,但是实际工作中会经常用到也一并说一下:

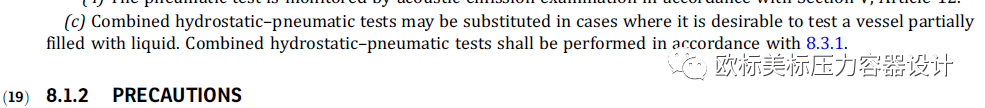

4.注意ASME Ⅷ-1标准中是没有气液组合试验的,但是在ASME Ⅷ-2标准中是明确有气液组合试验的。
5.应力校核:气压试验的80%屈服,水压试验的90%(95%)的屈服是ASME Ⅷ-2的要求。ASME Ⅷ-1篇是没有应力校核的规定。
6.按ASME Ⅷ-1设计的设备,水压试验时软件中90%屈服是根据2007版之前的ASME Ⅷ-2的规定(条件之一)设置的,如果在软件中不勾90%的屈服那么软件是按1.3倍的常温许用应力去校核的。2007版之后的ASME Ⅷ-2是按95%屈服(条件之一)控制了,如果奥氏体相材料(碳钢及低合金钢超的可能性几乎为0)的设备压力试验时按90%的屈服还超,建议按95%屈服手动核算一下如果合格也是没有问题的,毕竟90%的屈服(除螺栓外)已经没有依据了(ASME Ⅷ-2的更新4以及讲课,其它文章中也提到过)。
-
