CAD如何链接EXCEL表格？外部参照管理器中的EXCEL链接为什么删除不了？

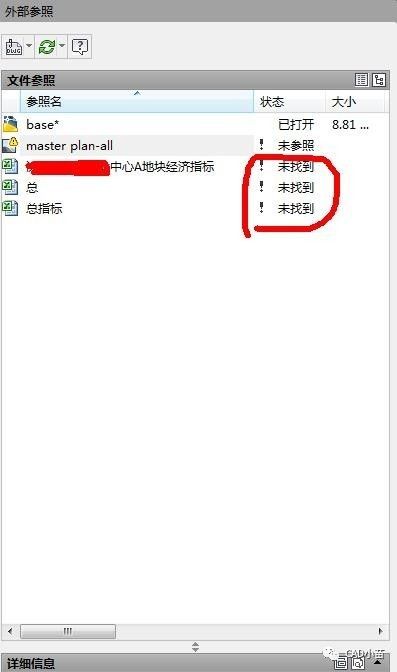

之前有网友问了这样一个问题，他拿到一张图纸，打开外部参照管理器，发现管理器中有一些EXCEL文件参照，因为没有相关的EXCEL文件，想删除却删除不了，如下图所示。

这些EXCEL表怎么加进去的？加进去的目的是什么？如何删除？

EXCEL参照的添加方式其实之前的文章中简单介绍过，只是没有介绍得特别详细，也没有提到外部参照管理器。CAD中怎么创建表格（TABLE）？CAD表格相关操作简介
如何把EXCEL表格导入到CAD中？

EXCEL参照是什么？

高版本CAD的外部参照XREF管理器可以管理CAD图纸中插入的各种其他文件，常用的是DWG图纸的外部参照，还有光栅图像参照，还有PDFDGNDWF等各种参考底图，这些文件都可以用ATTACH命令插入，不过EXCEL表格不行。

EXCEL参照是通过数据链接DATALINK命令加到CAD文件里的，EXCEL数据链接生成的表格跟EXCEL表格是关联的，如果修改EXCEL表格后保存，CAD中的链接的表格也会关联更新。

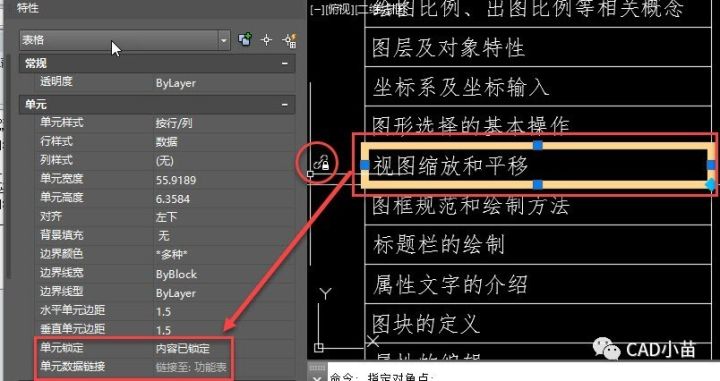

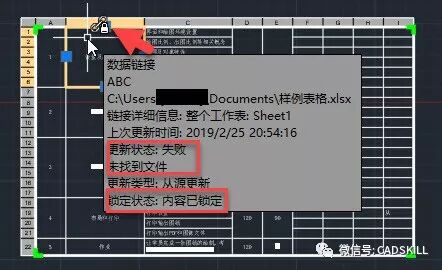

如果CAD图中的表格是用EXCEL数据链接创建的，单元格数据被锁定，无法编辑，会跟随EXCEL源文件更新。当EXCEL表格的源文件找不到的时候，EXCEL表格仍可以显示，但无法更新了，如下图所示。

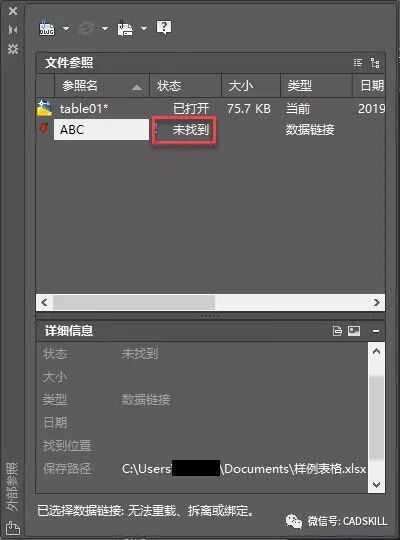

创建数据链接后不插入表格，或者利用数据链接生成的表格被删除，数据链接在参照管理器中仍可以看到，而且可以看到EXCEL源文件是否被找到，但在参照管理器里无法删除EXCEL参照，在现在的版本的参照管理器里显示为数据链接，反倒看不出来是EXCEL表了，如下图所示。

如果链接的EXCEL文件能找到，但并未作为表格插入到图纸中，则会显示为“未参照”状态。

如何创建和删除EXCEL数据链接？

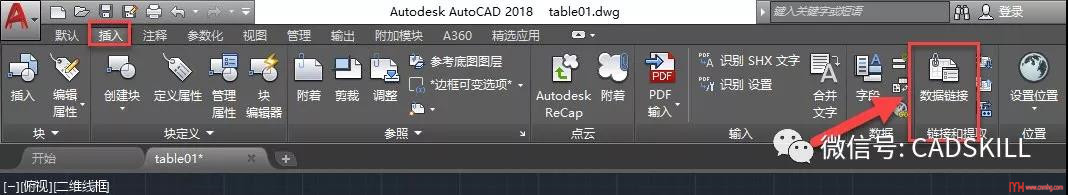

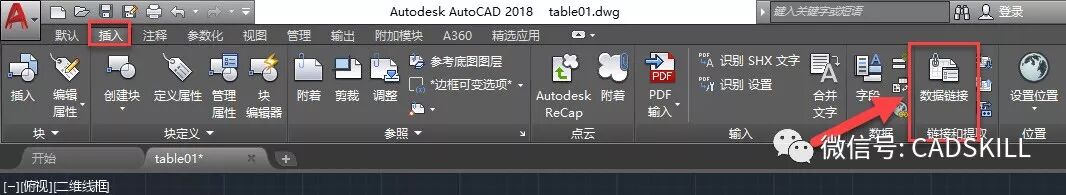

创建数据链接的命令是DATALINK，可以在“工具”菜单里找到“数据链接管理”，或者在高版本的插入面板中找到插入数据链接的命令，如下图所示。

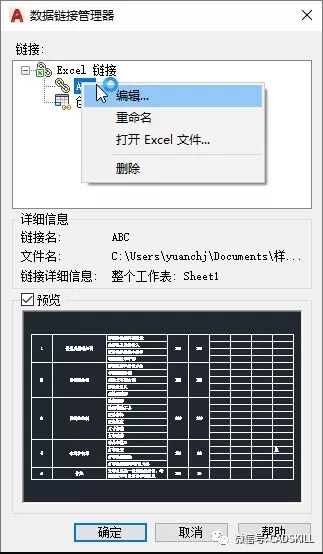

然后再打开的的数据链接管理器里就可以创建或删除数据链接。选中已有的EXCEL链接后，单击鼠标右键，就可以编辑、重命令、打开EXCEL文件，还可以删除此链接，如下图所示。

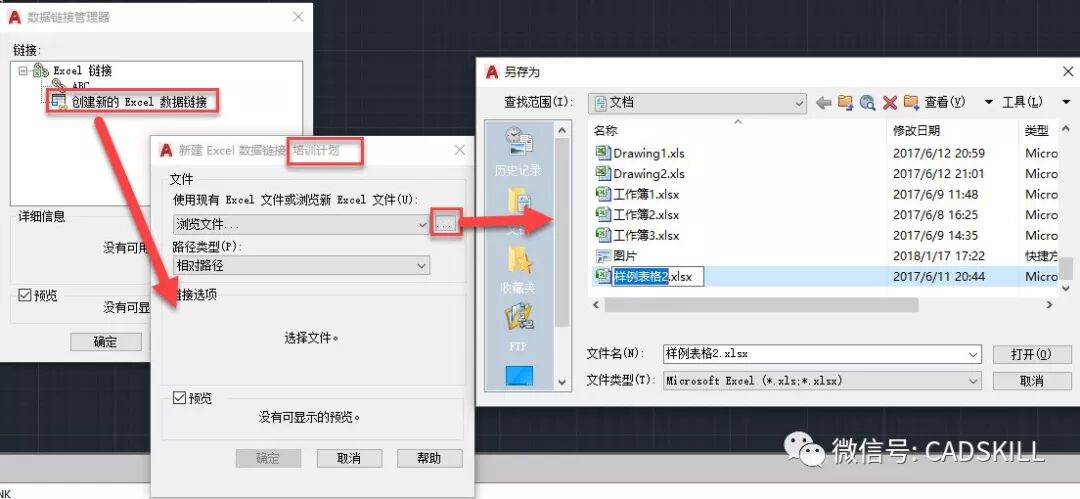

单击“创建新的EXCEL数据链接”就会弹出一个对话框让我们输入链接名，这个名字不一定和EXCEL表格文件名完全相同，但为了更容易了解链接数据的内容，建议名字跟EXCEL文件名类似或关联，然后再弹出的对话框中点按钮选择一个EXCEL文件就好了，如下图所示。

创建表格的时候直接链接EXCEL表格

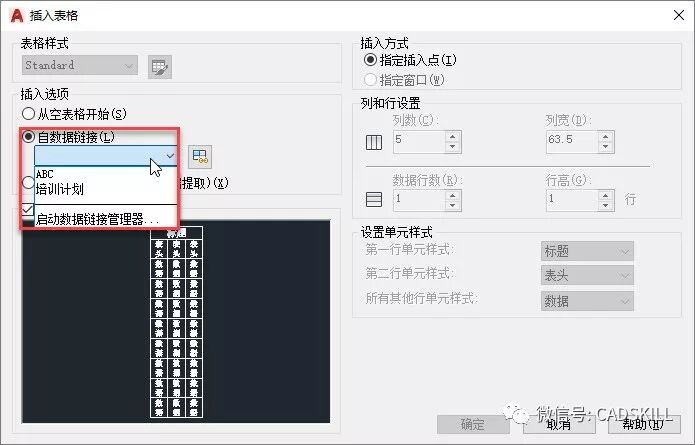

我们可以先创建EXCEL链接，然后在创建表格的时候选择一创建的数据链接，如下图所示。

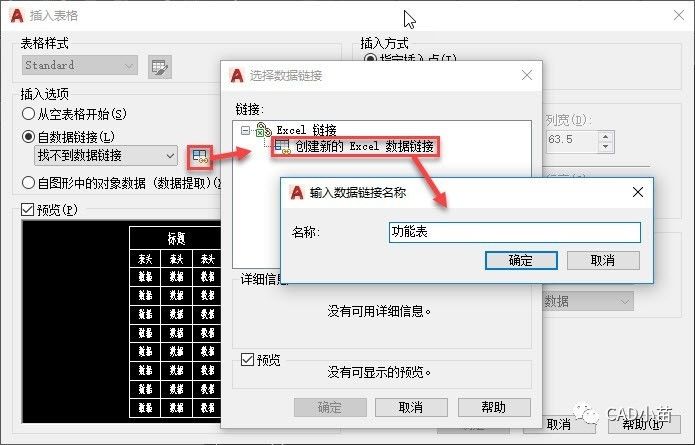

当然也可以在列表中选择“启动数据链接管理器”或单击后面的数据链接按钮来添加数据链接，如下图所示。

然后操作步骤就跟数据链接管理器一样，选择一个EXCEL表格文件后，就可以直接将表格插入到CAD图纸中，如下图所示。示。

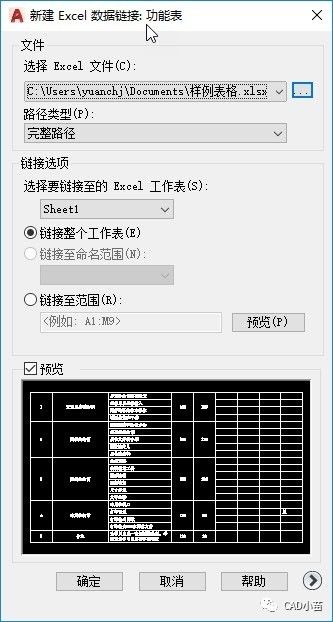

设置完后单击确定按钮，我们就添加了一个EXCEL数据链接，我们单击确定就可以将表格插入到图中，如下图所示。

这样插入的表格跟选择性粘贴的效果一样，但实际却有很大差别，表格的数据跟EXCEL原文件是关联的，如果修改EXCEL文件，CAD中的表格会跟随变化。而在CAD中无法直接修改单元格类内容。

CAD的参照管理器在低版本只显示插入的DWG参照，但后来外部参照管理器越来越强大，可以显示所有插入的外部文件，包括图形、EXCEL数据链接以及插入的DWFPDFDGN等各种参考底图，大部分引用的数据可以在外部参照管理器里直接进行拆离。只是EXCEL数据链接有些特殊，它既跟EXCEL文件关联，又可能与图中的TABLE表格关联，在外部参照管理器里无法直接删除或拆离，还只能在数据链接管理器里删除。
