OriginPro如何在origin中画一条Y=0.3的水平线?方法3:你要的高大上方法
如何在origin中画一条Y=0.3的水平线?
前面介绍了两种方法:
-
方法1:使用Line工具手动添加,方法Low,但需要一点小技巧
方法2:使用插入函数、直线、数据的形式来添加
这次介绍你们想要的高大上方法,使用Reference Lines/Additional Lines的方法来添加。
Reference Lines
-

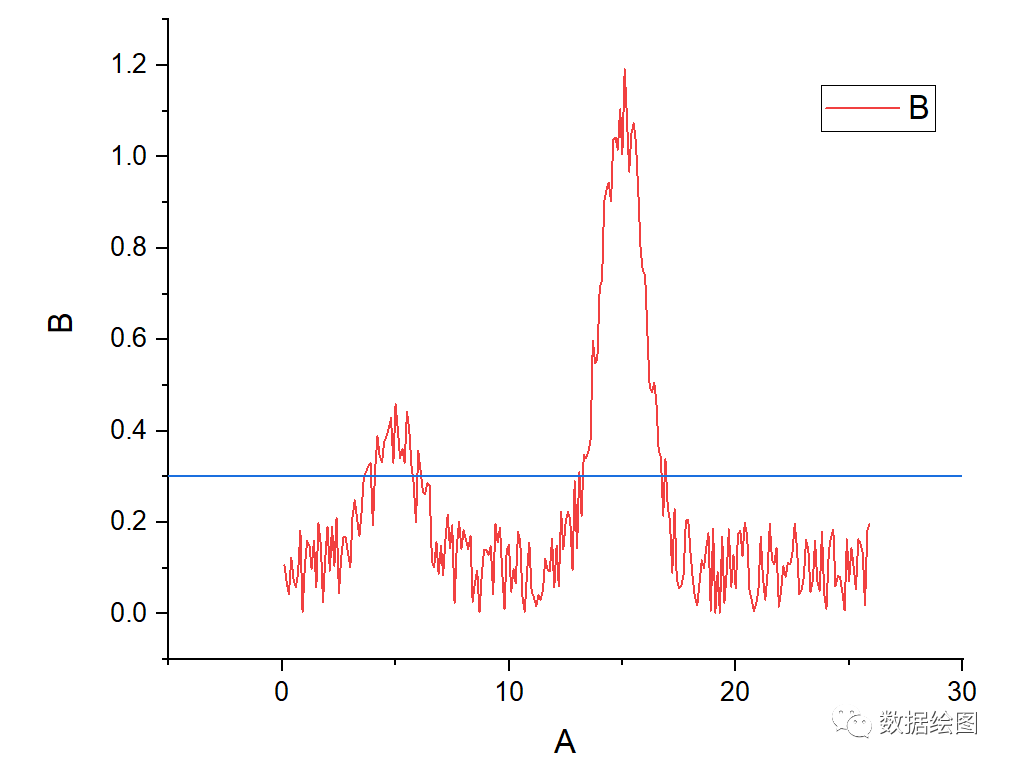

绘制需要添加水平线的图形
-

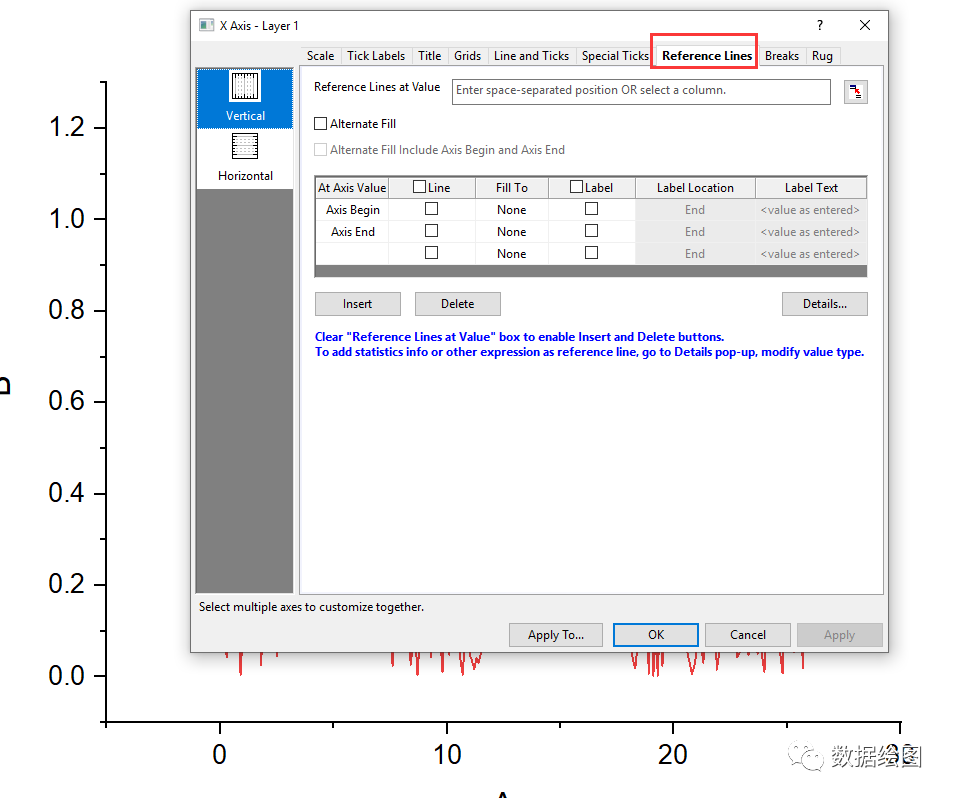

双击坐标轴打开Axis Properties对话框,切换到Reference Lines页面;
-

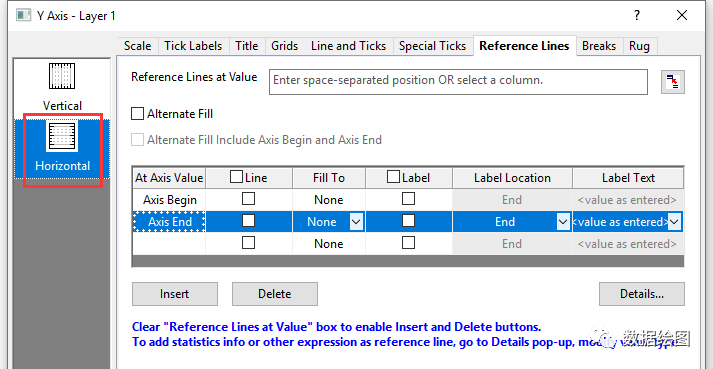

因为要添加Y=0.3的辅助线,需要切换到Horizontal页面;
-

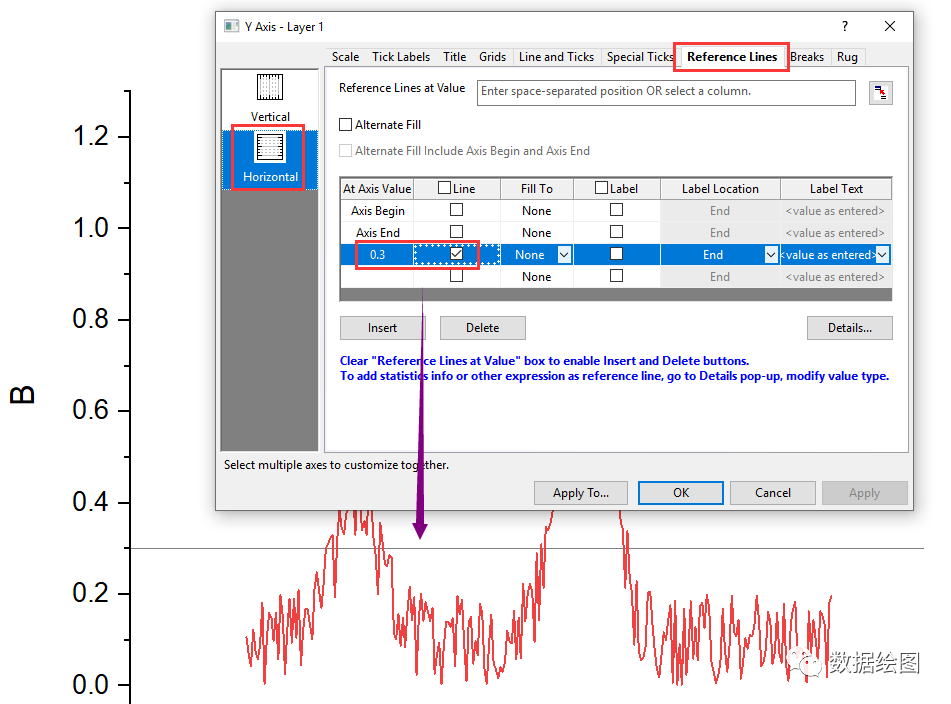

在At Axis Value一列输入0.3,点击OK返回即可。
-

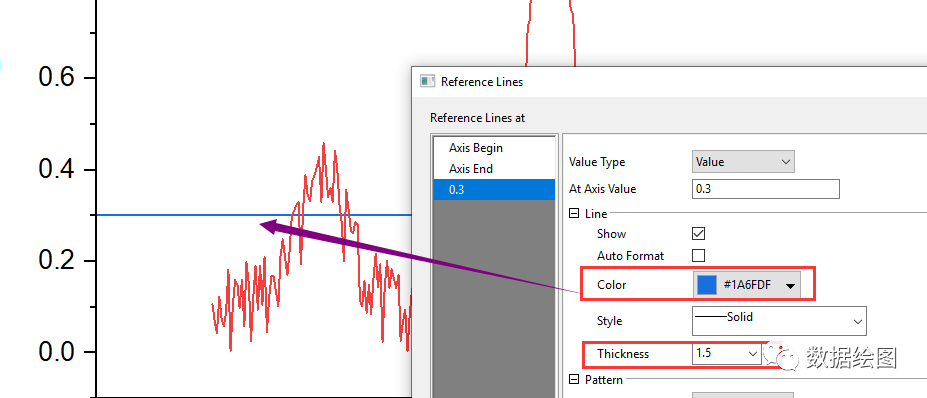

点击打开Details,可以设置插入线的格式。
Additional Lines
-
绘制需要添加水平线的图形
-

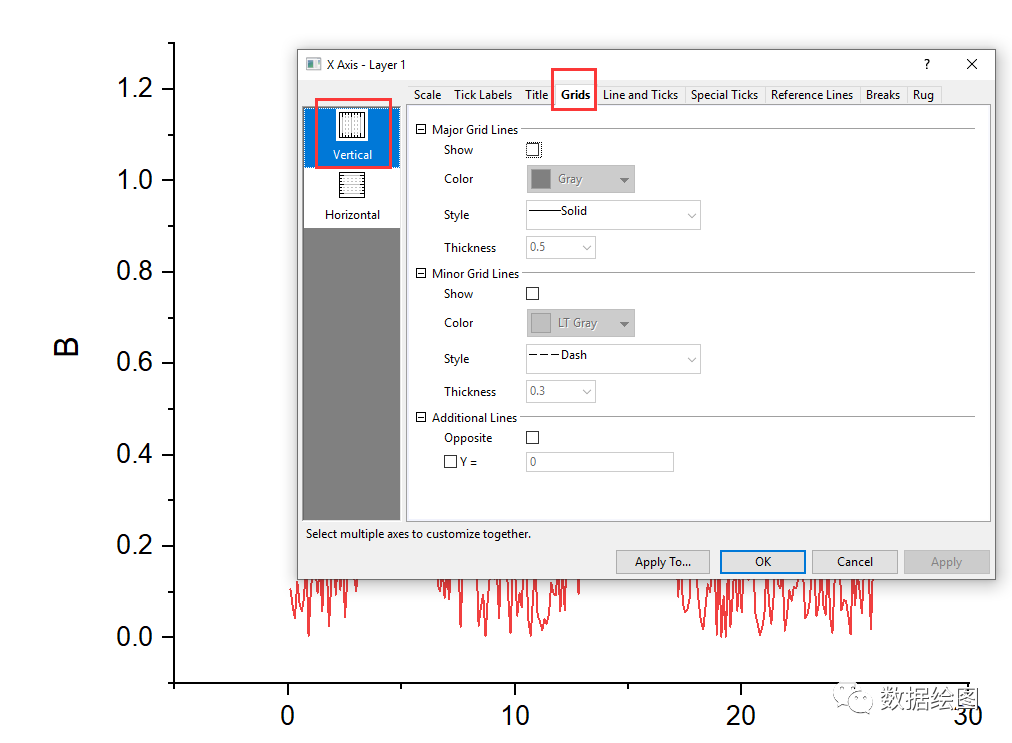

双击坐标轴打开Axis Properties对话框,切换到Grids页面,但要切换到Vertical页面;
-

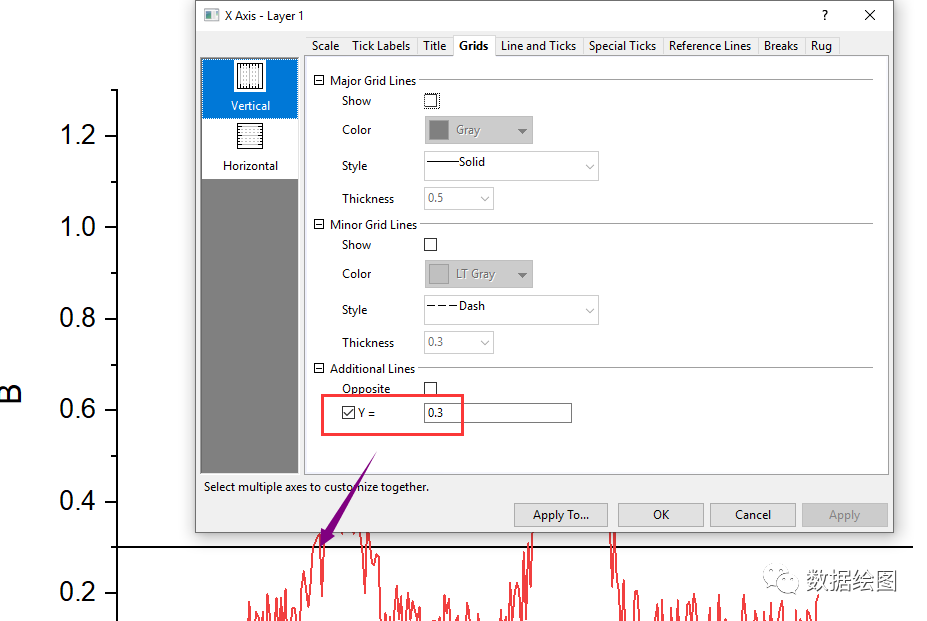

在最下面,勾选Y=前的单选框,并在后面输入0.3,点击OK即可;
最后比较一下上述两个方式:
-
使用Reference Lines的形式可以插入多条参考线,而Additional Lines只能添加一条;
-
使用前者可以自定义插入辅助线的格式,后者则不可以;
-

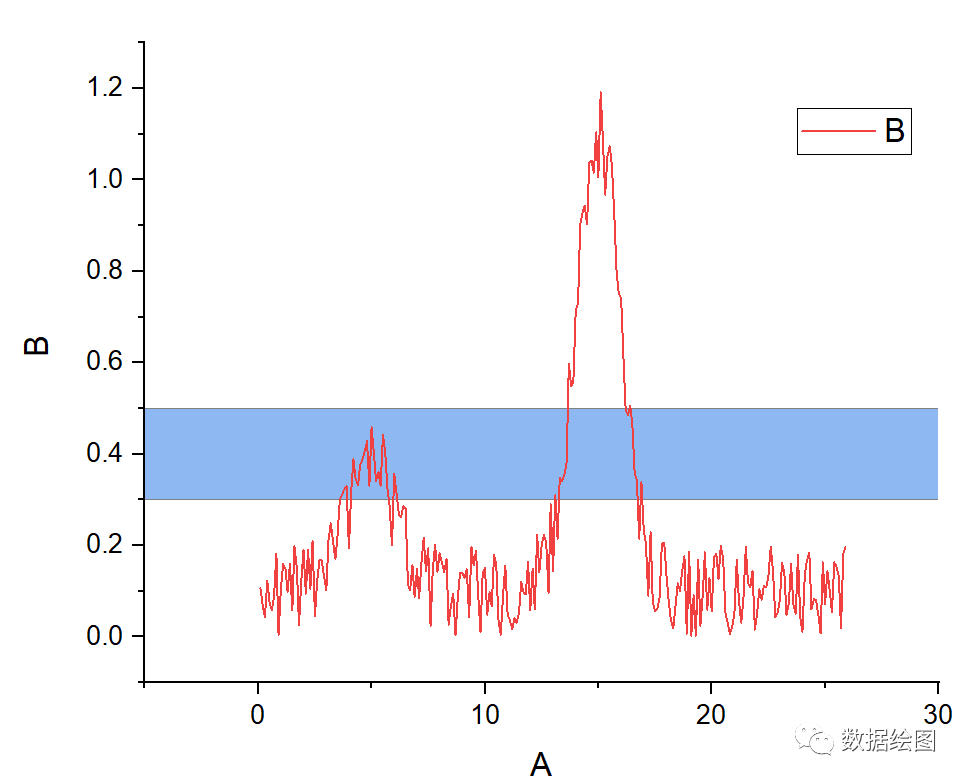

使用前者的方式还可以将辅助线变为辅助带,后者不可以。
使用软件:OriginPro 2020学习版@Microsoft Windows 10。
