CAD十字光标变成红绿色或与坐标系不平行了是怎么回事?

时间:2020-06-08 来源:网络 浏览:

有网友在信息上问:不知道做了什么操作,十字光标变成了红绿色,而且十字光标和坐标系好像变歪了。

我知道光标和十字光标变方向可能是什么原因,之前还真没有注意十字光标变色的这个细节,然后看了看,有些情况下十字光标还真的会变成红绿色,我想这是为了提醒我们现在视图或操作模式处于一种特殊状态,如果不是我们需要的状态可以想办法调整回正常状态。这里就将十字光标几种特殊状态给大家简单介绍一下,大家遇到的时候知道出现了什么情况,知道怎么能调回正常状态。

一、十字光标变成了红绿色,十字光标和坐标系倾斜了

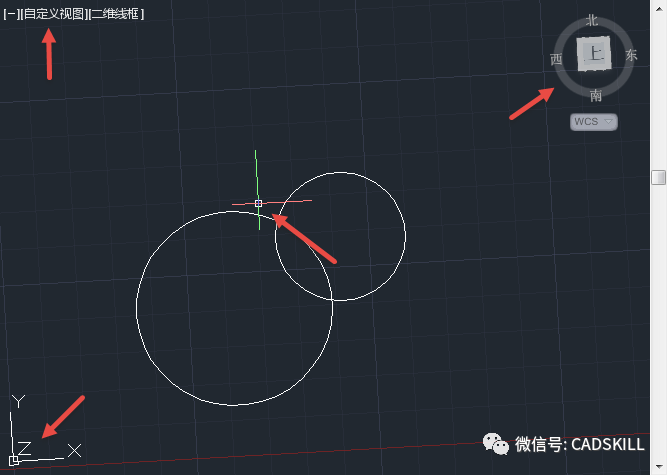

就跟那位网友说的,有时候不知道做了什么操作后,十字光标变成了红绿色,十字光标和坐标系也变倾斜了,如下图所示。

如果CAD版本比较低,能看到的就是十字光标和UCS图标的变化,在高一点的版本,其实我们还可以看到视图变成了“自定义视图”和右上角的VIEWCUBE也变倾斜了。

我能猜出他可能做了什么操作:在鼠标中键(滚轮)拖动平移视图的时候按了SHIFT键。

按住鼠标中键拖动是平移视图,但如果按住SHIFT键后再按住鼠标中键拖动,就是三维环绕了,会旋转视图的方向,从而导致当前视图不是俯视图。当出现这种情况,CAD就会通过十字光标颜色、UCS图标、视图状态和VIEWCUBE的来提醒我们:你的视图变了!CAD中鼠标中键(滚轮)有哪些作用?
CAD中鼠标左键有哪些作用?
CAD中鼠标右键有哪些作用?

解决办法很简单,就是想办法恢复成正确的视图。方法有几种:

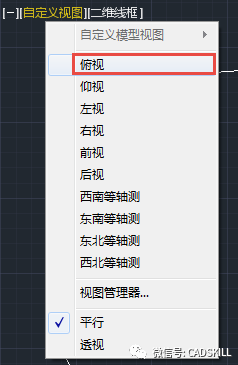

1、如果视图左上角有视图下来菜单,直接在菜单里选择俯视图即可,如下图所示。

2、如果喜欢用命令,直接输入PLAN,回车,回车。

3、如果版本比较低,可以去下拉菜单中去选择:视图>三维视图>俯视图。当然也可以在打开的“视图”工具栏中点俯视图按钮,或者到功能区界面中去找相应的图标来进行设置。

当然还有更复杂的操作,比如输入VIEW命令,在对话框中选择预设的俯视图,并置为当前;或者利用视点VPOINTS命令,将视点设置为0,0,1等等。总之,将视图恢复成俯视图。

如果我们正在操作的是前视图或左视图,也可以相同的操作进行恢复。

不过,需要注意的是:视图被旋转后,十字光标也不一定会变成红绿色,有时甚至从UCS图标上也看不出来。

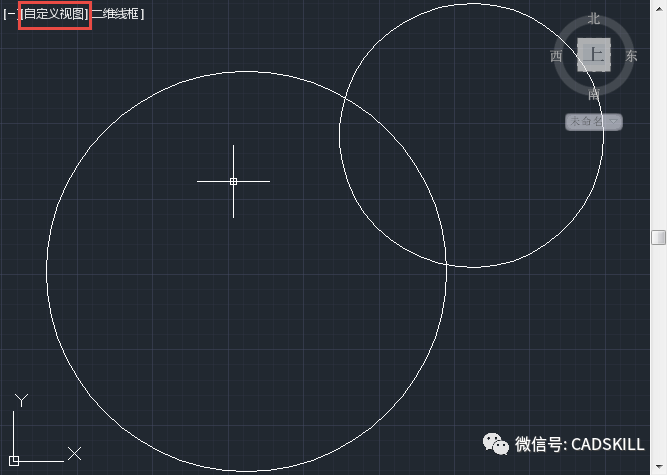

假如视图只是被轻微的旋转,十字光标不会变色,如下图所示。

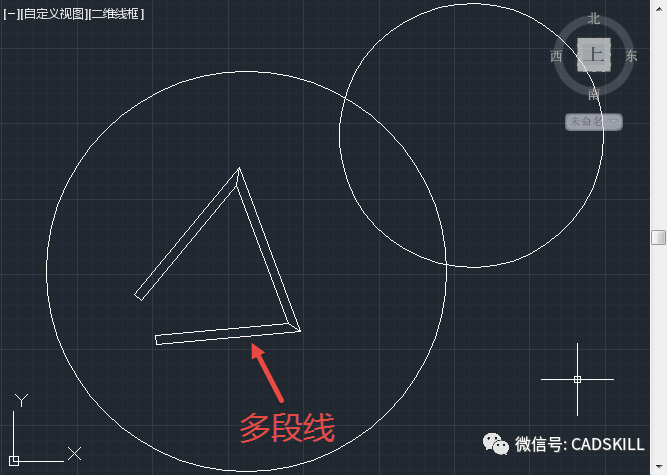

我们可以看到视图已经是“自定义视图”,但从十字光标或UCS图标没有看出什么异常。这种状况看上去对绘图没有影响,但还是会出现异常的现象,比如有宽度的多段线会变空心,如下图所示。

之前就有网友出现上述情况,最后发现只是因为视图不小心被轻微旋转了。

为什么有宽度的多段线和标注斜线会显示空心?

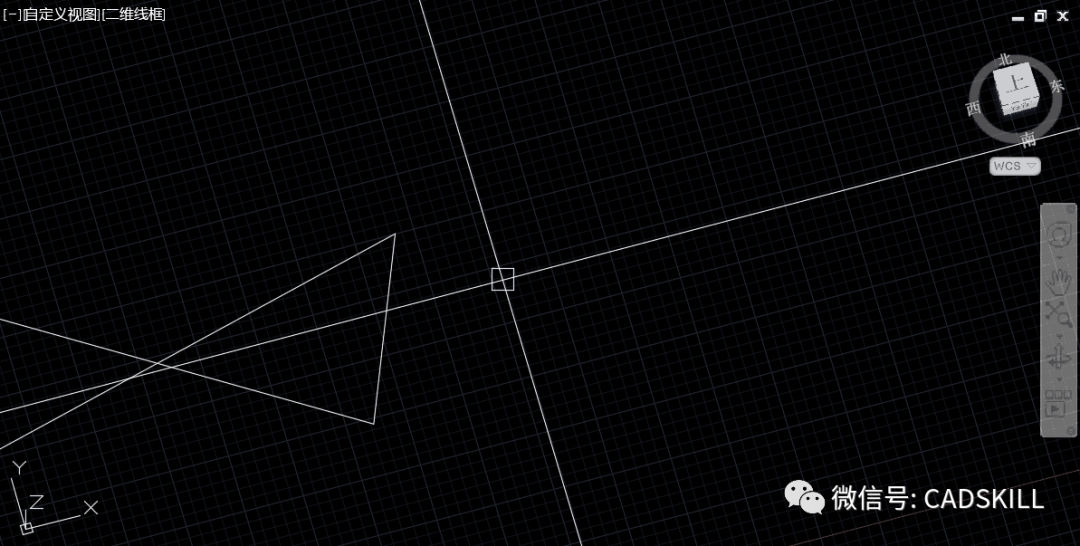

同样的问题,CAD不同版本的表现也不太一样,在AUTOCAD 2020版,如果十字光标长度设置成屏幕宽度的100%,即使视图被旋转,十字光标也不会变色,如下图所示。

二、十字光标变色且不垂直,坐标系没有变

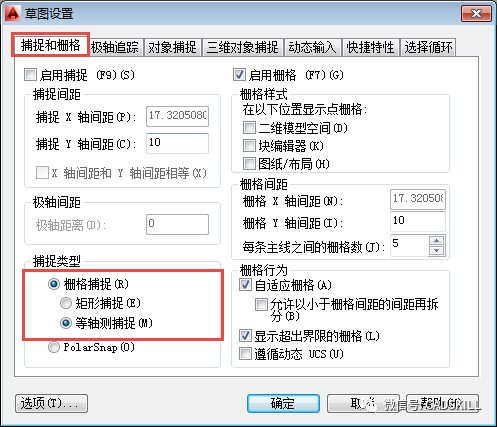

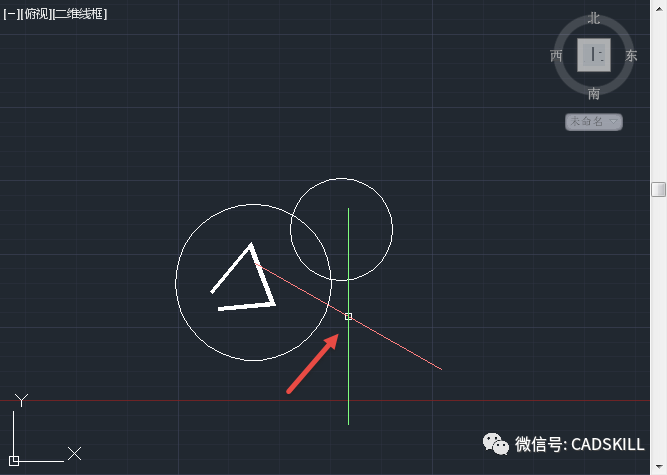

如果发现十字光标不垂直了,不管颜色变没变,这肯定是栅格设置了“等轴测捕捉”,如下图所示。

如果打开了栅格显示,可以看到栅格不是方格,而是变成了长宽不等的矩形格,这种状态主要用来绘制轴测图。如果想恢复正常状态,只需要在底部状态栏的栅格或捕捉图标上右键,打开草图设置对话框,将等轴测捕捉改回矩形捕捉就好。

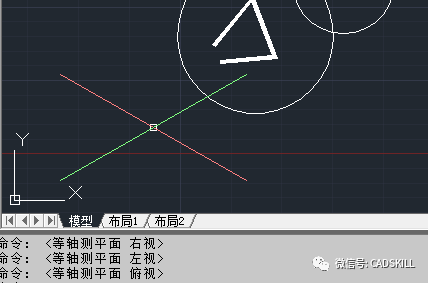

等轴测捕捉状态下十字光标有三种状态,分别是俯视、左视、右视,可以按F5键或通过ISOPLANE命令切换,如下图所示。

CAD栅格有什么作用?
CAD中怎么画三维模型的等轴测图

在AUTOCAD 2020版中,如果十字光标长度设置成100%,等轴测捕捉状态下十字光标也不会变色。

三、十字光标相互垂直但跟坐标系方向不平行

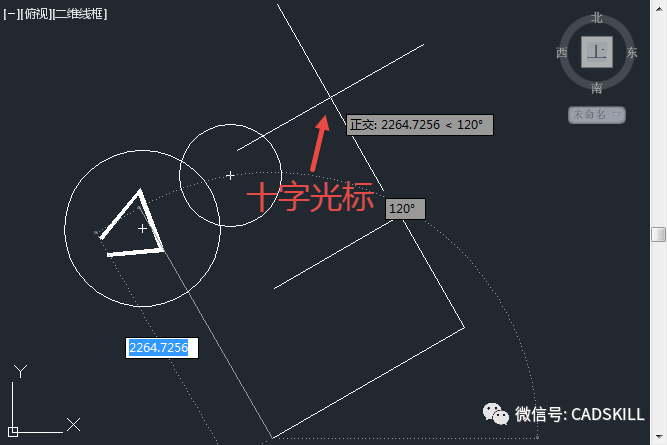

这个问题遇到过几次,网友说他的图纸很奇怪,坐标系的方向是正常的,但十字光标却是斜的,正交的状态下画的都是倾斜的线,如下图所示。

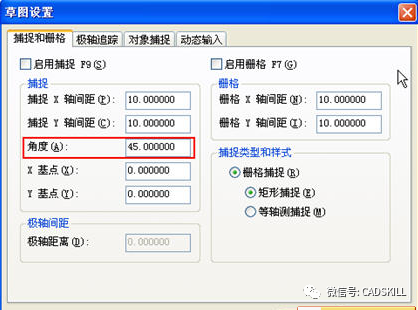

从上面的截图可以看到坐标系、视图都很正常,但就是十字光标斜了。很多人认为是图纸出问题了,其实没大事,只是设置一个捕捉角度的参数,这个参数在早期版本CAD中的草图设置对话框中是可以看到和设置的,如下图所示。

在绘制一些轴测图或者倾斜的图形时,可以设置这个捕捉角度。但到了后期版本,因为极轴功能的出现和完善,设置栅格捕捉角度的人越来越少,在草图设置对话框中也找不到这个参数了。

但有些工具或插件还是会利用这个参数来旋转十字光标后绘制倾斜的图形,如果使用完这些工具忘记设置回来,十字光标就会保持状态,并将这个角度设置保存到图纸中,其他人打开这个图纸的时候也会是相同的状态,他们就会觉得很奇怪,但不知道如何恢复成正常状态。

如果你用的是AUTOCAD 2007以上版本(具体哪个版本对话框中去掉这个参数我也没有验证),拿到一张这样的图纸,也不要着急,我们可以用变量来恢复这个设置:

输入SNAPANG,回车,输入0,回车

这就是将捕捉角度重新设置回0,十字光标就恢复正常状态了,变量名也不难记,SNAP捕捉,ANG是角度ANGLE的前3个字母。

以上我想到的几种状况,如果大家知道还有别的情况,请留言补充。

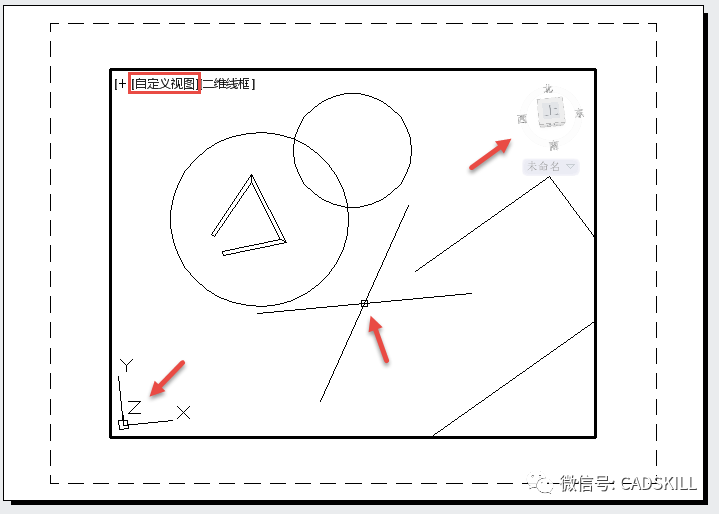

不过上述状况指的都是在模型空间,在布局中,即使进入视口,同样是模型空间,但视图即使被调整或设置成等轴测捕捉,十字光标也不会变色,如下图所示。

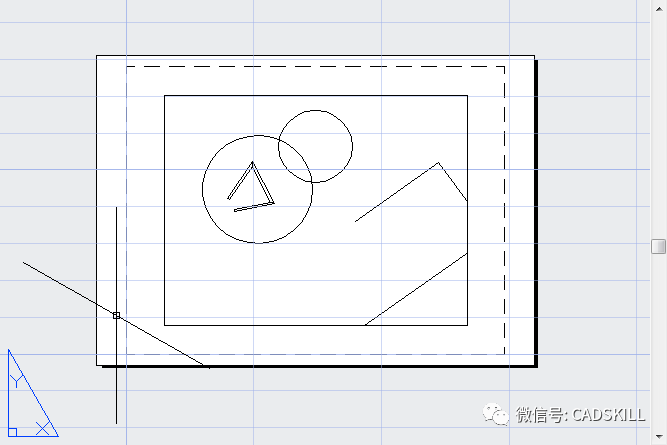

在图纸空间(视口外),因为是一个二维空间,是无法被三维环绕的,设置成等轴测捕捉后十字光标方向会变,但颜色也不会变,如下图所示。

在使用CAD的过程中,我们需要充分了解引起图形窗口中一些细节变化的原因,只有掌握了这些,才不会被一个细小的问题困扰半天。
