OriginPro正负方向不同着色的垂线图【数据绘图】
最近看到了一张图,最初是发在The New York Times上。特别夸张的用一整个头版,图也一定要长,才能看清2020年4月份失业人数的陡增。这个图除了夸张的对比,还有就是正、负方向上的不同着色。
本教程将告诉你如何绘制正负方向不同着色的垂线图,此外还教会你如何进行数据格式转换,如何整合数据,如何排序,如何进行数据分组等数据操作。
数据格式
数据下载
-

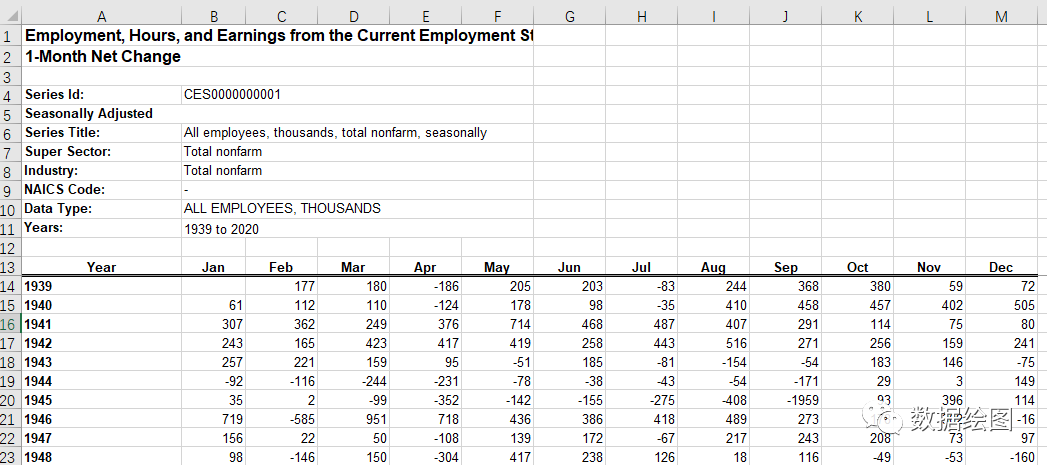

下载自美国劳工统计局(https://www.bls.gov/),下载的原始数据是`xlsx`格式,数据存储形式为**宽格式**,即按月份来分列存储的。
数据转换
-
可以使用OriginPro的
Convert to XYZ
功能来进行格式转换。 -

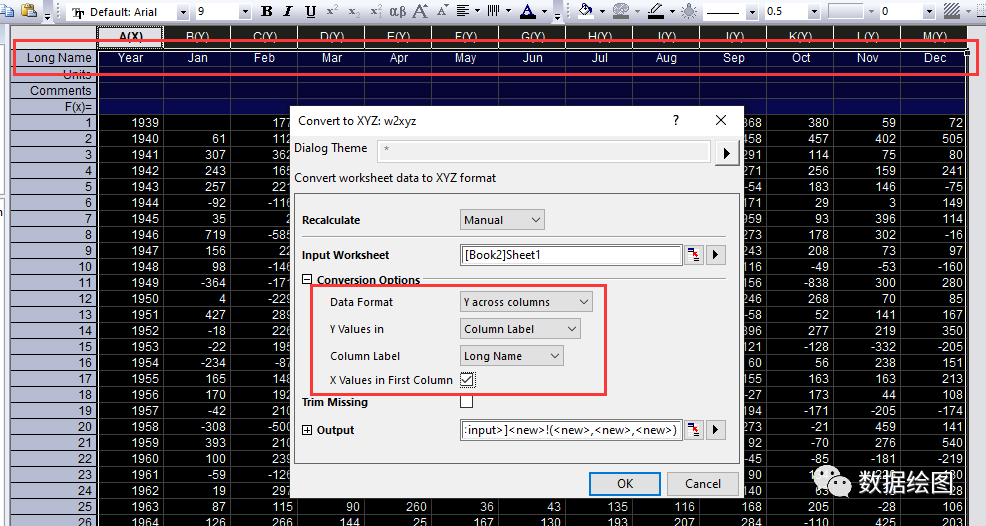

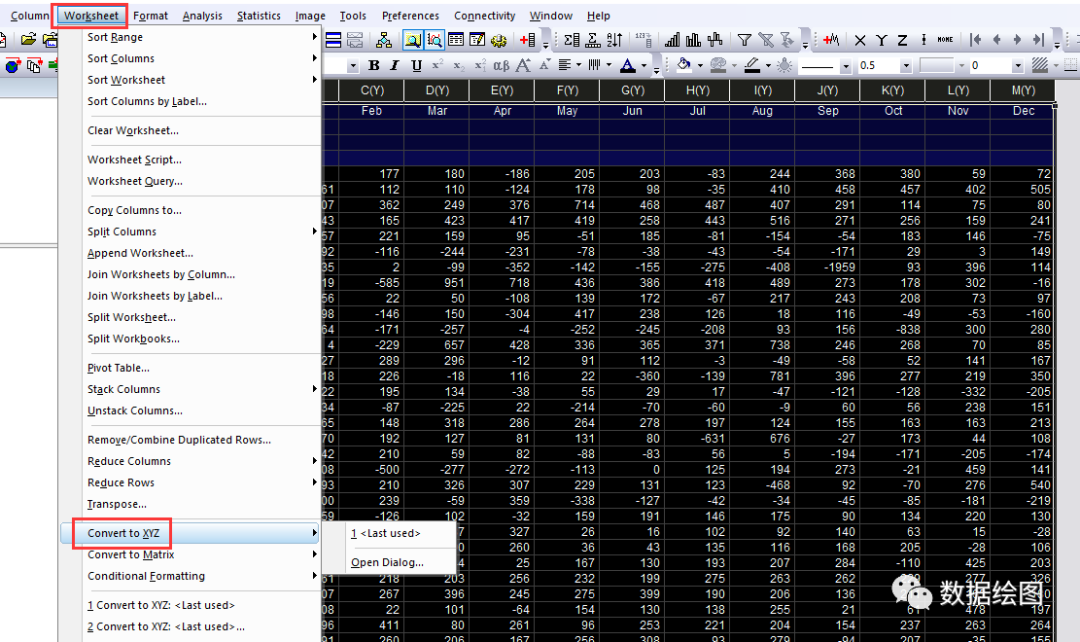

选中所有列,在
Worksheeet
菜单中打开Convert to XYZ
功能页面。Data Format
选为Y cross columns
,Y Values in
设为Column Label
,Column Label
选为Long Name
(根据实际需求来设置),同时勾选X Values in First Column
。 -

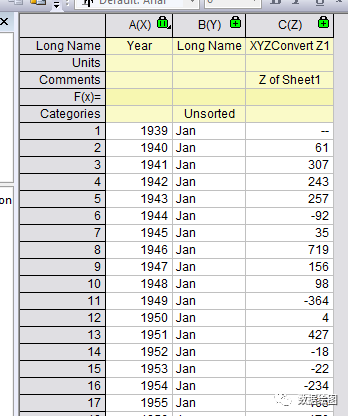

转换后的数据为
XYZ
三列。
数据整合
-
需要将前两列整合起来,作为按月的变量。
-

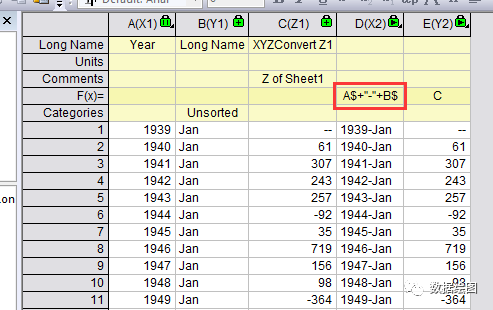

在左侧新建几列,在D列的
F(x)
中输入A$+"-"+B$
,把A列和B列的数据合并,并以-
符号连起来。在E列的F(x)
中输入C
,即等于C列数据。 -

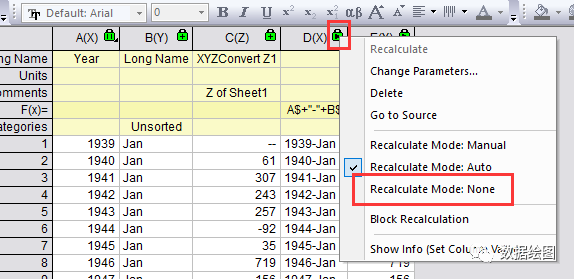

为了便于后续的操作,点击绿色小锁,选中
Recalculate Mode: None
,将自动计算取消。 -

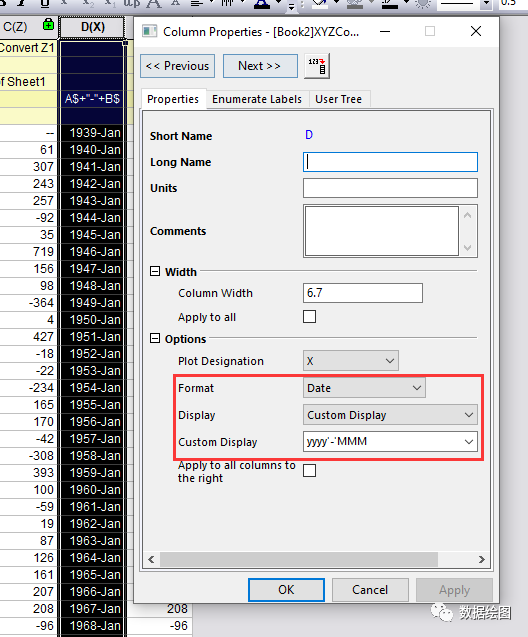

右击D列,选择
Properties
,设置其数据格式为日期形式,根据当前数据,依次设为Date
,Custom Display
,yyyy'-'MMM
。
数据排序
-
数据是按从1月到12月的形式排序的,需要按从年、月依次增大的形式排列。
-

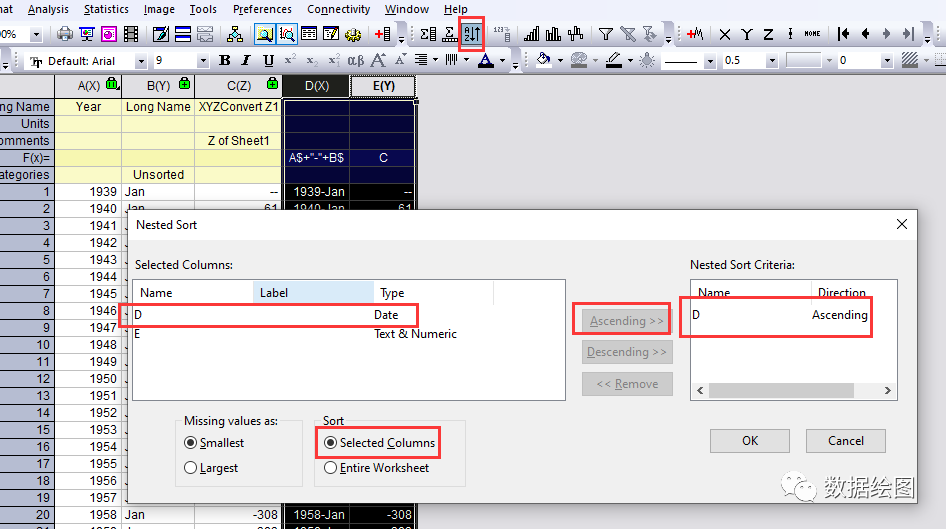

选中后两列,点击
Sort
快捷按钮,打开Nested Sort
对话框。 -
在左侧
Selected Columns
中选中D,使用Ascending
按钮将其添加到右侧Nested Sort Criteria
中,并勾选底部Sort
下的Selected Columns
,即对选中的列,以D列为依据,进行升序排列。
数据分组
-
需要对正、负方向上的数据进行不同的填色,需要进行分组,即区分正、负数,可以使用
if
函数进行判断。 -

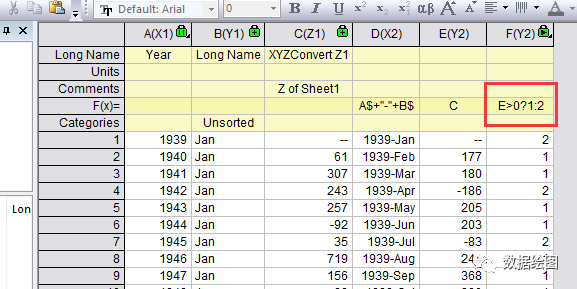

新建一列,在其
F(x)
中输入E>0?1:2
,意思是如果E中的数据大于0,F列数据为1,否则为2。
其他操作
-

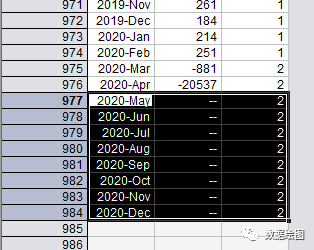

为了方便操作,可以把前三列删掉,并把最后的空值删掉。
-
右击新·第一列,依次点击
Set As
、X
,将第一列设为X轴。

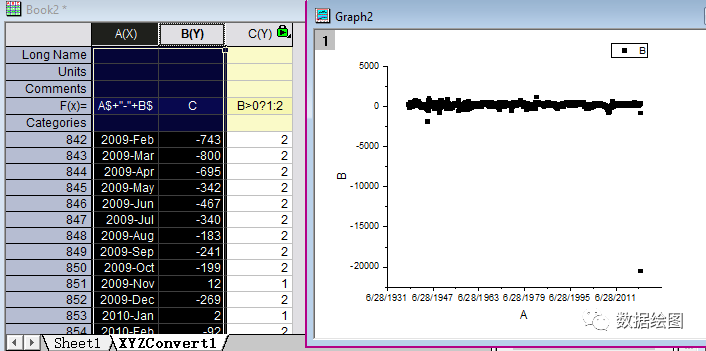

图形绘制
-
图形绘制很简单,选中绘制散点图(Scatter Plot)。
-
使用的是散点图(Scatter Plot),而不是线型图(Line Plot),后续设置散点图(Scatter Plot)的
Drop Line
。
格式设置
曲线格式
-

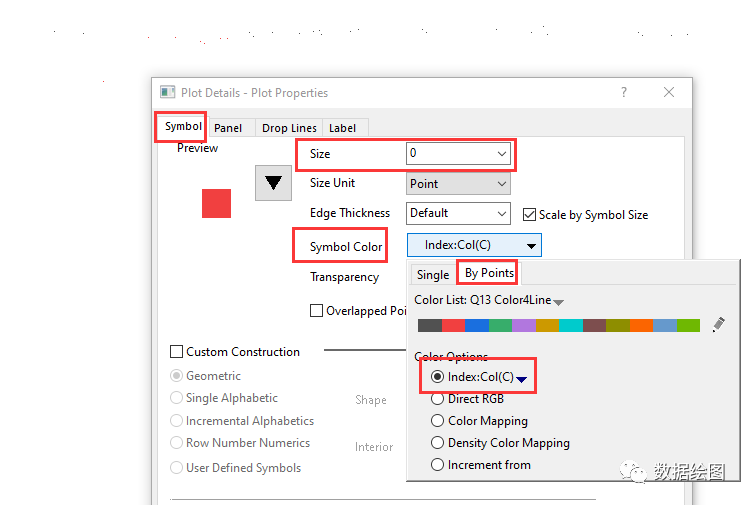

双击图形打开
Plot Properties
对话框,设置曲线格式。首先在Symbol
页面,将Size
设为0
,将Symbol Color
设为By points
,颜色选为Index
,数据来源为分组数据,即Col(C)。 -

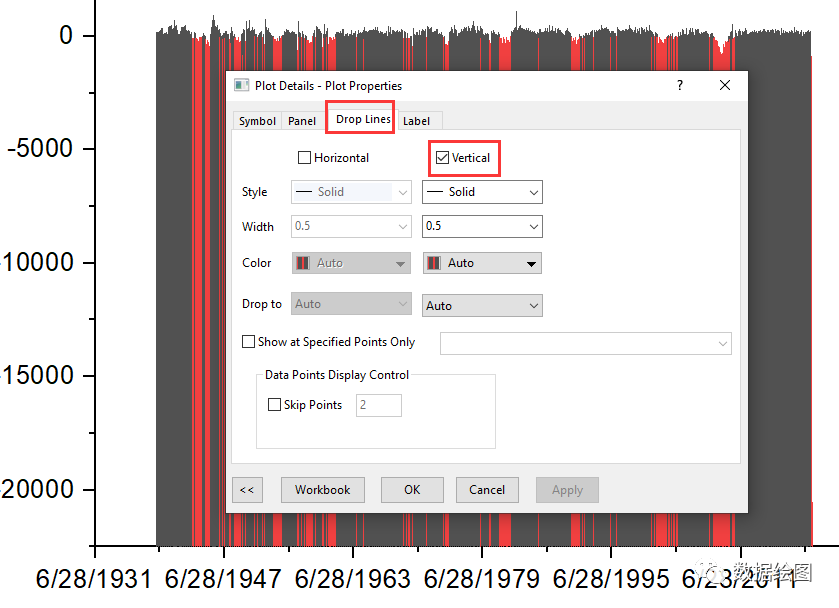

在
Drop Lines
页面,勾选Vertical
,即显示垂直方向上的垂线。此时垂线的Drop to
是默认为到Y=Axis Begin
,在设置坐标轴格式时会添加Custom Additional Line
,即Y=0
。
坐标轴格式
-

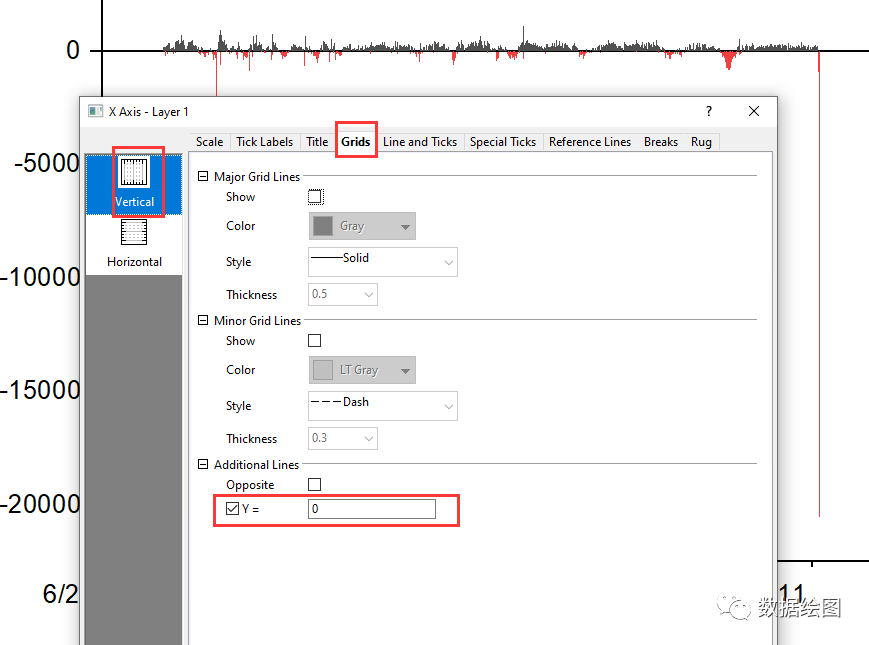

双击坐标轴,打开坐标轴格式设置页面。首先切换到纵坐标的
Grids
页面,勾选Additional Line
下的Y=0
,即垂足的位置,此时正、负方向上显示了不同的颜色。 -

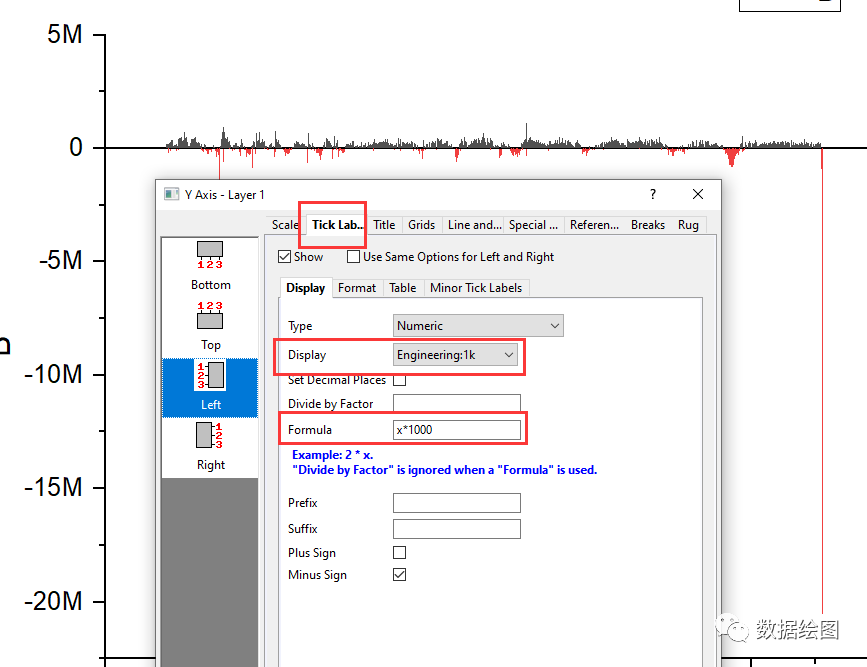

切换到纵坐标的
Tick Labels
页面,将Display
选为Engineering
。同时下载的数据的单位是千人,可以在Formula
里输入x*1000
,将单位换算成人。 -

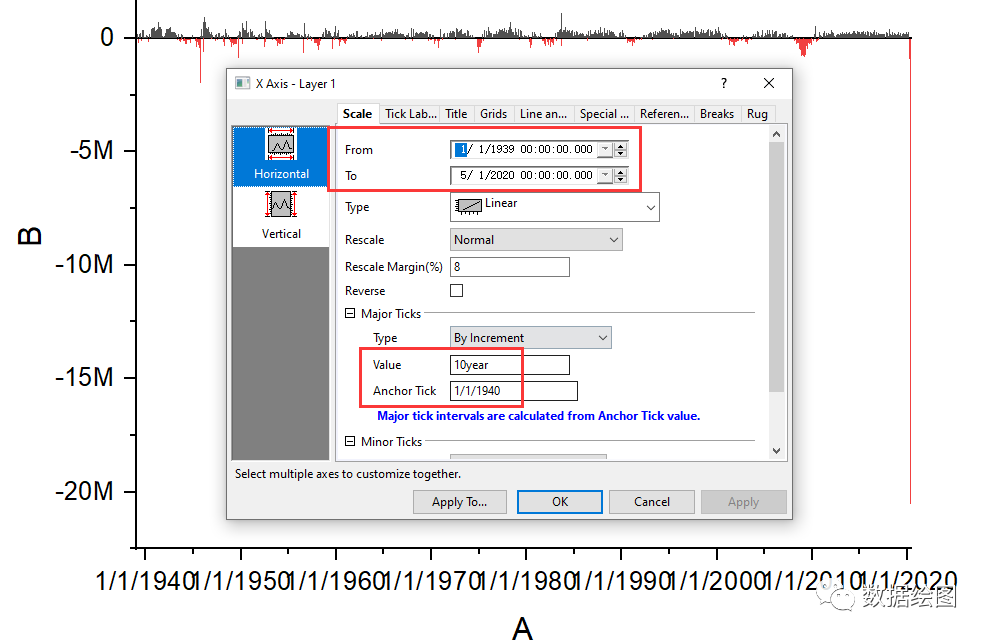

切换到横坐标的
Scale
页面,设置合适的From
和To
,以及Major Ticks
的值为10year
,Anchor Tick
设为1/1/1940
,目的是将第一个坐标轴标签设为1940年开始,默认的是1939年。 -

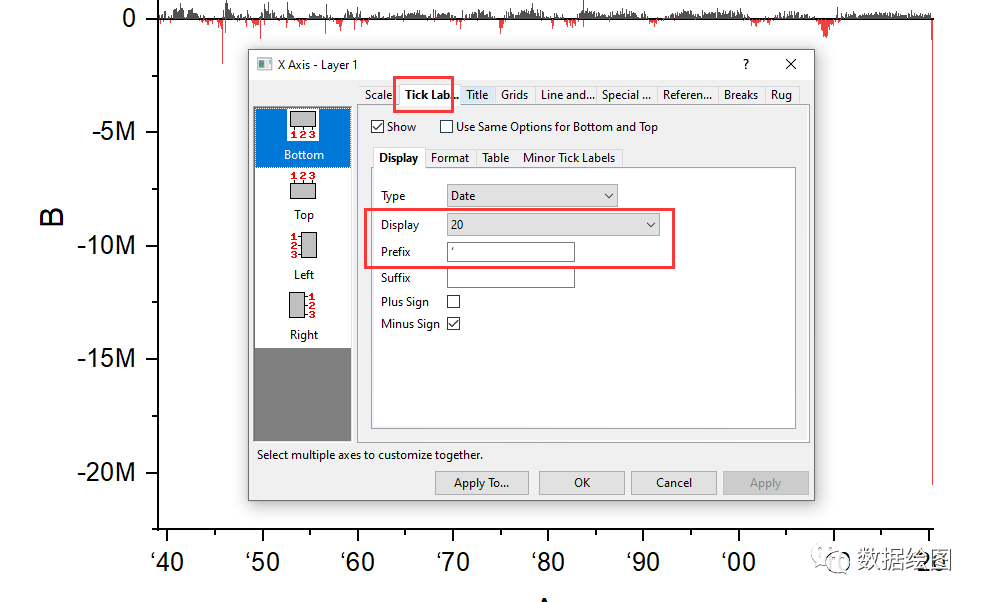

切换到横坐标的
Scale
页面,将Display
选为20
,在Prefix
里输入'
,以简单的形式来表示年份。 -
将横坐标和纵坐标在顶部和右侧显示(可能需要再次设置坐标轴格式),同时删除坐标轴等不需要的元素,使得图形更清爽。
其他格式
-

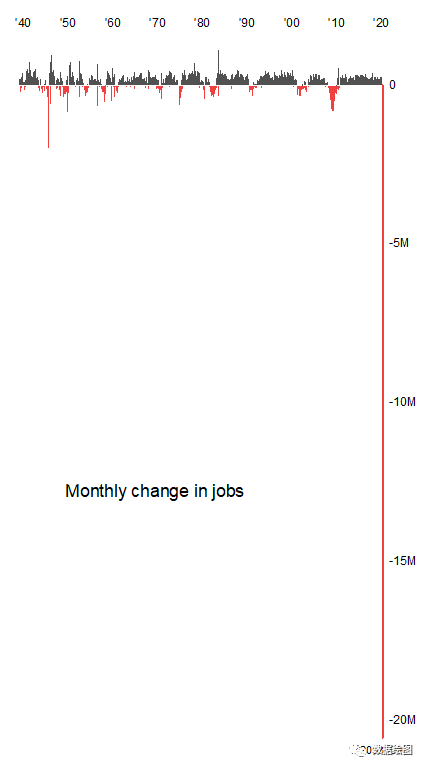

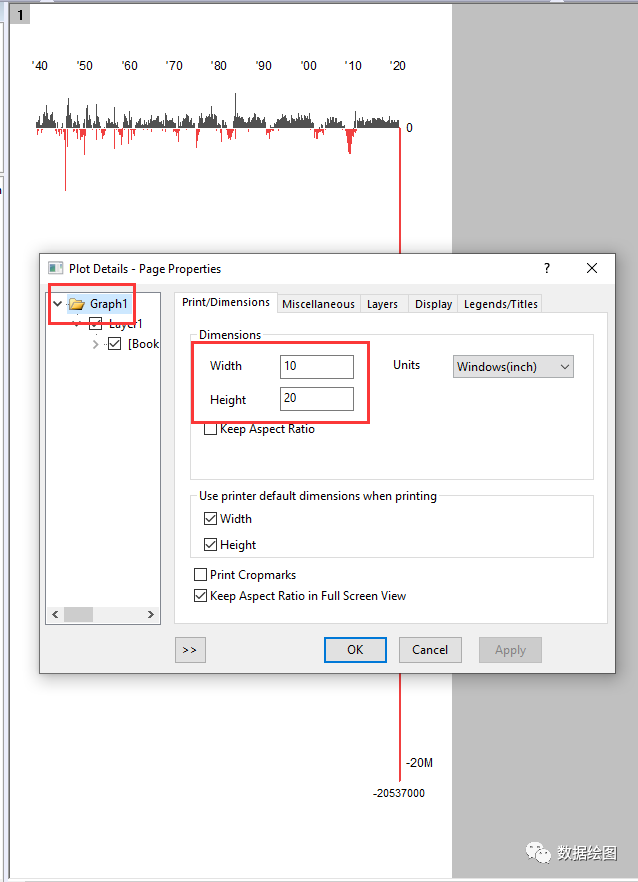

设置图片的长宽比,使得图形足够长,看起来差异更明显。
OK
-

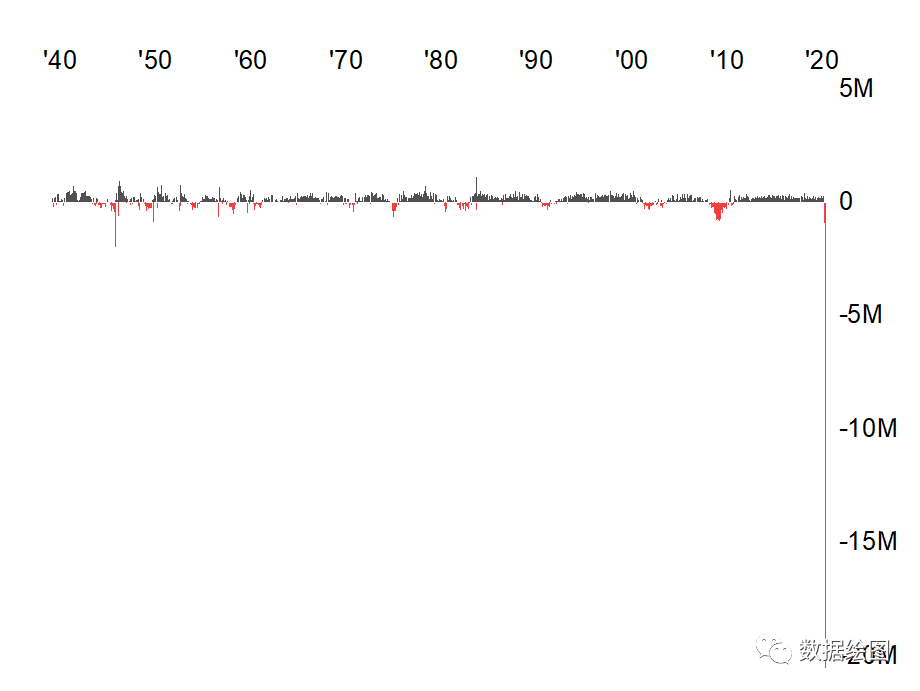

完成图形的绘制,你会了吗?
所用软件:OriginLab OriginPro 2020b@Windows 10 pro 。
原始数据,链接:https://pan.baidu.com/s/1Djkcv9g9i86wKZ-KCOJFCg 提取码:fo2s
-
