OriginPro南丁格尔玫瑰图(Nightingale Rose Chart)

liwan123
后台-系统设置-扩展变量-手机广告位-内容正文顶部

今天是国际护士节,是护理先驱南丁格尔的生日,祝医护人员节日快乐!

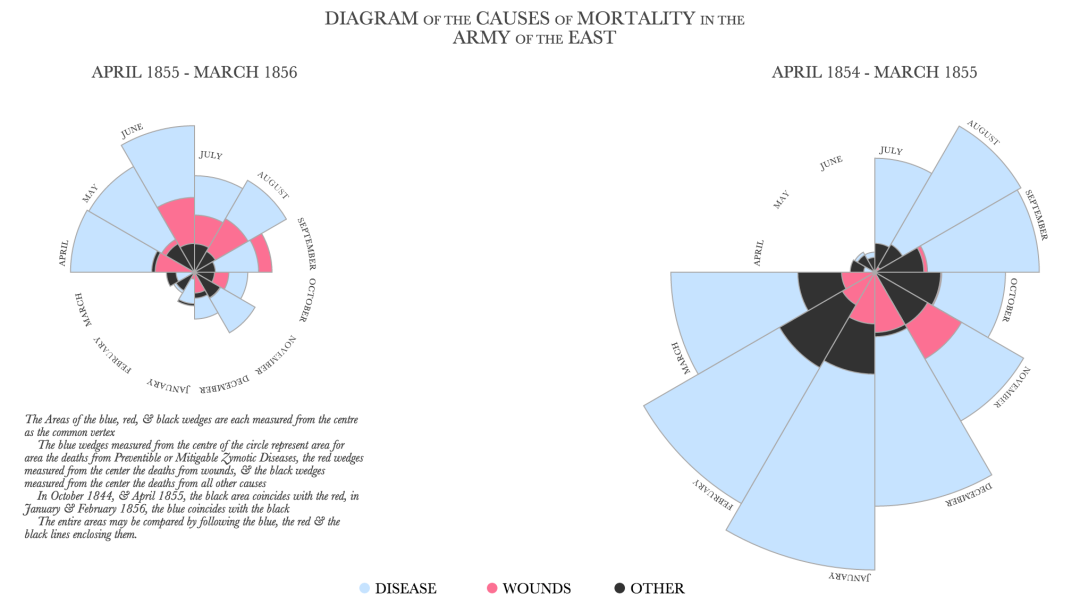

提到南丁格尔,自然会想到南丁格尔玫瑰图Nightingale Rose Chart)。


图片来源:nightingales-rose/github



刚刚发布不久的OriginPro 2020b版本增加了Stacked Radial Bars模板,即南丁格尔玫瑰图Nightingale Rose Chart)。

数据格式

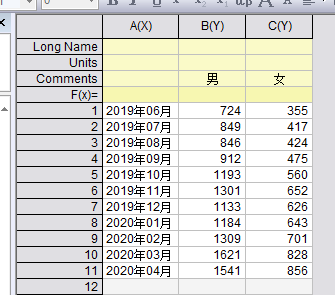

  • 数据存放格式为XYY形式,其中第一列为X轴,后面列为Y轴数据。

  • 示例数据为本微信公众号常读用户的情况,按性别分类。

图形绘制

  • 这一步很简单,选中XYY数据,然后使用绘图菜单添加图形。

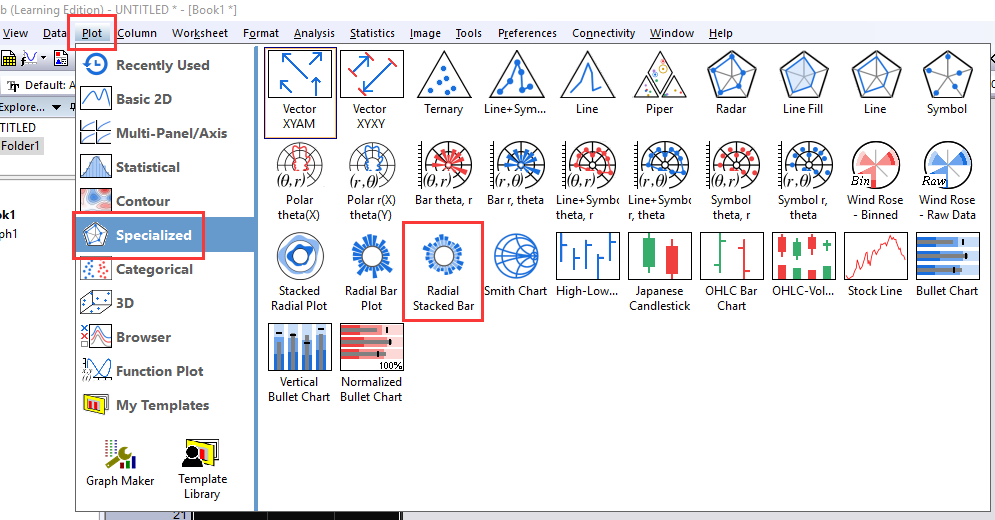

  • 推荐在Plot菜单中选取相应的模板,此处选择Specialized类目下的Radial Stacked Bar类型的图形。

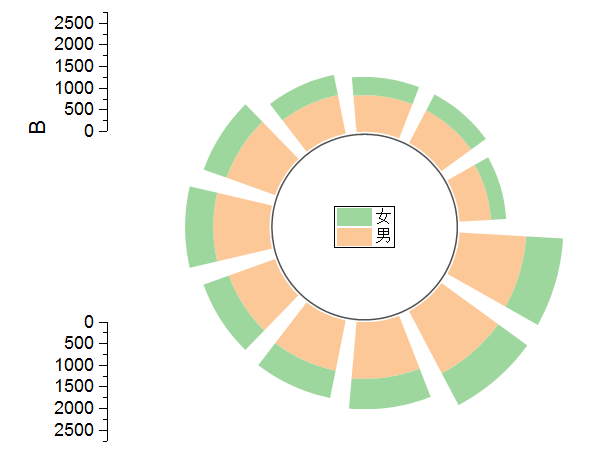

  • 绘制好的图形看起来不是很漂亮。

格式设置

  • 图形格式:双击图形打开Plot Properties对话框,设置图形格式。

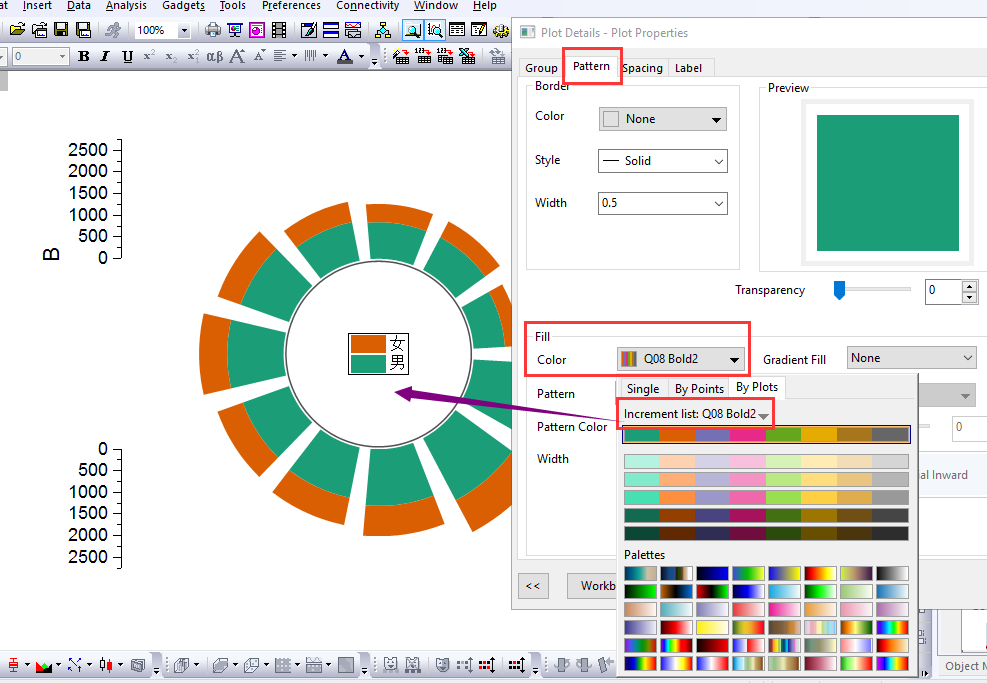

    • 颜色:在Pattern页面,将Fill下的颜色选为喜欢的颜色,注意为了区分差异,选择By Plots

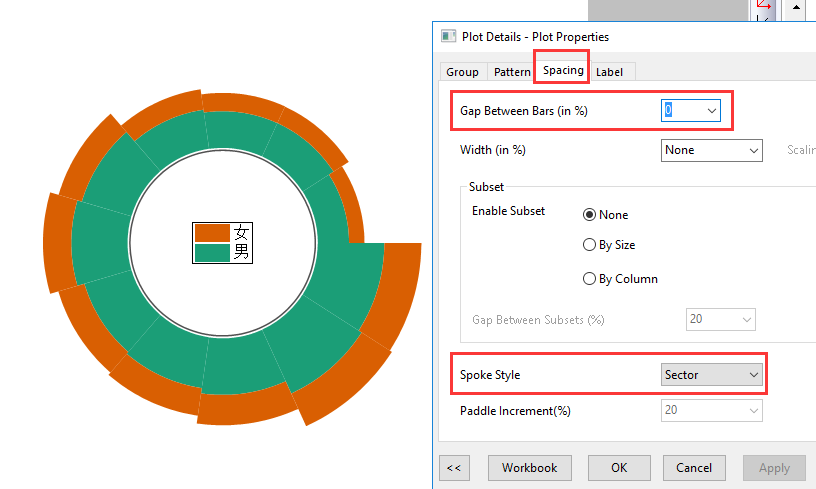

    • 间隙:切换到Spacing页面,将Gap Between Bars设为0,Spoke Style设为Sector,即扇形

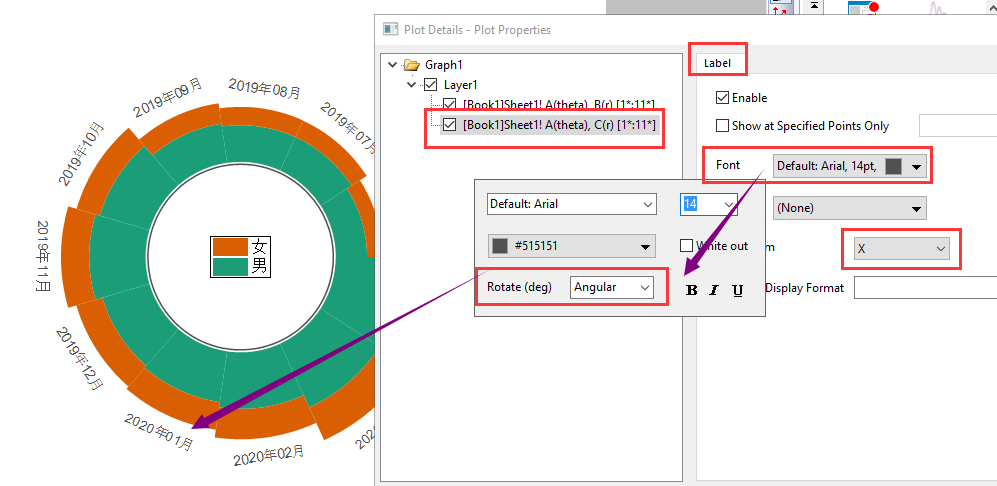

    • 标签:切换到Label页面,选中数据列中的最后一个数据列(目的是将标签显示在最外侧),将Label from选为X,打开Font下来箭头,将Rotate选为Angular,即按角度方向分布。

  • 坐标值格式:双击左侧的轴向坐标轴,打开坐标轴格式设置页面。

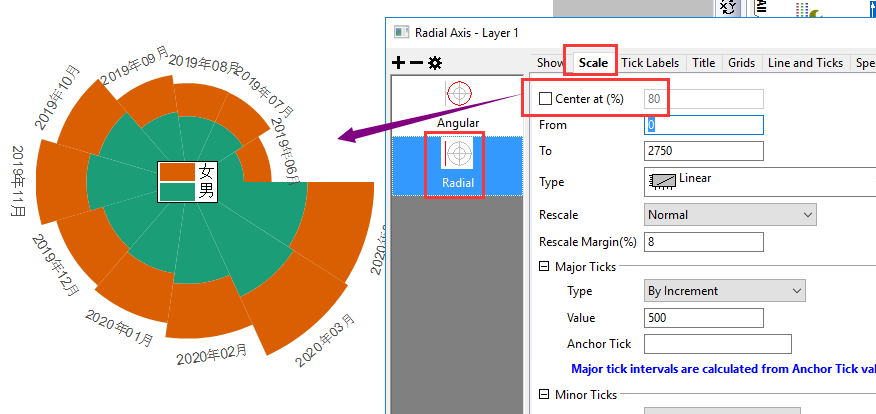

    • Scale页面,将Center at的勾选去掉,即不显示中心的空心。

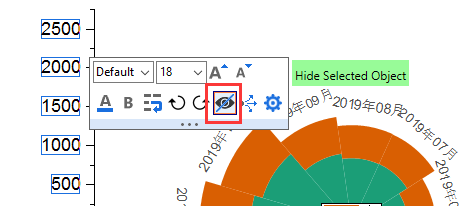

    • 使用浮动工具栏,将左侧的轴向坐标轴隐藏起来不显示。

  • 图例格式:首先将图例从中心位置移动到外侧。

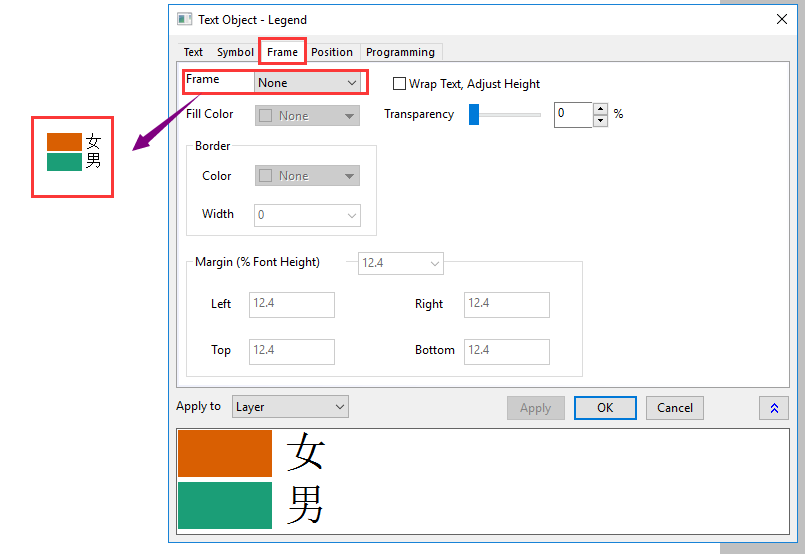

    • 右击图例,选中Properties,打开Legend Properties对话框。切换到Frame页面,将Frame改为None

    • 将图例放置在合适的位置。

  • 其他格式

    进一步修改其他格式,比如标签有部分重叠,可以将其字号改小一点。

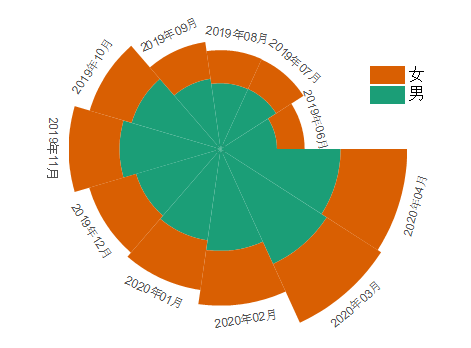

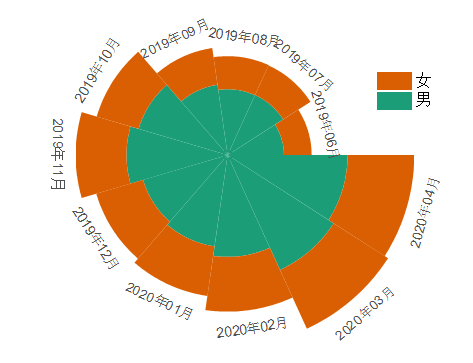

最后,完成了南丁格尔玫瑰图Nightingale Rose Chart)的绘制。



所用软件:OriginLab OriginPro 2020b SR0@Windows 10 pro 。
