为什么CAD图纸空间的图形会被模型空间图形遮挡?

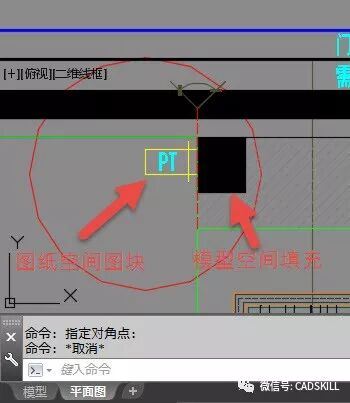

有网友说他的图纸出现了一个奇怪的问题,在布局中,图纸空间的图形会被模型空间的图形遮挡,如下图所示。
这个现象确实很奇怪,拿到图纸后我研究了半天,也没有找到原因。将其他图形都删除、清理了,只保留填充和图块,仍是如此,这个图块和填充也没有什么特别的地方,在图纸空间画一条线也会被遮挡。尝试新建一个布局,将这个布局里的所有图形和视口复制粘贴到新布局,就没有问题了。

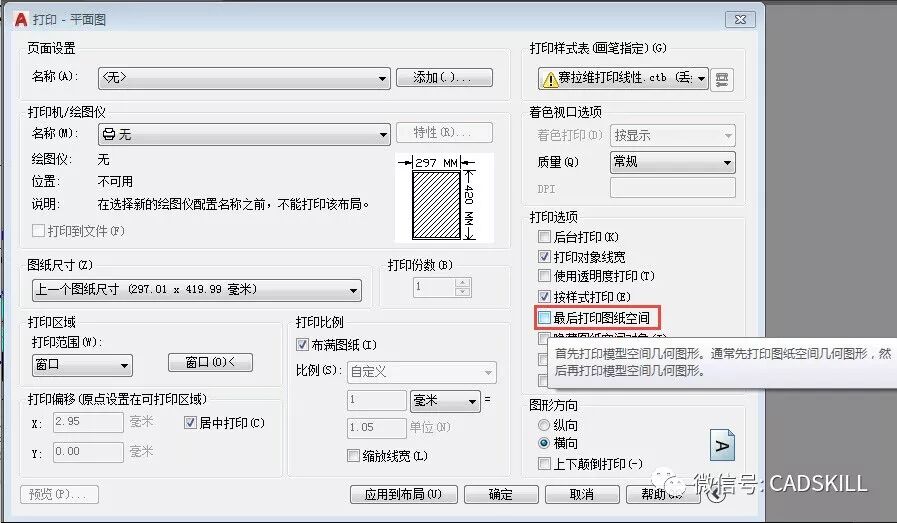

想起来之前有人问过类似的问题,说打印的时候图纸空间的图形被视口内的图形遮挡了,那是因为在打印对话框中有一个选项"最后打印图纸空间",先将图纸空间图形打印到下面,后将模型空间图形打印到上面,造成了遮挡,如下图所示。
因为遇到这个问题,我还专门发了一篇文章来介绍右侧这些打印选项。
CAD打印对话框中的打印选项各有什么作用?
这个选项会影响打印,难道还会影响显示吗?

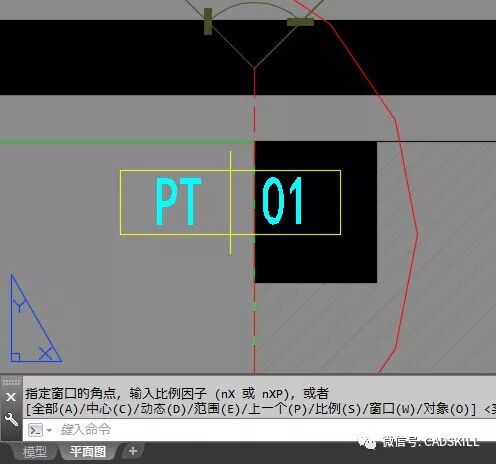

我打开打印对话框,果然发现此选项没有勾选。我勾选上此选项后,点“应用到布局”,更新了布局的页面设置,图形并没有立刻变过来。我切换到模型空间再切换回布局空间,让图纸显示数据重新生成一遍后,图形终于恢复正常了。
总结一下,问题原因:
取消勾选了“最后打印图纸空间”并将页面设置应用和保存到了布局,布局就按照打印的顺序来显示图形了。
CAD之所以这么显示,可能是为了提醒大家你是否要按照现在的图形顺序来打印图形。
