如何看CAD图层管理器中列表区中“状态”列
在图层管理器中的图层列表中,图层名前有一列是“状态”,能告诉我们不同的图层分别是什么状态。有网友问了这样的问题:
图层列表区中有“状态”一栏,其作用是指示项目的类型。有图层过滤器、正在使用的图层、空图层和当前图层4种。但是我一直看不出这四种是什么东西?怎么看出来有这四种项目类型的?

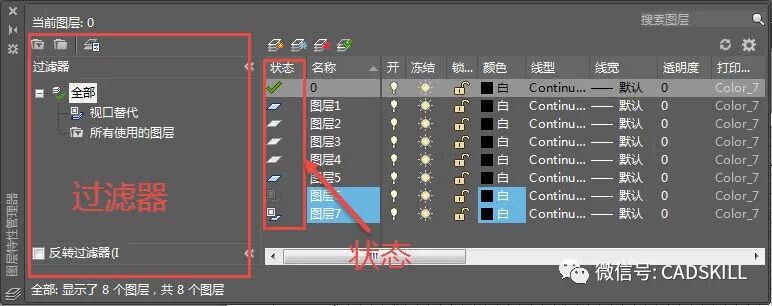

首先要更正一下,图层过滤器并不是状态之一,而是通过设置过滤条件来控制图层列表显示的内容,比如默认会有两个过滤器:全部和所有使用的图层,如果选择所有使用图层,右侧列表中将只显示图中已使用的图层。可以通过图层状态进行过滤,也可以自己设置各种特性,如名称、线型等进行过滤。

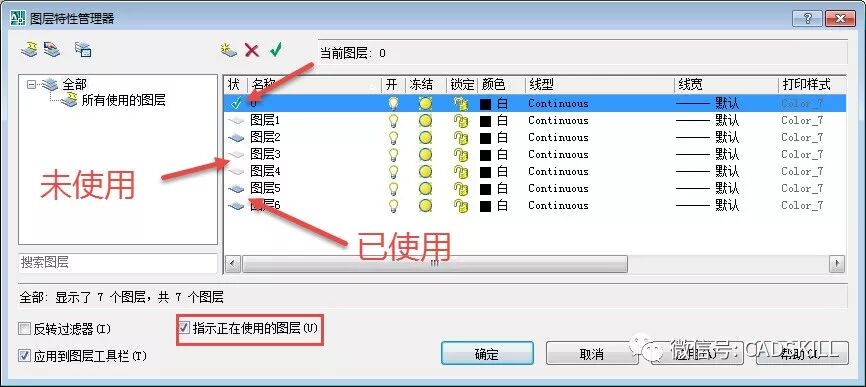

在图层状态列可以通过图标简单判断一下图层的状态,在低版本CAD中只有三种状态,当前层、已使用图层和未使用图层,要区分已使用和未使用图层,必须要勾选“只是正在使用的图层”,如下图所示。

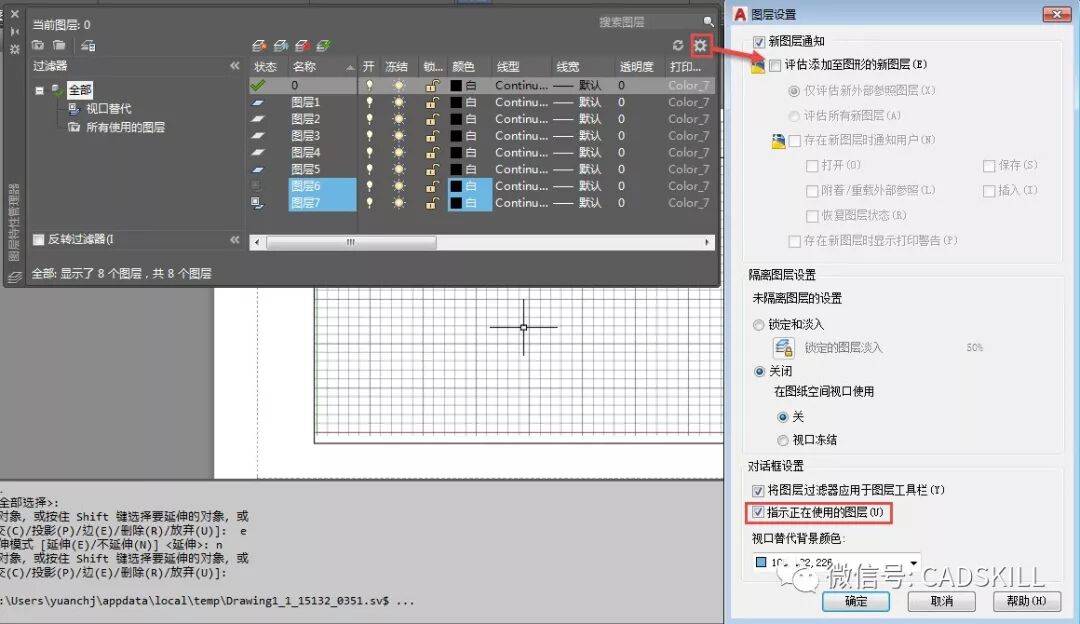

到了高版本,图层的特性增加了,比如在视口内可以将图层单独冻结,还可以设置单独的颜色、线型、线宽等特性,因此图层的状态图标也发生了变化,而“只是正在使用的图层”的选项也隐藏的比较深,一般人可能还真不容易找到。在图层管理器右上角有一个设置按钮,打开图层设置对话框后才能找到这个选项,如下图所示。
图层设置除了图层对话框选项的一些设置外,如是否指示正在使用的图层、视口替代背景颜色、图层工具栏是否使用过滤器以外,还有新图层通知(未协调图层)、图层褪色和图层隔离选项的设置。CAD提示存在未协调图层是怎么回事?应该如何解决?
CAD中如何控制外部参照、锁定图层等图形的褪色度
图层隔离什么意思?怎么使用?
在CAD高版本,如果在布局空间视口没有设置图层的视口替代特性,在模型空间、布局空间、布局空间视口内图层的状态是相同的,只有当前图层,已使用和未使用三种状态,如果布局某个视口设置了替代特性或进入了设置替代特性的视口,图层就会出现五种状态,如下图所示。
设置视口替代的图层不仅图层状态会显示不同图标,图层名和替代参数还会显示蓝色的背景色,这个颜色也是可以在图层设置对话框中修改的。
CAD图层名称带蓝色底色是怎么回事?
通过状态列的图标我们可以了解图层是否被使用,是否设置了替代参数,但这里面有一个例外,就是0层,0层是所有图纸都必须要的图层,即使没有在0层绘制任何图形,也会显示已使用状态,也是无法删除和改名的。
-
