ChemDraw的使用方法(二)
上一篇文章我们讲了《ChemDraw的使用方法》对于简单一步反应式的书写、有机化合物的性质大概的模拟情况。而本期文章中,主要是提到对于环状流程反应式、聚合物反应式的书写等。
· 应用三:环状流程反应式的书写

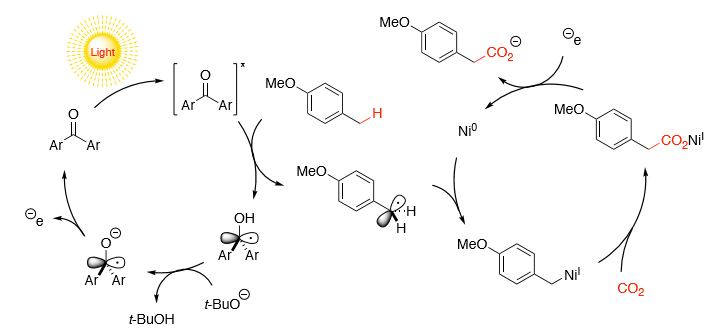

以一篇JACS为例,这篇文章开发了苄基和脂肪族C-H键与CO2的光诱导羧化反应。甲苯衍生物在芳族酮,镍配合物和叔丁醇钾的存在下用紫外线照射时,会在苄基位置捕获气态CO2,从而生成苯乙酸衍生物。(如图 1所示)
图 1.需要重复的案例
图 2.重复效果图
事实上对于环形流程的建立较为简单(选择弧形箭头,鼠标长按工具栏中箭头选项),选择合适箭头(点击页面后,长按进行旋转调整)。在对于较多结构的问题时,需要建立网格进行对齐。当然原文中还提供了一个太阳(主要作用是提供UV的),可以使用PPT或者PS完成处理。
· 应用四:聚合反应的书写(不细讲)

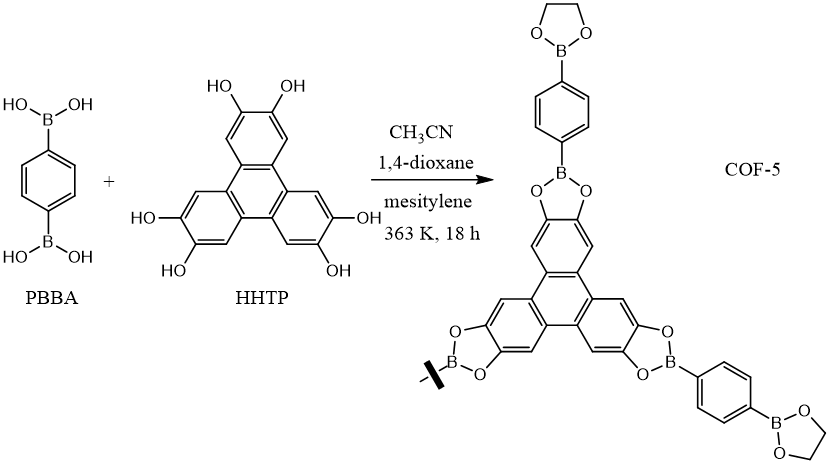

图 3.聚合反应(由于时间问题,仅将COF-5的一个单体位点进行描述)
其实,聚合反应主要采用合适的单体(注意查错)、合适的反应条件就可以完成书写,所需要的内容基本上是上一节学的东西。当然如果需要对聚合物的聚合度有要求的话,可以再工具栏中选择合适的工具。
· 应用五:分子量的计算

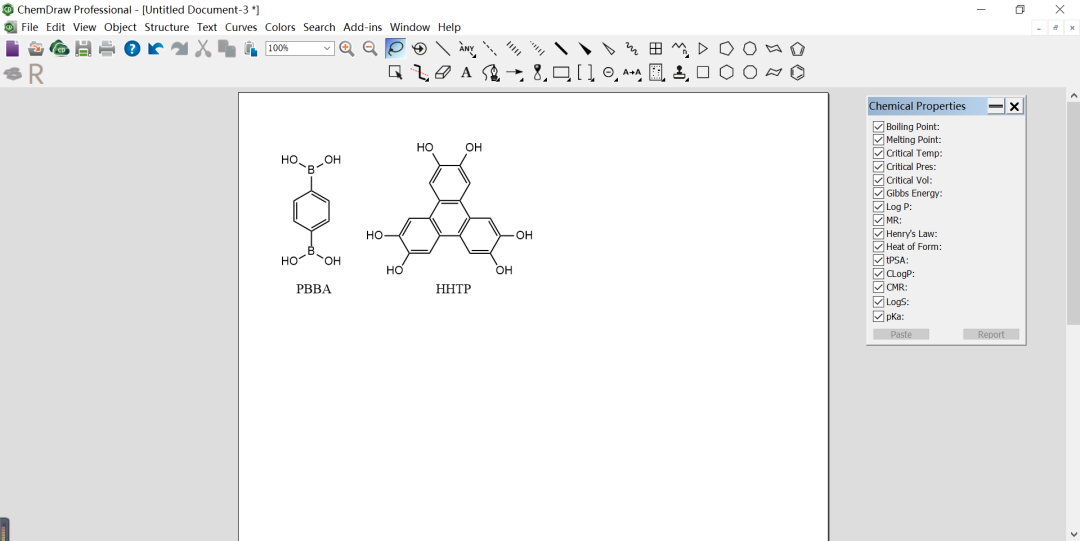

图 3.工作区(1)
比如说,我们想知道HHTP(六羟基三亚苯)的分子量大小,可以选中HHTP,选择菜单栏下view,点击show analysis window,在Analysis中选择Mol wt即可。
当我们在Analysis窗口中选择全部时,可以看到HHTP的分子式、相对分子质量、各元素占比等。
图 4.相对分子质量的计算
