OriginPro:气泡图--油不如水

网友投稿
后台-系统设置-扩展变量-手机广告位-内容正文顶部

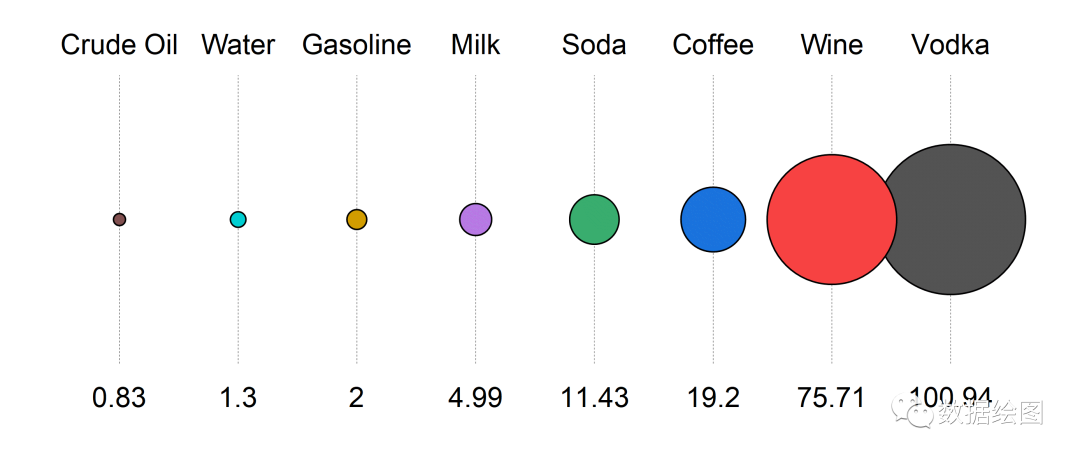

因疫情影响,全球油价持续疲软,有着ROng>油不如水,桶比油贵的说法。我们用气泡图来看看,油到底有多”便宜“。

<a href=http://www.cnmhg.com/tags/14409/ target=_blank class=infotextkey>OriginPro</a>气泡图

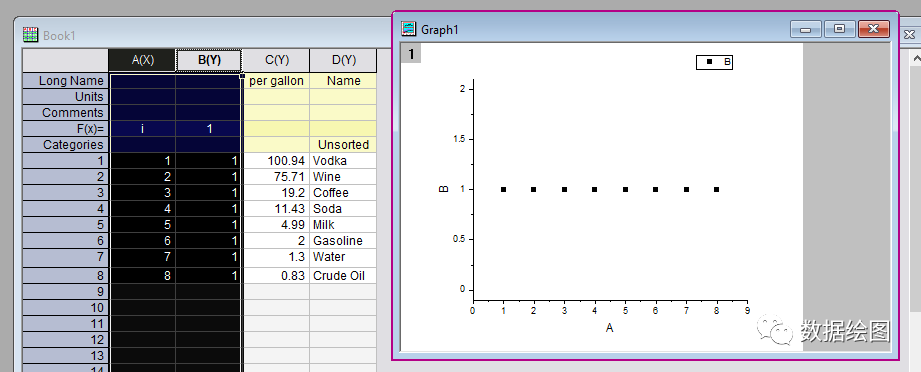

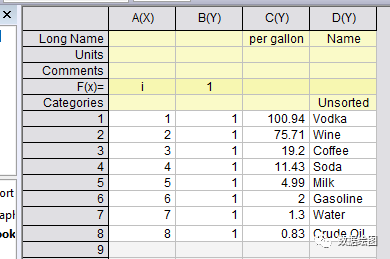

  • 数据构造

    • 气泡的大小由各种液体的价格($/gal)来决定,C列数据

    • 气泡的位置由一个常数来表示,A、B列数据,其中X 为序号,Y为常数,使得散点在水平方向排列

    • 气泡的标签使用坐标轴标签来表示,C、D列数据

      <a href=http://www.cnmhg.com/tags/14433/ target=_blank class=infotextkey>OriginPro气泡图</a>

  • 绘制图形

    • 选择A、B列数据数据,绘制散点图(Scatter)

      OriginPro气泡图

  • 格式设置

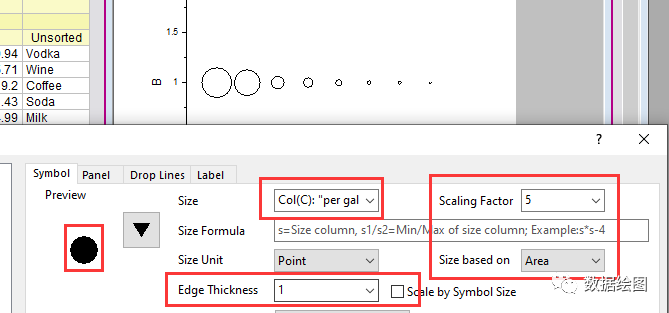

    • 气泡大小:双击散点,打开Plot Properties页面,将Symbol选为Size选为Col(C)Size based on可选为Area,并调整Scaling Factor至一个合适的值。

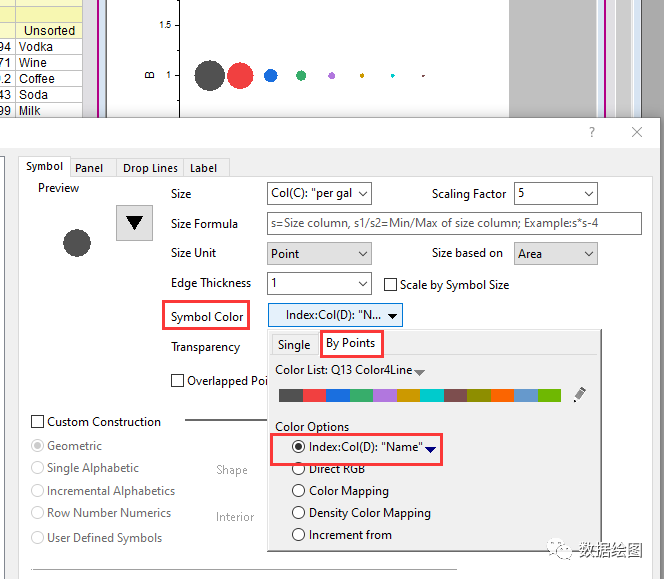

    • 气泡颜色:使用By Points方式,选择Col(D)来对散点进行填色。

      OriginPro气泡图

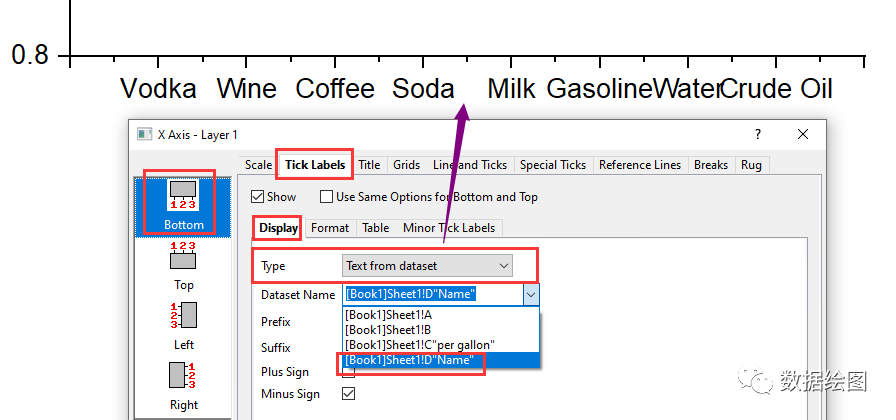

    • 气泡标签:使用X轴标签(Tick Labels)来设定。

      • 双击坐标轴标签,打开Axis Properties页面,选中Bottom,将X轴坐标轴的Type选为Text from datasetDataset Name选为D列。

        OriginPro气泡图

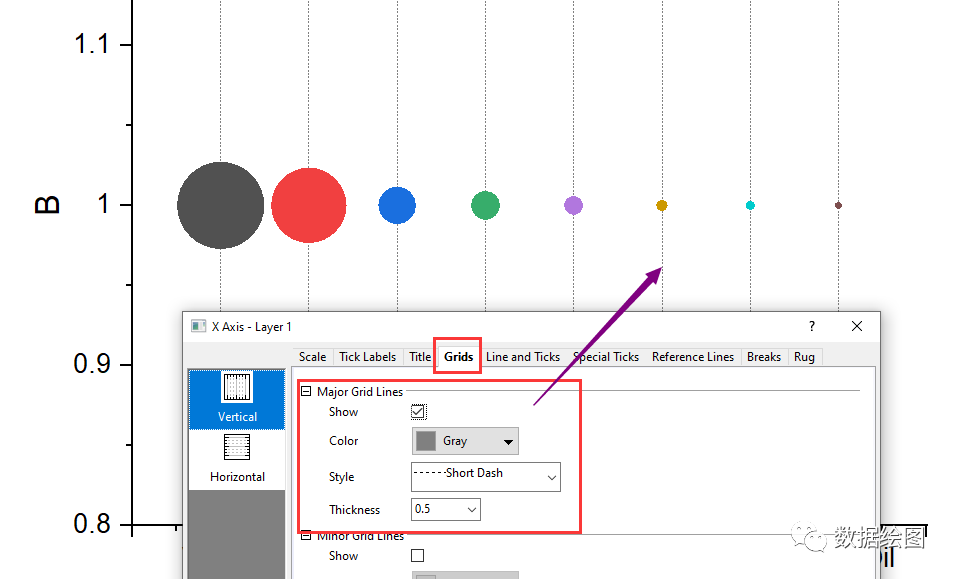

      • 切换到Grids页面,显示Major Grids,并进行格式设置。

        OriginPro气泡图

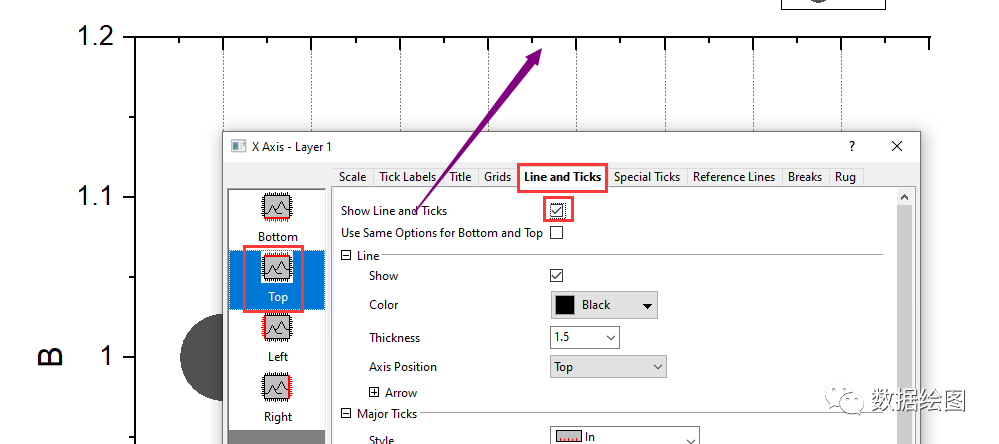

      • 切换到Line and Ticks页面,将Top选为可见。

        OriginPro气泡图

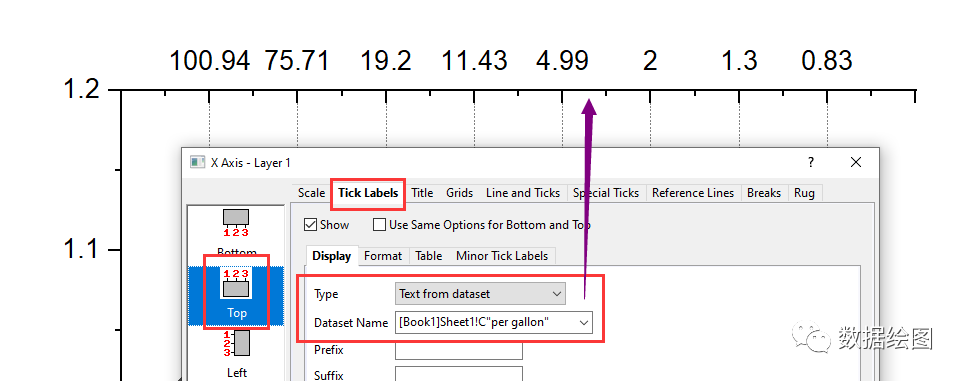

      • 再切换到Tick Labels页面,将Type选为Text from datasetDataset Name选为C列。

        OriginPro气泡图

      • 使用浮动工具栏,把坐标轴等部件隐藏起来,只保留气泡和标签

        OriginPro气泡图

    • 页面布局:该图的布局偏扁长,可以将页面布局的宽度设大一些。

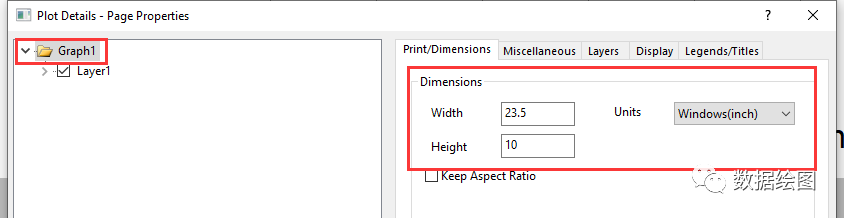

      • 双击图形空白处打开Page Properties页面,将Dimensions的比例设的宽一些。

        OriginPro气泡图

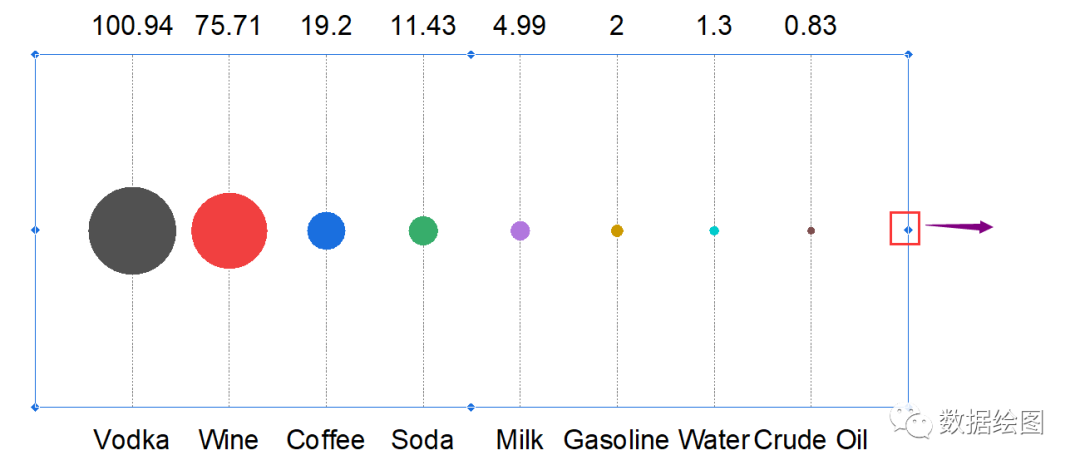

      • 单击激活图层,使用鼠标*拖动**,调整到合适的长宽比。

        OriginPro气泡图

        OriginPro气泡图

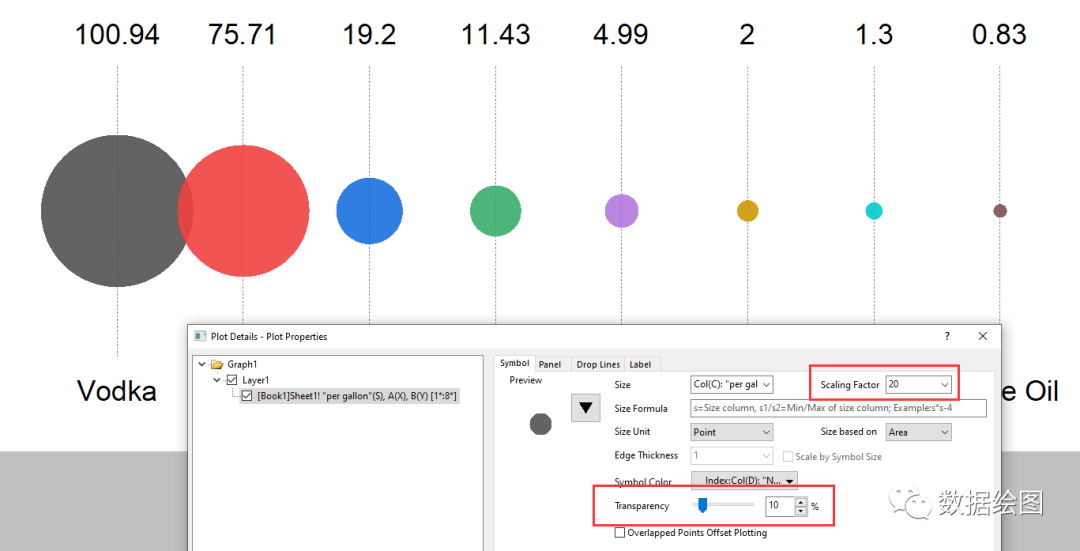

    • 查漏补缺:可以调整气泡的大小,使得更合理、美观。

      OriginPro气泡图

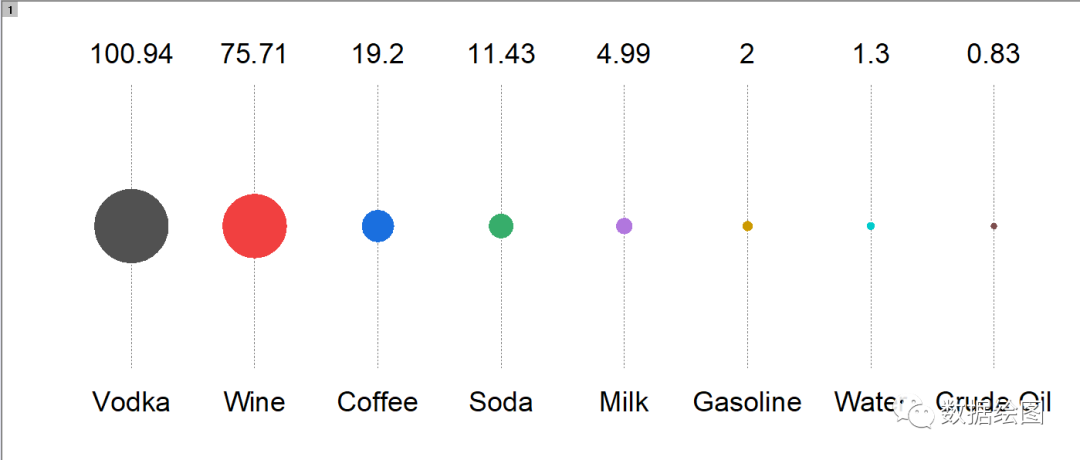

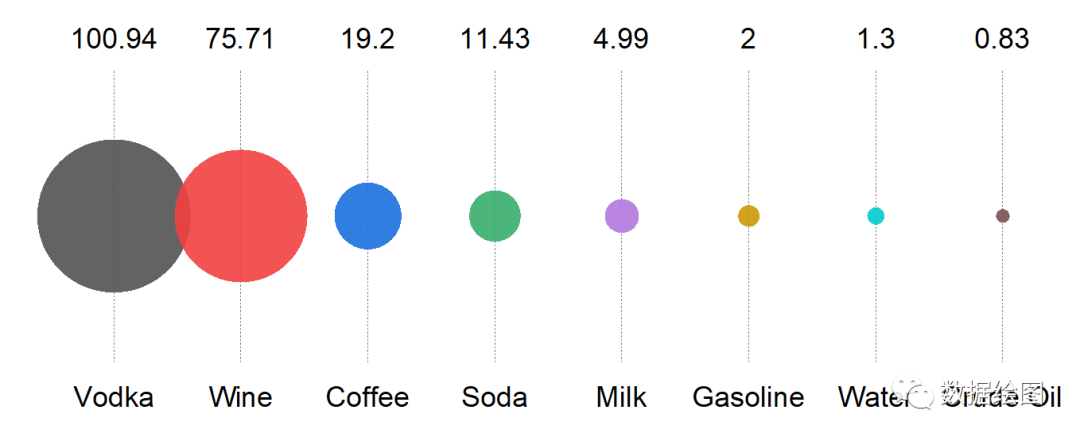

  • OK!

    OriginPro气泡图

所用软件:OriginLab OriginPro 2020 Beta@Windows 10 pro 。
