OriginPro爱心散点图

网友投稿
后台-系统设置-扩展变量-手机广告位-内容正文顶部

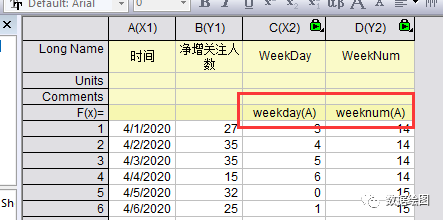

  • ROng>数据格式:如图所示,A列为日期;B列为净增关注人数,用作气泡图的Size;C列使用weekday()函数来生成,表示星期几,用作爱心散点图的X轴数据;D列使用weeknum()函数来生成,表示当日在一年中属于第几周,用作爱心散点图的Y轴数据。

    <a href=http://www.cnmhg.com/tags/14409/ target=_blank class=infotextkey>OriginPro</a>爱心散点图

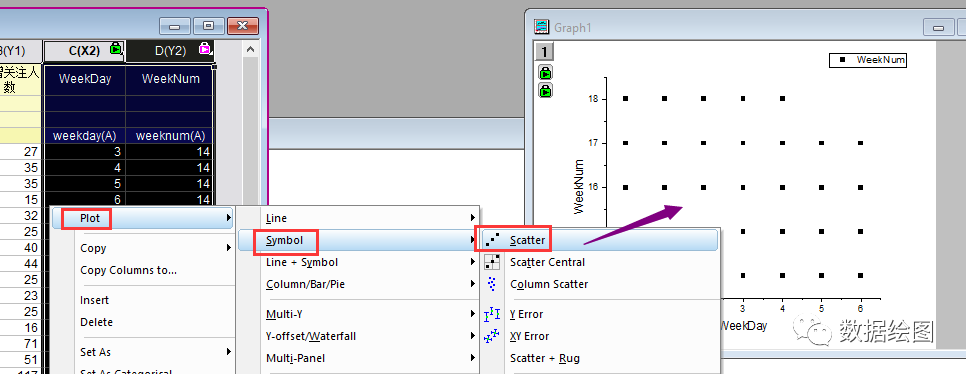

  • 图形绘制:选中C、D两列,绘制Scatter图

    OriginPro爱心散点图

  • 自定义爱心形状散点:此为关键步骤,具体教程详见次条推送。

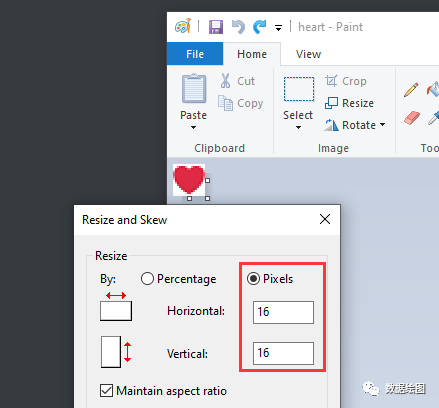

    • 使用画图板工具,绘制一个爱心形状的图形,大小设为16×16 pixel,使用Ctrl+C复制爱心

      OriginPro爱心散点图

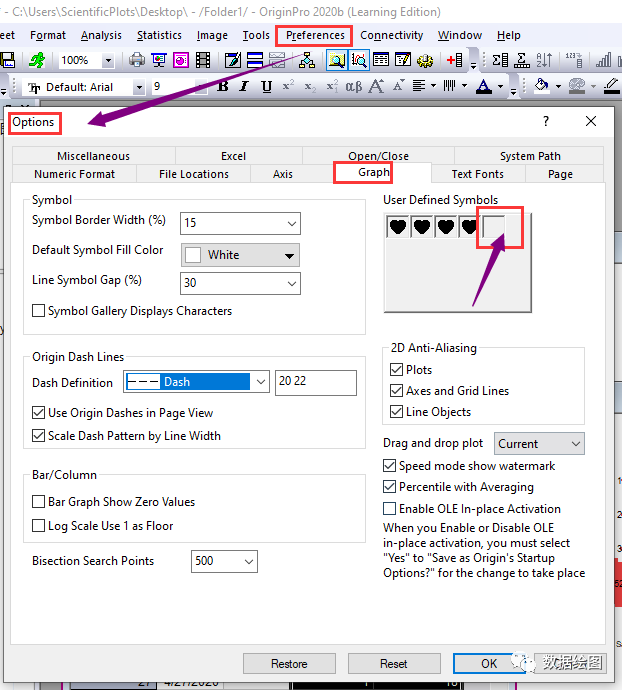

    • OriginPro中打开Options对话框(快捷键为Ctrl+U),切换到Graph页面,在User Defined Symbols中,使用鼠标左键选中一个空白框,然后使用Ctrl+V将复制的爱心黏贴进去。

      OriginPro爱心散点图

  • 散点格式设置:双击图形,打开Plot Properties页面。

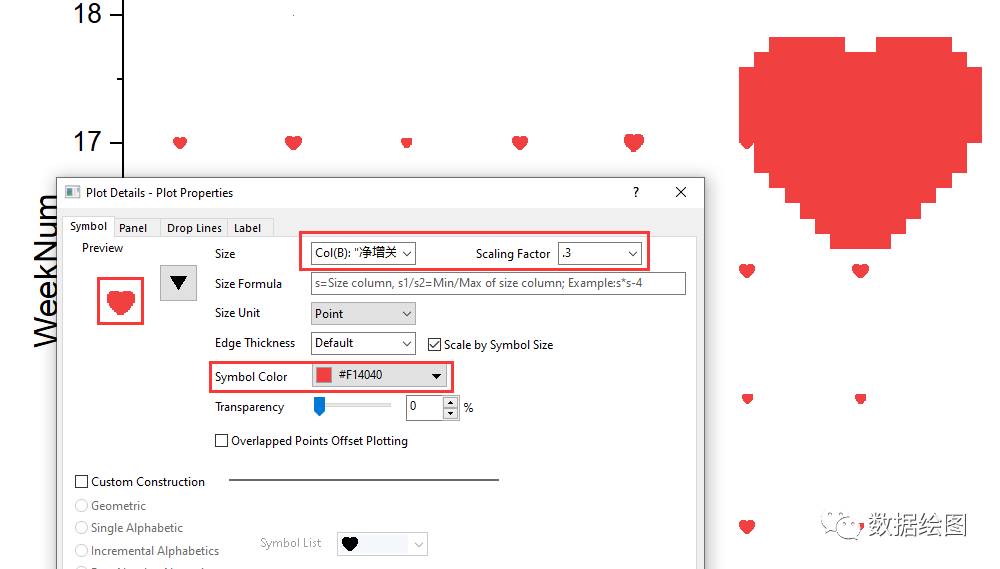

    • Symbol选为自定义的爱心Size选为Col(B)Scaling Factor按情况调整,Symbol Color选为红色系。

      OriginPro爱心散点图

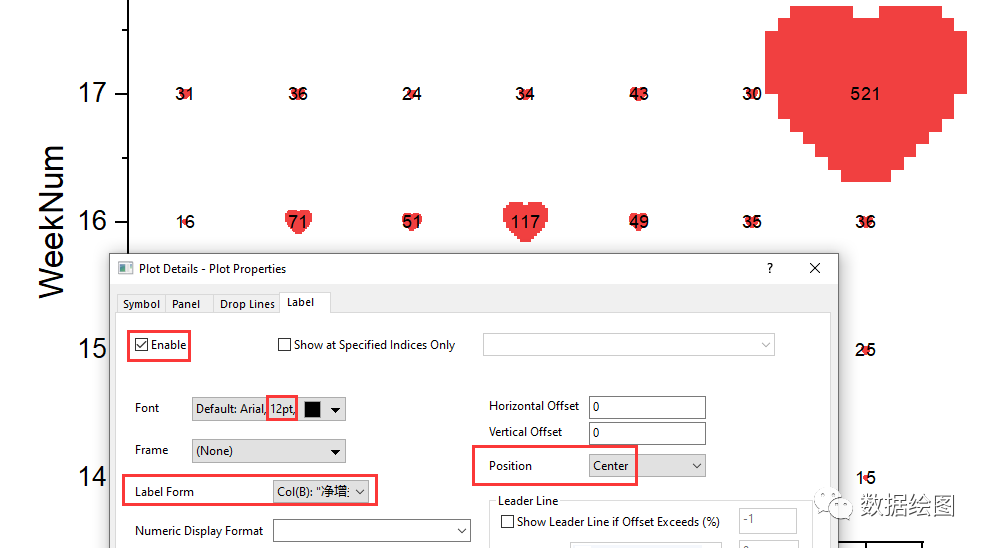

    • 切换到Label页面,激活标签,Label Form选为Col(B),并设置字号、位置等。

      OriginPro爱心散点图

  • 坐标轴格式设置:双击坐标轴打开Axis Properties页面。

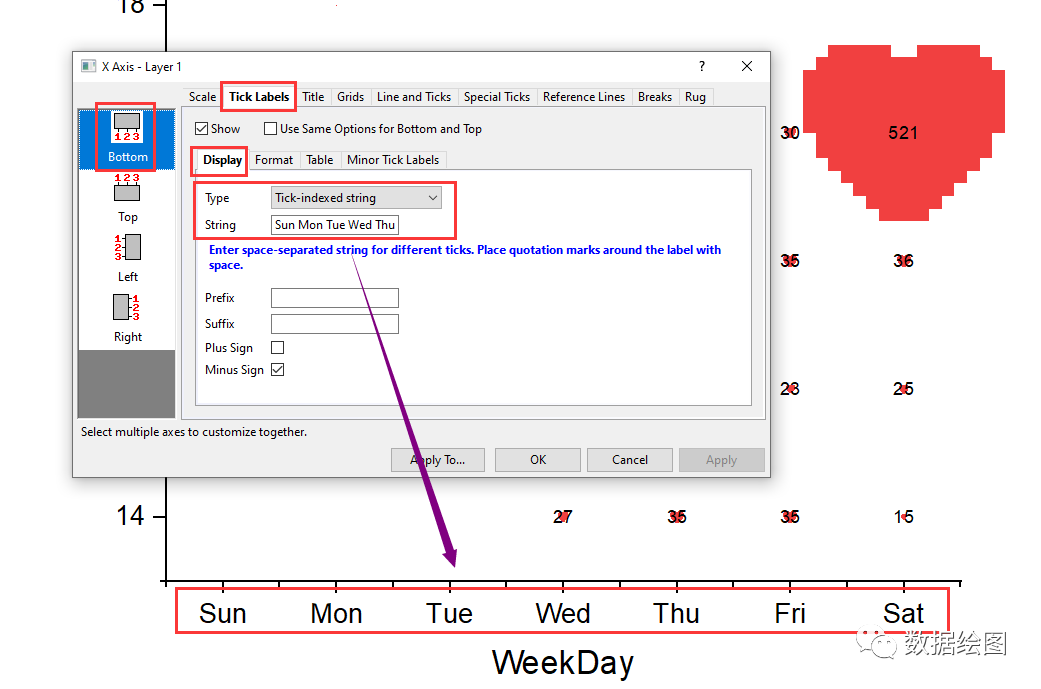

    • 将X轴标签的选为Tick-indexed string,在String里输入Sun Mon Tue Wed Thu Fri Sat(注意中间要加空格 ),即以缩写的形式显示星期几。

      OriginPro爱心散点图

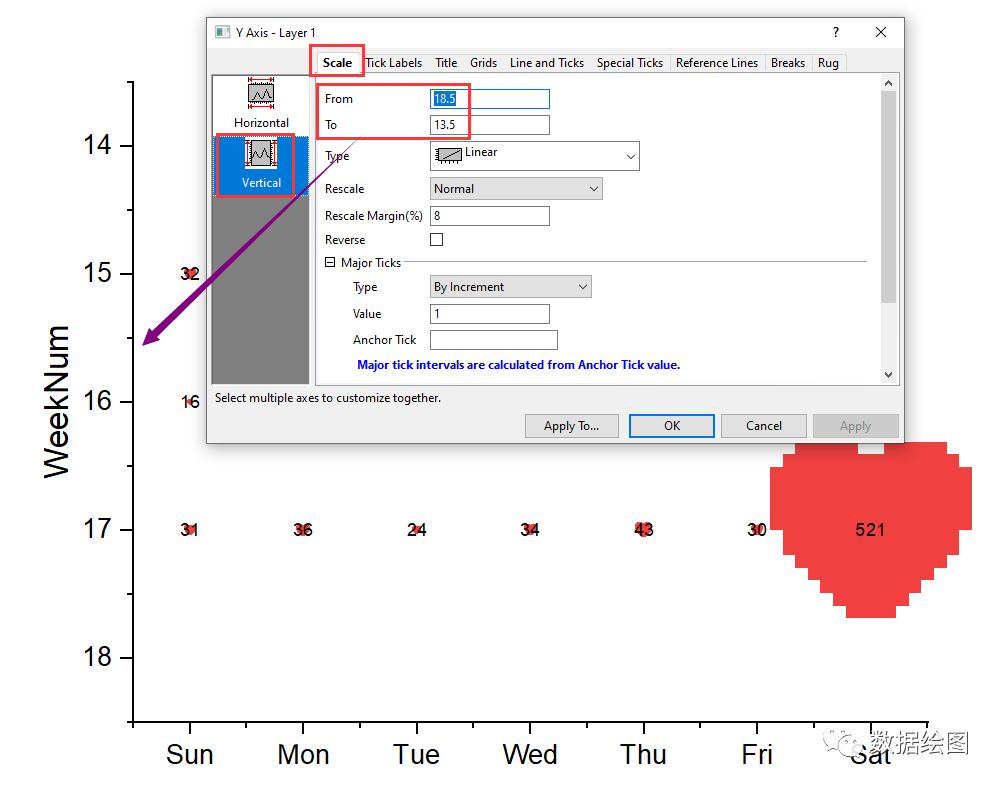

    • 将Y轴的Scale设为从大到小,即从4月1日在上面,符合日历的一般形式。

      OriginPro爱心散点图

    • 最后只显示X轴的标签,其他的坐标轴部件均不显示。

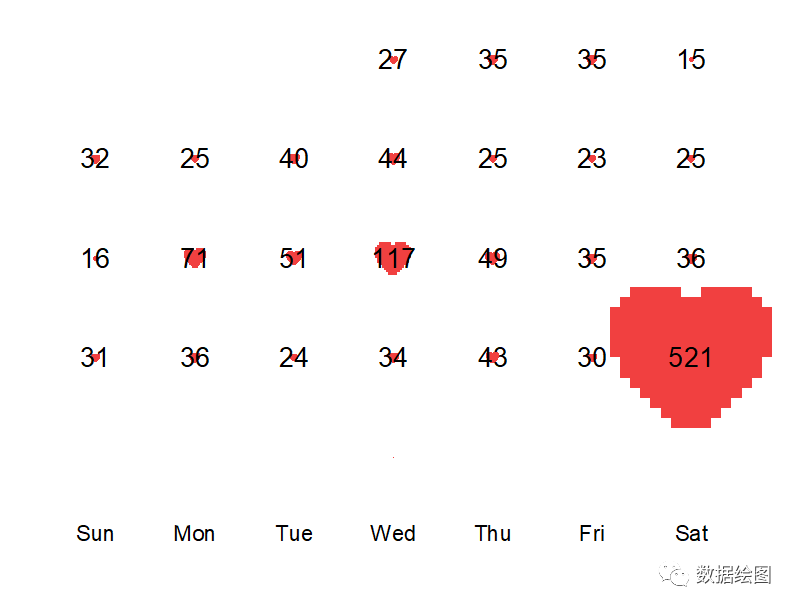

  • 完成特殊气泡图爱心散点图的绘制!同时吐槽一下:Origin的自定义散点形状的功能太不给力,你看着台阶!

    OriginPro爱心散点图

所用软件:OriginLab OriginPro 2020b Beta@Windows 10 pro 。
