为什么CAD插入外部参照时会提示错误无效？

CAD图形粘贴到另一张图后为什么会变？

为什么会这样呢？

按照大家的理解，图块和外部参照是两种不同的对象，两者不应该相互干扰啊！

什么是CAD外部参照？外部参照和图块有什么不同？什么是CAD外部参照？外部参照和图块有什么不同？

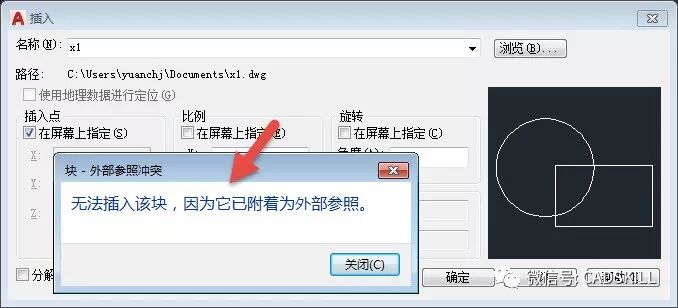

图块的图形数据是保存在当前图中，而外部参照的图形数据是保存在外部参照的原图中，但打开图纸的时候，外部参照图纸的数据被读取后被作为图块的形式插入到当前图中，我们可以看到图块和外部参照有很多共通之处，比如说图块和外部参照都可以用在位编辑（REFEDIT）编辑，都可以用XCLIP(XC)裁剪。正因为两者有很多共性，在一些功能或CAD软件内部采用了相同的处理方式，因此图块和外部参照无法同名，先有图块，就无法插入同名的外部参照，反之亦然，先有外部参照，就无法插入同名的图块，插入时会弹出一个提示对话框，如下图所示。

外部参照类似图块的特性还会带来哪些问题

因为外部参照有类似图块的特性，可能会带来一些问题，这里列举几种，大家在实际工作中可以避免出现这些问题，或者遇到这些问题的时候知道是什么原因并知道如何解决。

1、两张图纸间复制的时候遇到图块和外部参照同名

如果一张图纸中的图块跟另一张图纸中的外部参照同名，在复制粘贴的时候也无法正常复制粘贴，外部参照复制到另一张图会变成图块，图块复制另一张图会变外部参照，命令行会提示：

_pasteclip 忽略块XXX(外部参照) 的重复定义。

这个是否需要处理取决于实际情况，如果两者的图形数据完全相同，不影响图纸效果，可以不管；如果两者不同，只能对其中一个重命名后再复制粘贴了。

2、图中同名的外部参照会被一起卸载

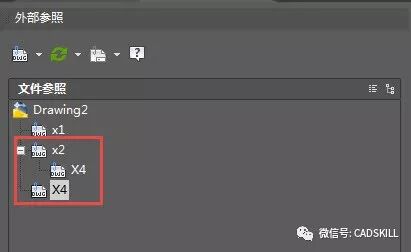

有时候不同图纸会引用相同的图纸，如图框或其他统一的底图，然后这些图纸可能还会相互引用，这样就会出现嵌套的引用，而且同名的外部参照会出现两次或多次，如下图所示。

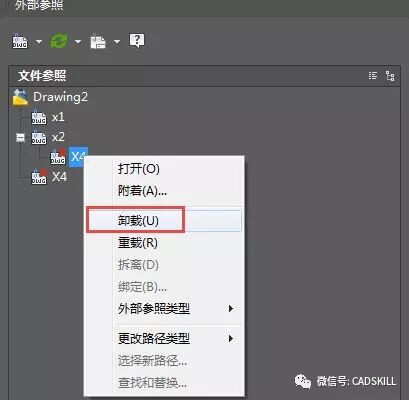

X4被单独作为外部参照插入到当前图中，同时，当插入X2的时候，又把X4作为嵌套外部参照再插入了一次，此时我们无法单独卸载X2下面的X4，如果卸载的话，独立的X4也会被卸载，也就是图中所有的X4都不会显示了，如下图所示。

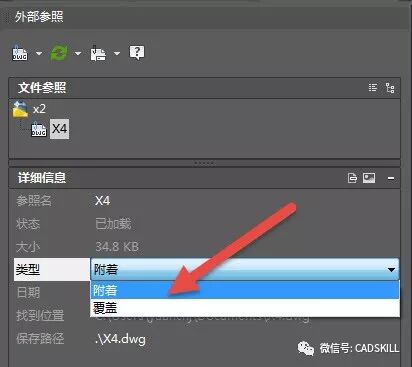

而作为嵌套参照的X4也无法拆离，如果想只要保留一个X4的话，只能拆离独立的X4。如果想插入X2的时候不带X4，那必须打开X2图纸，将X4的插入方式从附着型变成覆盖性，如下图所示。

但如果我们插入的外部参照是别人绘制的图纸，我们也不能随便修改，这个就比较麻烦了。所以单位内大家要统一规则，如果我引用的图是别人引用时不需要的，就用覆盖的形式。

CAD外部参照的附加型和覆盖型有什么区别？

当然还可以会存在其他的问题，但知道了CAD处理同名的外部参照和图块的规则后，我们就知道如何解决和避免类似问题出现了。
