CAD图纸中彩色的图形或图像怎么打印成黑白？
不少初学者会问怎么将彩色的图纸打印成黑白，这个问题其实属于CAD入门的问题；今天有人问怎么将CAD图纸插入的图片打印成黑白，这个问题我之前还真仔细研究过，今天不妨将这个两个问题都讲一下。
一、彩色的CAD图形如何打印成黑白
这个问题对于用过一段时间CAD的人来说都不算问题，但偶尔也会遇到问题，比如有的图纸设置正确了但仍然会打印成彩色。为了让初学者不再遇到类似问题，这里将重点注意事项讲一下。
CAD打印的基本设置

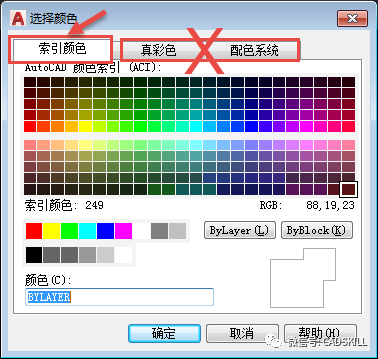

1、CAD彩色的图形要打印成黑白或灰度效果，推荐使用CAD的索引色，避免使用真彩色，如下图所示。

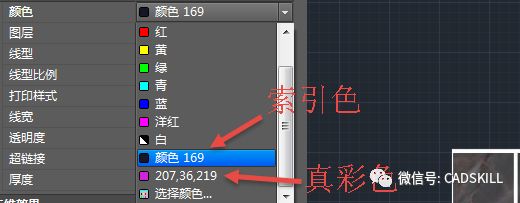

索引色的颜色值显示的是一个数字（索引编号），真彩色显示的是RGB的三个色值，如下图所示。

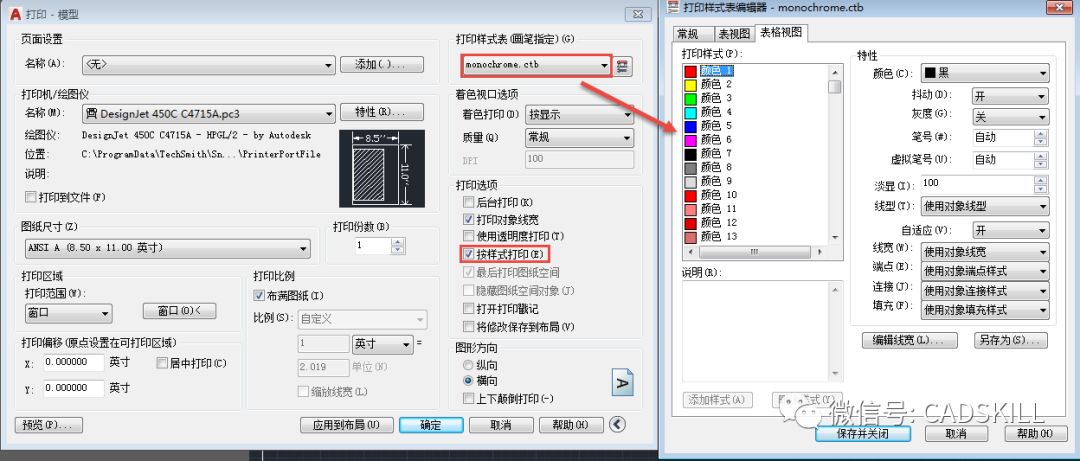

2、打印时使用单色的打印样式表：MONOCHROME.CTB，按打印样式设置来打印，如下图所示。
之所以图形要用索引色，是因为CAD默认使用的是按颜色相关打印样式表（*.CTB），也就是按照255种索引色来设置打印输出的颜色和线宽。如果图形的颜色是真彩色，是不受CTB打印样式表控制的，所以仍然会按原色打印。为什么CAD选用黑白样式表打印出来还是彩色？
CAD因为颜色设置成真彩色导致的显示和打印问题
二、真彩色图形是否也可以打印成黑白？
前面只说推荐使用索引色，并没有说必须使用索引色，也就是说图形设置成真彩色也是可以打印成黑白的效果的，只是在使用CAD默认的颜色相关打印样式（*.CTB）不行，要想打印成黑白效果，必须转换成使用命令打印样式表(*.STB)。

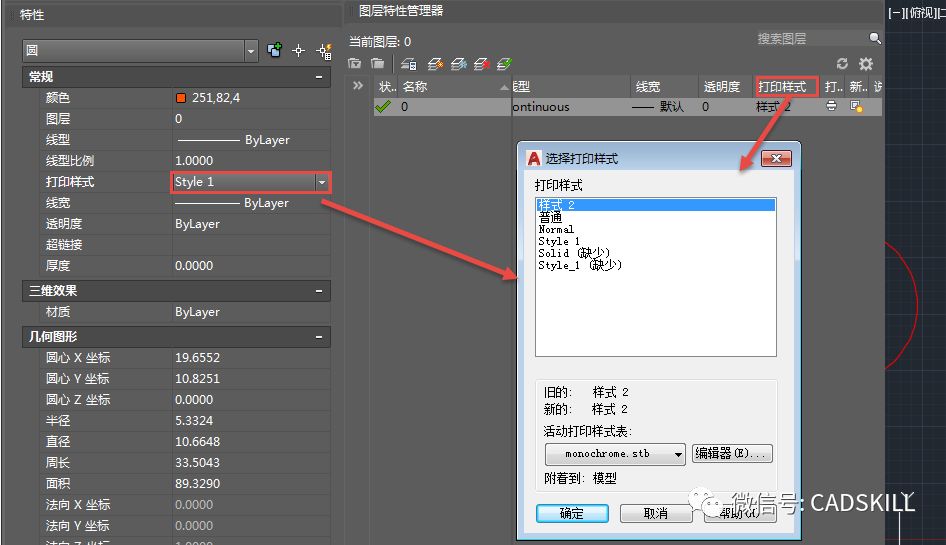

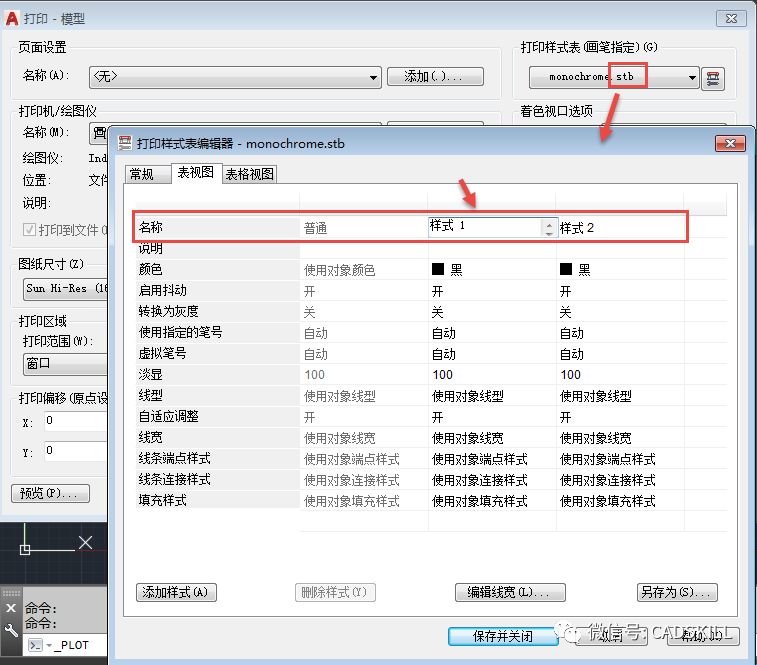

命名打印样式表中可以设置几种命名的打印样式，然后可以图层和对象可以设置使用其中一种打印样式，这样就跟图形本身的颜色无关了，即使使用真彩色也可以打印成黑白的效果，如下图所示。
不过要想从CTB转成用STB比较麻烦，估计大部分都不会，需要先转换CTB（CONVERTCTB），然后再转换打印样式模式 (CONVERTPSTYLES)，非常麻烦。如果感兴趣的可以看看之前发的相关文章。CAD 图层管理器中“打印样式”干什么用的？
CAD打印样式表如何设置？CTB和STB有何区别？
三、CAD中插入的彩色图片如何打印成黑白的效果？
CAD图片的颜色无法和CAD的索引色对应，如果使用CTB打印样式表，即使选用monochrome.ctb，这些图片仍会被打印成彩色。
如果使用命名打印样式表STB呢？！我试了一下，有的图片可以，有的图片不行，什么样的图片可以呢？

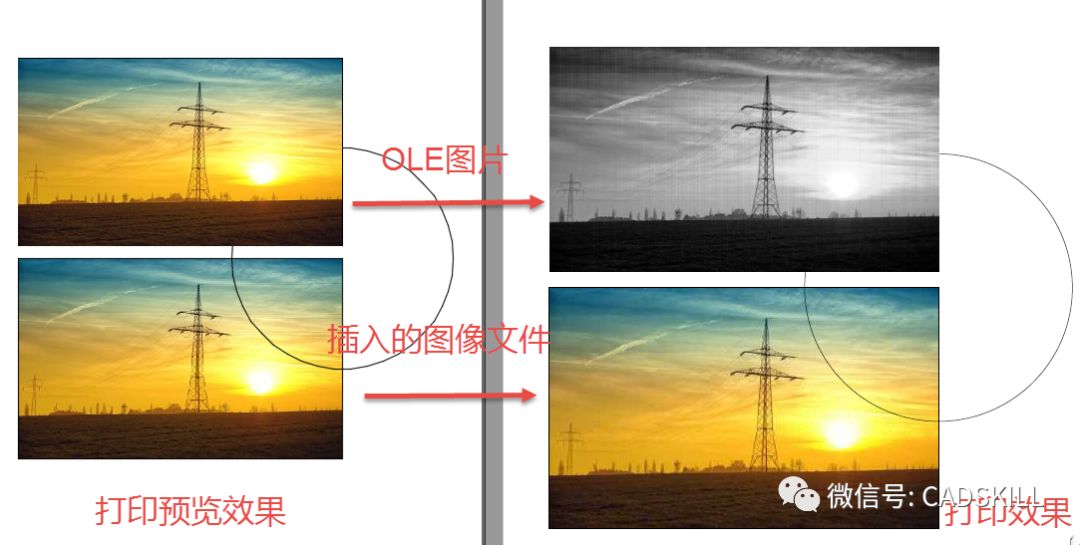

图片插入有两种方式，一种是直接插入图像文件，一种是将图片以OLE形式保存到图纸中，当打印样式的输出颜色设置成黑色，虽然两种图像打印预览看起来是都是彩色的，但打印出来效果却是不同的，如下图所示。
插入的OLE图片是受STB打印样式表控制的，而插入的图像文件是不受STB打印样式表控制的。
如果我们习惯用CTB打印样式表来控制打印效果，切换到STB打印样式表既不方便，还解决不了所有问题，那有没有其他方法呢?
方法是有的，这个根据打印驱动不同设置方法也不同？
（1）将打印驱动设置成黑白模式
如果我们用的就是黑白打印机就不会提出这个问题了，光栅图像打印出来自然就是黑白的。
如果我们用的是彩色打印机或者某种光栅图像打印驱动，就可以在打印驱动的自定义特性中将输出颜色设置为黑白。CAD图纸中如何插入光栅图像？
怎么能让图像保存到CAD图纸中？

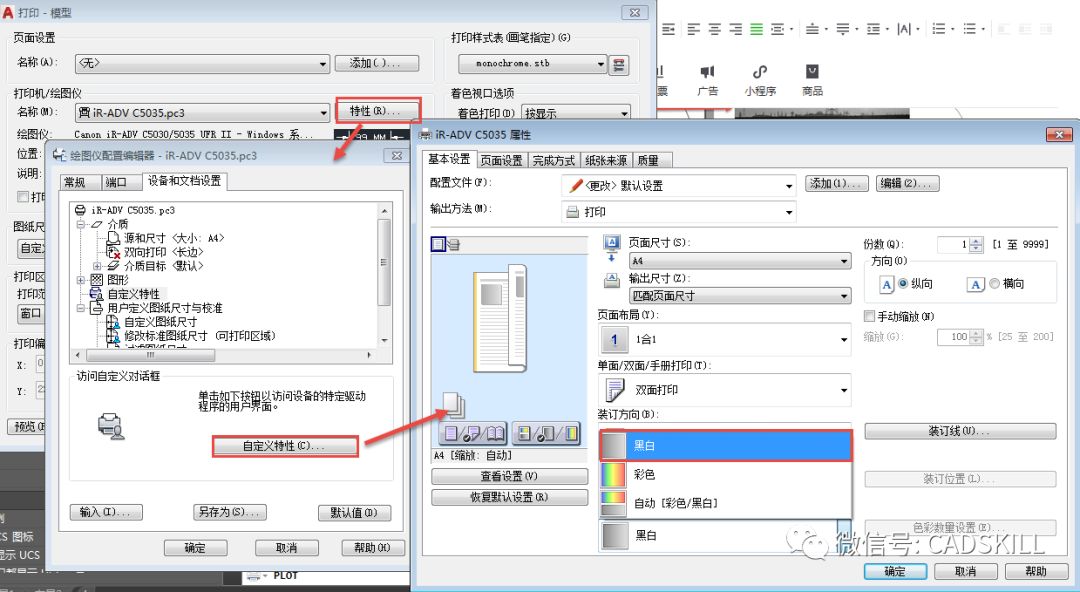

如果我们使用的系统安装的打印驱动，在自定义特性里可以设置打印机的属性，通常是可以选择黑白模式的，如下图所示。

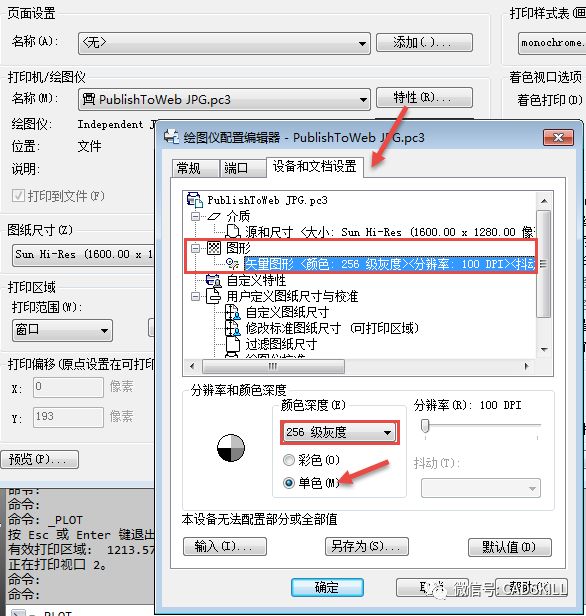

如果使用的是CAD的内置驱动，无论是内置的HP等打印机驱动，还是JPG或PNG等光栅图像的虚拟打印驱动，都可以在特性对话框里将打印色彩设置为单色，如下图所示。
打印效果如下图所示。

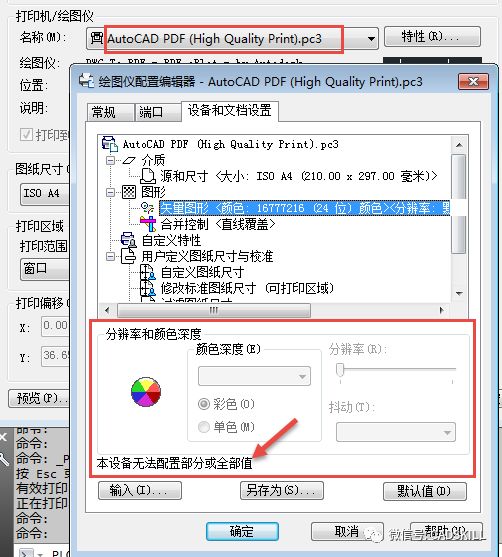

但是！CAD内置的PDF驱动无法设置为单色，所以上面的方法不适用于PDF打印，如下图所示。
上面这些都是AUTOCAD 2018版的设置，低版本我没有去看，大家如果有类似需求，可以自己看一下你的CAD有没有类似的设置。
（2）将图片处理成黑白再插入
如果CAD图纸中的图片只需要打印成黑白的，不如插入之前就在PS或其他工具里直接处理成黑白图片，这样不仅简单，图片的数据也会小很多，还省掉了调整打印设置的麻烦。
如果要出PDF，图片又想打印成黑白的，也似乎只有这种方法。
（3）OLE图片可以单独设置

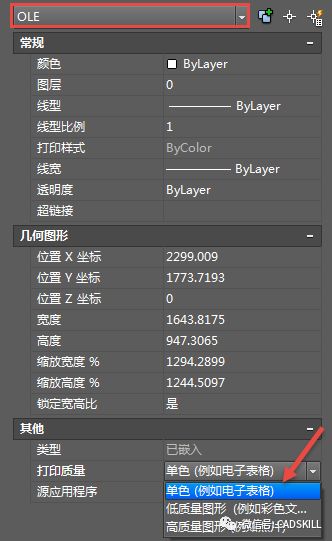

前面说过OLE图片和插入的图像文件处理方式是不一样的，OLE图片可以用打印样式控制，不仅如此，如果插入的OLE图片是一个彩色的EXCEL表格或文档，希望打印成黑白的效果，可以直接将打印质量设置成“单色”，如下图所示。
在选项OP对话框的"打印和发布"选项卡中也有OLE打印质量的设置。但这种设置只适用于OLE表格或文档，不适合OLE的图像，图像打印出来质量很差，如下图所示。
四、用黑白打印机或将打印机设成黑白是否打印出来的是黑白效果？
有人说我的打印机就是黑白的，或者说我的打印机已经设置成黑白模式，是不是不用设置打印样式表就可以打印出来符合要求的黑白的图纸呢？

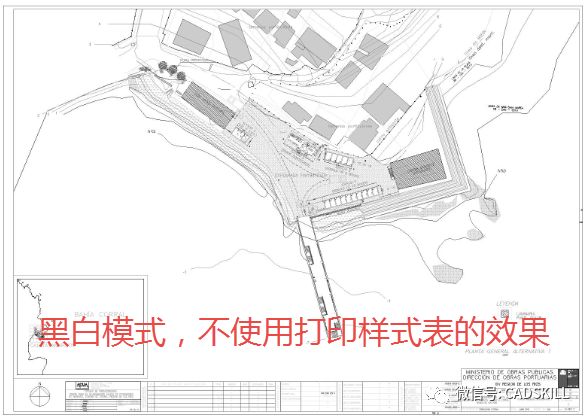

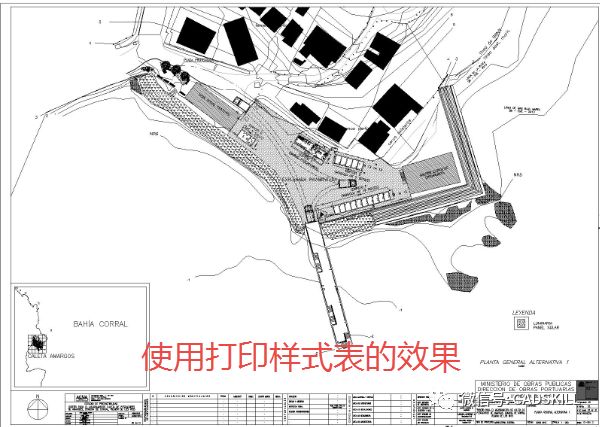

如果对于光栅图像，这个确实是可以的，但对于CAD图形，即使是黑白打印机，要打印黑白图纸，仍要使用打印样式表，将输出颜色设置成黑色，下面可以对比一下使用和不使用打印样式表打印的结果。
对比可以看出，如果单纯由打印机设置来输出黑白图纸，彩色会转换为各种灰色，有些线条和文字颜色会很浅，甚至看不清。
即使是黑白打印机，打印黑白图纸的时候仍要使用打印样式表控制打印效果。
上面是我总结的一点心得，并没有研究其他版本或同类软件，并不一定适用于AUTOCAD的不同版本或其他同类CAD，仅供大家参考。
