OriginProGraph Anim插件,让你的图动起来
给大家介绍一个OriginPro插件(App),Graph Anim
,可以绘制动图。比如几个国家的GDP的增长情况:
概述
Graph Anim
插件是由Antoine Couturier开发的,最低版本要求是OriginPro 2017,可以让任何类型的图形动起来,并保存为gif
或者mp4
。
安装方法
-
插件下载链接:
链接:
https://pan.baidu.com/s/1xj2bcnB5QFzzJO2Zik5lAQ 提取码:
84fq。
-

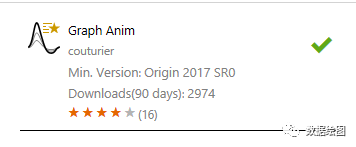

在App center里搜索,然后安装。
-
在OriginLab官网上下载
Graph Anim.opx
文件,然后拖拽到OriginPro软件窗口中,完成安装。
使用方法
绘制好图形,打开Graph Anim
插件,设置相应的Output File
、Animation
、Dataplots to Animate
等选项,点击Preview
预览结果,点击OK
自动导出为动图或者视频。

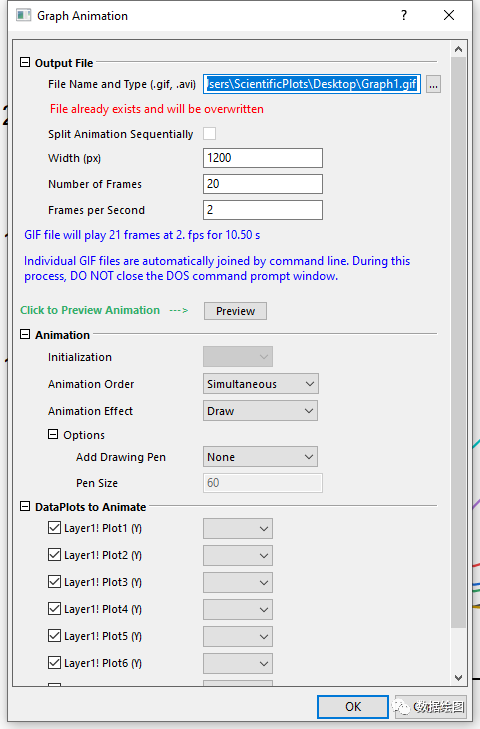

参数设置
-
Output File
:设置文件名、动画的帧数等信息。-
设置导出的文件名及文件格式,可以选
gif
或者mp4
。 -
Number of Frames
:帧数,按需设置,数值越大,时间越长。
-
Frames per Second
:每秒帧数,按需设置,数值越大,速度越快。
-
Preview
:点击该按钮可以预览效果。
-
-
Animation
:用于设置动画的样式。-
Draw
:逐渐显示,就像使用画笔绘制一样。可选项包括 -
Motion Chart
:逐行显示,可以设置一起显示的行数。 -
Morph
:一起出现,有5种Morph Style
。 -
Direction
:从哪儿开始出现,有Rightward
,Leftward
和From Center Outwards
三种选项。 -
Add Drawing Pen
:选择画笔的类型。 -
Pen Size
:画笔的大小。 -
Initialization
:最初图形是如何出现的,一起出现(Simultaneous
),还是依次出现(Sequential
)。 -
Animation Order
:选择曲线一起动(Simultaneous
),还是依次动(Sequential
)。 -
Effect
:曲线如何出现。
-
-
Dataplots to Animate
:选择哪些曲线要动起来,同时在选择Morph
时,可以设置基线,选择从哪儿开始出现。

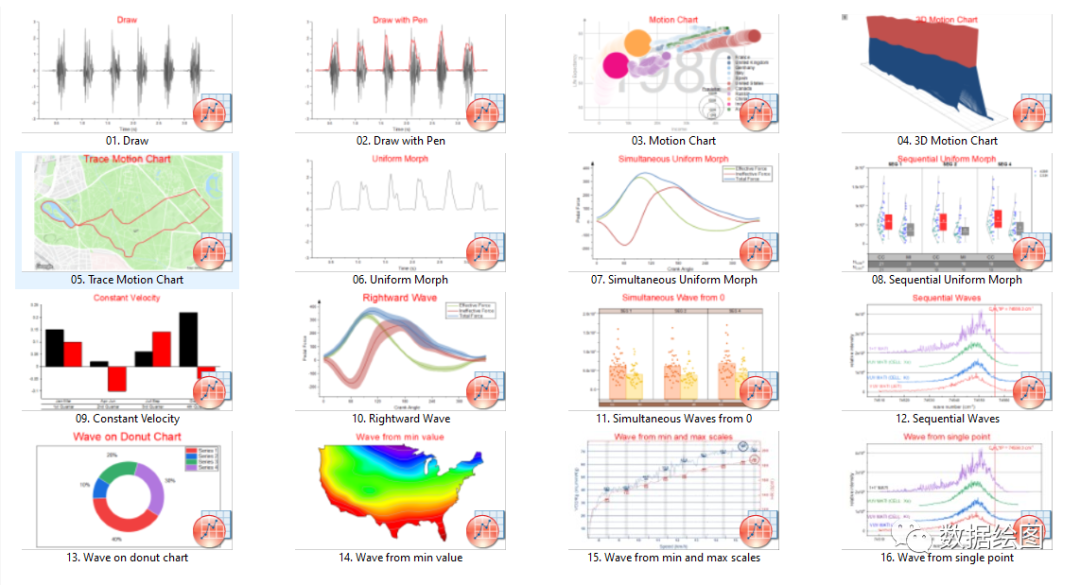

更多示例文件,下载链接:https://pan.baidu.com/s/1ESlprTJWBLApi7AZq5wCBQ,提取码:sdxo。
-
