OriginPro横竖对齐排列的气泡图
在写个教程送给你,感谢你让我常驻订阅号横栏!【数据绘图】 推文中,提到了如下图所示的气泡图,

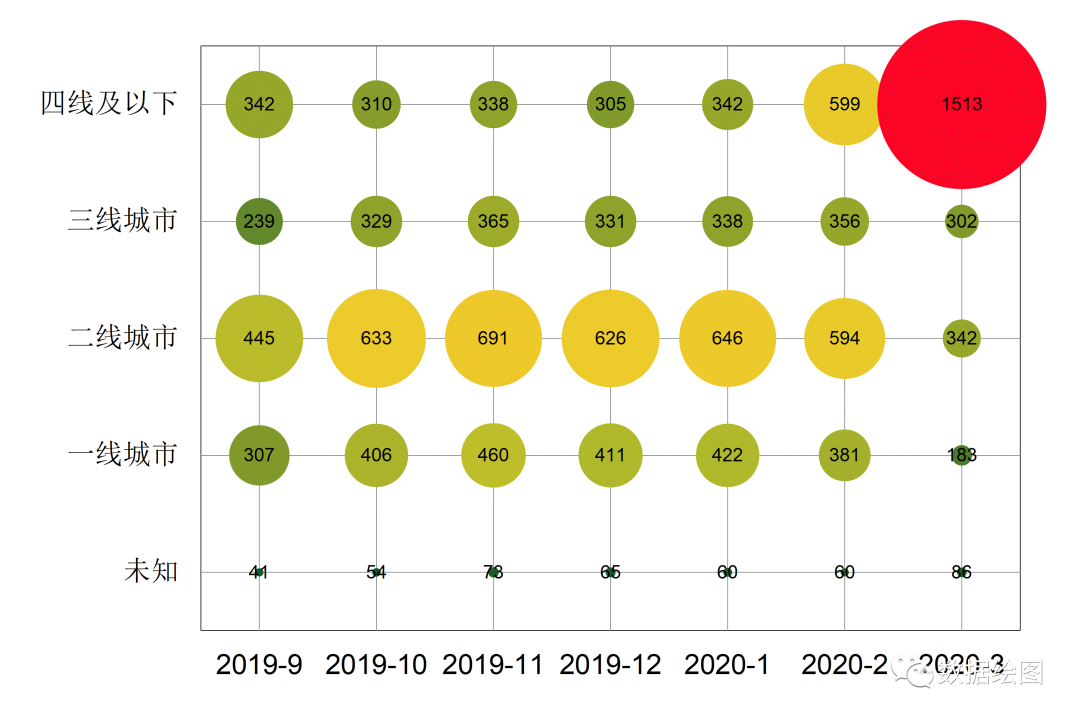

这个图和一般的气泡图稍有不同,这个图排列的比较整齐,暂且称之为横竖对齐排列的气泡图,这个图表示了时间和城市两个变量相对应的第三个变量的取值情况。如何来绘制这个图形,关键是设计数据的结构。
-
数据格式
-

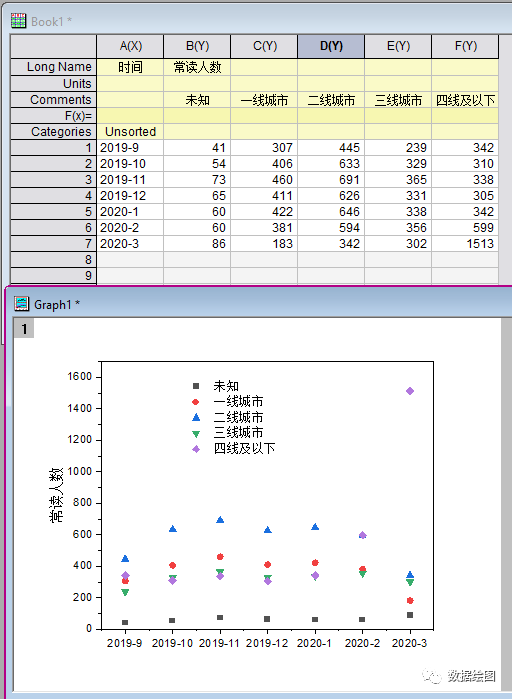

一般情况下我们会使用如下的格式来存储数据,每列代表一个完整的变量(此为宽格式数据)。这种格式可以绘制如下的散点图等图形。
-

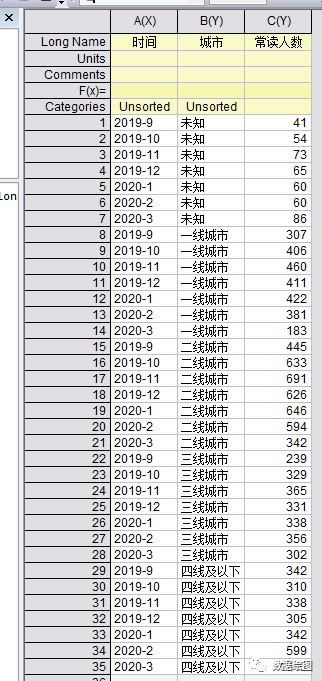

同时也可以使用如下的格式来存储数据,每一行代表一个变量的取值(此为长格式数据)。这种格式可以直接绘制横竖对齐排列的气泡图。
-
-
图形绘制
-

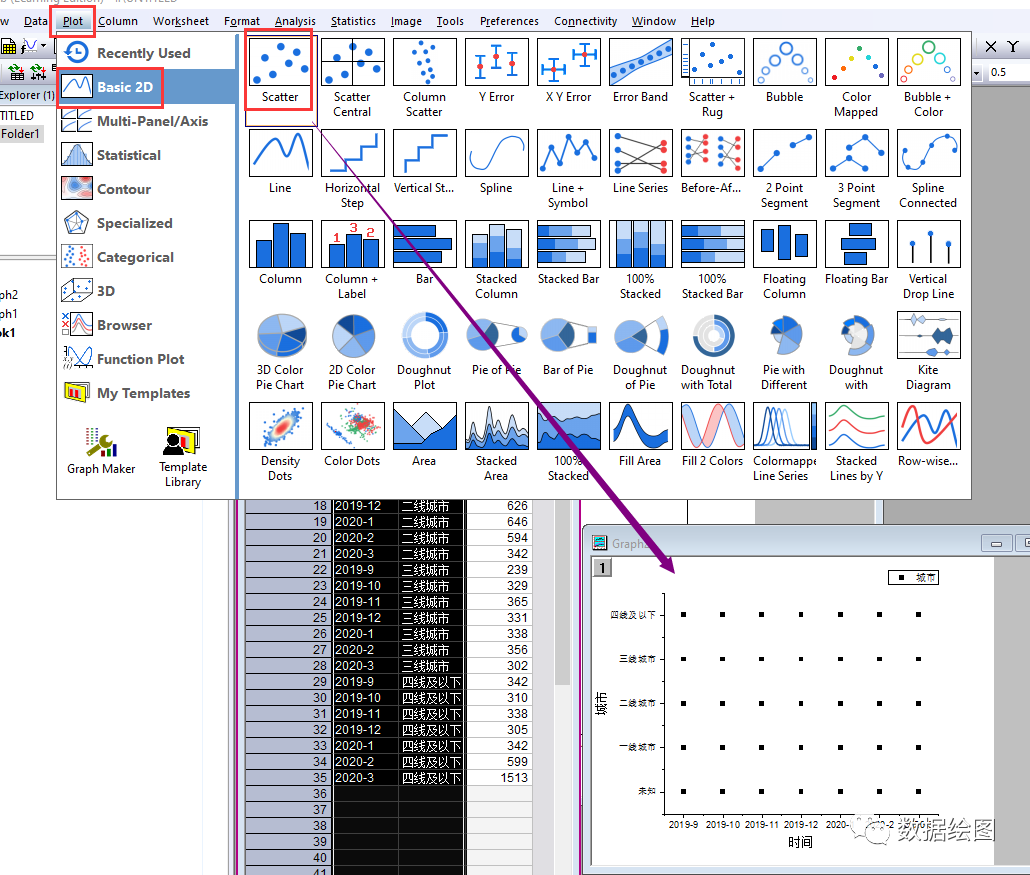

选中AB两列,绘制Scatter Plot散点图。显示的Scatter Plot散点图与常规的散点图先比,是不是排列的很整齐?
-
-
气泡格式设置:双击散点,打开Plot Properties对话框,设置图形的格式。
-

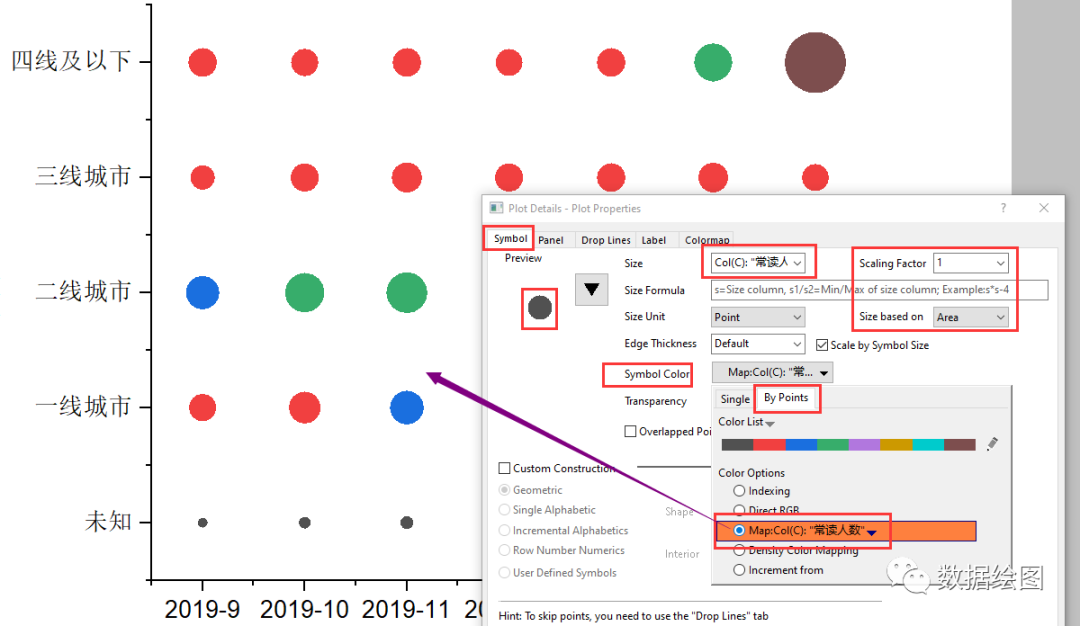

在Symbol页面,将散点的形状设为实心圆,Size选为C列(人数),把Scaling Factor和Size based on选为合适的值,颜色选为By Points,Color Options选为Map,数据来源为C列(人数)。
-

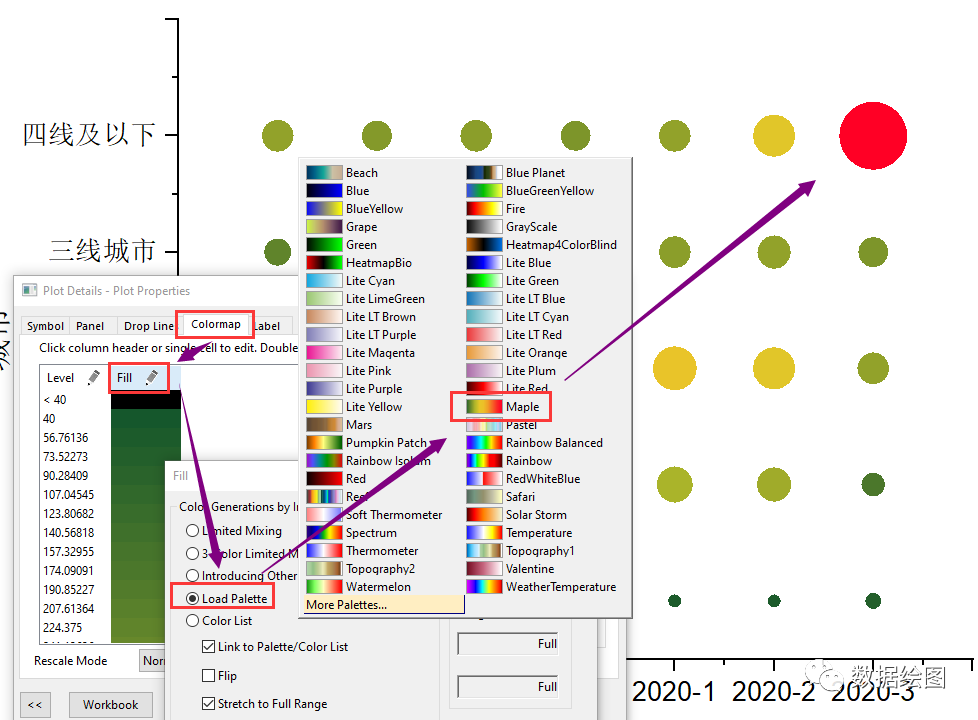

在Colormap页面,点击Fill,设置配色。
-

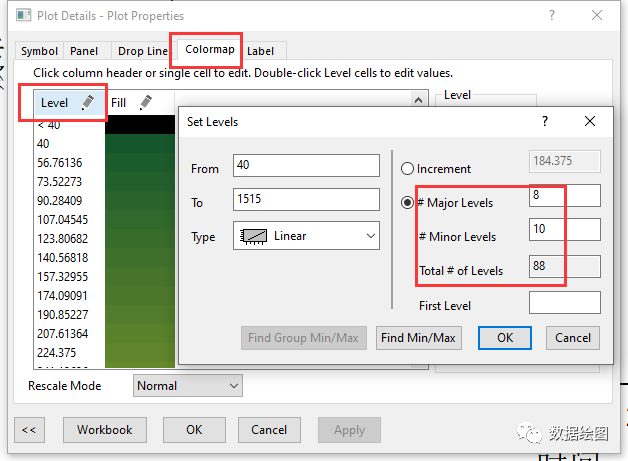

在Colormap页面,点击Level,打开Set Levels,将Total # of Levels设置大一些,使得颜色变化更光顺。
-

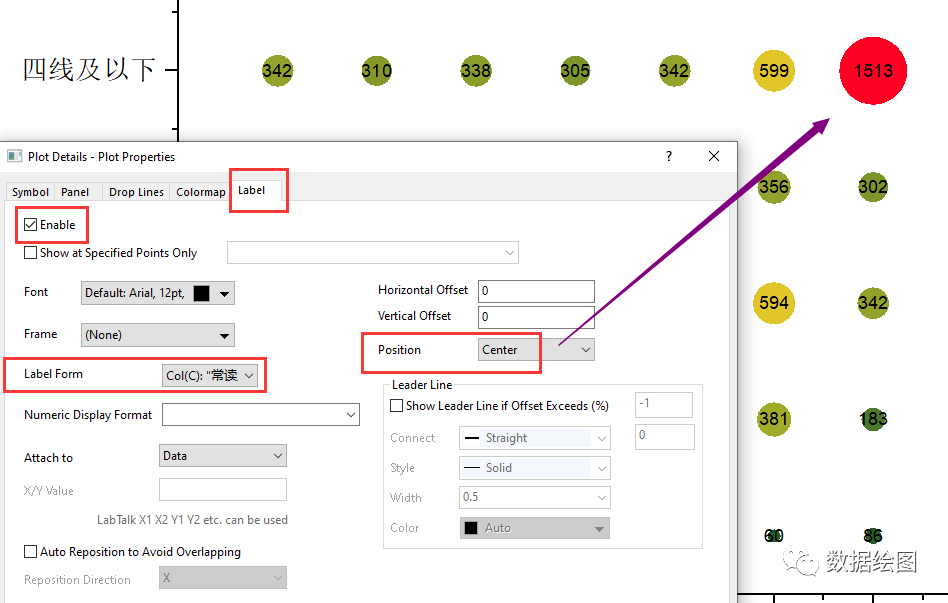

在Label页面,勾选Enable,设置标签来源为C列(人数),设置标签字体、位置等。
-
-
坐标轴格式设置:双击坐标轴,打开坐标轴格式设置对话框。
-

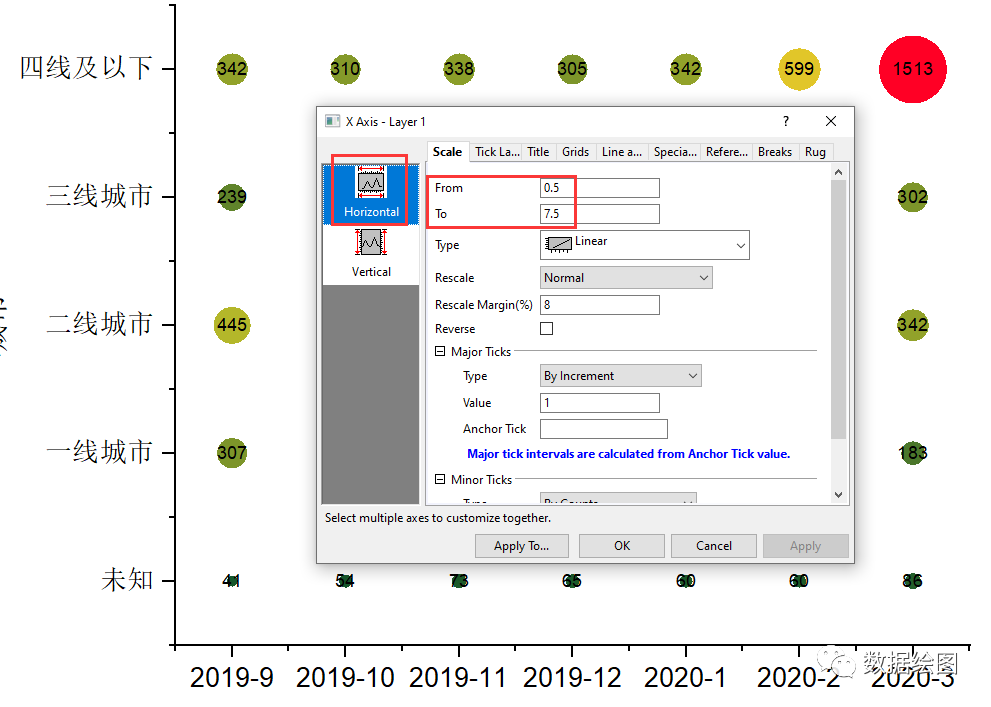

在Scale页面,将纵坐标轴范围设为0.5-5.5,横坐标范围设为0.5-7.5。(根据数据的实际情况来调整)
-

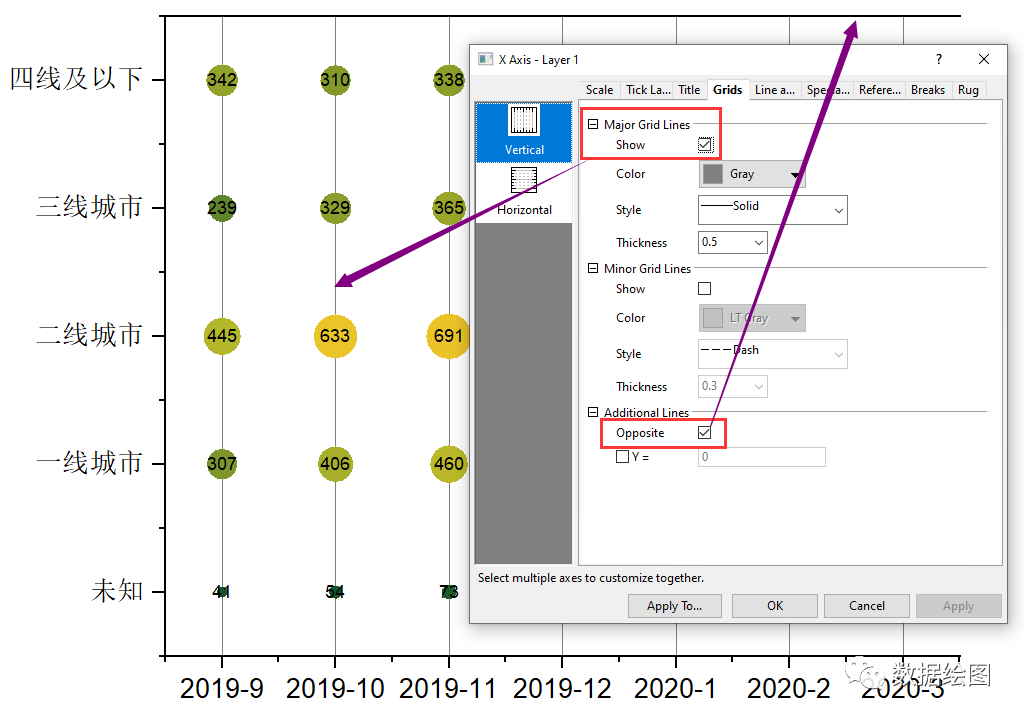

切换到Grids页面,分别勾选显示水平和垂直方向上的Major Grids,勾选Opposite,显示外边框。
-

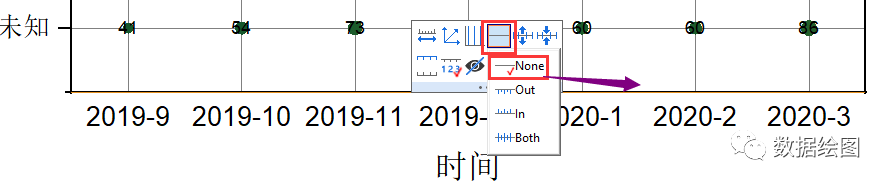

进一步的坐标轴格式设置,比如隐藏坐标轴的Ticks、Title等。
-
-
其他格式设置:
-

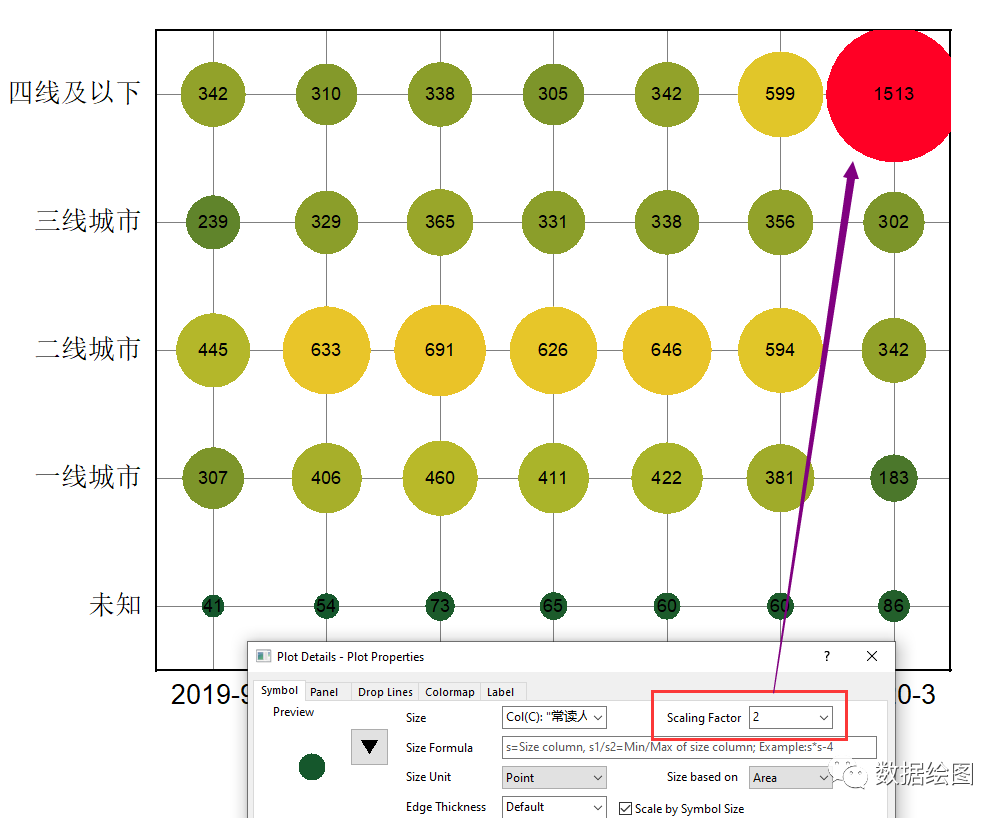

调整Scaling Factor,使得气泡再大些。
-

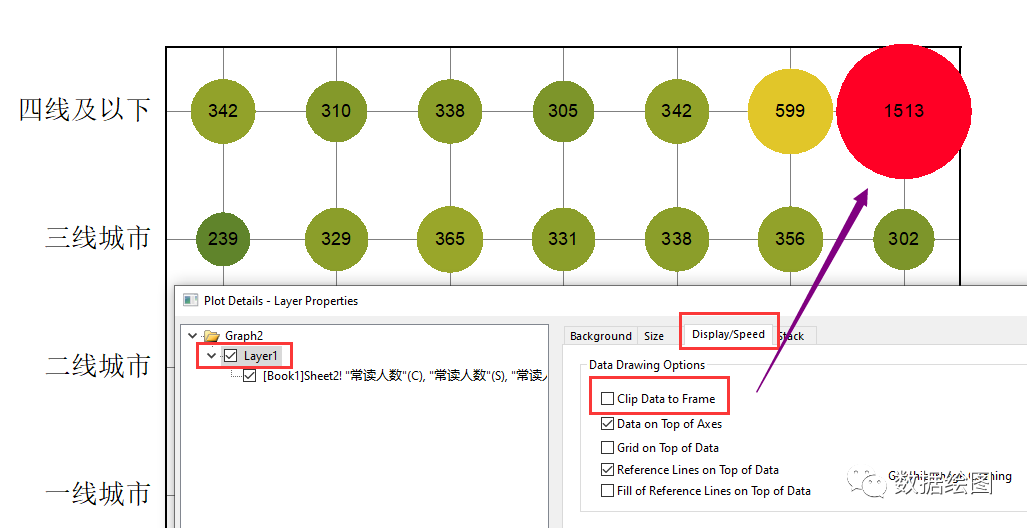

气泡大了后问题又来了,部分气泡被Frame给Clip掉了。切换到Layer Properties页面,将Diaplay/Speed下的Clip Data to Frame的勾选去掉即可。
-
-

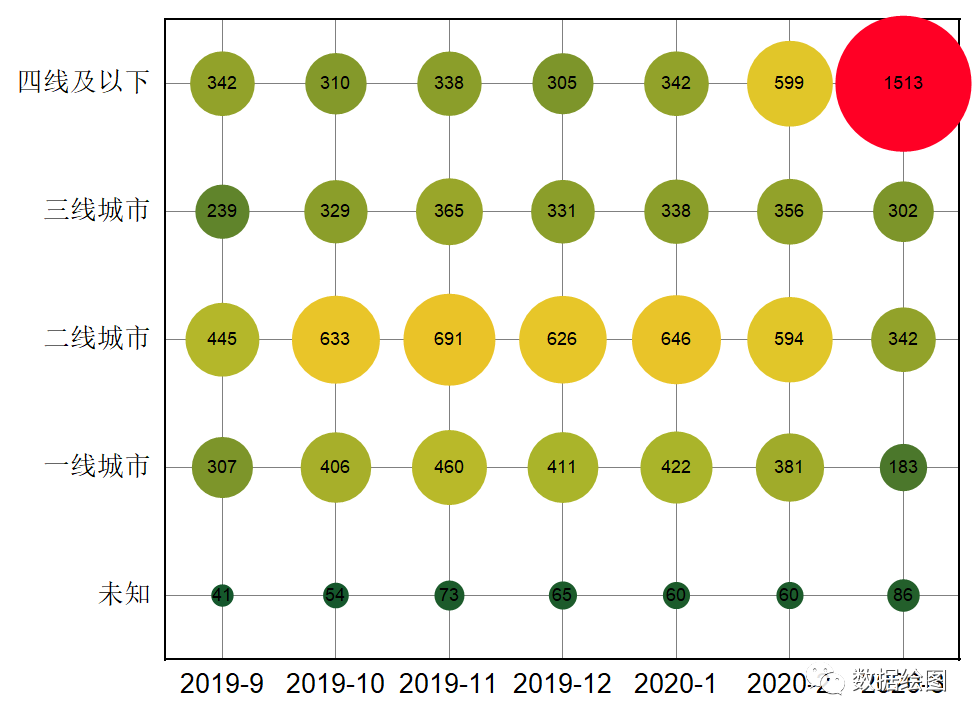

完成图形的绘制!
-
