OriginPro相关系数图

时间:2020-05-29 来源:网络 浏览:

给大家介绍一个OriginPro插件(App),Correlation Plot,用于绘制相关系数图

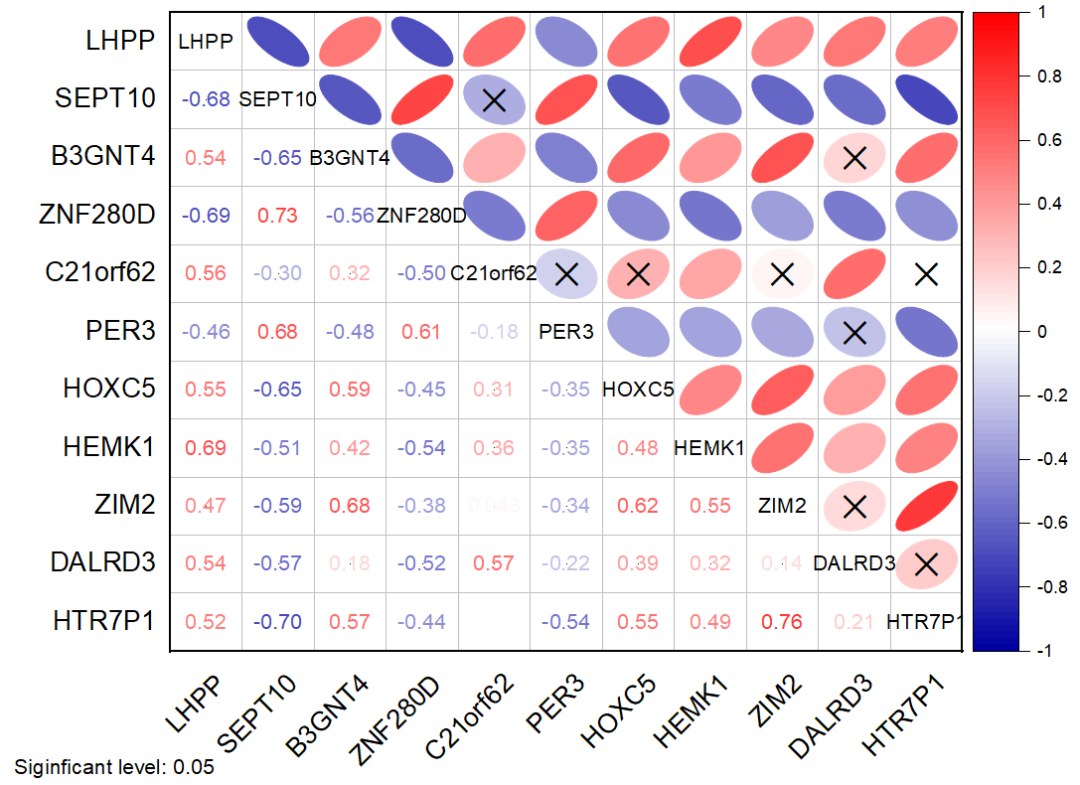

OriginPro相关系数图

概述

Correlation Plot插件是由OriginLab Technical Support开发的,最低版本要求是OriginPro 2020b,主要用于绘制相关系数(correlation coefficient)矩阵的图形。

安装方法

  • 插件下载链接:

    https://pan.baidu.com/s/1dutJhX6w562EpmrtErYqeA,提取码:

    smb7。

  • App center里搜索,然后安装。

  • 在OriginLab官网上下载CorrelationPlot.opx文件,然后拖拽到OriginPro软件窗口中,完成安装。

OriginPro相关系数图

使用方法

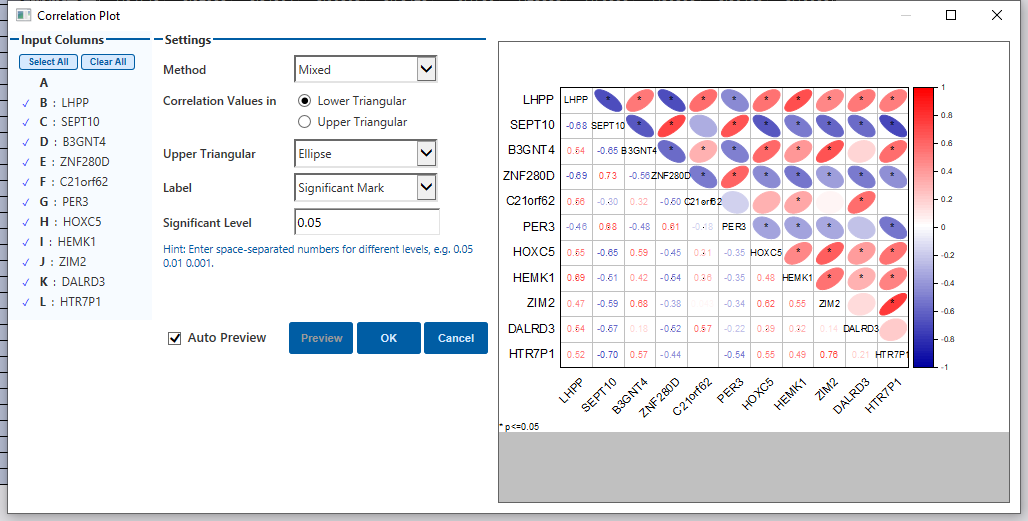

选择数据,打开Correlation Plot插件,设置相应的MethodLayoutLabel等选项,点击Preview预览结果,点击OK完成相关系数图的绘制。

OriginPro相关系数图

参数设置

  • Method:选择以哪种形式来表示相关系数图,包括CircleEllipseColorNumberMixed

    • 选择Mixed时,需要选择Correlation Values inLower Triangular,还是在 Upper Triangular

  • Layout:选择以上三角还是下三角的形式来显示图形,包括FullLower Triangular MatrixUpper Triangular Matrix

  • Label:是否显示标签已经标签的来源,包括Correlation CoefficientP-value、 Insignificant Mark 和Significant Mark

    • 选择后面三个时,需要设置Significant Level,默认是0.05。
